Номер по Госреестру СИ: 93803-24
93803-24 Микрометры специальные INSIZE
(Обозначение отсутствует)
Назначение средства измерений:
Микрометры специальные INSIZE (далее - микрометры) предназначены для измерений наружных линейных размеров сложной формы.
Внешний вид.
Микрометры специальные INSIZE
Рисунок № 1
Внешний вид.
Микрометры специальные INSIZE
Рисунок № 2
Внешний вид.
Микрометры специальные INSIZE
Рисунок № 3
Внешний вид.
Микрометры специальные INSIZE
Рисунок № 4
Внешний вид.
Микрометры специальные INSIZE
Рисунок № 5
Внешний вид.
Микрометры специальные INSIZE
Рисунок № 6
Внешний вид.
Микрометры специальные INSIZE
Рисунок № 7
Внешний вид.
Микрометры специальные INSIZE
Рисунок № 8
Внешний вид.
Микрометры специальные INSIZE
Рисунок № 9
Внешний вид.
Микрометры специальные INSIZE
Рисунок № 10
Общие сведения
Дата публикации - 18.11.2024
Срок свидетельства - 15.11.2029
Номер записи - 195603
ID в реестре СИ - 1421238
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
3283, 3280, 3261-25А, 3260-25А, 3260-25A, 3260, исп. 25А, 3260, 3238-100, 3233, 3232-75АС, 3232-75А, 3232-50АС, 3232-50А, 3232-25АС, 3232-25А, 3232-150АС, 3232-125АС, 3232-100АС, 3232-100А, 3232,
Производитель
Изготовитель - INSIZE CO., LTD
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Справочник изготовителей СИ реестра утвержденных типов СИ ФГИС «АРШИН» составлен по данным из реестра "Утверждённые типы средств измерений" ФГИС АРШИН и содержит сведения о производителях средств измерений.
Справочник содержит более 20 тысяч записей и постоянно пополняется. Описание по каждому из производителей СИ состоит из следующих полей: страны, наименования населенного пункта (область, город) и наименования организации.
Бесплатный
Статистика
Кол-во поверок - 333
Выдано извещений - 1
Кол-во периодических поверок - 118
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2136 от 2022.08.26 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Микрометры специальные INSIZE (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений INSIZE CO., LTD
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
88402-23 06.03.2028 |
Штангенциркули, INSIZE INSIZE CO., LTD (КИТАЙ ) |
ОТ МП |
1 год |
|
90278-23 25.10.2028 |
Скобы с отсчетным устройством, INSIZE INSIZE CO., LTD (КИТАЙ ) |
ОТ МП |
1 год |
|
90980-24 15.01.2029 |
Микрометры, INSIZE INSIZE CO., LTD (КИТАЙ ) |
ОТ МП |
1 год |
|
92404-24 20.06.2029 |
Индикаторы часового типа высокоточные с ценой деления 0,001 мм, INSIZE INSIZE CO., LTD (КИТАЙ ) |
ОТ МП |
1 год |
|
92591-24 08.07.2029 |
Микрометры рычажные INSIZE, Обозначение отсутствует INSIZE CO., LTD (КИТАЙ ) |
ОТ МП |
1 год |
|
92866-24 13.08.2029 |
Кронциркули, INSIZE INSIZE CO., LTD (КИТАЙ ) |
ОТ МП |
1 год |
|
92866-24 13.08.2029 |
Кронциркули, INSIZE INSIZE CO., LTD (КИТАЙ ) |
ОТ МП |
1 год |
|
93803-24 15.11.2029 |
Микрометры специальные INSIZE, Обозначение отсутствует INSIZE CO., LTD (КИТАЙ ) |
ОТ МП |
1 год |
|
93829-24 19.11.2029 |
Индикаторы цифровые INSIZE, Обозначение отсутствует INSIZE CO., LTD (КИТАЙ ) |
ОТ МП |
1 год |
|
94075-24 12.12.2029 |
Глубиномеры микрометрические INSIZE, Обозначение отсутствует INSIZE CO., LTD (КИТАЙ ) |
ОТ МП |
1 год |
|
94248-24 26.12.2029 |
Штангенглубиномеры INSIZE, Обозначение отсутствует INSIZE CO., LTD (КИТАЙ ) |
ОТ МП |
1 год |
|
95608-25 04.06.2030 |
Нутромеры индикаторные INSIZE, Обозначение отсутствует INSIZE CO., LTD (КИТАЙ ) |
ОТ МП |
1 год |
Простой и наглядный отчет, показывающий в динамике частоту добавления во ФГИС АРШИН средств измерений по конкретному производителю.
Отчет представлен в виде графика и таблицы. График имеет возможность масштабирования и выгрузку данных в Exel. Таблица поддерживает возможность поиска и сортировки по любому из полей.
В таблице выводится информация по всем типам СИ, выбранного производителя, которая включает в себя:
- рег. номер в ФГИС АРШИН
- дата публикации
- наименование СИ и обозначение
- наименование и страну изготовителя
- ссылки на описание типа и методику поверки
- межповерочный интервал в соответствии с описанием типа
Кто поверяет Микрометры специальные INSIZE (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "ПНТЗ" (RA.RU.312654) | 5 | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| АО "ПО "ЭЛЕКТРОПРИБОР" (РОСС СОБ 3.00129.2013) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 42 | 41 | 41 | 1 | 0 | 42 | 41 | 1 | |
| ООО РМЦ "КАЛИБРОН" (РОСС RU.0001.310096) | 9 | 9 | 9 | 0 | 0 | 9 | 9 | 0 | ||
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 7 | 7 | 7 | 0 | 0 | 7 | 7 | 0 | |
| ООО "ЛИТАС" (RA.RU.311749) | 2 | 2 | 2 | 0 | 0 | 2 | 2 | 0 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 11 | 11 | 11 | 0 | 0 | 11 | 11 | 0 | |
| ООО "МОСЭНЕРГОТЕСТ" (RA.RU.313419) | 2 | 2 | 2 | 0 | 0 | 2 | 2 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 5 | 5 | 0 | 5 | 0 | 5 | 0 | 5 | |
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 30 | 30 | 25 | 5 | 0 | 30 | 25 | 5 | ||
| ООО "МЦ СЕВР ГРУПП" (RA.RU.314078) | 48 | 48 | 48 | 0 | 0 | 48 | 48 | 0 | ||
| ООО "СИМПЛ" (RA.RU.314131) | 27 | 27 | 27 | 0 | 0 | 27 | 27 | 0 | ||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 4 | 4 | 4 | 0 | 0 | 3 | 3 | 0 | |
| ООО "МЕТРОКАЛИБР" (RA.RU.314509) | 22 | 22 | 8 | 14 | 0 | 22 | 8 | 14 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| АО "ЦМИДИМ" (RA.RU.314725) | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 0 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 3 | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 4 | 4 | 4 | 0 | 0 | 4 | 4 | 0 | ||
| ООО "ЮЖУРАЛ-ТЕСТ" (RA.RU.312195) | 54 | 54 | 0 | 54 | 0 | 54 | 0 | 54 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 50 | 46 | 23 | 27 | 1 | 50 | 23 | 27 | |
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 5 | 5 | 3 | 2 | 0 | 5 | 3 | 2 |
Стоимость поверки Микрометры специальные INSIZE (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 6 «Устройство и принцип работы» паспорта микрометров специальных INSIZE.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1^10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
Стандарт предприятия INSIZE CO., LTD, Китай.
ПравообладательINSIZE CO., LTD, Китай
Адрес: 80 Xiangyang Road, Suzhou New District, 215009 China
Тел: + 86-512-68099993
Факс: + 86-512-68085081
E-mail: china@insize.com
Web-сайт: www.insize.cn
Изготовитель
INSIZE CO., LTD, КитайАдрес: 80 Xiangyang Road, Suzhou New District, 215009 China
Тел: + 86-512-68099993
Факс: + 86-512-68085081
E-mail: china@insize.com
Web-сайт: www.insize.cn
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Адрес: 142300, Московская обл., г. Чехов, ш. Симферопольское, д. 2, лит. А, помещ. I
Тел.: +7 (495) 108-69-50
E-mail: info@metrologiya.prommashtest.ru
Правообладатель
INSIZE CO., LTD, КитайАдрес: 80 Xiangyang Road, Suzhou New District, 215009 China
Тел: + 86-512-68099993
Факс: + 86-512-68085081
E-mail: china@insize.com
Web-сайт: www.insize.cn
Принцип действия микрометров основан на использовании точной винтовой пары для преобразования вращательного движения микрометрического винта в поступательное движение измерительного наконечника.
Микрометры изготавливаются:
-
- с отсчетом по шкалам стебля и барабана модификации: 3230, 3232, 3233 3234, 3238, 3260, 3261, 3262, 3266, 3280, 3283, 3287, 3288, 3291, 3292, 3293, 3297, 3636, 3650, 3658, 3659;
-
- с цифровым отсчетным устройством модификации: 3352, 3354, 3355, 3356, 3538;
-
- с отсчетом по шкалам стебля и барабана и цифровым отсчётным устройством модификации: 3530, 3532, 3533, 3534, 3560, 3561, 3562, 3566, 3580, 3583, 3588, 3591, 3597.
Микрометры с отсчетом по шкалам стебля и барабана представляют собой скобу (могут иметь теплоизолирующую накладку), в которую с одной стороны установлена микрометрическая головка с измерительной поверхностью, а с другой - неподвижная измерительная пятка (модификация 3262 имеет сменные пятки, модификации 3291 и 3297 имеют перемещаемую пятку). Микрометры модификации 3287 представляют собой конструкцию, которая с одной стороны представляет собой микрометрическую головку с встроенной неподвижной пяткой, а с другой - подвижную измерительную пятку. Для учета осевого перемещения микрометрического винта в целых оборотах служит продольная шкала, указателем для отсчета по этой шкале является торец барабана, закрепленный на микрометрическом винте. Для отсчета долей оборота микрометрического винта служит круговая шкала (нониус) с радиальными штрихами, нанесенными на конусной части барабана микрометра. На микрометрической головке микрометров имеется устройство (трещотка, фрикцион), обеспечивающее постоянство измерительного усилия в заданных пределах, кроме модификации 3293. Модификации 3232, 3238, 3280, 3283, 3287, 3650 оснащены не вращающимися измерительными поверхностями. Для закрепления микрометрического винта имеется стопорное устройство, кроме модификаций 3232, 3238, 3280, 3283, 3287, 3292, 3293, 3650.

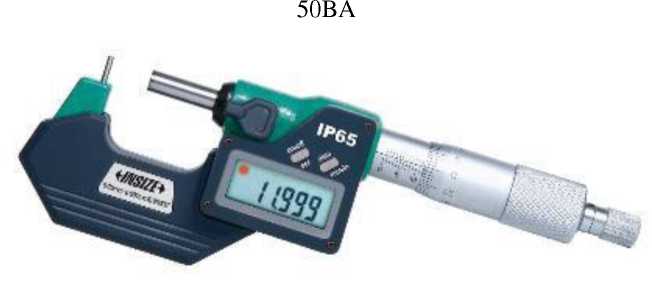

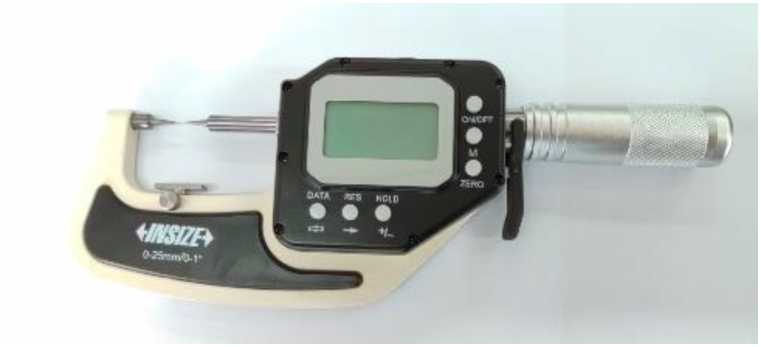

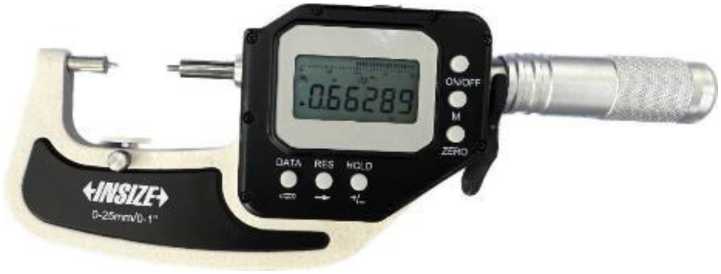

Микрометры с цифровым отсчетным устройством представляют собой скобу (могут иметь теплоизолирующую накладку), в которую встроено электронное цифровое отсчетное устройство с переключаемым шагом дискретности 0,0002/0,001/0,01 мм, кроме модификации 3538. В этих микрометрах цифровое отсчетное устройство является продолжением микрометрической головки с шагом дискретности 0,001 мм. Микрометры оснащены не вращающимися измерительными поверхностями и вилкой втягивания, кроме модификации 3538. Модификация 3538 оснащена не вращающимися измерительными поверхностями и устройством, обеспечивающим постоянство измерительного усилия в заданных пределах (трещотка, фрикцион).
Микрометры с отсчетом по шкалам стебля и барабана и цифровым отсчётным устройством дополнительно имеют цифровое отсчетное устройство, расположенное на скобе, представляющее собой жидкокристаллический экран, а также кнопки, с помощью которых осуществляется ряд специальных функций. При включении, на считывающем устройстве отображается фактическое абсолютное измерительное положение. На микрометрической головке микрометров имеется устройство (трещотка, фрикцион), обеспечивающее постоянство измерительного усилия в заданных пределах. Модификации 3532, 3580, 3583 оснащены не вращающимися измерительными поверхностями. Модификация 3562 имеет сменные пятки, модификации 3591 и 3597 имеют перемещаемую пятку. Для закрепления микрометрического винта имеется стопорное устройство.

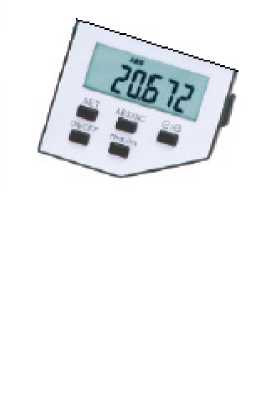

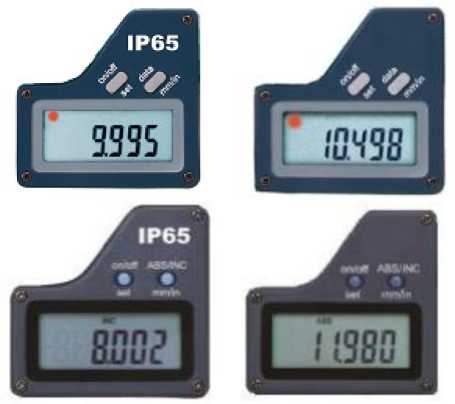

Цифровое отсчетное устройство может иметь варианты внешнего вида (рисунок 64).

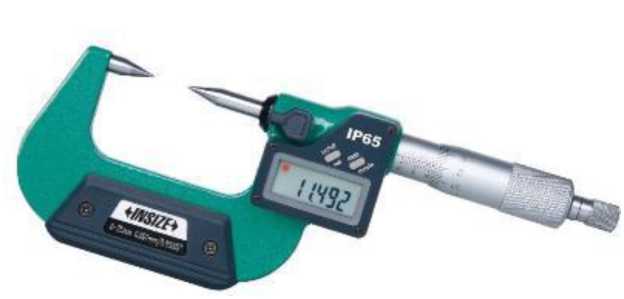

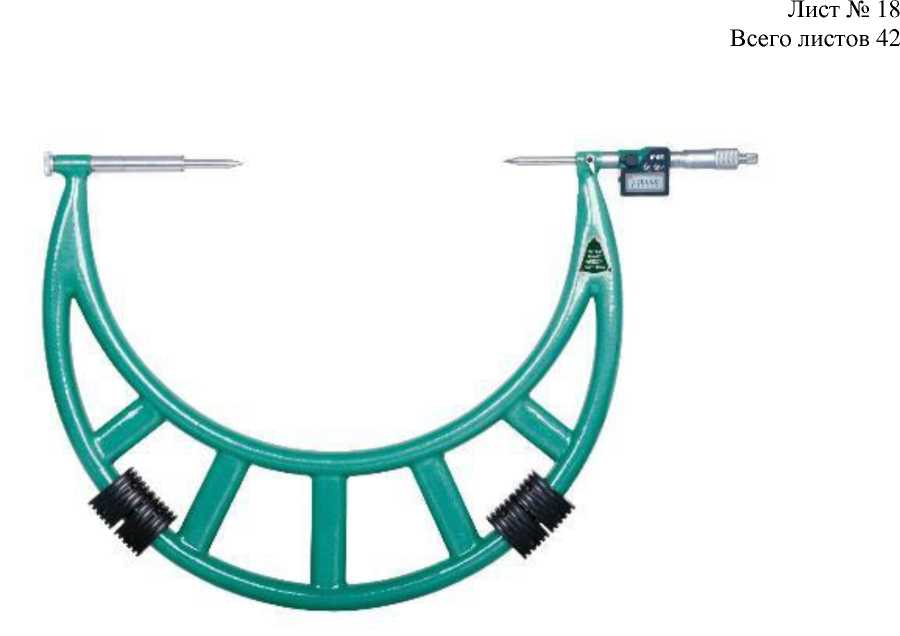

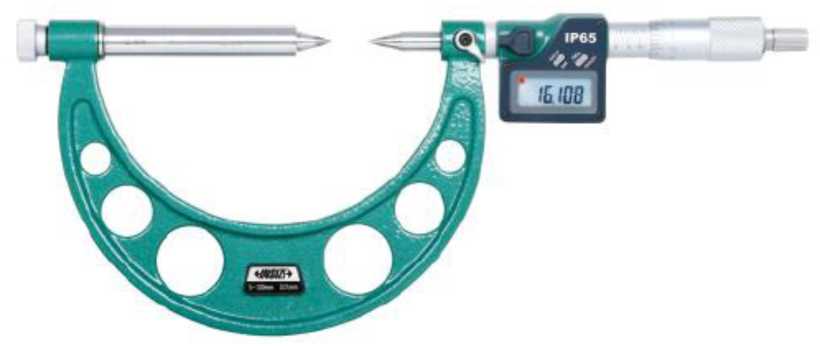

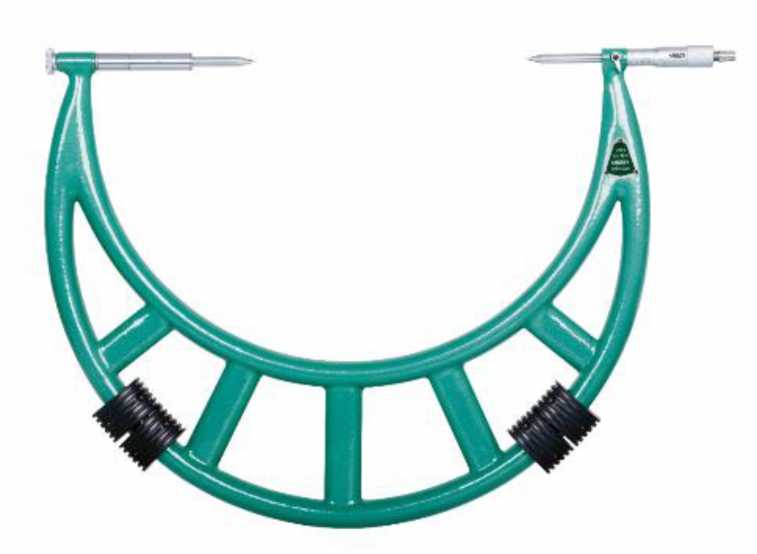

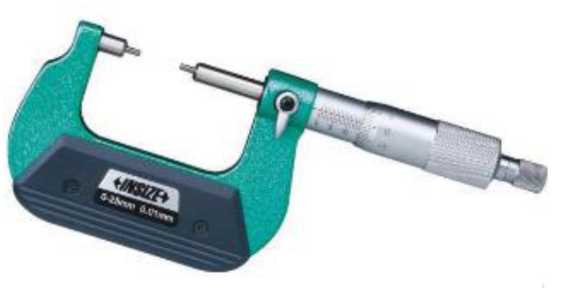

Микрометры модификаций 3230, 3530, 3354 и 3659 имеют точечные измерительные поверхности и предназначены для измерения наружных линейных размеров небольших канавок и шпоночных пазов контактным методом.

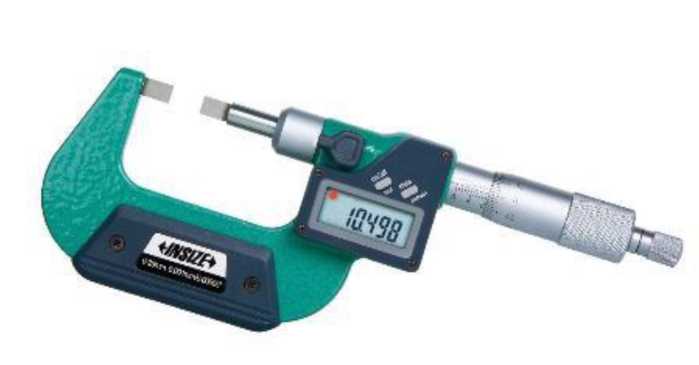

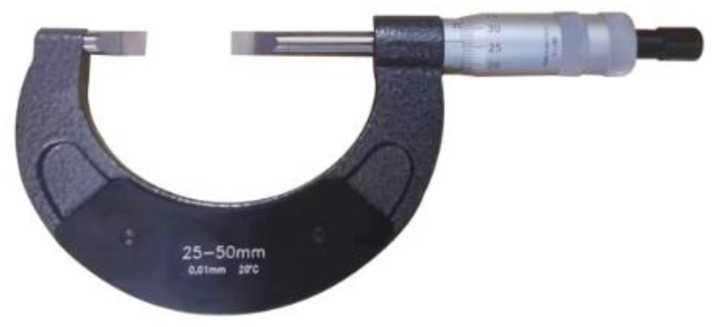

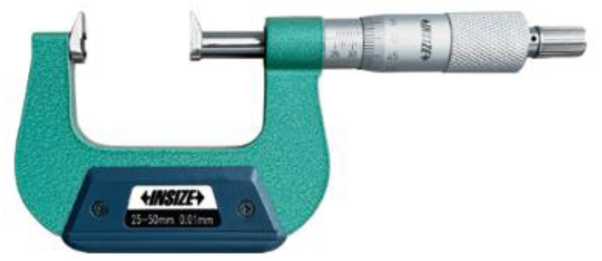

Микрометры модификаций 3232, 3352, 3532 и 3650 имеют ножевидные измерительные поверхности и предназначены для измерения наружных линейных размеров диаметров канавок валов и шпоночных пазов контактным методом.
Микрометры модификаций 3233, 3356, 3533 и 3658 имеют ступенчатые измерительные поверхности и предназначены для измерения наружных линейных размеров шлицевых валов, канавок и шпоночных пазов контактным методом.
Микрометры модификаций 3234 и 3534 имеют пятку в форме наковальни, изготовленную из металла, и предназначены для измерения наружных размеров фигурных деталей.

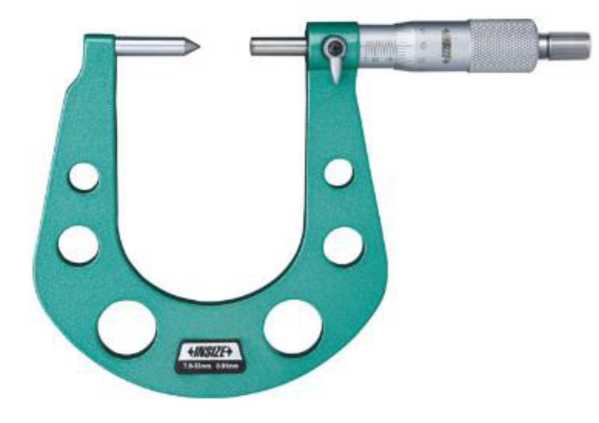

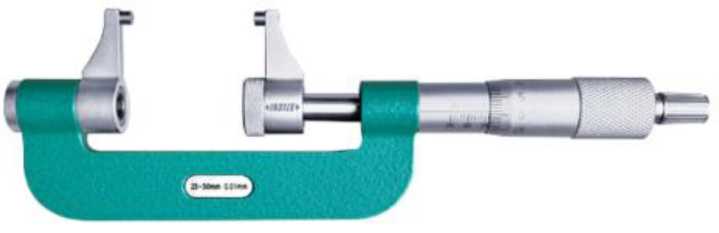

Микрометры модификаций 3238 и 3538 имеют вынесенные измерительные поверхности, модификаций 3283 и 3583 - имеют удлиненные измерительные поверхности и предназначены для измерений в труднодоступных местах.

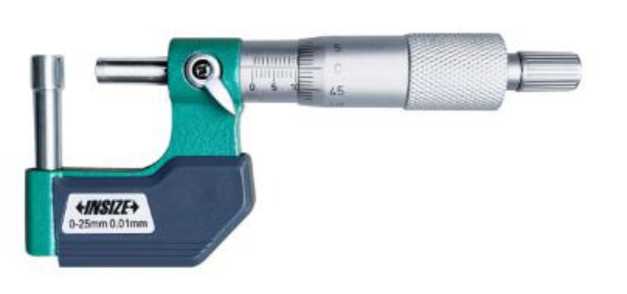

Микрометры модификаций 3260, 3355 и 3560 имеют сферическую измерительную поверхность (исполнение SA имеет обе сферические измерительные поверхности) и предназначены для измерения толщины стенок труб.
Микрометры модификаций 3261 и 3561, в зависимости от исполнения, имеют различные виды измерительных поверхностей и предназначены для измерения толщины стенок труб.
Микрометры модификаций 3262 и 3562 имеют сменные пятки с плоской и цилиндрической измерительными поверхностями и предназначены для измерения наружных линейных размеров между кромками и высоту заклепочных головок.
Микрометры модификаций 3266, 3566 имеют ножевидные и точечные измерительные поверхности и предназначены для измерения канавок, шпоночных пазов и высоты обжима проводов.

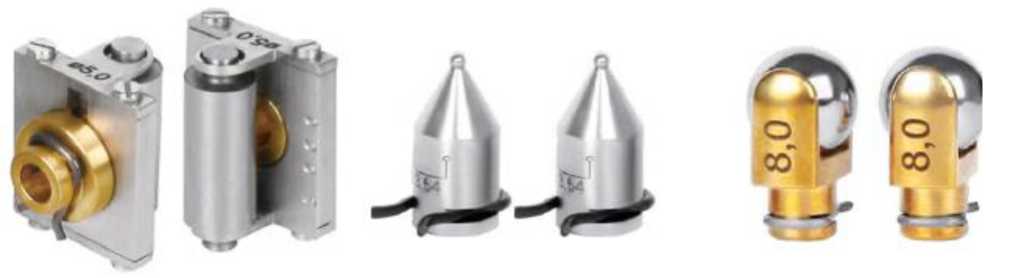

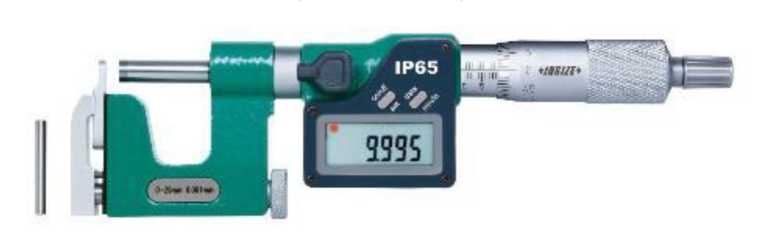

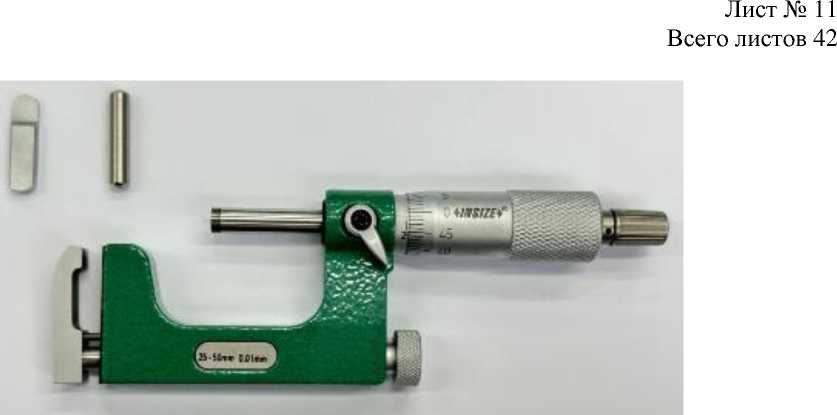

Микрометры модификаций 3280 и 3580 имеют сменные измерительные поверхности различной формы и предназначены для измерения в труднодоступных местах и длины общей нормали зубчатых колес.

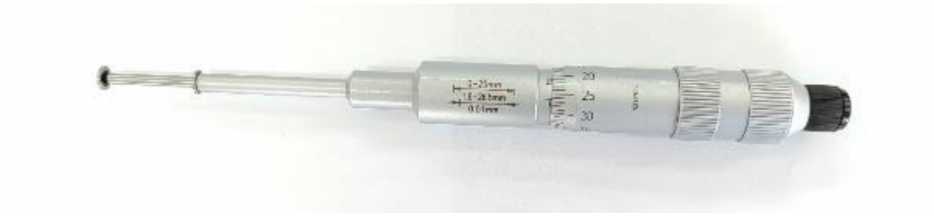

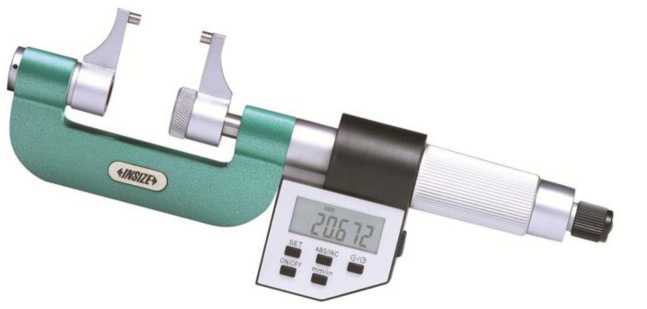

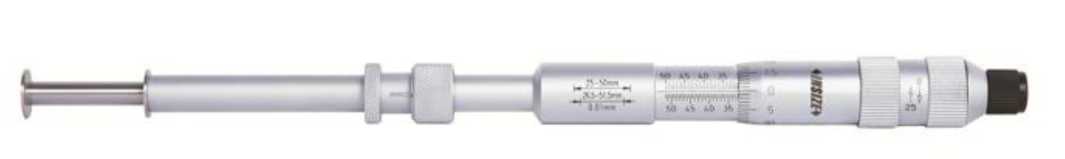

Микрометры модификации 3287 предназначены для измерения внутренних линейных размеров: пазов, канавок, ступеней в отверстиях.
Микрометры модификаций 3288 и 3588 имеют точечные и плоские измерительные поверхности и предназначены для измерения толщины тормозных дисков.

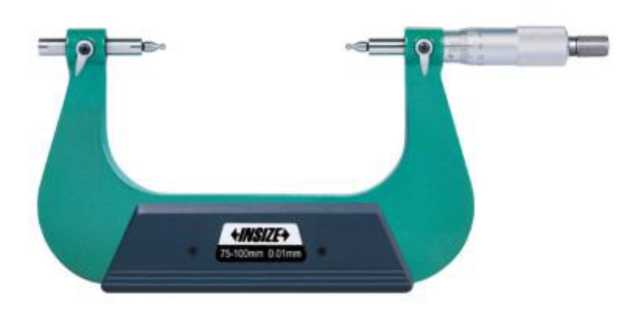

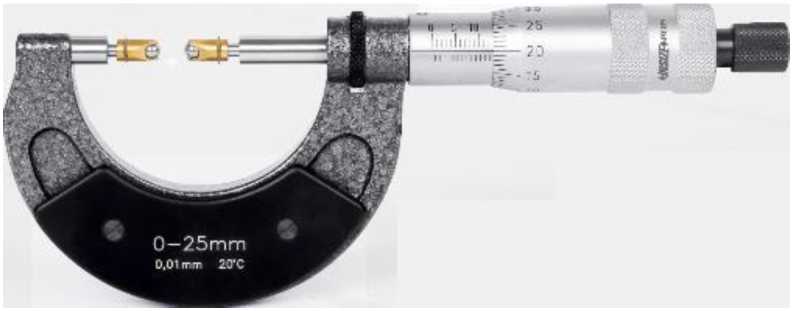

Микрометры модификаций 3291 и 3591 имеют сменные шариковые измерительные наконечники диаметрами 1,5; 2,0; 2,5; 3,0 3,5; 4,0; 4,5; 5,0; 6,0 (шариковые измерительные наконечники являются дополнительной принадлежностью) и предназначены для измерения диаметра зубчатых колес.

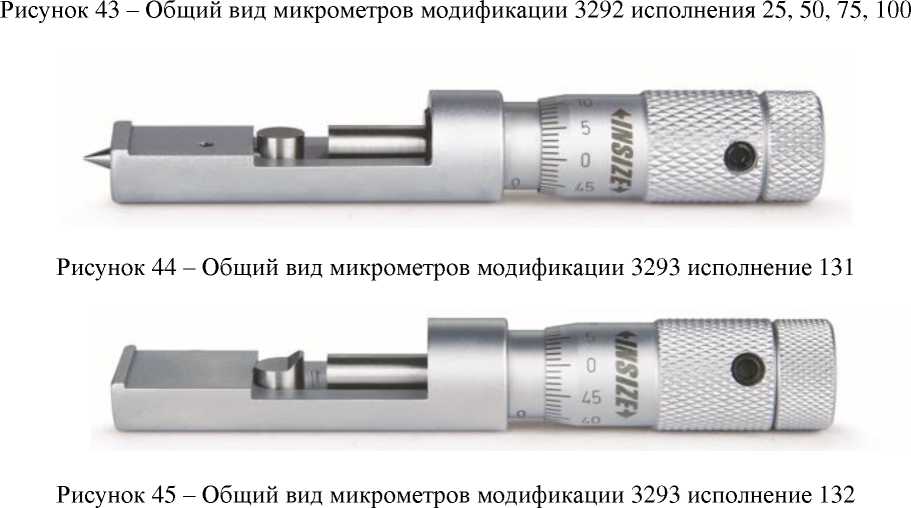

Микрометры модификации 3292 предназначены для измерения ступицы рабочего колеса и уступов внутри отверстия.

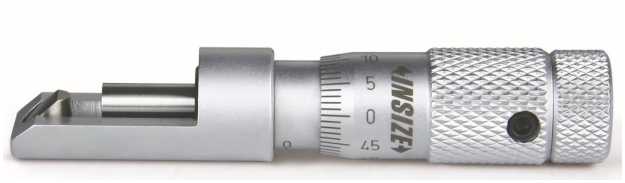

Микрометры модификации 3293 предназначены для измерения швов консервных банок.
Микрометры модификаций 3297 и 3597 имеют точечные измерительные поверхности и предназначены для измерения размеров корневого диаметра шестерни.
цилиндрические дополнительной предназначены
Микрометры модификации 3636 имеют сменные шариковые или измерительные наконечники (измерительные наконечники являются принадлежностью) в зависимости от измеряемого модуля колеса и для измерения диаметра зубчатых колес.
Модификации микрометров делятся на исполнения, отличающихся между собой значениями диапазонов измерений, ценой деления (шагом дискретности), конструкцией, общим видом.
Установочные меры с плоскими измерительными поверхностями и сферическими измерительными поверхностями (для мер свыше 325 мм) входят в комплект поставки, кроме микрометров с нижним пределом измерений 0 мм и микрометров модификации 3287.
Питание микрометров с цифровым отсчетным устройством осуществляется от встроенного элемента питания.
4/Л»/7£>Товарный знак или PLUS наносится на паспорт микрометров
типографским методом, на скобу, микрометрическую головку или теплоизоляционную накладку краской, или методом лазерной маркировки, или с помощью наклейки.

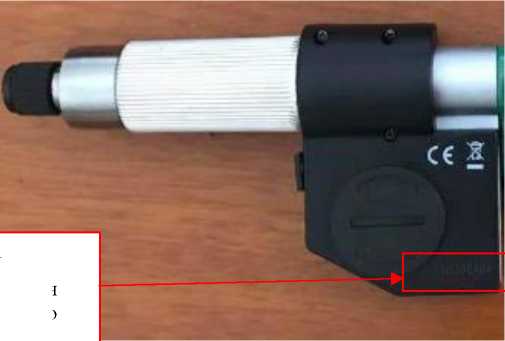

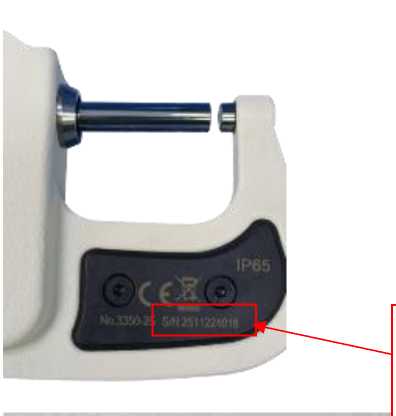

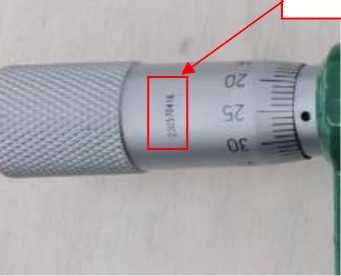

Серийные номера, в виде цифрового или буквенно-цифрового обозначения, наносятся на барабан либо на оборотную сторону корпуса микрометра краской или методом лазерной гравировки (рисунок 65).
Знак поверки наносится на свидетельство о поверке в соответствии с действующим законодательством.
Пломбирование микрометров от несанкционированного доступа не предусмотрено.
Общий вид микрометров и варианты исполнений измерительных поверхностей указан на рисунках 1 - 63.

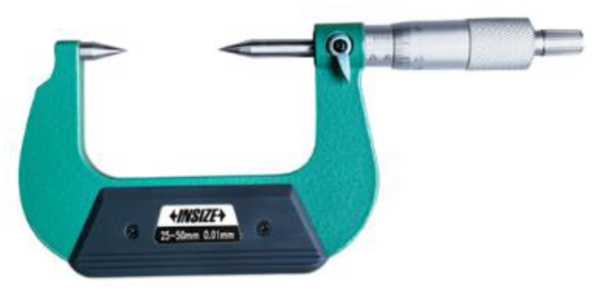

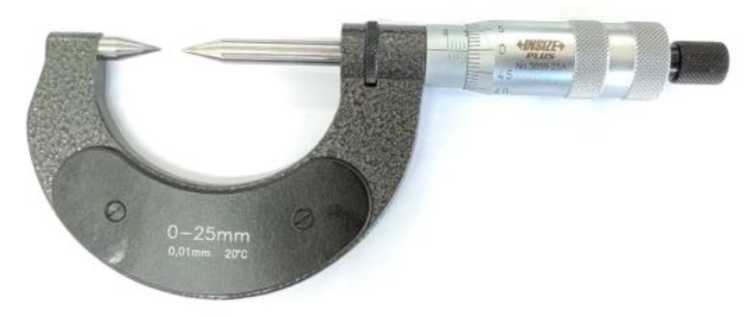

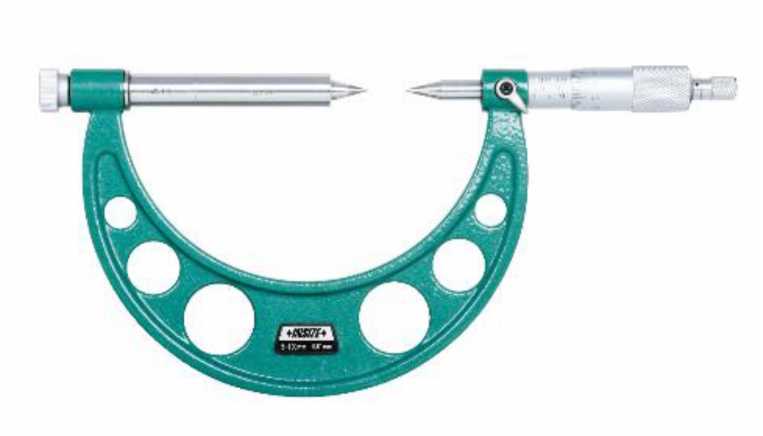

Рисунок 1 - Общий вид микрометров модификации 3230 исполнения 25A, 50A, 75A, 100A, 25BA, 50BA, 75BA, 100ВА

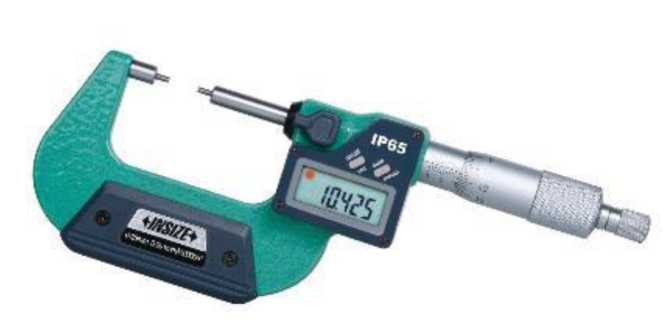

Рисунок 2 - Общий вид микрометров модификации 3530 исполнения 25A, 50A, 75A, 100A, 25BA, 50BA, 75BA, 100BA

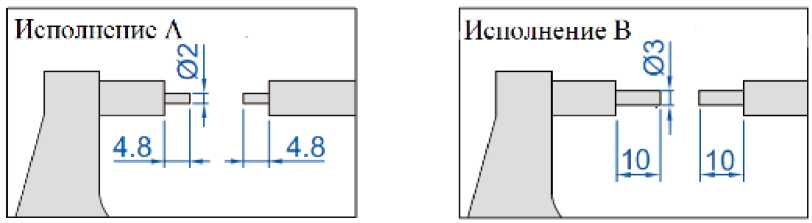

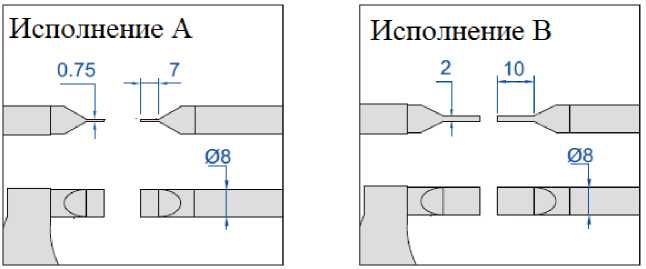

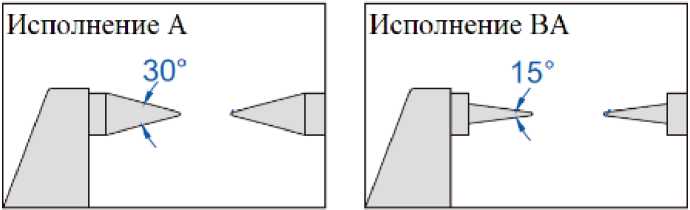

Рисунок 3 - Варианты исполнений измерительных поверхностей микрометров модификаций 3230 и 3530

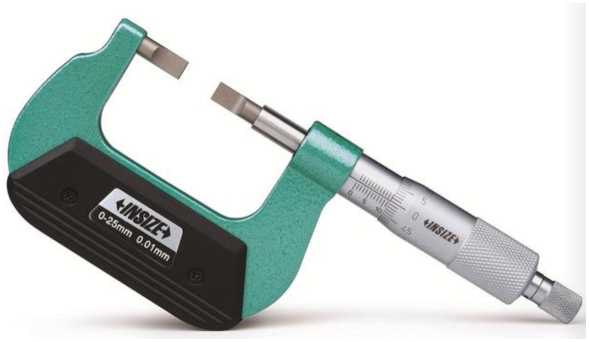

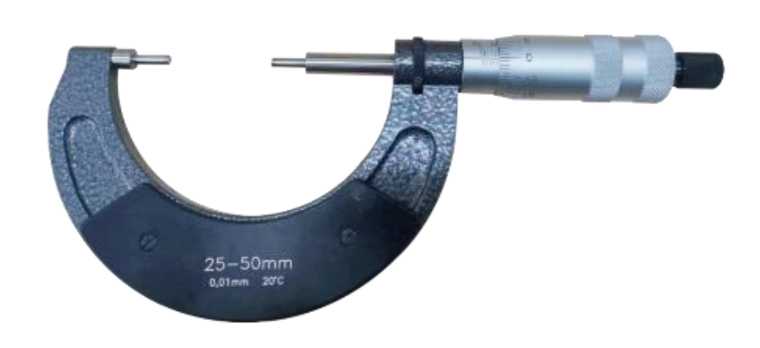

Рисунок 4 - Общий вид микрометров модификации 3232 исполнения 25A, 50A, 75A, 100A, 125A, 150A, 175A, 25BA, 50BA, 75ВА, 100ВА, 125ВА, 150ВА, 175ВА

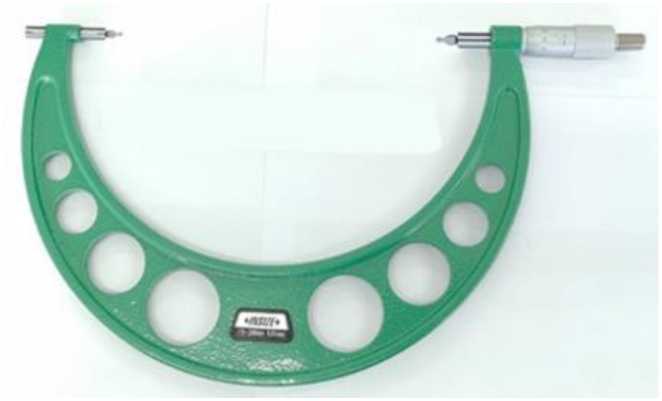

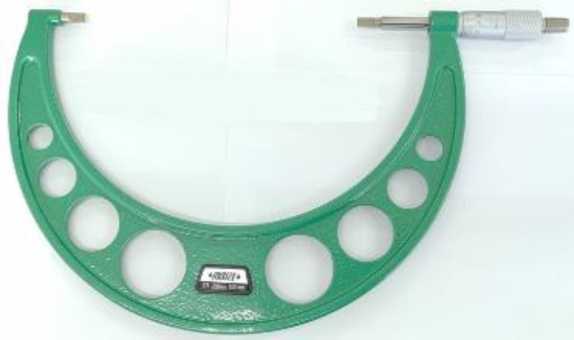

Рисунок 5 - Общий вид микрометров модификации 3232 исполнения 200А, 225А, 250А, 275А, 300А, 200ВА, 225ВА, 250ВА, 275ВА, 300ВА
Рисунок 6 - Общий вид микрометров модификации 3532 исполнения 25A, 50A, 75A,
100A, 125А, 150А, 175А, 25BA, 50BA, 75ВА, 100ВА, 125ВА, 150ВА, 175BA
|

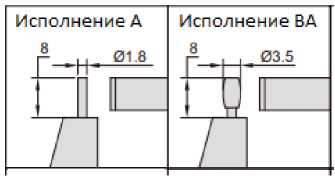

Исполнение А 0^5 6.5 | |||
|
/ |
и е | ||
|
_ | |||
|
Исполнение ИА | |||||
|
0.4 |
|3.5 | ||||
|
< | |||||
|
е | |||||
|
/ |
□: | ||||

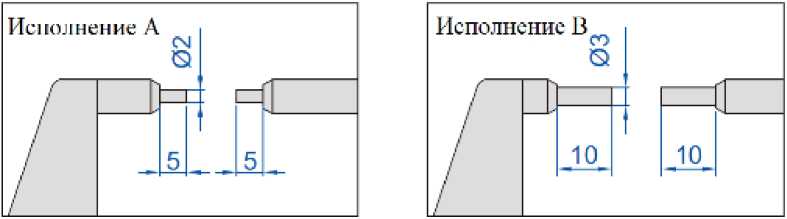

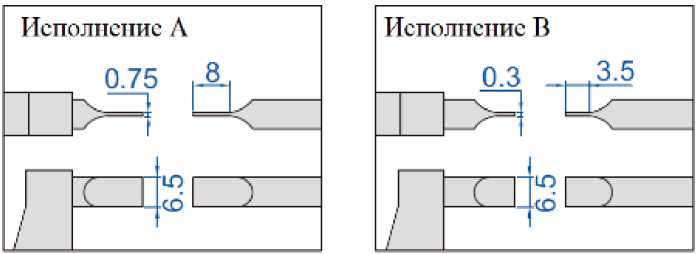

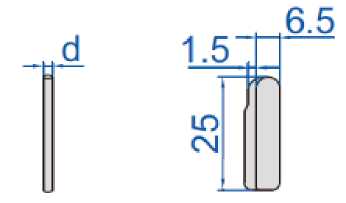

Рисунок 7 - Варианты исполнений измерительных поверхностей микрометров модификаций 3232 и 3532
Рисунок 8 - Общий вид микрометров модификации 3233 исполнения 25А, 50А, 75А, 100А, 125А, 150А, 175А, 25BA, 50ВA, 75ВA, 100BA, 125BA, 150BA, 175BA
Рисунок 9 - Общий вид микрометров модификации 3533 исполнения 25A, 50A, 75A, 100A, 125А, 150А, 175А, 25BA, 50BA, 75BA, 100BA, 125ВА, 150ВА, 175ВА
Рисунок 10 - Варианты исполнений измерительных поверхностей микрометров модификаций 3233 и 3533

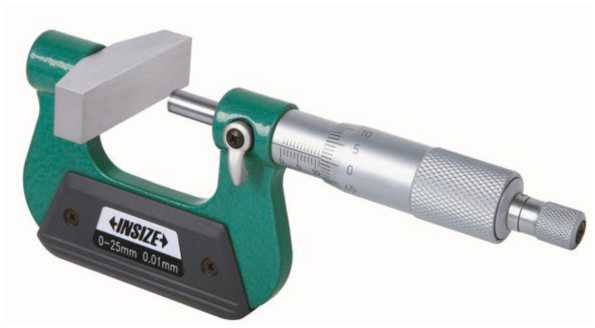

Рисунок 11 - Общий вид микрометров модификации 3234 исполнения 25 А, 50А

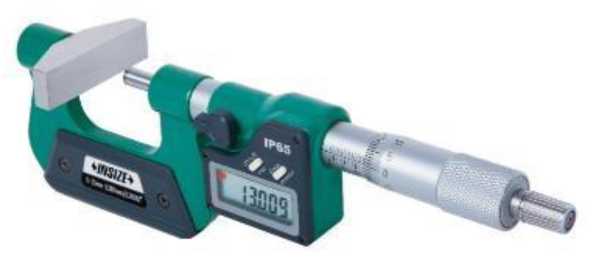

Рисунок 12 - Общий вид микрометров модификации 3534 исполнения 25А, 50А

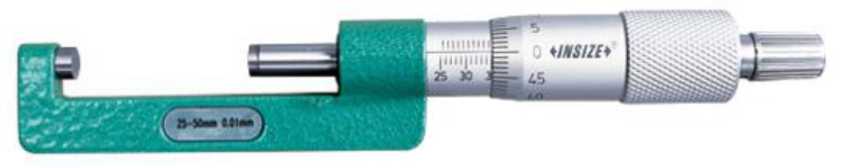

Рисунок 13 - Общий вид микрометров модификации 3238 исполнения 25, 50, 75, 100
Рисунок 14 - Общий вид микрометров модификации 3538 исполнения 25, 50, 75, 100

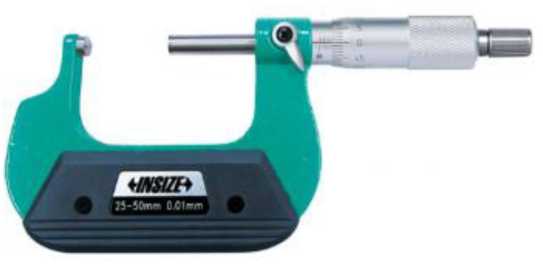

Рисунок 15 - Общий вид микрометров модификации 3260 исполнение 25SA

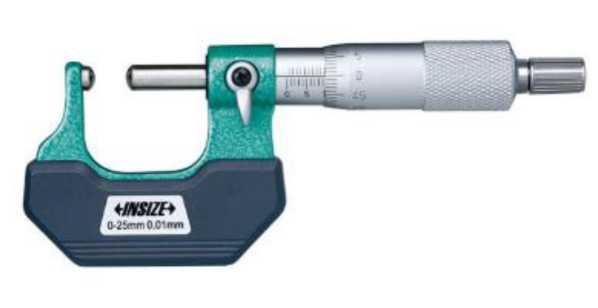

Рисунок 16 - Общий вид микрометров модификации 3260 исполнения 25A, 50A, 75A, 100A, 50SA, 75SA, 100SA

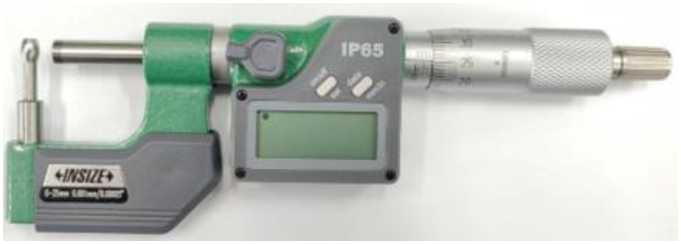

Рисунок 17 - Общий вид микрометров модификации 3560 исполнения 25A, 50A, 75A, 100A, 25SA, 50SA, 75SA, 100SA

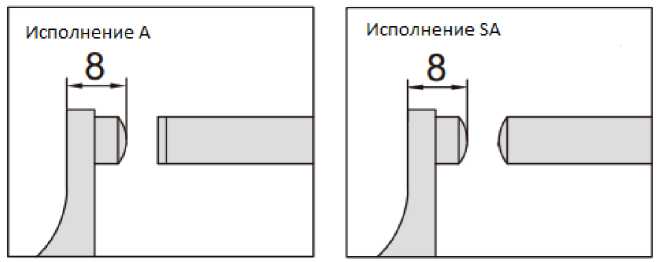

Рисунок 18 - Варианты исполнений измерительных поверхностей микрометров модификаций 3260 и 3560
Рисунок 19 - Общий вид микрометров модификации 3261 исполнения 25A, 50A, 25BA,

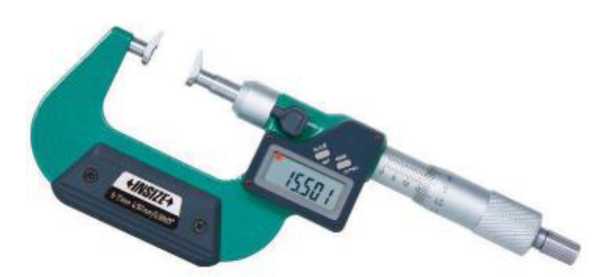

Рисунок 20 - Общий вид микрометров модификации 3561 исполнения 25A, 50А, 25BA, 50ВА
Рисунок 21 - Общий вид микрометров модификации 3261 исполнения 25CA, 50СА, 25DA, 50DA, 25EA, 50EA, 25FA, 50FA

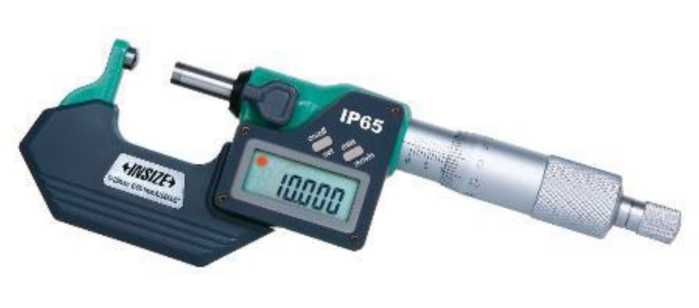

Рисунок 22 - Общий вид микрометров модификации 3561 исполнения 25CA, 50СА,
25DA, 50DA, 25EA, 50EA, 25FA, 50FA

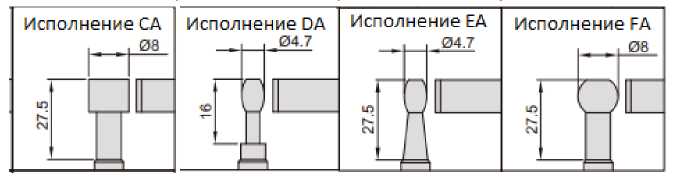

Рисунок 23 - Варианты исполнений измерительных поверхностей микрометров модификаций 3261 и 3561
Рисунок 24 - Общий вид микрометров модификации 3262 исполнения 25А (сменные пятки)

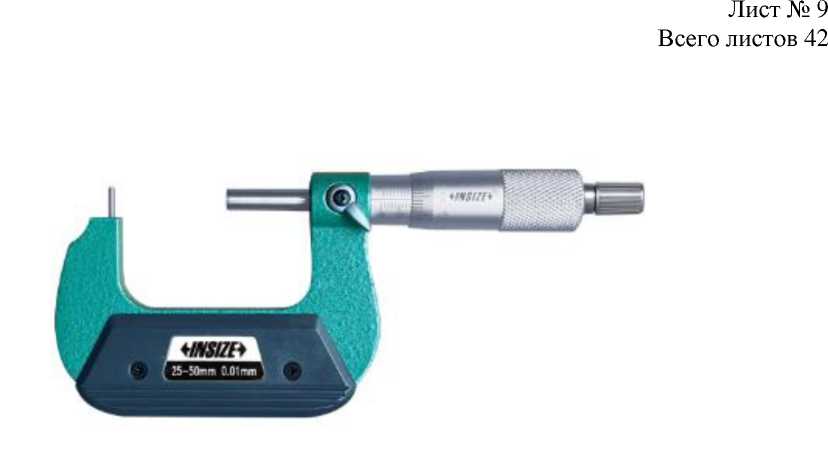

Рисунок 25 - Общий вид микрометров модификации 3262 исполнения 50А (сменные пятки)

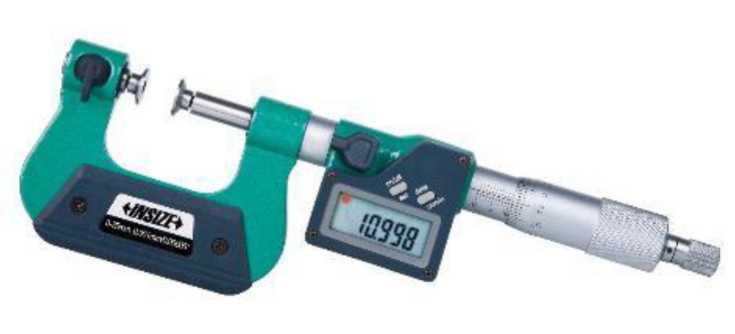

Рисунок 26 - Общий вид микрометров модификации 3562 исполнения 25A, 50A (сменные пятки)
Рисунок 27 - Варианты исполнений измерительных поверхностей микрометров модификаций 3262 и 3562

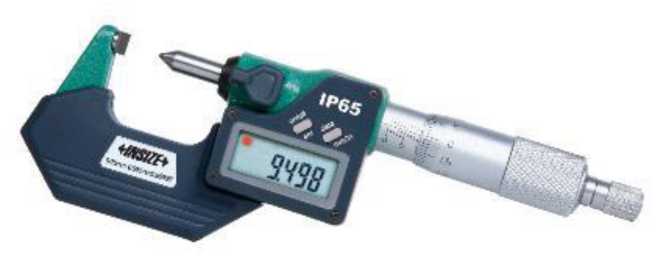

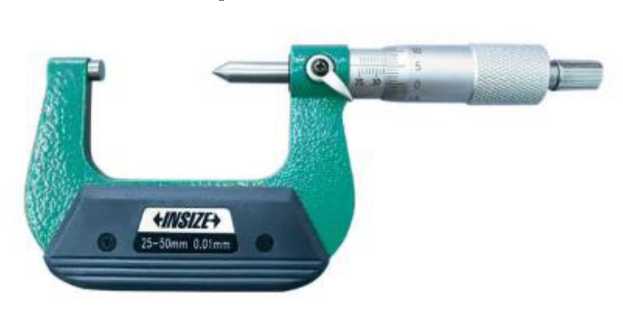

Рисунок 29 - Общий вид микрометров модификации 3566 исполнения 25BA, 25СА, 50СА, 75СА, 100СА, 25DA

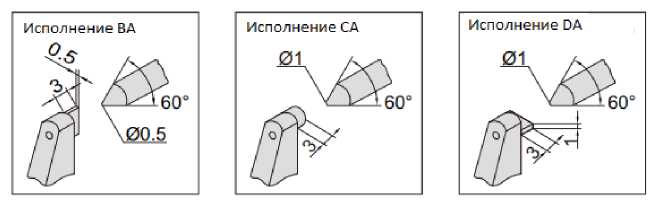

Рисунок 30 - Варианты исполнений измерительных поверхностей микрометров модификаций 3266 и 3566

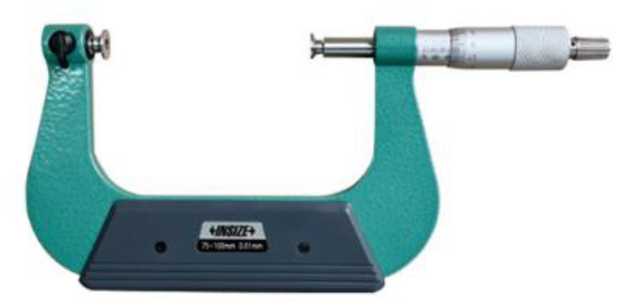

Рисунок 31 - Общий вид микрометров модификации 3280 исполнения 25A, 50A, 75А, 100А, 125А, 150А, 175А, 200А

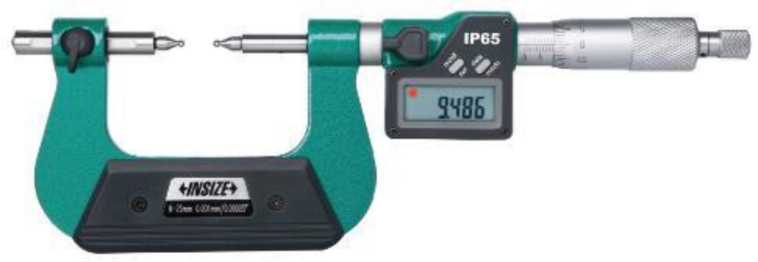

Рисунок 32 - Общий вид микрометров модификации 3580 исполнения 25A, 50A, 75A, 100A, 125A, 150А, 175A, 200A
Рисунок 33 - Варианты исполнений измерительных наконечников для микрометров модификаций 3280 и 3580
|
LD | |
|
06.5 ?::: | |
|
Sj:4a | |
|
SOICZJ |
csa^ |
|
£f4O | |
|
Й1 ДбО’ ‘wxn: |
____ .f—3 |
|
' у | |
|
>' |

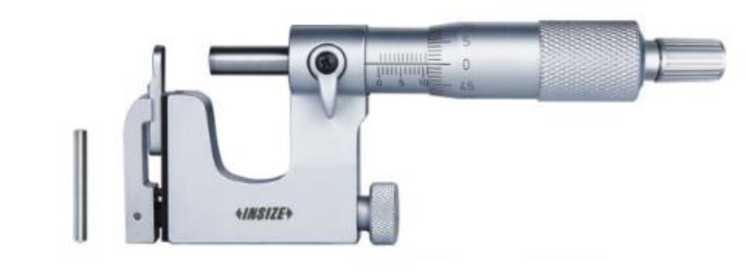

Рисунок 34 - Общий вид микрометров модификации 3283 исполнения 25А, 50А, 75А, 100А, 125А, 150А, 175А, 200А
Рисунок 35 - Общий вид микрометров модификации 3583 исполнения 25А, 50А, 75А, 100А, 125А, 150А, 175А, 200А
Рисунок 36 - Общий вид микрометров модификаций 3287 исполнения 25В, 50В, 75В, 100В, 125В, 150В
Рисунок 37 - Общий вид микрометров модификаций 3287 исполнения 251В
Рисунок 38 - Общий вид микрометров модификации 3288 исполнения 33А, 50A
Рисунок 39 - Общий вид микрометров модификации 3588 исполнения 33A,50A
Рисунок 40 - Общий вид микрометров модификации 3291 исполнения 25, 50, 75, 100, 125, 150, 175
Рисунок 41 - Общий вид микрометров модификации 3291 исполнения 200, 225, 250, 275
Рисунок 42 - Общий вид микрометров модификации 3591 исполнения 25А, 50А, 75А, 100А, 125А, 150А, 175А
Рисунок 46 - Общий вид микрометров модификации 3293 исполнение 133

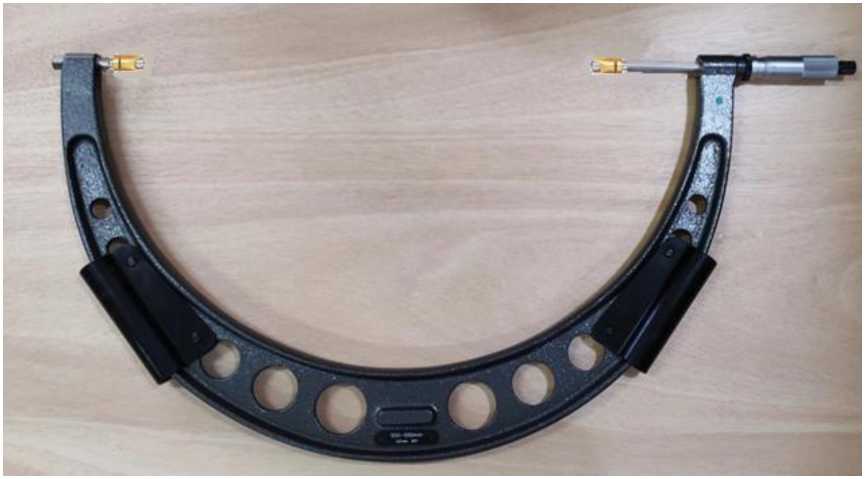

Рисунок 47 - Общий вид микрометров модификации 3297 исполнения 100, 200
Рисунок 48 - Общий вид микрометров модификации 3297 исполнения 300, 400, 500, 600
Рисунок 49 - Общий вид микрометров модификации 3597 исполнения 100, 200
Рисунок 50 - Общий вид микрометров модификации 3597 исполнения 300, 400, 500, 600
Рисунок 51 - Общий вид микрометров модификации 3636 исполнения 25A,
50A, 75A, 100A, 125A, 150A, 175A, 200A, 225А, 250А, 300А
Рисунок 52 - Общий вид микрометров модификации 3636 исполнения 350А, 400А, 450А, 500А, 550А, 600А
Рисунок 53 - Варианты исполнений измерительных наконечников для микрометров модификаций 3636
Рисунок 54 - Общий вид микрометров модификации 3650 исполнения 25А, 50А, 75А,
100А, 125А, 150А, 175А, 200А, 225А, 250А, 275А, 300А
Рисунок 55 - Варианты исполнений
измерительных поверхностей микрометров модификаций 3650
Рисунок 56 - Общий вид микрометров модификации 3658 исполнения 25, 50, 75, 100, 125,
150, 175, 200, 225, 250

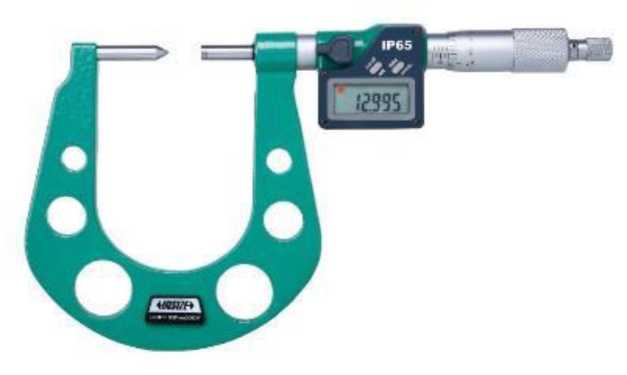

Рисунок 57 - Общий вид микрометров модификации 3659 исполнения 25A, 50A, 75A, 100A, 125A, 150A, 175A, 200А, 225А, 250А

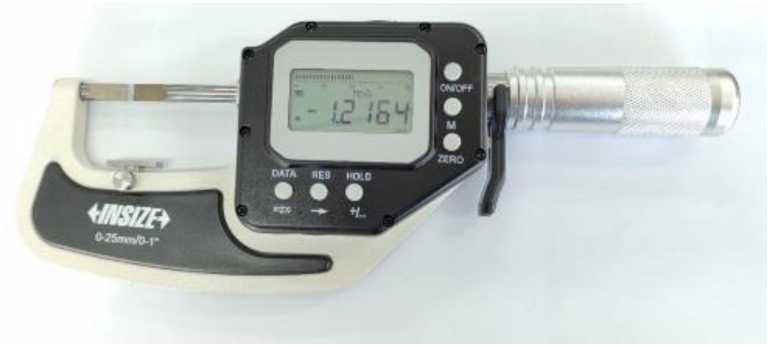

Рисунок 58 - Общий вид микрометров модификации 3352 исполнения 25А, 50А, 75А,
25В, 50В, 75В, 25AWL, 50AWL, 75AWL, 25BWL, 50BWL, 75BWL
Рисунок 59 - Варианты исполнений измерительных поверхностей микрометров модификаций 3352
Рисунок 60 - Общий вид микрометров модификации 3354 исполнения 25, 50, 75, 25WL, 50WL, 75WL
Рисунок 61 - Общий вид микрометров модификации 3355 исполнения 25, 50, 75, 100,
25WL, 50WL, 75WL, 100 WL
Рисунок 62 - Общий вид микрометров модификации 3356 исполнения 25, 50, 75, 25В, 50В, 75В, 25WL, 50WL, 75WL, 25BWL, 50BWL, 75BWL
Рисунок 63 - Варианты исполнений измерительных поверхностей микрометров модификаций 3356 (исполнение А: 25, 50, 75, 25WL, 50WL, 75WL, исполнение В: 25B, 50B, 75B, 25BWL, 50BWL, 75BWL)

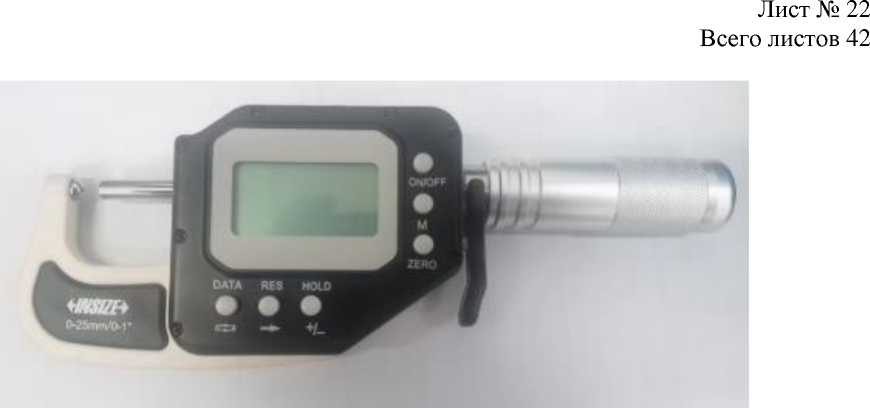

Рисунок 64 - Общий вид электронных цифровых отсчетных устройств
Место нанесения серийного номера
Рисунок 65 - Обозначение места нанесения серийного номера
Таблица 11 -
|
Наименование |
Обозначение |
Количество |
|
Микрометр специальный INSIZE |
- |
1 шт. |
|
Футляр |
- |
1 шт. |
|
Установочная мера1) |
- |
1 шт. (2 шт2)) |
|
Сменные пятки для модификаций 3262 и 3562 |
- |
2 шт. |
|
Измерительные наконечники для модификаций 3280 и 3580 |
- |
1 комплект |
|
Дополнительные измерительные наконечники для модификаций 3291, 3591 и 36363) |
- |
по заказу4) |
|
Ключ-отвертка |
- |
1 шт. |
|
Источник питания (батарейка)5) |
- |
1 шт. |
|
Зарядное устройство для аккумуляторной батареи6) |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
| ||

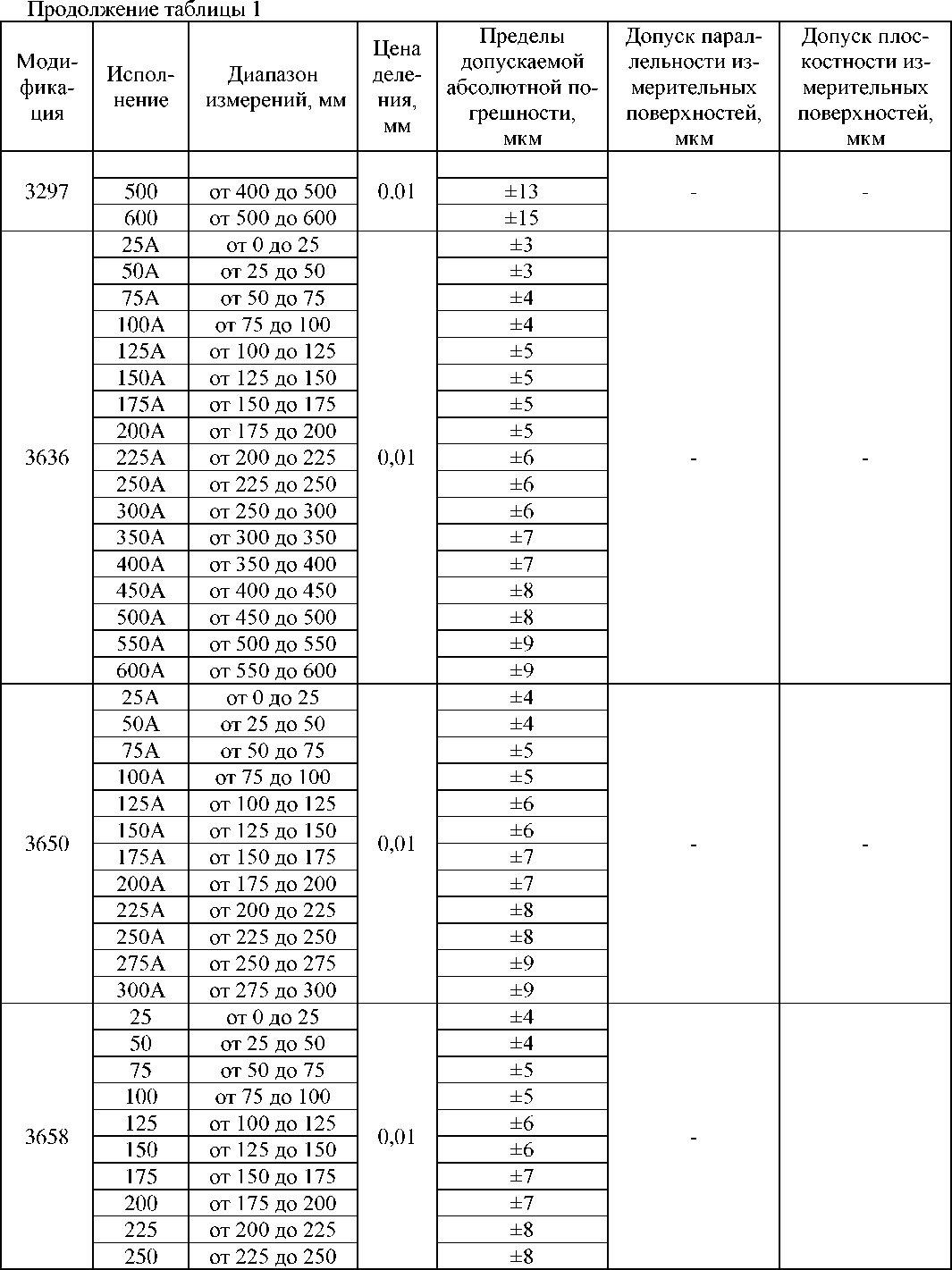

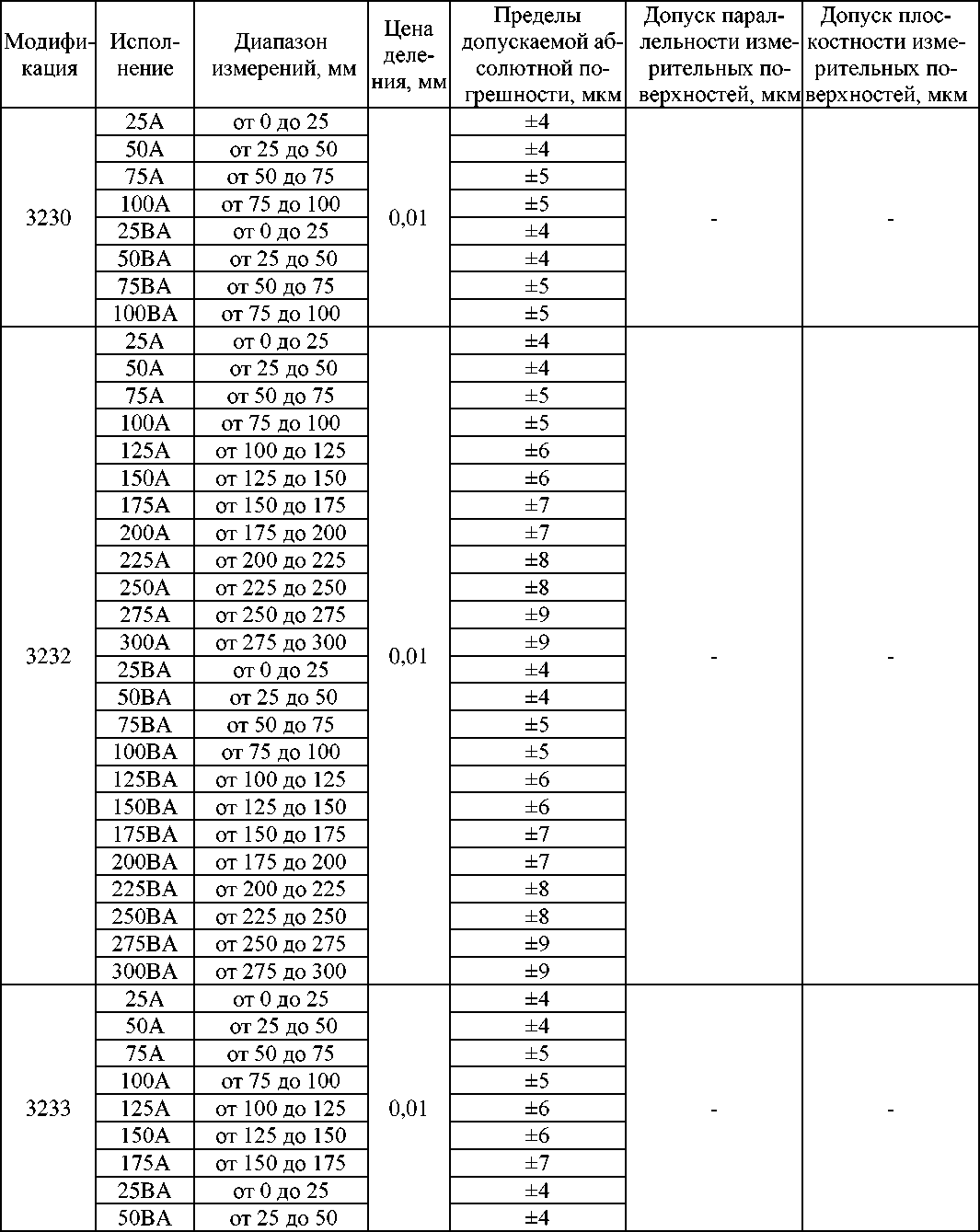

Таблица 1 - Метрологические характеристики микрометров с отсчетом по шкалам стебля и барабана
|
Моди-фика-ция |
Исполнение |
Диапазон измерений, мм |
Цена деления, мм |
Пределы допускаемой абсолютной погрешности, мкм |
Допуск параллельности измерительных поверхностей, мкм |
Допуск плоскостности измерительных поверхностей, мкм |
|
3233 |
75ВА |
от 50 до 75 |
0,01 |
±5 |
- |
- |
|
100BA |
от 75 до 100 |
±5 | ||||
|
125BA |
от 100 до 125 |
±6 | ||||
|
150BA |
от 125 до 150 |
±6 | ||||
|
175BA |
от 150 до 175 |
±7 | ||||
|
3234 |
25А |
от 0 до 25 |
0,01 |
±4 |
- |
1,0 |
|
50А |
от 25 до 50 |
±4 | ||||
|
3238 |
25 |
от 0 до 25 |
0,01 |
±10 |
5 |
0,6 |
|
50 |
от 25 до 50 |
±10 |
5 | |||
|
75 |
от 50 до 75 |
±11 |
6 | |||
|
100 |
от 75 до 100 |
±11 |
6 | |||
|
3260 |
25A |
от 0 до 25 |
0,01 |
±4 |
- |
1,5*** |
|
50A |
от 25 до 50 |
±4 | ||||
|
75A |
от 50 до 75 |
±5 | ||||
|
100A |
от 75 до 100 |
±5 | ||||
|
25SA |
от 0 до 25 |
±4 |
- | |||
|
50SA |
от 25 до 50 |
±4 | ||||
|
75SA |
от 50 до 75 |
±5 | ||||
|
100SA |
от 75 до 100 |
±5 | ||||
|
3261 |
25A |
от 0 до 25 |
0,01 |
±6 |
- |
1,5*** |
|
50A |
от 25 до 50 |
±6 | ||||
|
25BA |
от 0 до 25 |
±6 | ||||
|
50BA |
от 25 до 50 |
±6 | ||||
|
25CA |
от 0 до 25 |
±6 | ||||
|
50СА |
от 25 до 50 |
±6 | ||||
|
25DA |
от 0 до 25 |
±6 | ||||
|
50DA |
от 25 до 50 |
±6 | ||||
|
25EA |
от 0 до 25 |
±6 | ||||
|
50EA |
от 25 до 50 |
±6 | ||||
|
25FA |
от 0 о 25 |
±6 | ||||
|
50FA |
от 25 до 50 |
±6 | ||||
|
3262 |
25A |
от 0 до 25 |
0,01 |
±4 |
2** |
1,5*** |
|
50A |
от 25 до 50 |
±4 | ||||
|
3266 |
25BA |
от 0 до 25 |
0,01 |
±4 |
- |
- |
|
25CA |
от 0 до 25 |
±4 | ||||
|
50СА |
от 25 до 50 |
±4 | ||||
|
75СА |
от 50 до 75 |
±5 | ||||
|
100СА |
от 75 до 100 |
±5 | ||||
|
25DA |
от 0 до 25 |
±4 | ||||
|
3280 |
25A |
от 0 до 25 |
0,01 |
±4 |
- |
- |
|
50A |
от 25 до 50 |
±4 | ||||
|
75А |
от 50 до 75 |
±5 | ||||
|
100А |
от 75 до 100 |
±5 |
|
Моди-фика-ция |
Исполнение |
Диапазон измерений, мм |
Цена деления, мм |
Пределы допускаемой абсолютной погрешности, мкм |
Допуск параллельности измерительных поверхностей, мкм |
Допуск плоскостности измерительных поверхностей, мкм |
|
3280 |
125А |
от 100 до 125 |
0,01 |
±6 |
- |
- |
|
150А |
от 125 до 150 |
±6 | ||||
|
175А |
от 150 до 175 |
±7 | ||||
|
200А |
от 175 до 200 |
±7 | ||||
|
3283 |
25А |
от 0 до 25 |
0,01 |
±4 |
- |
1,5 |
|
50А |
от 25 до 50 |
±4 | ||||
|
75А |
от 50 до 75 |
±5 | ||||
|
100А |
от 75 до 100 |
±5 | ||||
|
125А |
от 100 до 125 |
±6 | ||||
|
150А |
от 125 до 150 |
±6 | ||||
|
175А |
от 150 до 175 |
±7 | ||||
|
200А |
от 175 до 200 |
±7 | ||||
|
3287 |
25В |
от 0 до 25* |
0,01 |
±10 |
- |
- |
|
50В |
от 25 до 50* |
±10 | ||||
|
75В |
от 50 до 75* |
±10 | ||||
|
100В |
от 75 до 100* |
±10 | ||||
|
125В |
от 100 до 125* |
±15 | ||||
|
150В |
от 125 до 150* |
±15 | ||||
|
251В |
от 0 до 25* |
±10 | ||||
|
3288 |
33A |
от 7,6 до 33 |
0,01 |
±5 |
- |
1,5*** |
|
50A |
от 25 до 50 |
±5 | ||||
|
3291 |
25 |
от 0 до 25 |
0,01 |
±4 |
- |
- |
|
50 |
от 25 до 50 |
±4 | ||||
|
75 |
от 50 до 75 |
±5 | ||||
|
100 |
от 75 до 100 |
±5 | ||||
|
125 |
от 100 до 125 |
±6 | ||||
|
150 |
от 125 до 150 |
±6 | ||||
|
175 |
от 150 до 175 |
±7 | ||||
|
200 |
от 175 до 200 |
±7 | ||||
|
225 |
от 200 до 225 |
±8 | ||||
|
250 |
от 225 до 250 |
±8 | ||||
|
275 |
от 250 до 275 |
±9 | ||||
|
3292 |
25 |
от 0 до 25 |
0,01 |
±4 |
2 |
- |
|
50 |
от 25 до 50 |
±4 |
2 | |||
|
75 |
от 50 до 75 |
±5 |
3 | |||
|
100 |
от 75 до 100 |
±5 |
3 | |||
|
3293 |
131 |
от 0 до 13 |
0,01 |
±4 |
- |
- |
|
132 |
от 0 до 13 |
±4 | ||||
|
133 |
от 0 до 13 |
±4 | ||||
|
3297 |
100 |
от 5 до 100 |
0,01 |
±5 |
- |
- |
|
200 |
от 100 до 200 |
±7 | ||||
|
300 |
от 200 до 300 |
±9 | ||||
|
400 |
от 300 до 400 |
±11 |
|
Моди-фика-ция |
Исполнение |
Диапазон измерений, мм |
Цена деления, мм |
Пределы допускаемой абсолютной погрешности, мкм |
Допуск параллельности измерительных поверхностей, мкм |
Допуск плоскостности измерительных поверхностей, мкм |
|
3659 |
25A |
от 0 до 25 |
0,01 |
±4 |
- |
- |
|
50A |
от 25 до 50 |
±4 | ||||
|
75A |
от 50 до 75 |
±5 | ||||
|
100A |
от 75 до 100 |
±5 | ||||
|
125A |
от 100 до 125 |
±6 | ||||
|
150A |
от 125 до 150 |
±6 | ||||
|
175A |
от 150 до 175 |
±7 | ||||
|
200А |
от 175 до 200 |
±7 | ||||
|
225А |
от 200 до 225 |
±8 | ||||
|
250А |
от 225 до 250 |
±8 |
* - диапазон измерений указан для наружных измерений
** - допуск параллельности измерительных поверхностей для плоских пяток
*** - допуск плоскостности измерительных поверхностей для микрометрического винта
Таблица 2 - Метрологические характеристики микрометров с цифровым отсчетным
|
Модификация |
Исполнение |
Диапазон измерений, мм |
Дискретность отсчета, мм |
Пределы допускаемой абсолютной погрешности, мкм |
Допуск параллельности измерительных поверхностей, мкм |
Допуск плоскостности измерительных поверхностей, мкм |
|
3352 |
25А |
от 0 до 25 |
0,001 |
±2 |
- |
- |
|
50А |
от 25 до 50 |
±2 | ||||
|
75А |
от 50 до 75 |
±2 | ||||
|
25В |
от 0 до 25 |
±2 | ||||
|
3352 |
50В |
от 25 до 50 |
0,001 |
±2 |
- |
- |
|
75В |
от 50 до 75 |
±2 | ||||
|
25AWL |
от 0 до 25 |
±2 | ||||
|
50AWL |
от 25 до 50 |
±2 | ||||
|
75AWL |
от 50 до 75 |
±2 | ||||
|
25ВWL |
от 0 до 25 |
±2 | ||||
|
50ВWL |
от 25 до 50 |
±2 | ||||
|
75ВWL |
от 50 до 75 |
±2 | ||||
|
3354 |
25 |
от 0 до 25 |
0,001 |
±2 |
- |
- |
|
50 |
от 25 до 50 |
±2 | ||||
|
75 |
от 50 до 75 |
±2 | ||||
|
25WL |
от 0 до 25 |
±2 | ||||
|
50WL |
от 25 до 50 |
±2 | ||||
|
75WL |
от 50 до 75 |
±2 | ||||
|
3355 |
25 |
от 0 до 25 |
0,001 |
±2 |
- |
1,5* |
|
50 |
от 25 до 50 |
±2 | ||||
|
75 |
от 50 до 75 |
±2 | ||||
|
100 |
от 75 до 100 |
±2 |
|
Моди-фика-ция |
Исполнение |
Диапазон измерений, мм |
Дискретность отсчета, мм |
Пределы допускаемой абсолютной погрешности, мкм |
Допуск параллельности измерительных поверхностей, мкм |
Допуск плоскостности измерительных поверхностей, мкм |
|
3355 |
25WL |
от 0 до 25 |
0,001 |
±2 |
- |
1,5* |
|
50WL |
от 25 до 50 |
±2 | ||||
|
75WL |
от 50 до 75 |
±2 | ||||
|
100WL |
от 75 до 100 |
±2 | ||||
|
3356 |
25 |
от 0 до 25 |
0,001 |
±2 |
- |
- |
|
50 |
от 25 до 50 |
±2 | ||||
|
75 |
от 50 до 75 |
±2 | ||||
|
25В |
от 0 до 25 |
±2 | ||||
|
50В |
от 25 до 50 |
±2 | ||||
|
75В |
от 50 до 75 |
±2 | ||||
|
25WL |
от 0 до 25 |
±2 | ||||
|
50WL |
от 25 до 50 |
±2 | ||||
|
75WL |
от 50 до 75 |
±2 | ||||
|
25BWL |
от 0 до 25 |
±2 | ||||
|
50BWL |
от 25 до 50 |
±2 | ||||
|
75BWL |
от 50 до 75 |
±2 | ||||
|
3538 |
25 |
от 0 до 25 |
0,001 |
±10 |
5 |
0,6 |
|
50 |
от 25 до 50 |
±10 |
5 | |||
|
75 |
от 50 до 75 |
±11 |
6 | |||
|
100 |
от 75 до 100 |
±11 |
6 |
* - допуск плоскостности измерительных поверхностей для микрометрического винта
Таблица 3 - Метрологические характеристики микрометров с отсчетом по шкалам стебля и барабана и цифровым отсчётным устройством
|
Моди-фика-ция |
Исполнение |
Диапазон измерений, мм |
Дискретность отсчета, мм |
Пределы допускаемой абсолютной погрешности, мкм |
Допуск параллельности измерительных поверхностей, мкм |
Допуск плоскостности измерительных поверхностей, мкм |
|
3530 |
25A |
от 0 до 25 |
0,001 |
±4 |
- |
- |
|
50A |
от 25 до 50 |
±4 | ||||
|
75A |
от 50 до 75 |
±5 | ||||
|
100A |
от 75 до 100 |
±5 | ||||
|
25BA |
от 0 до 25 |
±4 | ||||
|
50BA |
от 25 до 50 |
±4 | ||||
|
75BA |
от 50 до 75 |
±5 | ||||
|
100BA |
от 75 до 100 |
±5 | ||||
|
3532 |
25A |
от 0 до 25 |
0,001 |
±4 |
- |
- |
|
50A |
от 25 до 50 |
±4 | ||||
|
75A |
от 50 до 75 |
±5 | ||||
|
100A |
от 75 до 100 |
±5 | ||||
|
125А |
от 100 до 125 |
±6 | ||||
|
150А |
от 125 до 150 |
±6 |
|
Мо-дификация |
Исполнение |
Диапазон измерений, мм |
Дискретность отсчета, мм |
Пределы допускаемой абсолютной погрешности, мкм |
Допуск параллельности измерительных поверхностей, мкм |
Допуск плоскостности измерительных поверхностей, мкм |
|
3532 |
175А |
от 150 до 175 |
0,001 |
±7 |
- |
- |
|
25BA |
от 0 до 25 |
±4 | ||||
|
50BA |
от 25 до 50 |
±4 | ||||
|
75ВА |
от 50 до 75 |
±5 | ||||
|
100ВА |
от 75 до 100 |
±5 | ||||
|
125ВА |
от 100 до 125 |
±6 | ||||
|
150ВА |
от 125 до 150 |
±6 | ||||
|
175ВА |
от 150 до 175 |
±7 | ||||
|
3533 |
25A |
от 0 до 25 |
0,001 |
±4 |
- |
- |
|
50A |
от 25 до 50 |
±4 | ||||
|
75A |
от 50 до 75 |
±5 | ||||
|
100A |
от 75 до 100 |
±5 | ||||
|
125А |
от 100 до 125 |
±6 | ||||
|
150А |
от 125 до 150 |
±6 | ||||
|
175А |
от 150 до 175 |
±7 | ||||
|
25BA |
от 0 до 25 |
±4 | ||||
|
50BA |
от 25 до 50 |
±4 | ||||
|
75BA |
от 50 до 75 |
±5 | ||||
|
100BA |
от 75 до 100 |
±5 | ||||
|
125ВА |
от 100 до 125 |
±6 | ||||
|
150ВА |
от 125 до 150 |
±6 | ||||
|
175ВА |
от 150 до 175 |
±7 | ||||
|
3534 |
25А |
от 0 до 25 |
0,001 |
±4 |
- |
1,0 |
|
50А |
от 25 до 50 |
±4 | ||||
|
3560 |
25A |
от 0 до 25 |
0,001 |
±4 |
- |
1,5** |
|
50A |
от 25 до 50 |
±4 | ||||
|
75A |
от 50 до 75 |
±5 | ||||
|
100A |
от 75 до 100 |
±5 | ||||
|
25SA |
от 0 до 25 |
±4 |
- | |||
|
50SA |
от 25 до 50 |
±4 | ||||
|
75SA |
от 50 до 75 |
±5 | ||||
|
100SA |
от 75 до 100 |
±5 | ||||
|
3561 |
25A |
от 0 до 25 |
0,001 |
±6 |
- |
1,5** |
|
50А |
от 25 до 50 |
±6 | ||||
|
25BA |
от 0 до 25 |
±6 | ||||
|
50ВА |
от 25 до 50 |
±6 | ||||
|
25CA |
от 0 до 25 |
±6 | ||||
|
50СА |
от 25 до 50 |
±6 | ||||
|
25DA |
от 0 до 25 |
±6 | ||||
|
50DA |
от 25 до 50 |
±6 | ||||
|
25EA |
от 0 до 25 |
±6 | ||||
|
50EA |
от 25 до 50 |
±6 | ||||
|
25FA |
от 0 до 25 |
±6 |
|
Мо-дификация |
Исполнение |
Диапазон измерений, мм |
Дискретность отсчета, мм |
Пределы допускаемой абсолютной погрешности, мкм |
Допуск параллельности измерительных поверхностей, мкм |
Допуск плоскостности измерительных поверхностей, мкм |
|
3561 |
50FA |
от 25 до 50 |
0,001 |
±6 |
- |
1,51 |
|
3562 |
25A |
от 0 до 25 |
0,001 |
±4 |
22 |
1,51 |
|
50A |
от 25 до 50 |
±4 | ||||
|
3566 |
25BA |
от 0 до 25 |
0,001 |
±4 |
- |
- |
|
25СА |
от 0 до 25 |
±4 | ||||
|
50СА |
от 25 до 50 |
±4 | ||||
|
75СА |
от 50 до 75 |
±5 | ||||
|
100СА |
от 75 до 100 |
±5 | ||||
|
25DA |
от 0 до 25 |
±4 | ||||
|
3580 |
25A |
от 0 до 25 |
0,001 |
±4 |
- |
- |
|
50A |
от 25 до 50 |
±4 | ||||
|
75A |
от 50 до 75 |
±5 | ||||
|
100A |
от 75 до 100 |
±5 | ||||
|
125A |
от 100 до 125 |
±6 | ||||
|
150А |
от 125 до 150 |
±6 | ||||
|
175A |
от 150 до 175 |
±7 | ||||
|
200A |
от 175 до 200 |
±7 | ||||
|
3583 |
25А |
от 0 до 25 |
0,001 |
±4 |
- |
1,5 |
|
50А |
от 25 до 50 |
±4 | ||||
|
75А |
от 50 до 75 |
±5 | ||||
|
100А |
от 75 до 100 |
±5 | ||||
|
125А |
от 100 до 125 |
±6 | ||||
|
150А |
от 125 до 150 |
±6 | ||||
|
175А |
от 150 до 175 |
±7 | ||||
|
200А |
от 175 до 200 |
±7 | ||||
|
3588 |
33А |
от 7,6 до 33 |
0,001 |
±5 |
- |
1,51 |
|
50А |
от 25 до 50 |
±5 | ||||
|
3591 |
25А |
от 0 до 25 |
0,001 |
±4 |
- |
- |
|
50А |
от 25 до 50 |
±4 | ||||
|
75А |
от 50 до 75 |
±5 | ||||
|
100А |
от 75 до 100 |
±5 | ||||
|
125А |
от 100 до 125 |
±6 | ||||
|
150А |
от 125 до 150 |
±6 | ||||
|
175А |
от 150 до 175 |
±7 | ||||
|
3597 |
100 |
от 5 до 100 |
0,001 |
±3 |
- |
- |
|
200 |
от 100 до 200 |
±4 | ||||
|
300 |
от 200 до 300 |
±5 | ||||
|
400 |
от 300 до 400 |
±6 | ||||
|
500 |
от 400 до 500 |
±7 | ||||
|
600 |
от 500 до 600 |
±8 |
Таблица 5 - Характеристики установочных мер для микрометров модификаций 3230, 3232, 3233, 3234, 3238, 3260, 3261, 3262, 3266, 3280, 3283, 3288, 3291, 3292, 3530, 3532, 3533, 3534, 3538, 3560, 3561, 3562, 3566, 3580, 3583, 3588, 3591.
|
Номинальный размер установочной меры, мм |
Допустимое отклонение длины установочной меры от номинального размера (для микрометров с дискретностью отсчета 0,001 мм), мкм |
Допустимое отклонение длины установочной меры от номинального размера (для микрометров с ценой деления 0,01 мм), мкм |
Допуск плоскопа-раллельности измерительных поверхностей установочной меры (для микрометров с дискретностью отсчета 0,001 мм), мкм |
Допуск плоскопа-раллельности измерительных поверхностей установочной меры (для микрометров с ценой деления 0,01 мм), мкм |
|
25 |
±1,25 |
±2,0 |
1,0 |
1,0 |
|
50 |
±1,25 |
±2,0 |
1,0 |
1,0 |
|
75 |
±1,5 |
±3,0 |
1,0 |
1,5 |
|
100 |
±2,0 |
±3,0 |
1,0 |
2,0 |
|
125 |
±2,5 |
±4,0 |
1,5 |
2,0 |
|
150 |
±2,5 |
±4,0 |
1,5 |
2,5 |
|
175 |
±2,5 |
±5,0 |
1,5 |
2,5 |
|
200 |
±3,5 |
±5,0 |
1,5 |
3,5 |
|
225 |
- |
±6,0 |
- |
3,5 |
|
250 |
- |
±6,0 |
- |
3,5 |
|
275 |
- |
±7,0 |
- |
3,5 |
|
300 |
- |
±7,0 |
- |
3,5 |
Таблица 6 - Характеристики установочных мер для микрометров модификаций 3352, 3354, 3355, 3356
|
Номинальный размер установочной меры, мм |
Допустимое отклонение длины установочной меры от номинального размера, мкм |
Допуск плоскопараллельности измерительных поверхностей установочной меры, мкм |
|
25 |
±0,3 |
0,16 |
|
50 |
±0,4 |
0,18 |
|
75 |
±0,5 |
0,18 |
|
100 |
±0,6 |
0,20 |
Таблица 7 -
3297, 3597
для
|
Номинальный размер установочной меры, мм |
Допустимое отклонение длины установочной меры от номинального размера модификации 3297, мкм |
Допустимое отклонение длины установочной меры от номинального размера модификации 3597, мкм |
Допуск плоскопарал-лельности измерительных поверхностей установочной меры модификации 3297, мкм |
Допуск плоскопарал-лельности измерительных поверхностей установочной меры модификации 3597, мкм |
|
25 |
±2,0 |
±1,25 |
1,0 |
1,0 |
|
75 |
±3,0 |
±1,5 |
1,5 |
1,0 |
|
125 |
±4,0 |
±2,5 |
2,0 |
1,5 |
|
175 |
±5,0 |
±2,5 |
2,5 |
1,5 |
|
225 |
±6,0 |
±3,5 |
3,5 |
1,5 |
|
275 |
±7,0 |
±4,0 |
3,5 |
2,0 |
|
325 |
±9,0 |
±4,5 |
- |
- |
|
375 |
±9,0 |
±4,5 | ||
|
425 |
±11,0 |
±5,0 | ||
|
475 |
±11,0 |
±5,0 | ||
|
525 |
±13,0 |
±6,0 | ||
|
575 |
±13,0 |
±6,0 |
Таблица 8 - Характеристики установочных мер для микрометров модификаций 3636, 3650, 3658, 3659
|
Номинальный размер установочной меры, мм |
Допустимое отклонение длины установочной меры от номинального размера, мкм |
Допуск плоскопараллельности измерительных поверхностей установочной меры, мкм |
|
25 |
±1,25 |
1,0 |
|
50 |
±1,25 |
1,0 |
|
75 |
±1,5 |
1,5 |
|
100 |
±2,0 |
2,0 |
|
125 |
±2,5 |
2,0 |
|
150 |
±2,5 |
2,5 |
|
175 |
±2,5 |
2,5 |
|
200 |
±3,0 |
3,5 |
|
225 |
±3,0 |
3,5 |
|
250 |
±3,0 |
3,5 |
|
275 |
±3,0 |
3,5 |
|
300 |
±3,0 |
3,5 |
|
350 |
±3,5 |
4,0 |
|
400 |
±3,5 |
4,0 |
|
450 |
±3,5 |
5,0 |
|
500 |
±3,5 |
5,0 |
|
550 |
±3,5 |
5,0 |
Таблица 9 -
и масса
|
Модификация |
Исполнение |
Габариты (Ш х Д х В), мм, не более |
Масса, г, не более |
|
3230 |
25A |
110x196x32 |
504 |
|
50A |
122x220x32 |
623 | |
|
75A |
144x251x32 |
835 | |
|
100A |
177x307x44 |
1244 | |
|
25BA |
110x196x32 |
495 | |
|
50BA |
122x220x32 |
635 | |
|
75BA |
144x251x32 |
828 | |
|
100BA |
177x307x44 |
1246 | |
|
3232 |
25A |
110x196x32 |
505 |
|
50A |
122x220x32 |
630 | |
|
75A |
144x251x32 |
843 | |
|
100A |
177x307x44 |
1204 | |
|
125A |
177x307x44 |
1361 | |
|
150A |
201x338x44 |
1636 | |
|
175A |
285x445x60 |
2420 | |
|
200А |
440x285x43 |
2050 | |
|
225А |
440x300x60 |
2278 | |
|
250А |
540x330x60 |
2680 | |
|
275А |
540x330x60 |
2880 | |
|
300А |
540x330x60 |
3000 | |
|
25BA |
110x196x32 |
508 | |
|
50BA |
122x220x32 |
628 | |
|
75ВА |
131x265x33 |
773 | |
|
100ВА |
177x307x44 |
1247 | |
|
125ВА |
177x307x44 |
1375 | |
|
150ВА |
195x340x43 |
1627 | |
|
175ВА |
265x423x40 |
2075 | |
|
200ВА |
440x285x60 |
2031 | |
|
225ВА |
440x300x60 |
2278 | |
|
250ВА |
540x330x60 |
2680 | |
|
275ВА |
540x330x60 |
2880 | |
|
300ВА |
540x330x60 |
3000 | |
|
3233 |
25A |
110x196x32 |
498 |
|
50А |
122x220x32 |
627 | |
|
75А |
131x429x33 |
773 | |
|
100А |
177x307x44 |
1247 | |
|
125А |
177x307x44 |
1375 | |
|
150А |
195x340x43 |
1627 | |
|
175А |
265x423x40 |
2075 | |
|
25BA |
110x196x32 |
500 | |
|
50ВА |
122x220x32 |
619 | |
|
75ВА |
144x251x32 |
841 | |
|
100BA |
177x307x44 |
1199 | |
|
125BA |
177x307x44 |
1374,5 | |
|
150BA |
195x340x43 |
1627 | |
|
175BA |
285x445x60 |
2318 |
|
Модификация |
Исполнение |
Габариты (Ш х Д х В), мм, не более |
Масса, г, не более |
|
3234 |
25А |
250x155x85 |
974 |
|
50А |
250x155x85 |
1120 | |
|
3238 |
25 |
226x128x43 |
603 |
|
50 |
226x128x43 |
639 | |
|
75 |
312x122x33 |
709 | |
|
100 |
350x140x35 |
800 | |
|
3260 |
25A |
94x161x32 |
342 |
|
50A |
110x196x32 |
528 | |
|
75A |
148x255x43 |
655 | |
|
100A |
144x251x32 |
824 | |
|
25SA |
94x161x32 |
338 | |
|
50SA |
110x196x32 |
499 | |
|
75SA |
122x220x32 |
627 | |
|
100SA |
144x251x32 |
885 | |
|
3261 |
25A |
94x161x32 |
333,5 |
|
50A |
110x196x32 |
521,5 | |
|
25BA |
94x161x32 |
338,5 | |
|
50BA |
110x196x32 |
521,5 | |
|
25CA |
94 x161x32 |
338 | |
|
50СА |
110x196x32 |
522 | |
|
25DA |
94x161x32 |
338 | |
|
50DA |
110x196x32 |
522 | |
|
25EA |
94x161x32 |
345 | |
|
50EA |
110x196x32 |
522 | |
|
25FA |
94x161x32 |
345 | |
|
50FA |
110x196x32 |
522 | |
|
3262 |
25A |
94x161x32 |
357 |
|
50A |
97x155x42 |
457 | |
|
3266 |
25BA |
94x161x32 |
345 |
|
25CA |
94x161x32 |
345 | |
|
50СА |
196x110x32 |
500 | |
|
75СА |
220x122x32 |
624 | |
|
100СА |
251x144x32 |
820 | |
|
25DA |
94x161x32 |
345 | |
|
3280 |
25A |
117x195x43 |
557 |
|
50A |
128x226x43 |
698 | |
|
75А |
148x255x43 |
942 | |
|
100А |
177x307x44 |
1182 | |
|
125А |
201x338x44 |
1526 | |
|
150А |
201x338x44 |
1746,5 | |
|
175А |
250x420x40 |
2068 | |
|
200А |
255x430x40 |
2217 | |
|
3283 |
25А |
161x94x32 |
354 |
|
50А |
196x110x32 |
526 | |
|
75А |
220x122x32 |
677 | |
|
100А |
251x144x32 |
878 |
|
Модификация |
Исполнение |
Габариты (Ш х Д х В), мм, не более |
Масса, г, не более |
|
3283 |
125А |
307x177x44 |
1269 |
|
150А |
338x201x44 |
1491 | |
|
175А |
420x250x50 |
1913 | |
|
200А |
420x250x50 |
2248 | |
|
3287 |
25В |
312x122x44 |
540 |
|
50В |
312x122x44 |
555 | |
|
75В |
312x122x44 |
550 | |
|
100В |
312x122x44 |
560 | |
|
125В |
428x131x33 |
738 | |
|
150В |
428x131x33 |
738 | |
|
251В |
312x122x44 |
540 | |
|
3288 |
33A |
177x307x44 |
988 |
|
50A |
185x325x40 |
999 | |
|
3291 |
25 |
226x128x43 |
662 |
|
50 |
255x148x43 |
850 | |
|
75 |
307x177x44 |
1143 | |
|
100 |
338x201x44 |
1477 | |
|
125 |
307x177x44 |
1564 | |
|
150 |
338x201x44 |
1882 | |
|
175 |
440x285x50 |
2509 | |
|
200 |
440x285x58 |
2100 | |
|
225 |
425x250x50 |
2094 | |
|
250 |
500x290x50 |
2559 | |
|
275 |
550x350x55 |
3366 | |
|
3292 |
25 |
94x161x32 |
281,5 |
|
50 |
110x196x32 |
374 | |
|
75 |
110xx196x32 |
398 | |
|
100 |
122x220x32 |
460 | |
|
3293 |
131 |
94x161x32 |
207 |
|
132 |
94x161x32 |
206 | |
|
133 |
94x161x32 |
195 | |
|
3297 |
100 |
307x177x44 |
1122 |
|
200 |
435x270x35 |
1903 | |
|
300 |
685x490x75 |
6476 | |
|
400 |
515x780x75 |
7628 | |
|
500 |
785x515x75 |
7860 | |
|
600 |
885x615x75 |
9724 | |
|
3636 |
25A |
160x95x32 |
560 |
|
50A |
200x115x35 |
680 | |
|
75A |
225x130x45 |
820 | |
|
100A |
260x120x45 |
960 | |
|
125A |
280x140x45 |
1080 | |
|
150A |
320x160x45 |
1250 | |
|
175A |
340x180x45 |
1430 | |
|
200A |
360x200x45 |
1570 | |
|
225А |
380x220x45 |
1780 |
|
Модификация |
Исполнение |
Габариты (Ш х Д х В), мм, не более |
Масса, г, не более |
|
3636 |
250А |
420x280x60 |
1940 |
|
300А |
460x300x80 |
3300 | |
|
350А |
480x320x80 |
3400 | |
|
400А |
500x320x100 |
4000 | |
|
450А |
520x340x100 |
4850 | |
|
500А |
540x360x100 |
5000 | |
|
550А |
600x400x100 |
5900 | |
|
600А |
650x450x100 |
6500 | |
|
3650 |
25А |
160x95x32 |
560 |
|
50А |
200x115x35 |
680 | |
|
75А |
225x130x45 |
820 | |
|
100А |
260x120x45 |
960 | |
|
125А |
280x140x45 |
1080 | |
|
150А |
320x160x45 |
1250 | |
|
175А |
340x180x45 |
1430 | |
|
200А |
360x200x45 |
1570 | |
|
225А |
380x220x45 |
1780 | |
|
250А |
420x280x60 |
1940 | |
|
275А |
460x300x80 |
2100 | |
|
300А |
460x300x80 |
3300 | |
|
3658 |
25 |
160x95x32 |
560 |
|
50 |
200x115x35 |
680 | |
|
75 |
225x130x45 |
820 | |
|
100 |
260x120x45 |
960 | |
|
125 |
280x140x45 |
1080 | |
|
150 |
320x160x45 |
1250 | |
|
175 |
340x180x45 |
1430 | |
|
200 |
360x200x45 |
1570 | |
|
225 |
380x220x45 |
1780 | |
|
250 |
420x280x60 |
1940 | |
|
3659 |
25A |
160x95x32 |
560 |
|
50A |
200x115x35 |
680 | |
|
75A |
225x130x45 |
820 | |
|
100A |
260x120x45 |
960 | |
|
125A |
280x140x45 |
1080 | |
|
150A |
320x160x45 |
1250 | |
|
175A |
340x180x45 |
1430 | |
|
200А |
360x200x45 |
1570 | |
|
225А |
380x220x45 |
1780 | |
|
250А |
420x280x60 |
1940 | |
|
3352 |
25А |
328x287x90 |
1800 |
|
50А |
390x280x90 |
2100 | |
|
75А |
390x280x90 |
2400 | |
|
25В |
328x287x90 |
1800 | |
|
50В |
390x280x90 |
2100 | |
|
75В |
390x280x90 |
2400 |
|
Модификация |
Исполнение |
Габариты (Ш х Д х В), мм, не более |
Масса, г, не более |
|
3352 |
25AWL |
328x287x90 |
1800 |
|
50AWL |
390x280x90 |
2100 | |
|
75AWL |
390x280x90 |
2400 | |
|
25BWL |
328x287x90 |
1800 | |
|
50BWL |
390x280x90 |
2100 | |
|
75BWL |
390x280x90 |
2400 | |
|
3354 |
25 |
328x287x90 |
1800 |
|
50 |
390x280x90 |
2100 | |
|
75 |
390x280x90 |
2400 | |
|
25WL |
328x287x90 |
1800 | |
|
50WL |
390x280x90 |
2100 | |
|
75WL |
390x280x90 |
2400 | |
|
3355 |
25 |
328x287x90 |
1500 |
|
50 |
328x287x90 |
1800 | |
|
75 |
390x280x90 |
2100 | |
|
100 |
390x280x90 |
2400 | |
|
25WL |
328x287x90 |
1500 | |
|
50WL |
328x287x90 |
1800 | |
|
75WL |
390x280x90 |
2100 | |
|
100WL |
390x280x90 |
2400 | |
|
3356 |
25 |
328x287x90 |
1800 |
|
50 |
390x280x90 |
2100 | |
|
75 |
390x280x90 |
2400 | |
|
25В |
328x287x90 |
2600 | |
|
50В |
390x280x90 |
2900 | |
|
75В |
390x280x90 |
3200 | |
|
25WL |
328x287x90 |
1800 | |
|
50WL |
390x280x90 |
2100 | |
|
75WL |
390x280x90 |
2400 | |
|
25BWL |
328x287x90 |
2600 | |
|
50BWL |
390x280x90 |
2900 | |
|
75BWL |
390x280x90 |
3200 | |
|
3530 |
25A |
128x226x43 |
677 |
|
50A |
148x255x43 |
863 | |
|
75A |
177x307x44 |
1206 | |
|
100A |
201x338x44 |
1539 | |
|
25BA |
128x226x43 |
677 | |
|
50BA |
148x255x43 |
884 | |
|
75BA |
177x307x44 |
1183 | |
|
100BA |
201x338x44 |
1533 | |
|
3532 |
25A |
128x226x43 |
700 |
|
50A |
101x247x23 |
886 | |
|
75A |
177x307x44 |
1218 | |
|
100A |
201x338x44 |
1626 | |
|
125А |
290x445x55 |
2131 | |
|
150А |
290x445x55 |
2437 |
|
Модификация |
Исполнение |
Габариты (Ш х Д х В), мм, не более |
Масса, г, не более |
|
3532 |
175А |
290x445x55 |
2770 |
|
25BA |
128x226x43 |
688 | |
|
50BA |
148x255x43 |
898 | |
|
75ВА |
177x307x44 |
1218 | |
|
100ВА |
201x338x44 |
1626 | |
|
125ВА |
290x445x55 |
2131 | |
|
150ВА |
290x445x55 |
2437 | |
|
175ВА |
290x445x55 |
2770 | |
|
3533 |
25A |
128x226x43 |
807 |
|
50A |
148x255x43 |
880 | |
|
75A |
177x307x44 |
1203 | |
|
100A |
201x308x44 |
1538 | |
|
125А |
290x445x55 |
2131 | |
|
150А |
290x445x55 |
2437 | |
|
175А |
290x445x55 |
2770 | |
|
25BA |
128x226x43 |
672 | |
|
50BA |
148x255x43 |
868 | |
|
75BA |
177x307x44 |
1191 | |
|
100BA |
201x338x44 |
1539 | |
|
125ВА |
290x445x55 |
2131 | |
|
150ВА |
290x445x55 |
2437 | |
|
175ВА |
290x445x55 |
2770 | |
|
3534 |
25А |
310x175x90 |
1400 |
|
50А |
310x175x90 |
1601 | |
|
3538 |
25 |
230x130x50 |
620 |
|
50 |
230x130x50 |
650 | |
|
75 |
320x130x50 |
720 | |
|
100 |
350x150x50 |
900 | |
|
3560 |
25A |
117x195x43 |
526 |
|
50A |
128x226x43 |
671 | |
|
75A |
101x247x23 |
858 | |
|
100A |
177x307x44 |
1193 | |
|
25SA |
117x195x43 |
524 | |
|
50SA |
128x226x43 |
668 | |
|
75SA |
148x255x43 |
871 | |
|
100SA |
177x307x44 |
1178 | |
|
3561 |
25A |
117x195x43 |
526 |
|
50А |
148x255x43 |
806 | |
|
25BA |
117x195x43 |
526 | |
|
50ВА |
148x255x43 |
806 | |
|
25CA |
117x195x43 |
568 | |
|
50СА |
148x255x43 |
806 | |
|
25DA |
117x195x43 |
575 | |
|
50DA |
148x255x43 |
806 | |
|
25EA |
117x195xx43 |
517 | |
|
50EA |
148x255x43 |
806 |
|
Модификация |
Исполнение |
Габариты (Ш х Д х В), мм, не более |
Масса, г, не более |
|
3561 |
25FA |
117x195x43 |
517 |
|
50FA |
148x255x43 |
806 | |
|
3562 |
25A |
117x195x43 |
612 |
|
50A |
128xx226x43 |
702 | |
|
3566 |
25BA |
94x161x32 |
345 |
|
25СА |
94x161x32 |
345 | |
|
50СА |
228x128x43 |
682 | |
|
75СА |
220x122x32 |
624 | |
|
100СА |
308x178x43 |
1182 | |
|
25DA |
94x161x32 |
345 | |
|
3580 |
25A |
128x226x43 |
751 |
|
50A |
148x255x43 |
935 | |
|
75A |
148x255x43 |
1152 | |
|
100A |
177x307x44 |
1375 | |
|
125A |
201x338x44 |
1736 | |
|
150А |
201x338x44 |
1960 | |
|
175A |
250x420x40 |
2278 | |
|
200A |
255x430x40 |
2427 | |
|
3583 |
25А |
255x148x43 |
837 |
|
50А |
307x177x44 |
1143 | |
|
75А |
307x177x44 |
1460 | |
|
100А |
307x177x44 |
1859 | |
|
125А |
445x290x55 |
2131 | |
|
150А |
445x290x55 |
2437 | |
|
175А |
445x290x55 |
2770 | |
|
200А |
445x290x55 |
2965 | |
|
3588 |
33А |
177x307x44 |
1118 |
|
50А |
177x307x44 |
1233 | |
|
3591 |
25А |
255x148x43 |
868 |
|
50А |
307x177x44 |
1214 | |
|
75А |
307x177x44 |
1274 | |
|
100А |
338x201x44 |
1605 | |
|
125А |
445x290x55 |
2131 | |
|
150А |
445x290x55 |
2437 | |
|
175А |
445x290x55 |
2770 | |
|
3597 |
100 |
338x201x44 |
1356 |
|
200 |
420x260x50 |
2600 | |
|
300 |
530x320x60 |
3722 | |
|
400 |
685x485x75 |
6944 | |
|
500 |
785x515x75 |
8080 | |
|
600 |
885x640x75 |
9830 |
Таблица 10 - Условия
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
от +15 до +25 80 |
