Номер по Госреестру СИ: 90619-23
90619-23 Контроллеры измерительные
(КИ-М300)
Назначение средства измерений:
Контроллеры измерительные КИ-М300 (далее - контроллеры) предназначены для измерений напряжения постоянного тока положительной и отрицательной полярности, напряжения переменного тока частотой 50 Гц, силы постоянного электрического тока положительной и отрицательной полярности, силы переменного электрического тока частотой 50 Гц, электрического сопротивления постоянному току и временных интервалов как в составе автоматизированных стендов ИАПК РТУ АБЧК, СПП-Р1 и других, так и отдельно.
Внешний вид.
Контроллеры измерительные
Рисунок № 1
Внешний вид.
Контроллеры измерительные
Рисунок № 2
Внешний вид.
Контроллеры измерительные
Рисунок № 3
Внешний вид.
Контроллеры измерительные
Рисунок № 4
Общие сведения
Дата публикации - 04.12.2023
Срок свидетельства - 01.12.2028
Номер записи - 192548
ID в реестре СИ - 1412623
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
КИ-М300,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Инжиниринг АТ" (ООО "Инжиниринг АТ")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности -
Отчет формирует список типов СИ, сроки действия сертификатов на которые истекает в ближайшие 2 года.
При формировании списка есть возможность применить фильтр по видам измерений или искать по всем типам Си реестра ФГИС АРШИН.
Красным цветом выделяются типы СИ по которым возможность продления уже невозможна (менее 40 дней до окончания срока).
По каждому типу СИ (если есть возможность) дополнительно из описаний типа выводятся контактные данные изготовителя, испытательного центра и заявителя испытаний.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2589 от 2023.12.01 ПРИКАЗ_Об утверждении типов средств измерений (14)
Наличие аналогов СИ: Контроллеры измерительные (КИ-М300)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Инжиниринг АТ" (ООО "Инжиниринг АТ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
90619-23 01.12.2028 |
Контроллеры измерительные, КИ-М300 Общество с ограниченной ответственностью "Инжиниринг АТ" (ООО "Инжиниринг АТ") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
4 года |
|
92980-24 23.08.2029 |
Комплексы измерительные аппаратно-программные, ИАПК РТУ Р2 Общество с ограниченной ответственностью "Инжиниринг АТ" (ООО "Инжиниринг АТ") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
4 года |
|
93139-24 23.08.2029 |
Комплексы измерительные аппаратно-программные, ИАПК РТУ Р2 Общество с ограниченной ответственностью "Инжиниринг АТ" (ООО "Инжиниринг АТ") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
4 года |
|
93279-24 23.09.2029 |
Стенды автоматизированные проверки параметров реле, СПП ДСШ Общество с ограниченной ответственностью "Инжиниринг АТ" (ООО "Инжиниринг АТ") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
4 года |
|
94793-25 04.03.2030 |
Комплексы измерительные аппаратно-программные, ИАПК РТУ Б2 Общество с ограниченной ответственностью "Инжиниринг АТ" (ООО "Инжиниринг АТ") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
4 года |
Иркутск - город в России, административный центр Иркутской области, образует отдельное муниципальное образование Иркутск со статусом городского округа как единственный населенный пункт в его составе.
Население города составляет 617 264 человек, шестой по величине город в Сибири, двадцать пятый по величине город в России.
Расположен в Восточной Сибири, на берегах реки Ангары, при впадении в нее реки Иркут. Климат резко континентальный со значительными перепадами температур. Из-за близости к сейсмически активному Байкальскому разлому слабые землетрясения происходят регулярно.
Крупный научно-образовательный центр с более чем ста тысячами студентов. Промышленность включает авиастроение, гидроэнергетику и производство продуктов питания. Транспортный узел на Транссибирской магистрали и федеральных трассах "Байкал" и "Сибирь".
В Иркутске расположены офисы Восточно-Сибирской железной дороги, Иркутскэнерго, Востсибуголь, Иркутской нефтяной компании; главный офис Байкальского банка Сбербанка России. Научно-исследовательский центр "Иргиредмет" оказывает поддержку в добыче и переработке металлических руд и алмазов.
Отчет "Анализ рынка поверки в Иркутске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Иркутск.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Контроллеры измерительные (КИ-М300)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Контроллеры измерительные (КИ-М300)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) «КИ-М300» состоит из встроенного ПО, предназначено для коммутации измерительных каналов, определения и передачи по каналу связи внешнему потребителю кодов напряжения, силы переменного тока и сопротивления, поступающих на аналоговые входы устройства, осуществляющего сбор и обработку входных сигналов, реализацию алгоритмов вычисления и автономного ПО, осуществляющего управление измерениями и выводом данных «КИ-М300», являющейся неотъемлемой частью СИ и необходимых для работы СИ «КИ-М300». Разделение ПО на метрологически значимую и незначимую части реализовано, метрологически значимой частью является библиотека автономного и встроенного программного обеспечения. Встроенное ПО закрыто от чтения и записи на стадии производства и дополнительно конструкция прибора исключает несанкционированный доступ к ПО.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Автономное ПО | |
|
Идентификационное наименование ПО |
ABCHK test |
|
Цифровой идентификатор (номер версии) |
0.1.1.24 |
|
Цифровой идентификатор ПО (MD5) |
ea3681146a22dd8ec51ebcd6b05bea45 |
|
Встроенное ПО | |
|
Номер версии ПО |
1.22.2.0.21 |
|
Цифровой идентификатор (XLH) |
3795 |
В соответствии с Р 50.2.077-2014 уровень защиты от непреднамеренных и преднамеренных изменений соответствует уровню «средний».
Знак утверждения типа
Знак утверждения типа наносится на лицевую панель контроллеров.Нанесение знака поверки на контроллеры не предусмотрено.
Пломбирование производится, на лицевой панели, на задней панели, а также по бокам под фальшбортами.
Допускается возможность проведения поверки для меньшего числа измеряемых величин или на меньшем числе поддиапазонов измерений.
Заводские номера нанесены на заднюю панель контроллеров методом этикетирования.
Внешний вид контроллеров, место нанесения знака утверждения типа и заводского номера представлены на рисунках 1, 2 и 3.
Место
нанесения знака
утверждения типа

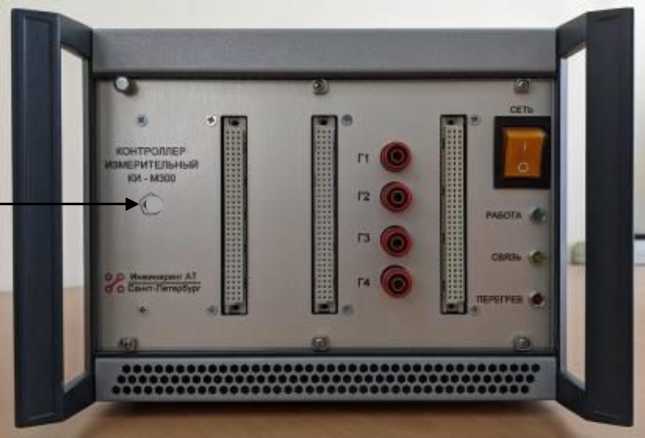

Рисунок 1 - Вид лицевой панели контроллеров и место нанесения знака утверждения типа
Место
номера
нанесения
заводского

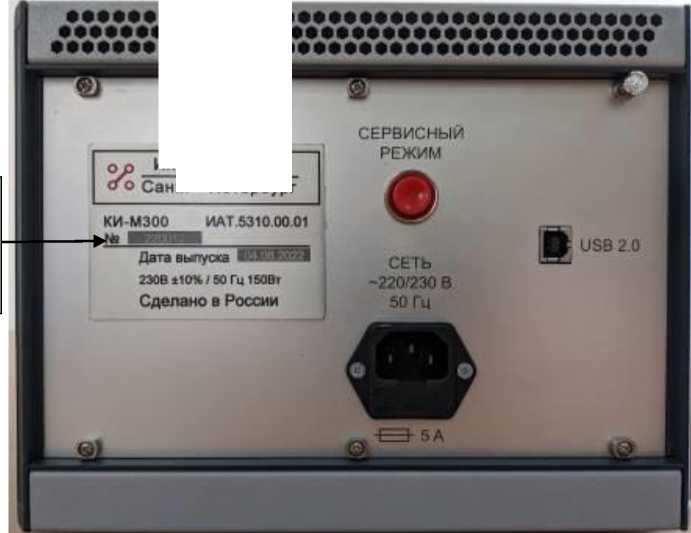

Рисунок 2 - Вид задней панели контроллеров и место нанесения заводского номера

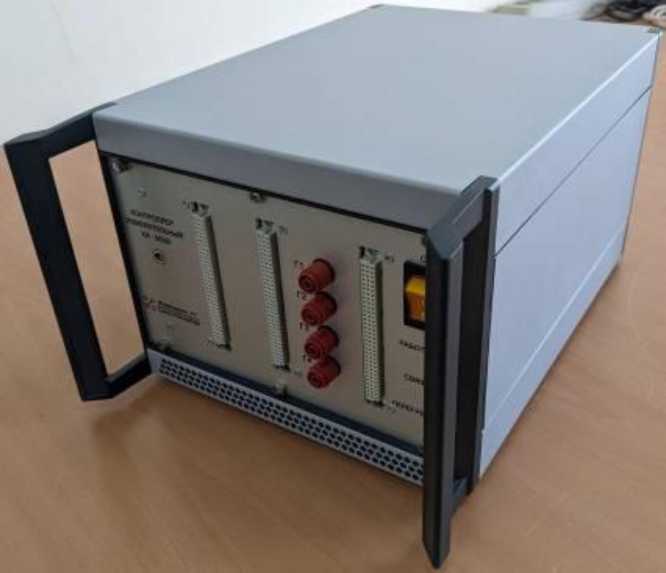

Рисунок 3 - Общий вид контроллеров
Программное обеспечение (далее - ПО) «КИ-М300» состоит из встроенного ПО, предназначено для коммутации измерительных каналов, определения и передачи по каналу связи внешнему потребителю кодов напряжения, силы переменного тока и сопротивления, поступающих на аналоговые входы устройства, осуществляющего сбор и обработку входных сигналов, реализацию алгоритмов вычисления и автономного ПО, осуществляющего управление измерениями и выводом данных «КИ-М300», являющейся неотъемлемой частью СИ и необходимых для работы СИ «КИ-М300». Разделение ПО на метрологически значимую и незначимую части реализовано, метрологически значимой частью является библиотека автономного и встроенного программного обеспечения. Встроенное ПО закрыто от чтения и записи на стадии производства и дополнительно конструкция прибора исключает несанкционированный доступ к ПО.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Автономное ПО | |
|
Идентификационное наименование ПО |
ABCHK test |
|
Цифровой идентификатор (номер версии) |
0.1.1.24 |
|
Цифровой идентификатор ПО (MD5) |
ea3681146a22dd8ec51ebcd6b05bea45 |
|
Встроенное ПО | |
|
Номер версии ПО |
1.22.2.0.21 |
|
Цифровой идентификатор (XLH) |
3795 |
В соответствии с Р 50.2.077-2014 уровень защиты от непреднамеренных и преднамеренных изменений соответствует уровню «средний».
Метрологические и технические характеристикиТаблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон измерений напряжения постоянного тока положительной и отрицательной полярности, В |
от 0,08 до 340,0 |
|
Пределы допускаемой основной относительной погрешности измерений напряжения постоянного тока положительной и отрицательной полярности, % |
±1,0 |
|
Диапазон измерений напряжения переменного тока частотой 50 Гц, В |
от 0,057 до 242,0 |
|
Пределы допускаемой основной относительной погрешности измерений напряжения переменного тока частотой 50 Гц, % |
±1,5 |
|
Диапазон измерений силы постоянного электрического тока положительной и отрицательной полярности, А |
от 0,002 до 2,4 |
|
Пределы допускаемой основной относительной погрешности измерений силы постоянного электрического тока положительной и отрицательной полярности, % |
±1,0 |
|
Диапазон измерений силы переменного электрического тока частотой 50 Гц, А |
от 0,0014 до 1,6 |
|
Пределы допускаемой основной относительной погрешности измерений силы переменного электрического тока частотой 50 Гц,% |
±1,5 |
Продолжение таблицы 2
|
1 |
2 |
|
Диапазон измерений электрического сопротивления постоянному току, Ом |
от 0,01 до 12000,0 |
|
Пределы допускаемой основной относительной погрешности измерений электрического сопротивления постоянному току, %: - в диапазоне от 0,01 до 0,1 Ом включ. |
±2,0 |
|
- в диапазоне св. 0,1 до 12000,0 Ом |
±1,0 |
|
Диапазон измерений временных интервалов, с |
от 0,01 до 10,0 |
|
Пределы допускаемой основной абсолютной погрешности измерений временных интервалов, с: - в диапазоне от 0,01 до 1,0 с включ. |
±0,0001 |
|
- в диапазоне св. 1,0 до 10,0 с |
±0,0005 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания переменного тока, А |
от 198,0 до 253,0 |
|
Частота питания переменного тока, А |
от 49,0 до 51,0 |
|
Потребляемая мощность, Вт, не более |
150 |
|
Рабочие условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +10 до +35 |
|
- относительная влажность воздуха при +25 °С, %, не более |
80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Время установления рабочего режима, мин, не более |
15 |
|
Продолжительность непрерывной работы, ч, не более |
8 |
|
Габаритные размеры, мм, не более |
высота ширина длина |
|
200 260 380 | |
|
Масса, кг, не более |
8,5 |
|
Средняя наработка на отказ, ч, не менее |
77000 |
|
Средний срок службы, лет, не менее |
10 |
наносится на лицевую панель методом металлографики.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 4 «Описание и работа» документа ИАТ.5310.00.01 РЭ «Контроллер измерительный КИ-М300. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 18 августа 2023 г. № 1706 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10"1 до 2409 Гц»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного тока в диапазоне от 140-16 до 100 А»;
Приказ Росстандарта от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 140-8 до 100 А в диапазоне частот от 1-10"1 до 1406 Гц»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
ИАТ.5310.00.01 ТУ Контроллер измерительный КИ-М300. Технические условия.
Правообладатель
Общество с ограниченной ответственностью «Инжиниринг АТ» (ООО «Инжиниринг АТ»)
ИНН 7806403199
Юридический адрес: 195279, г. Санкт-Петербург, ш. Революции, д. 69, лит. Д, оф. 328 Телефон: 8 (812) 243-91-20
E-mail: info@engineering-at.ru
Изготовитель
Общество с ограниченной ответственностью «Инжиниринг АТ» (ООО «Инжиниринг АТ»)ИНН 7806403199
Адрес: 195279, г. Санкт-Петербург, ш. Революции, д. 69, лит. Д, оф. 328
Телефон: 8 (812) 243-91-20
Е-mail: info@engineering-at.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Санкт-Петербурге и Ленинградской области» (ФБУ «Тест-С.-Петербург»)
Адрес: 190103, г. Санкт-Петербург, ул. Курляндская, д. 1
Телефон: 8 (812) 244-62-28, 8 (812) 244-12-75
Факс: 8 (812) 244-10-04
E-mail: letter@rustest.spb.ru
Правообладатель
Общество с ограниченной ответственностью «Инжиниринг АТ» (ООО «Инжиниринг АТ»)
ИНН 7806403199
Юридический адрес: 195279, г. Санкт-Петербург, ш. Революции, д. 69, лит. Д, оф. 328 Телефон: 8 (812) 243-91-20
E-mail: info@engineering-at.ru
Принцип действия контроллеров основан на преобразовании уровня измеряемого напряжения постоянного тока положительной и отрицательной полярности, напряжения переменного тока частотой 50 Гц, силы постоянного электрического тока положительной и отрицательной полярности, силы переменного электрического тока частотой 50 Гц, электрического сопротивления постоянному току и временных интервалов в цифровые коды и последующей их обработкой с использованием специализированного программного обеспечения, находящегося в памяти микропроцессора контроллеров.
Измеряемое напряжение поступает на вход усилителя с изменяемым коэффициентом усиления. Сигнал проходит нормализацию и поступает на аналогово-цифровой преобразователь (далее - АЦП).
Измеряемый ток проходит через внутренний универсальный источник и систему переключаемых измерительных шунтов. Напряжение с шунта идет на усилитель состоящий из дифференциального и инвертирующего операционного усилителя с изменяющимся коэффициентом усиления, сигнал проходит нормализацию и поступает на АЦП.
Измерение электрического сопротивления по постоянному току производится контроллерами по четырёх проводной схеме подключения. По двум проводам на измеряемое сопротивление подается ток, по двум другим измеряется напряжение. Ток формируется внутренним источником, измерение происходит двумя измерителями: прецизионным измерителем сопротивления в диапазоне от 10 мОм до 1 Ом и измерителем напряжения и тока в диапазоне от 1 Ом до 12 кОм.
Переключениями шунтов и коэффициентов измерения управляет микроконтроллер.
Полученные сигналы считываются АЦП и с помощью диффеоморфных преобразований и усреднений приводятся к значению типа «double» соответствующего измеряемой величине в системе СИ с последующей передачей результатов измерения, для их визуализации, по средствам порта USB 2.0 В в программное обеспечение верхнего уровня.
Измеряемые временные интервалы в виде меандра поступают на измеритель состояния контактов, далее сигнал нормализируется и поступает на цифровой вход контроллера, где ведется запись сигнала, и по запросу ПО выдает запись сигнала, далее автономное ПО «abchk_test» проводит анализ записи и выдает числовое значение интервала.
На лицевой панели контроллера расположены три светодиодных индикатора: «РАБОТА», «СВЯЗЬ», «ПЕРЕГРЕВ», кнопка включения «СЕТЬ», измерительные входы «Г1, Г2, Г3, Г4», разъемы для подключения модуля коммутации МК0-ПОВ и специальный разъем для работы в составе стендов.
Знак утверждения типа наносится на лицевую панель контроллеров.
Нанесение знака поверки на контроллеры не предусмотрено.
Пломбирование производится, на лицевой панели, на задней панели, а также по бокам под фальшбортами.
Допускается возможность проведения поверки для меньшего числа измеряемых величин или на меньшем числе поддиапазонов измерений.
Заводские номера нанесены на заднюю панель контроллеров методом этикетирования.
Внешний вид контроллеров, место нанесения знака утверждения типа и заводского номера представлены на рисунках 1, 2 и 3.
Место
нанесения знака
утверждения типа
Рисунок 1 - Вид лицевой панели контроллеров и место нанесения знака утверждения типа
Место
номера
нанесения
заводского
Рисунок 2 - Вид задней панели контроллеров и место нанесения заводского номера
Рисунок 3 - Общий вид контроллеров
Таблица 4 -
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
1 |
2 |
3 |
|
Контроллер измерительный КИ М300 |
ИАТ.5310.00.01 |
1 |
|
Модуль коммутационный поверки стенда МК0 ПОВ |
ИАТ.3502.49.00 |
1 |
|
Кабель USB A-USB B |
1 | |
|
Кабель питания сетевой IEC-C13 |
1 |
Продолжение таблицы 4
|
1 |
2 |
3 |
|
Руководство по эксплуатации |
ИАТ.5310.00.01 РЭ |
1 |
|
Паспорт КИ-М300 |
ИАТ.5310.00.01 ПС |
1 |
|
Комплект поверочных щупов «Кельвина»* |
1 | |
|
CD (DVD) диск и/или флеш-память с программным обеспечением |
1 | |
|
П р и м е ч а н и е - *Поставляется по отдельному заказу. | ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон измерений напряжения постоянного тока положительной и отрицательной полярности, В |
от 0,08 до 340,0 |
|
Пределы допускаемой основной относительной погрешности измерений напряжения постоянного тока положительной и отрицательной полярности, % |
±1,0 |
|
Диапазон измерений напряжения переменного тока частотой 50 Гц, В |
от 0,057 до 242,0 |
|
Пределы допускаемой основной относительной погрешности измерений напряжения переменного тока частотой 50 Гц, % |
±1,5 |
|
Диапазон измерений силы постоянного электрического тока положительной и отрицательной полярности, А |
от 0,002 до 2,4 |
|
Пределы допускаемой основной относительной погрешности измерений силы постоянного электрического тока положительной и отрицательной полярности, % |
±1,0 |
|
Диапазон измерений силы переменного электрического тока частотой 50 Гц, А |
от 0,0014 до 1,6 |
|
Пределы допускаемой основной относительной погрешности измерений силы переменного электрического тока частотой 50 Гц,% |
±1,5 |
Продолжение таблицы 2
|
1 |
2 |
|
Диапазон измерений электрического сопротивления постоянному току, Ом |
от 0,01 до 12000,0 |
|
Пределы допускаемой основной относительной погрешности измерений электрического сопротивления постоянному току, %: - в диапазоне от 0,01 до 0,1 Ом включ. |
±2,0 |
|
- в диапазоне св. 0,1 до 12000,0 Ом |
±1,0 |
|
Диапазон измерений временных интервалов, с |
от 0,01 до 10,0 |
|
Пределы допускаемой основной абсолютной погрешности измерений временных интервалов, с: - в диапазоне от 0,01 до 1,0 с включ. |
±0,0001 |
|
- в диапазоне св. 1,0 до 10,0 с |
±0,0005 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания переменного тока, А |
от 198,0 до 253,0 |
|
Частота питания переменного тока, А |
от 49,0 до 51,0 |
|
Потребляемая мощность, Вт, не более |
150 |
|
Рабочие условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +10 до +35 |
|
- относительная влажность воздуха при +25 °С, %, не более |
80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Время установления рабочего режима, мин, не более |
15 |
|
Продолжительность непрерывной работы, ч, не более |
8 |
|
Габаритные размеры, мм, не более |
высота ширина длина |
|
200 260 380 | |
|
Масса, кг, не более |
8,5 |
|
Средняя наработка на отказ, ч, не менее |
77000 |
|
Средний срок службы, лет, не менее |
10 |
