Номер по Госреестру СИ: 93139-24
93139-24 Комплексы измерительные аппаратно-программные
(ИАПК РТУ Р2)
Назначение средства измерений:
Комплексы измерительные аппаратно-программные ИАПК РТУ Р2 (далее по тексту -комплексы) предназначены для воспроизведения напряжения и силы постоянного тока, измерения сопротивления постоянному току и характеристик реле железнодорожной автоматики в сигнализации и связи железных дорог.
временных интервалов, при проверке ремонтно-дорожных участках дистанций

Внешний вид.
Комплексы измерительные аппаратно-программные
Рисунок № 1

Внешний вид.
Комплексы измерительные аппаратно-программные
Рисунок № 2
Программное обеспечение
Программное обеспечение (далее по тексту - ПО) состоит из следующих компонентов:
-
- рабочая программа для проверки реле «iapk_rtut» предназначена для измерения параметров нейтральных малогабаритных реле ж. д. автоматики (сопротивления обмоток и цепи контактов, параметров срабатывания, времени отпускания), для просмотра и выводы на печать или в отдельные файлы протоколов проверки реле. Для оптимизации поиска программа осуществляет отбор отчетов из общего числа по вводимым ключам поиска: типу реле, заводскому номеру, году изготовления, дате проверки, фамилии поверившего;
-
- программа поверки «metrology_r.exe» предназначена для автоматизации операций определения метрологических характеристик комплексов.
Таблица 1 -
обеспечения
данные
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
iapk rtur.exe |
Номер версии (идентификационный номер) ПО, не ниже |
отсутствует |
Цифровой идентификатор ПО |
31149A8D |
Идентификационное наименование ПО |
metrology r.exe |
Номер версии (идентификационный номер) ПО, не ниже |
отсутствует |
Цифровой идентификатор ПО |
F3EBCFDA |
Уровень защиты от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типаНаносится на корпус модулей МИР методом этикетирования.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2 «Описание и работа» документа ИАТ.3512.00.00 РЭ «Комплексы измерительные аппаратно-программные ИАПК РТУ Р2 ИАПК и РТУ Р2 КЭБ. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений утверждении государственной электрического напряжения утверждении государственной поверочной схемы для средств измерений силы постоянного тока в диапазоне от 1 • 10-16 до 100 А»;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об поверочной схемы для средств измерений постоянного и электродвижущей силы»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ТУ 32 ЦШ 2070-2023 «Комплексы измерительные аппаратно-программные ИАПК РТУ Р и ИАПК РТУ Р КЭБ. Технические условия».
ПравообладательАТ»
округ
Общество с ограниченной ответственностью «Инжиниринг (ООО «Инжиниринг АТ»)
ИНН 7806403199
Юридический адрес: 195279, г. Санкт-Петербург, вн. тер. г. муниципальный
Ржевка, ш. Революции, д. 69, лит. А, помещ. 12Н, оф. 102.1 Телефон: 8 (812) 243-91-20
Е-mail: info@engineering-at.ru
Поверка
Поверка комплексов возможна только в полном объеме.Заводские номера в виде числового кода и знак Евразийского соответствия нанесены на корпус модулей МИР методомэтикетирования.
Внешний вид комплексов, место нанесения знака утверждения типа и заводского номера представлены на рисунках 1 и 2.
О ft Инжиниринг АТ | |
о о Санкт - • |
Петербург |
ИАПКРТУР2 №230348 |
ИАТ3512.00.00 |
Дата выпуска |
ноябрь 2023 г |
Сделано в России |
Место нанесения заводского номера и знака утверждения типа

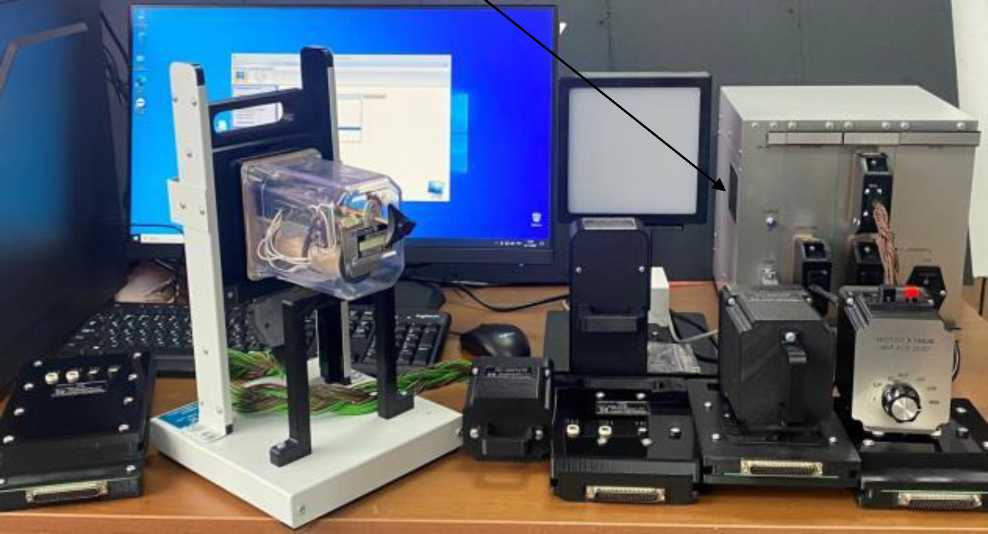

Рисунок 1 - Внешний вид комплекса, места нанесения заводского номера и знака утверждения типа
Рисунок 2 - Внешний вид шильда
с нанесенным заводским номером и знаком утверждения типа
Программное обеспечениеПрограммное обеспечение (далее по тексту - ПО) состоит из следующих компонентов:
-
- рабочая программа для проверки реле «iapk_rtut» предназначена для измерения параметров нейтральных малогабаритных реле ж. д. автоматики (сопротивления обмоток и цепи контактов, параметров срабатывания, времени отпускания), для просмотра и выводы на печать или в отдельные файлы протоколов проверки реле. Для оптимизации поиска программа осуществляет отбор отчетов из общего числа по вводимым ключам поиска: типу реле, заводскому номеру, году изготовления, дате проверки, фамилии поверившего;
-
- программа поверки «metrology_r.exe» предназначена для автоматизации операций определения метрологических характеристик комплексов.
Таблица 1 -
обеспечения
данные
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
iapk rtur.exe |
Номер версии (идентификационный номер) ПО, не ниже |
отсутствует |
Цифровой идентификатор ПО |
31149A8D |
Идентификационное наименование ПО |
metrology r.exe |
Номер версии (идентификационный номер) ПО, не ниже |
отсутствует |
Цифровой идентификатор ПО |
F3EBCFDA |
Уровень защиты от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Метрологические и технические характеристикиТаблица 2 -
Наименование характеристики |
Значение |
1 |
2 |
Диапазоны воспроизведения напряжения постоянного тока, В |
от 2 до 10 включ. св. 10 до 50 |
Пределы допускаемой относительной погрешности воспроизведения напряжения постоянного тока, % |
± [1,0 + 0,1 • (|ик / Ux| - 1)]1) |
Диапазоны воспроизведения силы постоянного тока, мА |
от 3 до 100 включ. св. 100 до 800 |
Пределы допускаемой относительной погрешности воспроизведения силы постоянного тока, % |
± [1,0 + 0,1 • (|1к / Ix| - 1)]2) |
Диапазон измерений временных интервалов, c |
от 0,05 до 8,00 |
Пределы допускаемой абсолютной погрешности измерений временных интервалов, с |
± (0,01 • Т + 0,002)3) |
Диапазон измерений сопротивления постоянному току обмоток реле, Ом |
от 1 до 5000 |
Пределы допускаемой относительной погрешности измерений сопротивления постоянному току обмоток реле, % |
±2,5 |
Диапазон измерений сопротивления постоянному току цепи контактов реле, Ом |
от 0,03 до 2,00 |
Пределы допускаемой относительной погрешности измерений сопротивления постоянному току цепи контактов реле, % |
±15 |
Диапазоны измерений напряжения срабатывания и отпускания реле, В |
от 2 до 10 включ. св. 10 до 50 |
Пределы допускаемой относительной погрешности измерений напряжения срабатывания и отпускания реле, % |
±4 |
Диапазоны измерений силы тока срабатывания и отпускания реле, мА |
от 3 до 100 включ. св. 100 до 800 |
Пределы допускаемой относительной погрешности измерений силы тока срабатывания и отпускания реле, % |
±4 |
Опорная частота, Гц |
100 |
Пределы допускаемой относительной погрешности установки опорной частоты, % |
±1 |
Продолжение таблицы 2
1) -
2) -
3) -
Uk - верхнее значение диапазона измерений; Ux - измеренное значение.
Ik - верхнее значение диапазона измерений; Ix - измеренное значение.
Т - измеренное значение.
Таблица 3 - Основные технические
Наименование характеристики |
Значение |
Напряжение питания переменного тока, В |
от 198 до 242 |
Частота питания переменного тока, Гц |
от 49 до 51 |
Потребляемая мощность, В^А, не более |
50 |
Продолжительность непрерывной работы, ч, не более |
8 |
Рабочие условия эксплуатации: | |
- температура окружающей среды, °С |
от +10 до +35 |
- относительная влажность воздуха при температуре +25 °С, %, | |
не более |
80 |
- атмосферное давление, кПа |
от 84,0 до 106,7 |
Габаритные размеры, мм, не более |
высота ширина длина |
290 270 300 | |
Масса, кг, не более |
20 |
Средняя наработка на отказ, ч, не менее |
50000 |
Средний срок службы, лет, не менее |
10 |
Наносится на корпус модулей МИР методом этикетирования.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
Наименование |
Обозначение |
Количество, шт./экз. |
Модуль измерения характеристик реле МИР |
ИАТ.3606.00.00 |
1 |
Тест блок НМШ |
ИАТ.3606.24.00 |
1 |
Тестблок НШ |
ИАТ.3606.23.00 |
1 |
Тестблок РЭЛ |
ИАТ.3606.25.00 |
1 |
Тест блок НМШБ |
ИАТ.3606.26.00 |
1 |
Соединитель МИР |
ИАТ.3606.31.00 |
1 |
Подставка под модуль подключения |
ИАТ.3502.28.00 |
1 |
Светильник |
ИАТ.3505.04.00 |
1 |
Модуль НМШ |
ИАТ.3606.18.00 |
1 |
Модуль АНШ |
ИАТ.3606.19.00 |
1 |
Модуль РЭЛ |
ИАТ.3606.20.00 |
1 |
Модуль НШ |
ИАТ.3606.22.00 |
1 |
Модуль Д3 |
ИАТ.3606.21.00 |
1 |
Соединитель ПЭВМ |
ИАТ.3503.30.00 |
1 |
Кабель питания |
- |
1 |
ЗИП Вставки плавкие ВП2Б-1В -10 А 250 В |
ОЮ0.481.021 ТУ |
2 |
Наименование |
Обозначение |
Количество, шт./экз. |
ПЭВМ в составе: Системный блок |
1 | |
Монитор |
- |
1 |
Клавиатура |
- |
1 |
Мышь |
- |
1 |
Принтер |
- |
1 |
Сетевой фильтр |
- |
1 |
Паспорт ИАПК РТУ Р2 |
ИАТ.3512.00.00 ПС |
1 |
Руководство по эксплуатации |
ИАТ.3512.00.00 РЭ |
1 |
Флеш-накопитель с программным обеспечением |
- |
1 |
Изготовитель
АТ»Общество с ограниченной ответственностью «Инжиниринг
(ООО «Инжиниринг АТ») ИНН 7806403199
Адрес: 195279, г. Санкт-Петербург, вн. тер. г. муниципальный округ Ржевка, ш. Революции, д. 69, лит. А, помещ. 12Н, оф. 102.1 Телефон: 8 (812) 243-91-20
Е-mail: info@engineering-at.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Санкт-Петербурге и Ленинградской области» (ФБУ «Тест-С.-Петербург»)Адрес: 190020, г. Санкт-Петербург, ул. Курляндская, д. 1
Телефон: 8 (812) 244-62-28, 8 (812) 244-12-75
Факс: 8 (812) 244-10-04
E-mail: letter@rustest.spb.ru
Правообладатель
АТ»округ
Общество с ограниченной ответственностью «Инжиниринг (ООО «Инжиниринг АТ»)
ИНН 7806403199
Юридический адрес: 195279, г. Санкт-Петербург, вн. тер. г. муниципальный
Ржевка, ш. Революции, д. 69, лит. А, помещ. 12Н, оф. 102.1 Телефон: 8 (812) 243-91-20
Е-mail: info@engineering-at.ru
Принцип действия комплексов основан на формировании сигналов с соответствующими электрическими и временными параметрами на реле и контроля параметров выходных сигналов реле. Комплексы функционируют совместно с персональным компьютером (далее по тексту - ПК). Для размещения комплексов и ПК в комплект поставки может входить специальный стол и стеллаж.
Комплексы состоят из модуля измерения характеристик реле (далее по тексту - МИР), соединительных кабелей и тест блоков.
Модуль МИР содержит управляющий контроллер, измеритель, схемы коммутации и управляемые источники напряжений и токов. Все управление работой комплексов и отображение результатов проверки осуществляется через ПК, связь с ПК осуществляется по интерфейсу RS-232. На ПК предусматривается также хранение и печать отчетов о результатах проверки. Программное обеспечение, необходимое для работы комплекса, поставляется на флеш-накопителе и устанавливается на ПК.
Конструктивно комплексы выполнены в виде отдельных модулей МИР.
Пломбирование комплексов не предусмотрено.
Нанесение знака поверки на комплексы не предусмотрено.
Поверка комплексов возможна только в полном объеме.
Заводские номера в виде числового кода и знак Евразийского соответствия нанесены на корпус модулей МИР методомэтикетирования.
Внешний вид комплексов, место нанесения знака утверждения типа и заводского номера представлены на рисунках 1 и 2.
О ft Инжиниринг АТ | |
о о Санкт - • |
Петербург |
ИАПКРТУР2 №230348 |
ИАТ3512.00.00 |
Дата выпуска |
ноябрь 2023 г |
Сделано в России |
Место нанесения заводского номера и знака утверждения типа


Рисунок 1 - Внешний вид комплекса, места нанесения заводского номера и знака утверждения типа
Рисунок 2 - Внешний вид шильда
с нанесенным заводским номером и знаком утверждения типа
Таблица 4 -
Наименование |
Обозначение |
Количество, шт./экз. |
Модуль измерения характеристик реле МИР |
ИАТ.3606.00.00 |
1 |
Тест блок НМШ |
ИАТ.3606.24.00 |
1 |
Тестблок НШ |
ИАТ.3606.23.00 |
1 |
Тестблок РЭЛ |
ИАТ.3606.25.00 |
1 |
Тест блок НМШБ |
ИАТ.3606.26.00 |
1 |
Соединитель МИР |
ИАТ.3606.31.00 |
1 |
Подставка под модуль подключения |
ИАТ.3502.28.00 |
1 |
Светильник |
ИАТ.3505.04.00 |
1 |
Модуль НМШ |
ИАТ.3606.18.00 |
1 |
Модуль АНШ |
ИАТ.3606.19.00 |
1 |
Модуль РЭЛ |
ИАТ.3606.20.00 |
1 |
Модуль НШ |
ИАТ.3606.22.00 |
1 |
Модуль Д3 |
ИАТ.3606.21.00 |
1 |
Соединитель ПЭВМ |
ИАТ.3503.30.00 |
1 |
Кабель питания |
- |
1 |
ЗИП Вставки плавкие ВП2Б-1В -10 А 250 В |
ОЮ0.481.021 ТУ |
2 |
Наименование |
Обозначение |
Количество, шт./экз. |
ПЭВМ в составе: Системный блок |
1 | |
Монитор |
- |
1 |
Клавиатура |
- |
1 |
Мышь |
- |
1 |
Принтер |
- |
1 |
Сетевой фильтр |
- |
1 |
Паспорт ИАПК РТУ Р2 |
ИАТ.3512.00.00 ПС |
1 |
Руководство по эксплуатации |
ИАТ.3512.00.00 РЭ |
1 |
Флеш-накопитель с программным обеспечением |
- |
1 |
Таблица 2 -
Наименование характеристики |
Значение |
1 |
2 |
Диапазоны воспроизведения напряжения постоянного тока, В |
от 2 до 10 включ. св. 10 до 50 |
Пределы допускаемой относительной погрешности воспроизведения напряжения постоянного тока, % |
± [1,0 + 0,1 • (|ик / Ux| - 1)]1) |
Диапазоны воспроизведения силы постоянного тока, мА |
от 3 до 100 включ. св. 100 до 800 |
Пределы допускаемой относительной погрешности воспроизведения силы постоянного тока, % |
± [1,0 + 0,1 • (|1к / Ix| - 1)]2) |
Диапазон измерений временных интервалов, c |
от 0,05 до 8,00 |
Пределы допускаемой абсолютной погрешности измерений временных интервалов, с |
± (0,01 • Т + 0,002)3) |
Диапазон измерений сопротивления постоянному току обмоток реле, Ом |
от 1 до 5000 |
Пределы допускаемой относительной погрешности измерений сопротивления постоянному току обмоток реле, % |
±2,5 |
Диапазон измерений сопротивления постоянному току цепи контактов реле, Ом |
от 0,03 до 2,00 |
Пределы допускаемой относительной погрешности измерений сопротивления постоянному току цепи контактов реле, % |
±15 |
Диапазоны измерений напряжения срабатывания и отпускания реле, В |
от 2 до 10 включ. св. 10 до 50 |
Пределы допускаемой относительной погрешности измерений напряжения срабатывания и отпускания реле, % |
±4 |
Диапазоны измерений силы тока срабатывания и отпускания реле, мА |
от 3 до 100 включ. св. 100 до 800 |
Пределы допускаемой относительной погрешности измерений силы тока срабатывания и отпускания реле, % |
±4 |
Опорная частота, Гц |
100 |
Пределы допускаемой относительной погрешности установки опорной частоты, % |
±1 |
Продолжение таблицы 2
1) -
2) -
3) -
Uk - верхнее значение диапазона измерений; Ux - измеренное значение.
Ik - верхнее значение диапазона измерений; Ix - измеренное значение.
Т - измеренное значение.
Таблица 3 - Основные технические
Наименование характеристики |
Значение |
Напряжение питания переменного тока, В |
от 198 до 242 |
Частота питания переменного тока, Гц |
от 49 до 51 |
Потребляемая мощность, В^А, не более |
50 |
Продолжительность непрерывной работы, ч, не более |
8 |
Рабочие условия эксплуатации: | |
- температура окружающей среды, °С |
от +10 до +35 |
- относительная влажность воздуха при температуре +25 °С, %, | |
не более |
80 |
- атмосферное давление, кПа |
от 84,0 до 106,7 |
Габаритные размеры, мм, не более |
высота ширина длина |
290 270 300 | |
Масса, кг, не более |
20 |
Средняя наработка на отказ, ч, не менее |
50000 |
Средний срок службы, лет, не менее |
10 |
