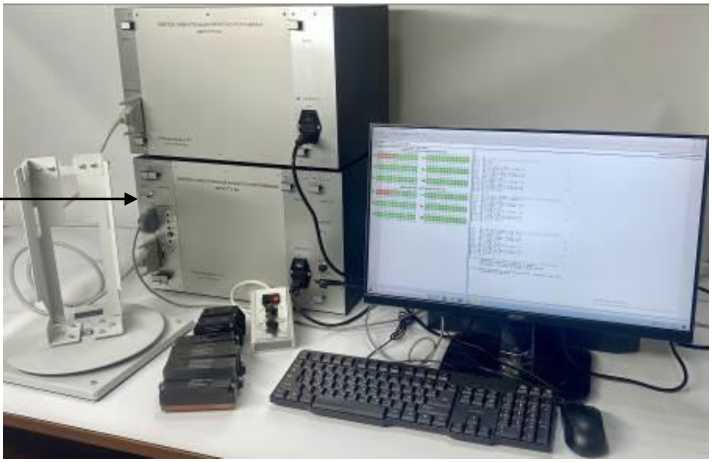

Наименование

Обозначение

Количество по исполнениям

ИАПК РТУ Б2-60

ИАПК РТУ Б2-180

1

2

3

4

Соединитель ПК

ИАТ.3503.30.00

1

1

Кабель питания

-

1+1*

2+1*

Модуль МПМ1

ИАТ.3503.00.00

1

-

Модуль МПМ1

ИАТ.3503.50.00

-

1

Модуль МПМ2

ИАТ.3503.56.00

-

1

Блок БПСГ76У*

ИАТ.3503.60.00

1*

1*

Соединитель модулей

ИАТ.3503.76.00

-

1

Соединитель СГ-76У*

ИАТ.3503.72.00

2*

2*

Соединитель блоков

ИАТ.3503.32.00

2

2

Соединитель блоков ЭЦИ

ИАТ.3503.34.00

-

6

Тест-блок БУИК

ИАТ.3503.21.00

1

1

Тест-блок ЭЦ1

ИАТ.3503.24.00

1

1

Тест-блок ЭЦ2

ИАТ.3503.26.00

1

1

Тест-блок ПС

ИАТ.3503.28.00

1

1

Тест-блок СГ-76У*

ИАТ.3503.70.00

1*

1*

Тест-блок ЭЦИ1

ИАТ.3503.62.00

-

1

1

2

3

4

Тест-блок ЭЦИ2

ИАТ.3503.64.00

—

1

Тест-блок ЭЦИ3

ИАТ.3503.66.00

—

1

Тест-блок ПСТИ

ИАТ.3503.68.00

—

1

Подставка

ИАТ.3503.80.00

1

1

Подставка

ИАТ.3503.82.00

1

1

Подставка ЭЦИ

ИАТ.3503.84.00

1

1

Вставки плавкие: ВП2Б-1В-10 А 250 В

ОЮ0.481.021 ТУ

2

4

ВПБ6-1-0,16 А 250 В

ОЮ0.481.021 ТУ

1

1

ВП2Т-1Ш 0,25А*

ХХО.481.006 ТУ

2*

2*

ВП3Т-2Ш 3,15А*

ХХО.481.006 ТУ

2*

2*

ПК

-

1

1

Флеш-накопитель с программным обеспечением

—

1

1

Паспорт

ИАТ.3510.00.00 ПС

1

—

Паспорт

ИАТ.3510.00.00-01 ПС

—

1

Руководство по эксплуатации

ИАТ.3510.00.00 РЭ

1

1

* - поставляется по отдельному заказу.

Наименование характеристики

Значение

Диапазоны воспроизведения постоянного электрического напряжения, В

от 2 до 10 включ.

св. 10 до 45

Пределы допускаемой относительной погрешности воспроизведения постоянного электрического напряжения, %

±[1,0 + 0,1 • (Uk / Ux | - 1)]

Диапазоны воспроизведения силы постоянного электрического тока, мА

от 5 до 25 включ. св. 25 до 100 включ.

св. 100 до 800

Пределы допускаемой относительной погрешности воспроизведения силы постоянного электрического тока, %

±[1,0 + 0,1 • (|Ik / Ix | - 1)]

Диапазоны воспроизведения силы переменного электрического тока частотой 50 Гц, мА

от 20 до 100

Пределы допускаемой относительной погрешности воспроизведения силы переменного электрического тока, %

±[1,5 + 0,1 • (Ik / Ix - 1)]

Диапазон измерений сопротивления постоянному току, Ом

от 5 до 500

Пределы допускаемой относительной погрешности измерения сопротивления постоянному току обмоток реле, %

2,5

Диапазон измерений временных интервалов, c

от 0,1 до 30,0

Пределы допускаемой относительной погрешности измерения временных интервалов, %

±10

Диапазоны измерений постоянного электрического напряжения срабатывания и отпускания реле, В

от 2 до 10 включ.

св. 10 до 45

Пределы допускаемой относительной погрешности измерения напряжения срабатывания и отпускания реле, %

±4

Диапазоны измерений силы постоянного электрического тока срабатывания и отпускания реле, мА

от 5 до 25 включ. св. 25 до 100 включ.

св. 100 до 800

Пределы допускаемой относительной погрешности измерения силы постоянного электрического тока срабатывания и отпускания реле, %

±4

Опорная частота, Гц

100

Пределы допускаемой относительной погрешности установки опорной частоты, %

±10

Нормальные условия эксплуатации:

• - температура окружающей среды, °С

• - относительная влажность воздуха, %

• - атмосферное давление, кПа

от +10 до +30

от 30 до 80 от 84,0 до 106,0

Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха от нормальной в рабочем диапазоне, составляют 1/2 от пределов допускаемой основной погрешности при воспроизведении постоянного электрического напряжения, силы постоянного и переменного электрического тока, измерении сопротивления постоянному току, временных интервалов, постоянного электрического напряжения и силы постоянного электрического тока срабатывания и отпускания реле.

П р и м е ч а н и я

• 1 Uk, Ik - верхние значения диапазонов воспроизведений.

• 2 Ux, Ix - воспроизводимые значения величин.

Наименование характеристики

Значение

Напряжение питания переменного тока, В

от 207,0 до 253,0

Частота питающей сети, Гц

от 49,0 до 51,0

Потребляемая мощность, В^А, не более ИАПК РТУ Б2-60

70

ИАПК РТУ Б2-180

150

Рабочие условия эксплуатации:

- температура окружающей среды, °С

от +10 до +35

- относительная влажность воздуха, %

от 30 до 80

- атмосферное давление, кПа

от 84,0 до 106,7

Габаритные размеры модулей МПМ1 и МПМ2, мм, не более

500x360x320

Масса ИАПК РТУ Б2-60, кг, не более

21,0

в том числе масса модуля МПМ1, кг, не более

12,0

Масса ИАПК РТУ Б2-180, кг, не более

55

в том числе масса модуля МПМ1, кг, не более

12

модуля МПМ2, кг, не более

18

Наименование характеристики

Значение

Продолжительность непрерывной работы, ч, не более

8

Средняя наработка на отказ, ч, не менее

50000

Средний срок службы, лет, не менее

10
