Номер по Госреестру СИ: 90511-23
90511-23 Мерник стационарный металлический технический 1-го класса
(ММТ 787-М)
Назначение средства измерений:
Мерник стационарный металлический технический 1-го класса ММТ 787-М (далее - мерник) предназначен для измерений объёма спирта и водно-спиртовых растворов.

Внешний вид.
Мерник стационарный металлический технический 1-го класса
Рисунок № 1

Внешний вид.
Мерник стационарный металлический технический 1-го класса
Рисунок № 2
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта печатным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Инструкция по эксплуатации мерника» паспорта.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к мернику стационарному металлическому техническому 1-го класса ММТ 787-МПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ПравообладательШебекинский машиностроительный завод
Адрес: Белгородская обл., г. Шебекино
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46Принцип действия мерника основан на заполнении его жидкостью до уровня, соответствующего номинальной вместимости мерника, или полном сливе жидкости после заполнения мерника до этого уровня.
Мерник состоит из металлического сварного сосуда переменного сечения круглой формы со сферическими днищами и вертикальной горловины.
Вертикальная горловина имеет смотровые окна и шкальную пластину с отметкой, соответствующей значению номинальной вместимости. В горловине мерника установлена наливная труба и переливная труба для поддержания уровня жидкости на отметке, соответствующей номинальной вместимости. Горловина закрыта крышкой, в которой имеется устройство для сообщения внутренней полости мерников с атмосферой и предохранения от выброса жидкости при наливе. В нижней точке внутренней поверхности мерника имеется патрубок с краном для слива жидкости. Мерник установлен на опорах по отвесу в горизонтальном положении. На переднем днище мерника расположены три крана для отбора проб и патрубок для установки термометра.
Заводской номер в виде цифрового обозначения, состоящий из четырех арабских цифр, нанесен методом фотопечати на информационную табличку, установленную на переднем днище мерника
К средствам измерений данного типа относится мерник стационарный металлический технический 1-го класса ММТ 787-М заводской № 1528.
Ограничение доступа к местам настройки (регулировки) осуществляется путем нанесения навесных пломб с изображением знака поверки на винтах крепления смотрового окна со шкальной пластиной и крышки горловины.
Общий вид мерника представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знаков поверки и место расположения информационной таблички для нанесения заводского номера мерника представлены на рисунке 2.

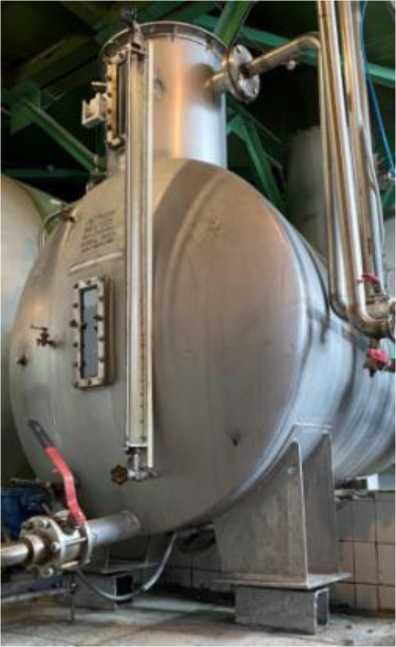

Рисунок 1 - Общий вид мерника стационарного металлического технического
1-го класса ММТ 787-М
Место нанесения заводского номера

Места нанесения знаков поверки

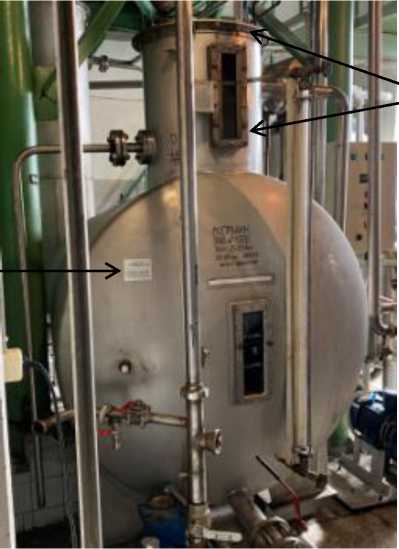

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знаков поверки и место расположения информационной таблички мерника стационарного металлического технического 1-го класса ММТ 787-М
Лист № 3 Всего листов 4Таблица 3 -
|
Наименование |
Обозначение |
Количество |
|
Мерник стационарный металлический технический 1-го класса |
ММТ 787-М |
1 шт. |
|
Мерник стационарный металлический технический 1-го класса ММТ 787-М. Паспорт |
1 экз. | |
|
ГСИ. Мерник стационарный металлический технический 1-го класса ММТ 787-М. Методика поверки |
1 экз. |
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, дм3 |
2500 |
|
Пределы допускаемой относительной погрешности измерений объема жидкости, % |
±0,2 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры: | |
|
длина, мм |
2510 |
|
высота, мм |
2310 |
|
ширина, мм |
1420 |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от +5 до +30 |
