Номер по Госреестру СИ: 65626-16
65626-16 Мерник металлический технический 1-го класса вертикальный
(839)
Назначение средства измерений:
Мерник металлический технический 1-го класса вертикальный 839 (далее - мерник) предназначен для измерения объёмного количества жидкости (спирта или водно-спиртовых растворов).
Внешний вид.
Мерник металлический технический 1-го класса вертикальный
Рисунок № 1
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства -
Номер записи - 157028
ID в реестре СИ - 379428
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
нет данных, МТ839, 839,
Производитель
Изготовитель - Шебекинский машиностроительный завод
Страна - РОССИЯ
Населенный пункт - г.Шебекино
Уведомление о начале осуществления предпринимательской деятельности - Да
Суть отчета показать, как в динамике по годам осуществляется наполнение реестра ФГИС АРШИН типами средств измерений в разрезе типа производства (серийное или единичное) и страны изготовления. Отчет состоит из 7 графиков и одной сводной таблицы. Графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
График "Типы СИ ФГИС АРШИН по годам (серийное vs единичное производство), шт.".
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены типы СИ серийного производства, красным - единичного.
График "Типы СИ ФГИС АРШИН серийного и единичного производства (импортные и отечественные), %».
Цветовым выделением по секторам показано % соотношение отечественных серийных типов СИ, отечественных единичных типов СИ, серийных импортных типов СИ и единичных импортных типов СИ.
Круговая диаграмма "Типы СИ - серийное производство". В процентных показано соотношение между иностранными и отечественными типами СИ серийного производства.
Круговая диаграмма "Типы СИ - единичное производство". В процентных показано соотношение между иностранными и отечественными типами СИ единичного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), шт.».
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), %».
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные без резервуаров, цистерн, трансформаторов, измерительных систем), %".
Особенностью графика является игнорирование специфических типов СИ, которые по своей сути не являются классическими СИ и мешают понять истинное соотношение между отечественными и импортными СИ серийного производства.
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Бесплатный
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 2
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1631 от 2016.10.27 Об утверждении типов СИ (60 позиций)
Наличие аналогов СИ: Мерник металлический технический 1-го класса вертикальный (839)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Шебекинский машиностроительный завод
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
22966-02 |
Мерники металлические технические, Г4-ВИЦ-1000 Шебекинский машиностроительный завод (РОССИЯ г.Шебекино) |
2 года | |
|
41987-09 |
Мерники металлические технические, 787-М-75 Шебекинский машиностроительный завод (РОССИЯ г.Шебекино) |
ОТ |
2 года |
|
41991-09 |
Мерники металлические технические, 787-М-250 Шебекинский машиностроительный завод (РОССИЯ г.Шебекино) |
ОТ |
2 года |
|
57080-14 |
Мерники металлические технические, 787-М, ТКС-М Шебекинский машиностроительный завод (РОССИЯ г.Шебекино) |
ОТ |
1 год |
|
58343-14 |
Мерник металлический технический 1-го класса, ТКС-М Шебекинский машиностроительный завод (РОССИЯ г.Шебекино) |
ОТ |
2 года |
|
58344-14 |
Мерники металлические технические 1-го класса, К7-ВМА Шебекинский машиностроительный завод (РОССИЯ г.Шебекино) |
ОТ |
2 года |
|
58345-14 |
Мерники металлические технические 1-го класса, 787-М Шебекинский машиностроительный завод (РОССИЯ г.Шебекино) |
ОТ |
2 года |
|
65626-16 |
Мерник металлический технический 1-го класса вертикальный, 839 Шебекинский машиностроительный завод (РОССИЯ г.Шебекино) |
ОТ |
1 год |
|
65627-16 |
Мерники металлические технические стационарные 1-го класса горизонтальные, 787-М Шебекинский машиностроительный завод (РОССИЯ г.Шебекино) |
ОТ |
1 год |
|
73451-18 |
Мерник технический 1-го класса горизонтальный, 787-М Шебекинский машиностроительный завод (РОССИЯ г.Шебекино) |
ОТ МП |
2 года |
|
74424-19 |
Мерники технические 1-го класса горизонтальные, 787-М Шебекинский машиностроительный завод (РОССИЯ г.Шебекино) |
ОТ МП |
2 года |
|
85252-22 |
Мерники технические 1-го класса горизонтальные, 787-М Шебекинский машиностроительный завод (РОССИЯ г.Шебекино) |
ОТ МП |
2 года |
|
86232-22 |
Мерник металлический технический 1-го класса, Г4-ВИЦ-1000 Шебекинский машиностроительный завод (РОССИЯ г.Шебекино) |
ОТ МП |
2 года |
|
90511-23 |
Мерник стационарный металлический технический 1-го класса, ММТ 787-М Шебекинский машиностроительный завод (РОССИЯ г.Шебекино) |
ОТ МП |
2 года |
Добровольная сертификация осуществляется по инициативе заявителя на условиях договора между заявителем и органом по сертификации для установления соответствия национальным стандартам, стандартам организаций, системам добровольной сертификации, условиям договоров. Объектами добровольной сертификации могут быть продукция, процессы производства, эксплуатации, хранения, перевозки, реализации и утилизации, работы и услуги, а также иные объекты, в отношении которых стандартами, системами добровольной сертификации и договорами устанавливаются требования. Добровольная сертификация осуществляется в рамках системы добровольной сертификации.
Лицо или лица, создавшие систему добровольной сертификации, устанавливают перечень объектов, подлежащих сертификации, и их характеристик, на соответствие которым осуществляется добровольная сертификация, правила выполнения предусмотренных данной системой добровольной сертификации работ и порядок их оплаты, определяют участников данной системы добровольной сертификации.
В соответствии с Положением о Федеральном агентстве по техническому регулированию и метрологии, утвержденным постановлением Правительства Российской Федерации от 17 июня 2004 г. № 294, Росстандарт осуществляет ведение единого реестра зарегистрированных систем добровольной сертификации.
Кто поверяет Мерник металлический технический 1-го класса вертикальный (839)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КРЫМСКИЙ ЦСМ" (RA.RU.310576) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ «ЦСМ Республики Башкортостан» (RA.RU.311406) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Мерник металлический технический 1-го класса вертикальный (839)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку, прикрепленную к резервуару мерника, и на паспорт. Способ нанесения знака на табличку - гравировка, на паспорт - типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Лист № 3 Всего листов 3
Нормативные и технические документы
Нормативные документы, устанавливающие требования к мернику металлическому техническому 1-го класса вертикальному 839
ГОСТ 8.470-82 «ГСИ. Государственная поверочная схема для средств измерений объема»
ГОСТ 8.633-2013 «ГСИ. Мерники металлические технические. Методика поверки»
Поверка
Поверкаосуществляется по ГОСТ 8.633-2013 «ГСИ. Мерники металлические технические. Методика поверки».
Основные средства поверки:
-
- мерники эталонные 1-го разряда номинальной вместимостью 10, 50, 100, 200 дм3 по
ГОСТ 8.470-82; 3
-
- колбы, пипетки 1-го класса точности номинальной вместимостью 0,5, 1, 2 дм3 по ГОСТ 1770-74;
-
- термометр лабораторный с ценой деления 0,1°С по ГОСТ 28498-90.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке. Мерники пломбируют с нанесением знака поверки.
Изготовитель
Шебекенский машиностроительный завод (мерник изготовлен в 1981 г.) 309291, Россия, Белгородская область, г. Шебекино, ул. Октябрьская, 11
Заявитель
ОАО «Башспирт»
Юридический адрес: 450104, РБ, г. Уфа, Уфимское шоссе, д. 24 Для корреспонденции: 450081, РБ, г. Уфа, Уфимское шоссе, д. 38/1
ИНН 0276100884
Тел. +7(347)-293-74-00
Е-mail: bashspirt@ bashspirt.ru www.bashspirt.ru
Испытательный центр
ФБУ «Государственный региональный центр стандартизации, метрологии и испытаний в Республике Татарстан» (ФБУ «ЦСМ Татарстан»)
420029, Республика Татарстан, г. Казань, ул. Журналистов, д.24
Тел./факс: (843) 291-08-33
Е-mail: isp13@tatcsm.ru
Принцип работы мерника основан на измерении объёма жидкости методом слива или налива.
Конструктивно мерник представляет собой вертикальный сварной сосуд цилиндрической формы с днищем и верхней крышкой. В крышке имеется люк для обслуживания мерника. На корпусе мерника расположены три пробно-спускных крана, служащих для отбора проб. В мернике имеется патрубок для донного налива, а также
переливной узел для аварийного перелива жидкости, который осуществляется через патрубок полного слива. Для измерения объёма, наблюдения за уровнем жидкости и контроля в мернике предусмотрены смотровые окна. Заполнение мерника жидкостью до необходимого объёма производится через трубу Ду-80.
Мерник устанавливается на опорах и с помощью домкратов, по ампуле уровня устанавливается в вертикальное положение.

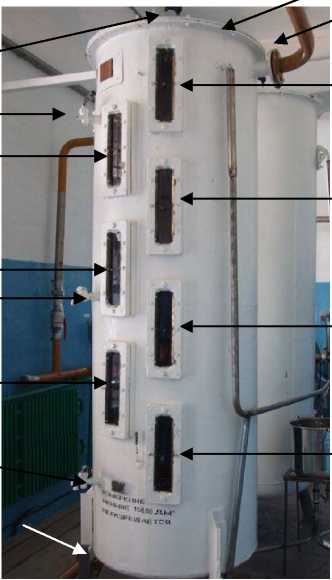

Общий вид и места пломбирования мерника представлены на рисунке 1. Мерники пломбируют с нанесением знака поверки.
Рисунок 1 - Общий вид и места пломбирования мерника
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
|
Наименование параметра |
Значение |
|
Номинальная вместимость, дм3 |
750 |
|
Пределы допускаемой относительной погрешности при температуре 20 °С, % |
±0,2 |
Таблица 2 - Основные технические характеристики
|
Наименование параметра |
Значение |
|
Г абаритные размеры, мм (диаметр х высота) |
702x2823 |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от +10 до +30 |
|
- относительная влажность воздуха, % |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 84 до 106 |
