Номер по Госреестру СИ: 74424-19
74424-19 Мерники технические 1-го класса горизонтальные
(787-М)
Назначение средства измерений:
Мерники технические 1-го класса горизонтальные 787-М (далее - мерники) предназначены для измерения объёмного количества жидкости (спирта или водно-спиртовых растворов) методом слива и налива.
Внешний вид.
Мерники технические 1-го класса горизонтальные
Рисунок № 1
Внешний вид.
Мерники технические 1-го класса горизонтальные
Рисунок № 2

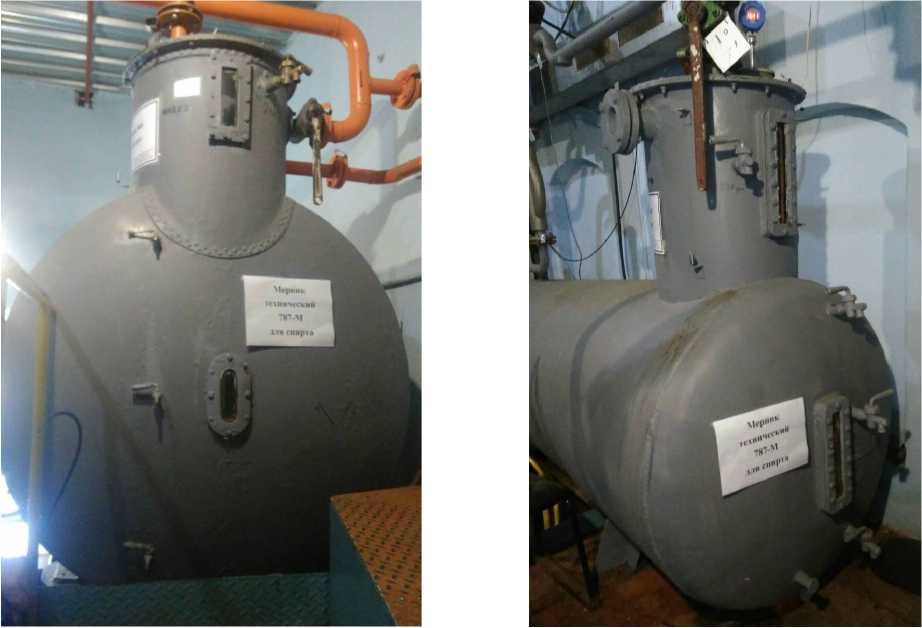

Внешний вид.
Мерники технические 1-го класса горизонтальные
Рисунок № 3

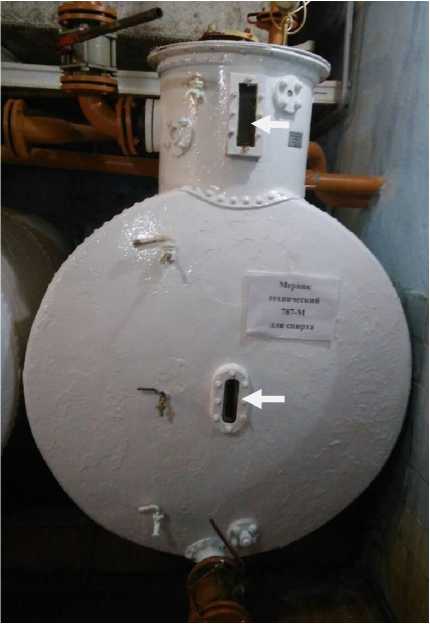

Внешний вид.
Мерники технические 1-го класса горизонтальные
Рисунок № 4
Внешний вид.
Мерники технические 1-го класса горизонтальные
Рисунок № 5

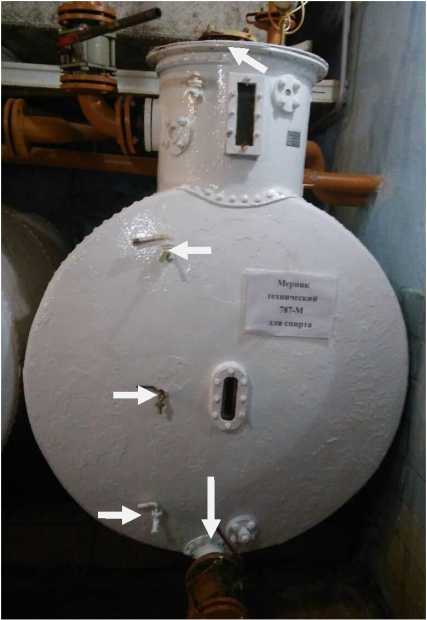

Внешний вид.
Мерники технические 1-го класса горизонтальные
Рисунок № 6

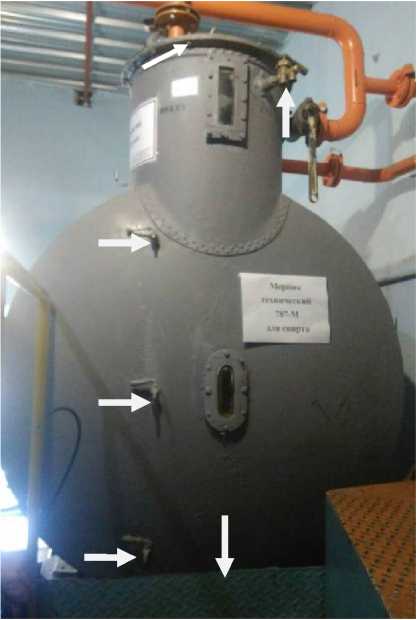

Внешний вид.
Мерники технические 1-го класса горизонтальные
Рисунок № 7
Общие сведения
Дата публикации -
Срок свидетельства -
Номер записи -
ID в реестре СИ - 547965
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
МТ787, 787-М-250,
Производитель
Изготовитель - Шебекинский машиностроительный завод
Страна - РОССИЯ
Населенный пункт - г.Шебекино
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений - 0
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№542 от 2019.03.18 Об утверждении типов средств измерений
Наличие аналогов СИ: Мерники технические 1-го класса горизонтальные (787-М)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Шебекинский машиностроительный завод
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
22966-02 |
Мерники металлические технические, Г4-ВИЦ-1000 Шебекинский машиностроительный завод (РОССИЯ г.Шебекино) |
2 года | |
|
41987-09 |
Мерники металлические технические, 787-М-75 Шебекинский машиностроительный завод (РОССИЯ г.Шебекино) |
ОТ |
2 года |
|
41991-09 |
Мерники металлические технические, 787-М-250 Шебекинский машиностроительный завод (РОССИЯ г.Шебекино) |
ОТ |
2 года |
|
57080-14 |
Мерники металлические технические, 787-М, ТКС-М Шебекинский машиностроительный завод (РОССИЯ г.Шебекино) |
ОТ |
1 год |
|
58343-14 |
Мерник металлический технический 1-го класса, ТКС-М Шебекинский машиностроительный завод (РОССИЯ г.Шебекино) |
ОТ |
2 года |
|
58344-14 |
Мерники металлические технические 1-го класса, К7-ВМА Шебекинский машиностроительный завод (РОССИЯ г.Шебекино) |
ОТ |
2 года |
|
58345-14 |
Мерники металлические технические 1-го класса, 787-М Шебекинский машиностроительный завод (РОССИЯ г.Шебекино) |
ОТ |
2 года |
|
65626-16 |
Мерник металлический технический 1-го класса вертикальный, 839 Шебекинский машиностроительный завод (РОССИЯ г.Шебекино) |
ОТ |
1 год |
|
65627-16 |
Мерники металлические технические стационарные 1-го класса горизонтальные, 787-М Шебекинский машиностроительный завод (РОССИЯ г.Шебекино) |
ОТ |
1 год |
|
73451-18 |
Мерник технический 1-го класса горизонтальный, 787-М Шебекинский машиностроительный завод (РОССИЯ г.Шебекино) |
ОТ МП |
2 года |
|
74424-19 |
Мерники технические 1-го класса горизонтальные, 787-М Шебекинский машиностроительный завод (РОССИЯ г.Шебекино) |
ОТ МП |
2 года |
|
85252-22 |
Мерники технические 1-го класса горизонтальные, 787-М Шебекинский машиностроительный завод (РОССИЯ г.Шебекино) |
ОТ МП |
2 года |
|
86232-22 |
Мерник металлический технический 1-го класса, Г4-ВИЦ-1000 Шебекинский машиностроительный завод (РОССИЯ г.Шебекино) |
ОТ МП |
2 года |
|
90511-23 |
Мерник стационарный металлический технический 1-го класса, ММТ 787-М Шебекинский машиностроительный завод (РОССИЯ г.Шебекино) |
ОТ МП |
2 года |
Отчет "V_20. Поверка по организации в динамике по дням" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по дням и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по дням, конкретной организации или группы организаций.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за день
- среднее количество поверок в месяц и год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.
Кто поверяет Мерники технические 1-го класса горизонтальные (787-М)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КРЫМСКИЙ ЦСМ" (RA.RU.310576) | РСТ | 3 | 0 | 3 | 0 | 1 | 0 | 1 |
Стоимость поверки Мерники технические 1-го класса горизонтальные (787-М)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку, прикрепленную к резервуару мерника и на паспорт. Способ нанесения знака на табличку - гравировка. На паспорт типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к мерникам техническим 1-го класса горизонтальным 787-М
Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости
ГОСТ 8.633-2013 ГСИ. Мерники металлические технические. Методика поверки
Поверка
Поверкаосуществляется по документу ГОСТ 8.633-2013 «ГСИ. Мерники металлические технические. Методика поверки».
Основные средства поверки:
мерники эталонные 1-го разряда номинальной вместимостью 2, 5, 10, 50, 100, 200 дм3 по ГОСТ 8.400-2013; 3
колбы, пипетки 1-го класса точности номинальной вместимостью 0,5, 1, 2 дм3 по ГОСТ 1770-74;
термометр лабораторный с ценой деления 0,1°С по ГОСТ 28498-90.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых мерников с требуемой точностью.
Знак поверки наносится на свидетельство о поверке. Мерники пломбируют с нанесением знака поверки.
Изготовитель
Шебекинский машиностроительный завод (изготовлены в 1967-1970 г. г.)
Адрес: г. Шебекино, Белгородской обл., ул. Октябрьская, д. 11
Испытательный центр
ФБУ «Государственный региональный центр стандартизации, метрологии и испытаний в Республике Татарстан» (ФБУ «ЦСМ Татарстан»)Адрес: 420029, Республика Татарстан, г. Казань, ул. Журналистов, д. 24
Телефон/факс: (843) 291-08-33
Е-mail: isp13@tatcsm.ru
Принцип работы мерников основан на измерении объёма жидкости методом слива или налива и предназначен для измерения жидкости в объёме полной вместимости.
Конструктивно мерники выполнены в виде наклонного цилиндра с эллиптическими днищами и вертикальной горловиной. Угол наклона к горизонтальной плоскости более 3°, что обеспечивает полный слив измеряемой жидкости и выход воздуха. Вертикальная горловина имеет два диаметрально расположенных смотровых окна, на переднем смотровом окне укреплена шкальная пластина с отметкой номинальной вместимости. Другое смотровое окно служит для подсвечивания при измерении. В горловине мерника установлена наливная труба для донного налива жидкости и переливная труба для автоматического поддержания уровня жидкости на отметке, соответствующей номинальной вместимости. Горловина закрывается крышкой, в которой имеется устройство (воздушник) для сообщения внутренней полости мерника с атмосферой и одновременно служит предохранительным устройством от выброса жидкости при наливе. В нижней точке внутренней поверхности мерника имеется патрубок с краном для слива.
Мерники устанавливаются на опорах и с помощью домкратов, по ампуле уровня устанавливаются в вертикальное положение.
По переднему конусу мерников на равных расстояниях расположены три крана для отбора проб и термометр.
Общий вид мерников представлен на рисунке 1.
а) заводской № 1
б) заводской № 2
в) заводской № 6 г) заводской № 7
Рисунок 1 - Общий вид мерников 787-М
Схема обозначение места нанесения знака поверки и пломбировки несанкционированного доступа, представлены на рисунках 2а и 2б.
от
Рисунок 2а - Схема обозначение места нанесения знака поверки мерников 787-М зав. №№ 1, 2, 6, 7
Рисунок 2б - Схема пломбировки мерников 787-М зав.№№ 1, 2, 6, 7 от несанкционированного доступа
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики мерников
|
Наименование характеристики |
Значение | |
|
Заводские номера | ||
|
1 |
2, 6, 7 | |
|
Номинальная вместимость, дм3 |
3700 |
2500 |
|
Пределы допускаемой относительной погрешности при температуре 20 °С, от номинального значения полной вместимости, % |
±0,2 | |
Таблица 2 - Технические характеристики мерников
|
Наименование характеристики |
Значение | |
|
Заводские номера | ||
|
1 |
2, 6, 7 | |
|
Габаритные размеры (Диаметр х Длина х Высота), мм, не более |
810х3790х1127 |
1127х3092х2310 |
|
Условия эксплуатации: | ||
|
- температура окружающего воздуха, °С |
от +10 до +30 | |
|
- относительная влажность, % |
от 30 до 80 от 84 до 106 | |
|
- атмосферное давление, кПа | ||
