Номер по Госреестру СИ: 90001-23
90001-23 Уровнемеры радарные
(RRF)
Назначение средства измерений:
Уровнемеры радарные RRF (далее - уровнемеры) предназначены для бесконтактного измерения уровня жидкостей, паст, шламов, суспензий, пульп и различных сыпучих материалов в открытых и закрытых емкостях или емкостях, работающих под высоким давлением и при высокой температуре измеряемой среды.
Уровнемеры допускается применять для передачи единицы уровня (длины) рабочим средствам измерений.
Внешний вид.

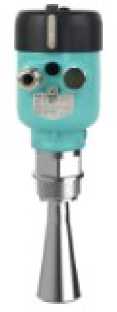

Уровнемеры радарные
Рисунок № 1
Внешний вид.

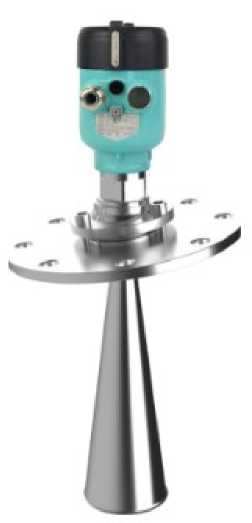

Уровнемеры радарные
Рисунок № 2
Внешний вид.

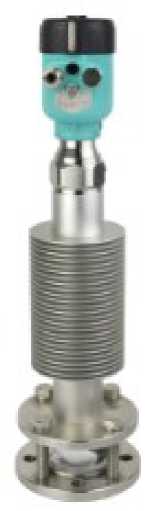

Уровнемеры радарные
Рисунок № 3
Внешний вид.
Уровнемеры радарные
Рисунок № 4
Внешний вид.
Уровнемеры радарные
Рисунок № 5
Внешний вид.
Уровнемеры радарные
Рисунок № 6
Программное обеспечение
Программное обеспечение (далее - ПО) реализует алгоритмы вычисления и контроля параметров уровнемера, необходимые для измерения уровня жидкостей, паст, шламов, суспензий, пульп и различных сыпучих материалов.
Конфигурационные параметры и ПО защищены от преднамеренных и непреднамеренных изменений системой паролей с разграничением уровней доступа. Все изменения конфигурационных параметров сохраняются в защищённой области памяти.
Идентификационные данные программного обеспечения приведены в таблице 1.
Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение | ||
RRF5 |
RRF1 |
RRF4 | |
Идентификационное наименование ПО |
FEEJOY | ||
Номер версии (идентификационный номер) ПО, не ниже |
xx.4.xx |
xxxx.08.xx |
x.I.xxxx.x |
Цифровой идентификатор ПО |
не отображается | ||
Примечание - «х» может принимать значение от 0 до 9 и не относится к метрологически значимой части ПО. |
Знак утверждения типа
Знак утверждения типа наноситсяна маркировочную табличку, закреплённую на боковой поверхности преобразователя сигналов, при помощи наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в п. 1.4 руководств по эксплуатации У.201010 РЭ (Уровнемеры радарные RRF1), У.201040 РЭ (Уровнемеры радарные RRF4), У.201050 РЭ (Уровнемеры радарные RRF5).
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
Техническая документация «FEEJOY Technology (Shanghai) CO., Ltd», Китай.
Правообладатель«FEEJOY Technology (Shanghai) CO., Ltd», Китай
Адрес: No. 62, Lane 818, XiaNing Rd., Jinshan Industrial Park, Shanghai, China
Телефон: +86 2157274400
Web-сайт: www.feejoygroup.com
E-mail: export01@feejoy.com
Изготовитель
«FEEJOY Technology (Shanghai) CO., Ltd», КитайАдрес: No. 62, Lane 818, XiaNing Rd., Jinshan Industrial Park, Shanghai, China
Телефон: +86 2157274400
Web-сайт: www.feejoygroup.com
E-mail: export01@feejoy.com
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46Тел.: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Правообладатель
«FEEJOY Technology (Shanghai) CO., Ltd», КитайАдрес: No. 62, Lane 818, XiaNing Rd., Jinshan Industrial Park, Shanghai, China
Телефон: +86 2157274400
Web-сайт: www.feejoygroup.com
E-mail: export01@feejoy.com
Принцип работы уровнемеров основан на частотном методе измерения расстояния до объекта. Используемый радарный принцип называется частотно-модулированная незатухающая волна (FMCW). При измерении используется высокочастотный сигнал, частота излучения которого во время измерения линейно возрастает. Излучаемый сигнал отражается от поверхности измеряемого продукта и с небольшой временной задержкой принимается антенной. В электронном преобразователе сигналов уровнемера с помощью быстрого преобразования Фурье определяется разница между частотами отражённого сигнала и сигнала, излучаемого в текущий момент времени. Разность частот сигналов прямо пропорциональна расстоянию до поверхности среды (уровню от условного нуля).
Уровнемеры могут передавать измеренный параметр по токовому выходу (4 - 20) мА с наложенным протоколом HART®, по интерфейсу RS485 с использованием протоколов Modbus или PROFIBUS, по беспроводному протоколу Bluetooth.
В состав уровнемеров входят:
-
- преобразователь сигналов со встроенным дисплеем для индикации и управления (далее - преобразователь);
-
- приёмо-передающее устройство с антенной.
Уровнемеры выпускаются в следующих модификациях:
-
- RRF 1 - уровнемеры, работающие на частотах 26 ГГц;
-
- RRF 4 - уровнемеры, работающие на частотах 120 ГГц;
-
- RRF 5 - уровнемеры, работающие на частотах 80 ГГц.
Уровнемеры могут вычислять массу и объём измеряемой среды в резервуаре на основании измеренного уровня и градуировочной таблицы и плотности среды, записанных в память уровнемера.
В зависимости от назначения уровнемеры изготавливаются в стандартном, высокотемпературном, взрывозащищённом исполнениях, а также исполнение на высокое давление. Уровнемеры выпускаются со следующими типами технологических присоединений: резьбовое, фланцевое, гигиеническое.
Опционально доступны другие виды присоединений.
Общий вид уровнемеров представлен на рисунке 1.
в) фланцевое присоединение для высокотемпературного исполнения
г) резьбовое присоединение со стержневой антенной
д) резьбовое присоединение с линзовой антенной
е) резьбовое присоединение с параболической антенной
Рисунок 1 - Внешний вид уровнемеров
Нанесение знака поверки на уровнемеры не предусмотрено.
Заводские номера уровнемеров имеют буквенно-цифровой формат и наносятся на маркировочную табличку типографическим методом. Маркировочная табличка с указанием мест нанесения знака утверждения типа и заводского номера приведена на рисунке 2. Маркировочная табличка прикрепляется на боковой поверхности преобразователя сигналов.
FEEJOY
FEEJOY TECHNOLOGY (SHANGAI)CO.. LTD
Уровнемер радарный RRF
Модификация________________
Зав номер:____________________
Присоединение:_____________
Степень защиты:_____
Дата изг.:___
Диапазон измерения:________
Ed________ la:_______
Пита н ие:_______________________
©ЕП[Рисунок 2 - Пример маркировочной таблички
Таблица 2 - Метрологические характеристики
Наименование параметров и характеристик (свойств) |
Значения характеристик | ||
модификация уровнемеров | |||
RRF1 |
RRF4 |
RRF5 | |
Частота излучения, ГГ ц |
26 |
от 120 до 130 |
от 76 до 81 |
Диапазон измерений, м |
от 0,3 до 6; от 0,3 до 10 от 0,3 до 20; от 0,3 до 30; от 0,8 до 70 |
от 0,1 до 50 от 0,1 до 100 от 0,1 до 120 |
от 0,1 до 10; от 0,1 до 20; от 0,3 до 30; от 0,3 до 60; от 0,3 до 120 |
Пределы допускаемой основной абсолютной погрешности, мм |
±10 |
±5; ±2 по специсполнению (при диапазоне измерений до 50 м) |
±1 по специсполнению (при диапазоне измерений до 10 м); ±2 (при диапазоне измерений до 10 м); ±2 (при диапазоне измерений до 20 м); ±3 (при диапазоне измерений до 30 м); ±6 (при диапазоне измерений до 60 м); ±12 (при диапазоне измерений до 120 м) |
Пределы допускаемой приведенной к диапазону выходного токового сигнала погрешности при преобразовании уровня среды в стандартный токовый выходной сигнал, % |
± 0,03 |
Таблица 3 - Основные технические характеристики
Наименование параметров и характеристик (свойств) |
Значения характеристик | ||
модификация уровнемеров | |||
RRF1 |
RRF4 |
RRF5 | |
Рабочая температура, °С |
от -60 до +200 |
от -60 до +650 |
от -60 до +650 |
Температура окружающей среды, °С |
от -60 до +80 | ||
Рабочее давление, МПа |
от -0,10 до +32 | ||
Технологическое присоединение |
резьбовое; фланцевое; гигиенические | ||
Выходной сигнал |
токовый выход от 4 до 20 мА + HART; RS485 (Modbus, PROFIBUS) | ||
Подключение |
двухпроводное; четырёхпроводное | ||
Напряжение питания постоянного тока, В |
+30% 24-25% | ||
Напряжение питания переменного тока, В |
+15% 220-20% | ||
Потребляемая мощность, Вт, не более |
1 | ||
Материал корпуса |
пластмасса; алюминий | ||
Степени защиты, обеспечиваемые оболочками (код IP) по ГОСТ 14254-2015 (iEC 60529:2013) |
IP65 (с корпусом из пластмассы), IP66\IP67 (с корпусом из алюминия) | ||
Габаритные размеры преобразователя сигналов, мм, не более:
|
152 123 123 | ||
Масса преобразователя сигналов, кг, не более |
4 | ||
Средний срок службы, лет, не менее |
14 | ||
Средняя наработка на отказ, ч, не менее |
100000 |
