Принцип работы уровнемеров основан на методе импульсной рефлектометрии (TDR, Time-Domain Reflectometer): по волноводу посылается микроволновый импульс и измеряется интервал времени двойного пробега этого импульса до места неоднородности волнового сопротивления (границы раздела веществ с разной диэлектрической проницаемостью). Уровень продукта определяется как разность значений высоты установки уровнемера и измеренной дистанции.

Уровнемеры состоят из следующих функциональных блоков:

• - измерительный преобразователь (преобразователь сигналов), формирующий, излучающий и принимающий микроволновые импульсы. Он также выполняет измерение интервала времени, и по измеренному значению дистанции до поверхности и значению базовой высоты резервуара вычисляется уровень;

• - фланцевая или резьбовая система, которая соединяет волновод с преобразователем сигналов и обеспечивает герметичное механическое соединение уровнемера с емкостью;

• - волновод, по которому распространяются микроволновые сигналы;

• - встроенный индикатор (при наличии), отображающий измеренные величины.

Выходная информация передается по токовому сигналу (4 - 20) мА с наложенным протоколом HART или по протоколам связи RS485, Foundation Fieldbus.

В качестве волновода применяются:

• - двойной или одинарный трос длиной до 30 м;

• - двойной или одинарный стержень длиной до 6 м;

• - коаксиальный сенсор длиной до 6 м;

• - тросовый или стержневой волновод с покрытием из ПФА;

Общий вид уровнемеров представлен на рисунке 1.

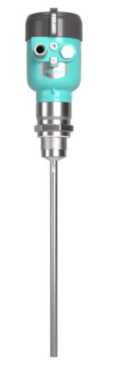

а) уровнемер с резьбовым соединением

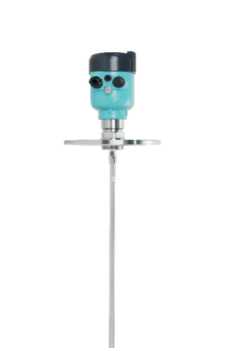

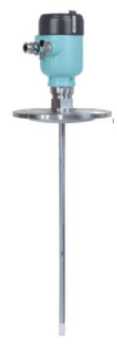

б) уровнемер с фланцевым соединением

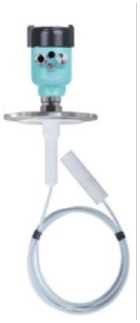

в) уровнемер с одинарным стержневым волноводом с покрытием ПФА

ж) уровнемер с одинарным стержневым волноводом

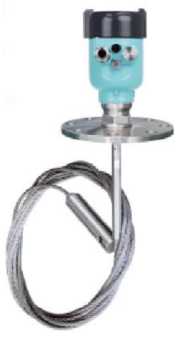

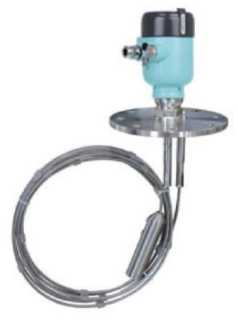

з) уровнемер с одинарным тросовым волноводом

и) уровнемер для сред с высокой температурой и давлением

RRF2

Нанесение знака поверки на уровнемеры не предусмотрено.

Заводские номера уровнемеров имеют буквенно-цифровой формат и наносятся на маркировочную табличку типографическим методом. Маркировочная табличка с указанием мест нанесения знака утверждения типа и заводского номера приведена на рисунке 2. Маркировочная табличка прикрепляется на боковой поверхности преобразователя сигналов.

FEEJOY TECHNOLOGY (SHANGAI) CO., LTD, Китай

Уровнемер рефлекс-радарный RRF2

Модель____________________

Зав. номер:______________________

Диапазон измерения:________

Рр:________ Степень защиты:

Питание:____________________

Рисунок 2 - Пример маркировочной таблички

Таблица 4 -

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики
