Номер по Госреестру СИ: 89901-23
89901-23 Счетчики воды комбинированные универсальные
(Экомера ВК)
Назначение средства измерений:
Счётчики воды комбинированные универсальные Экомера ВК (далее - счётчики) предназначены для измерений объёма воды в трубопроводах систем водоснабжения и тепловых сетей систем теплоснабжения.
Внешний вид.

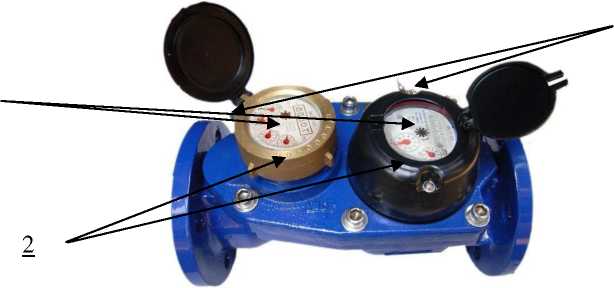

Счетчики воды комбинированные универсальные
Рисунок № 1
Внешний вид.

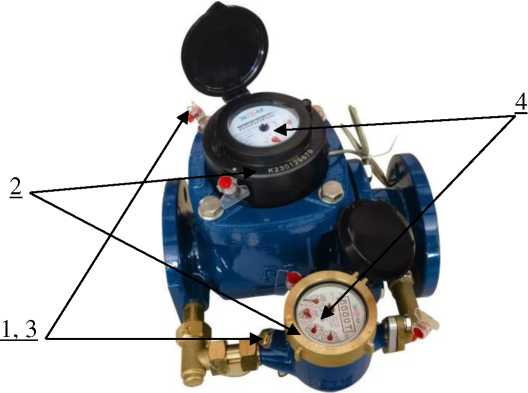

Счетчики воды комбинированные универсальные
Рисунок № 2
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом и на лицевые панели счётного механизма крыльчатого и турбинного счётчиков, входящих в состав комбинированного счётчика методом печати.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделах 4 «Устройство и принцип действия» и 5 «Размещение, монтаж и подготовка к работе» паспорта.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измерений:
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ТУ 4213-006-42847680-2022 Счётчики воды комбинированные универсальные Экомера ВК. Технические условия.
Правообладатель
Общество с ограниченной ответственностью «Сантехническая Компания «ЭКОМЕРА» (ООО «СК «ЭКОМЕРА»)
ИНН 7724311892
Юридический адрес: 121471, г. Москва, ул. Рябиновая, д. 55, стр. 3, помещ. 2-3
Тел.: (495) 66-96-726, e-mail: d.stepanov@ekomera.ru
Изготовитель
Общество с ограниченной ответственностью «Сантехническая Компания «ЭКОМЕРА» (ООО «СК «ЭКОМЕРА»)
ИНН 7724311892
Адрес: 121471, г. Москва, ул. Рябиновая, д. 55, стр. 3, помещ. 2-3
Тел.: (495) 66-96-726, e-mail: d.stepanov@ekomera.ru
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Правообладатель
Общество с ограниченной ответственностью «Сантехническая Компания «ЭКОМЕРА» (ООО «СК «ЭКОМЕРА»)
ИНН 7724311892
Юридический адрес: 121471, г. Москва, ул. Рябиновая, д. 55, стр. 3, помещ. 2-3
Тел.: (495) 66-96-726, e-mail: d.stepanov@ekomera.ru
Счётчики состоят из сборного корпуса с двумя проточными частями разных диаметров, в которых установлены турбинный и крыльчатый счётчики воды, и переключающего пружинного клапана. Каждый счётчик имеет своё отсчётное устройство.
Принцип действия турбинного и крыльчатого счётчиков основан на измерении количества оборотов турбинки и крыльчатки соответственно, вращающихся под действием потока протекающей воды. Количество оборотов турбинки (крыльчатки) пропорционально объёму воды, прошедшему через счётчик. Масштабирующие редукторы счётных механизмов преобразуют количество оборотов турбинки (крыльчатки) в объём воды и отображают на индикаторном устройстве его значение, выраженное в единицах измерения объёма (м3).
При работе счётчика поток воды поступает в проточную часть, где одна часть воды проходит через турбинный счётчик, другая часть воды проходит через крыльчатый счётчик. При уменьшении расхода воды ниже порогового значения клапан закрывается и поток воды направляется только через крыльчатый счётчик; при увеличении расхода воды выше порогового значения клапан открывается и поток воды проходит через оба счётчика. Крыльчатый счётчик защищён от перезагрузок грибовидным клапаном, который ограничивает расход воды в системе.
Объём воды, прошедшей через комбинированный счётчик, определяют путём суммирования показаний объёмов воды, измеренных крыльчатым и турбинным счётчиками.
Счётчики выпускают в следующих модификациях: Экомера ВК-50/15, Экомера ВК-50/20, Экомера ВК-65/20, Экомера ВК-80/20, Экомера ВК-100/20 и Экомера ВК-150/40, которые отличаются диаметром условного прохода, габаритными размерами и массой.
Счётчики имеют метрологический класс А или В по ГОСТ Р 50601-93.
Счётчики могут иметь импульсный выход с ценой импульса 1, 10, 100, 1000 дм3/имп. При оснащении счётчика импульсными датчиками в обозначении счётчика указывается буква «И».
Счётчики соответствуют климатическому исполнению В4 по ГОСТ 52931-2008.
Корпуса счётчиков окрашиваются в цвета, которые определяет изготовитель.
Счётчики пломбируются на регулировочном винте.
Заводской номер счётчиков имеет буквенно-цифровой формат, наносится на циферблат счётчика методом печати или на корпус методом гравировки. Знак поверки наносится на пломбу методом пломбировки и в паспорт типографским способом; знак утверждения типа - на лицевые панели счётного механизма крыльчатого и турбинного счётчиков, входящих в состав комбинированного счётчика, методом печати.
Общий вид средства измерений с указанием места пломбирования, места нанесения заводского номера, знака поверки, знака утверждения типа приведён на рисунках 1, 2.
4
1, 3
2
1, 3
4
Рисунок 1 - Общий вид счётчика с указанием
места пломбирования (1), заводского номера (2), знака поверки (3), знака утверждения типа (4)
Метрологические и основные технические характеристики приведены в таблице 1.
Таблица 1 - Метрологические и основные технические характеристики
Наименование характеристики |
Значение | |||||
Диаметр условного прохода (ДУ), мм |
50/15 |
50/20 |
65/20 |
80/20 |
100/20 |
150/40 |
Минимальный расход Qmin, м3/ч: - класс А |
0,06 |
0,1 |
0,1 |
0,1 |
0,1 |
0,4 |
- класс В |
0,03 |
0,05 |
0,05 |
0,05 |
0,05 |
0,2 |
Переходный расход Qt, м3/ч: - класс А |
0,15 |
0,25 |
0,25 |
0,25 |
0,25 |
1,0 |
- класс В |
0,12 |
0,2 |
0,2 |
0,2 |
0,2 |
0,8 |
Номинальный расход Qn, м3/ч - класс А |
15 |
15 |
25 |
40 |
60 |
100 |
- класс В |
15 |
15 |
25 |
40 |
60 |
100 |
Максимальный расход Qmax, м3/ч - класс А |
30 |
30 |
50 |
80 |
120 |
200 |
- класс В |
30 |
30 |
50 |
80 |
120 |
200 |
Порог чувствительности, м3/ч, не более |
0,015 |
0,02 |
0,055 | |||
Пределы допускаемой относительной погрешности при измерении объёма, %, в под- | ||||||
диапазонах: | ||||||
от Qmin до Qt |
±5 | |||||
от Qt (включ.) до Qmax |
±2 | |||||
Максимальное рабочее давление, МПа |
1,6 | |||||
Диапазон срабатывания переключающего устройства (клапана), м3/ч: | ||||||
- при увеличении расхода |
1,4 |
1,8 |
1,8 |
1,8 |
2,1 |
6,0 |
- при уменьшении расхода |
0,7 |
0,8 |
0,8 |
0,8 |
1,2 |
4,2 |
Габаритные размеры, мм, не более | ||||||
- длина |
320 |
320 |
420 |
420 |
420 |
550 |
- ширина |
310 |
310 |
360 |
370 |
390 |
500 |
- высота |
300 |
300 |
310 |
320 |
320 |
400 |
Масса, кг, не более |
20,0 |
24,0 |
26,0 |
28,0 |
33,0 |
64,0 |
Условия эксплуатации: | ||||||
- температура окружающего воздуха, °С |
от +5 до +50 | |||||
- относительная влажность при температуре | ||||||
35 °С, %, не более |
80 |
