Сведения о средстве измерений: 92991-24 Преобразователи давления измерительные

Номер по Госреестру СИ: 92991-24
92991-24 Преобразователи давления измерительные
(ЭКОМЕРА ПД)

Назначение средства измерений:
Преобразователи давления измерительные ЭКОМЕРА ПД предназначены для измерений разности давлений, избыточного, абсолютного и гидростатического давлений жидких и газообразных сред.

сертификация программного обеспечения
Внешний вид. Преобразователи давления измерительные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Преобразователи давления измерительные
Рисунок № 1
Внешний вид. Преобразователи давления измерительные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Преобразователи давления измерительные
Рисунок № 2
Внешний вид. Преобразователи давления измерительные, http://oei-analitika.ru рисунок № 3
Внешний вид.
Преобразователи давления измерительные
Рисунок № 3

Общие сведения

Дата публикации - 28.08.2024
Срок свидетельства - 23.08.2029
Номер записи - 194803
ID в реестре СИ - 1418282
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Общество с ограниченной ответственностью "Сантехническая Компания "ЭКОМЕРА" (ООО "СК "Экомера")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да

Город Ижевск входит в двадцатку важнейших городов России и в пятерку ведущих торговых центров на 1 000 человек. В настоящее время город по праву может использовать экономические, транспортные и культурные особенности страны, имея развитую оборонную, машиностроительную и металлургическую промышленность. И, кстати, Ижевский пруд является самым большим искусственным водоемом в Европе.

Географическое расположение Ижевска весьма удобно: существующая инфраструктура позволяет добраться практически в любую точку России - на самолете, поезде или автобусе. Например, перелет до Москвы длится всего 2 часа. К сожалению, пока аэропорт города не может похвастаться международным статусом, поэтому путешественникам из Удмуртии приходится ездить в Казань или Нижнекамск, где расположены ближайшие международные аэропорты.

Железнодорожная сеть традиционно высоко развита - всего в часе (или получасе - в зависимости от скорости движения) езды от Ижевска находится крупная железнодорожная станция Агрыз, а в паре часов - еще более крупная станция Балезино, где можно сделать пересадку или купить билет на проходящие поезда во всех направлениях.

Ижевск - развитый промышленный центр Удмуртии и Урала. Город известен в стране и в мире производством высококачественных сталей, развитым машиностроением, в частности: производством оружия и военной техники, стрелкового, охотничьего и нарезного оружия, автомобилей, приборостроения, пищевой промышленности. Основной целью развития промышленного сектора экономики г. Ижевска является сохранение и развитие имеющегося производственного потенциала путем его реструктуризации и адаптации к изменившимся экономическим условиям.

Основой экономического и социального развития города Ижевска является промышленное производство с долей численности работников 31,7% от среднесписочной численности работников организаций города Ижевска. Промышленные предприятия являются основными плательщиками налогов в бюджет города.

Отчет "Анализ рынка поверки в Ижевске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ижевск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2001 от 2024.08.23 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Преобразователи давления измерительные (ЭКОМЕРА ПД)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "Сантехническая Компания "ЭКОМЕРА" (ООО "СК "Экомера")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
69675-17
11.12.2027
Счетчики воды крыльчатые универсальные (с антимагнитной защитой), ЭКОМЕРА
Общество с ограниченной ответственностью "Сантехническая Компания "ЭКОМЕРА" (ООО "СК "Экомера") (РОССИЯ г. Москва)
ОТ
МП
6 лет
71840-18
11.07.2029
Счетчики воды турбинные универсальные, Экомера-Ф
Общество с ограниченной ответственностью "Сантехническая Компания "ЭКОМЕРА" (ООО "СК "Экомера") (РОССИЯ г. Москва)
ОТ
МП
6 лет
73683-18
29.12.2028
Манометры, вакуумметры и мановакуумметры показывающие деформационные, ЭКОМЕРА МД
Общество с ограниченной ответственностью "Сантехническая Компания "ЭКОМЕРА" (ООО "СК "Экомера") (РОССИЯ г. Москва)
ОТ
МП
2 года
80332-20
28.12.2025
Счетчики воды крыльчатые универсальные, САПФИР
Общество с ограниченной ответственностью "Сантехническая Компания "ЭКОМЕРА" (ООО "СК "Экомера") (РОССИЯ г. Москва)
ОТ
МП
6 лет
82125-21
07.07.2026
Термометры биметаллические, ЭКОМЕРА БТ
Общество с ограниченной ответственностью "Сантехническая Компания "ЭКОМЕРА" (ООО "СК "Экомера") (РОССИЯ г. Москва)
ОТ
МП
2 года
89901-23
04.09.2028
Счетчики воды комбинированные универсальные, Экомера ВК
Общество с ограниченной ответственностью "Сантехническая Компания "ЭКОМЕРА" (ООО "СК "Экомера") (РОССИЯ г. Москва)
ОТ
МП
6 лет
91346-24
20.02.2029
Напоромеры, тягомеры, тягонапоромеры показывающие деформационные, ЭКОМЕРА
Общество с ограниченной ответственностью "Сантехническая Компания "ЭКОМЕРА" (ООО "СК "Экомера") (РОССИЯ г. Москва)
ОТ
МП
1 год
92991-24
23.08.2029
Преобразователи давления измерительные, ЭКОМЕРА ПД
Общество с ограниченной ответственностью "Сантехническая Компания "ЭКОМЕРА" (ООО "СК "Экомера") (РОССИЯ г. Москва)
ОТ
МП
3 года
92991-24
23.08.2029
Преобразователи давления измерительные, ЭКОМЕРА ПД
Общество с ограниченной ответственностью "Сантехническая Компания "ЭКОМЕРА" (ООО "СК "Экомера") (РОССИЯ г. Москва)
ОТ
МП
3 года

Кто поверяет Преобразователи давления измерительные (ЭКОМЕРА ПД)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Преобразователи давления измерительные (ЭКОМЕРА ПД)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Преобразователи имеют встроенное программное обеспечение (далее - ПО), установленное в энергонезависимую память и выполняющее функции обработки преобразования измеренного давления силы постоянного тока или постоянного напряжения (и) или цифровым сигналом в стандарте HART. Данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс пользователем.

Конструкция преобразователей исключает возможность несанкционированного влияния на ПО и измерительную информацию. ПО содержит метрологически значимую и незначимую части, а в целом является метрологически значимым.

Метрологические характеристики преобразователей нормированы с учётом влияния ПО.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - высокий в соответствии с рекомендациями Р 50.2.077-2014. ПО защищено от преднамеренных изменений с помощью специальных программных средств.

Идентификационные данные ПО преобразователей приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Setonline Rtu

Номер версии (идентификационный номер) ПО

1.0

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

-


Знак утверждения типа

Знак утверждения типа

наносится на эксплуатационную документацию типографским способом и на шильдик или корпус преобразователей фотохимическим методом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в разделе 4 «Устройство и работа» руководства по эксплуатации 26.51.52-008-42847680-2023 РЭ.


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 31 августа 2021 г. № 1904 «Об утверждении Государственной поверочной схемы для средств измерений разности давлений до 1^105 Па»;

Приказ Росстандарта от 6 декабря 2019 г. № 2900 «Об утверждении государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10-1 - 1^107 Па»;

Приказ Росстандарта от 31 августа 2021 г. № 1904 «Об утверждении государственной поверочной схемы для средств измерений разности давлений до 1^105 Па»;

ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия;

ТУ 26.51.52-008-42847680-2023 Преобразователи давления измерительные ЭКОМЕРА ПД.

Правообладатель

Общество с ограниченной ответственностью «Сантехническая Компания «ЭКОМЕРА» (ООО «СК «Экомера»)

ИНН 7724311892

Юридический адрес: 121471, г. Москва, ул. Рябиновая, д. 55, стр. 3, помещ. 2-3 Телефон: +7 (495) 669-67-26

E-mail: info@ekomera.ru

Web-сайт: http://ekomera.ru/

Изготовитель

Общество с ограниченной ответственностью «Сантехническая Компания «ЭКОМЕРА» (ООО «СК «Экомера»)
ИНН 7724311892
Адрес: 121471, г. Москва, ул. Рябиновая, д. 55, стр. 3, помещ. 2-3 Телефон: +7 (495) 669-67-26
E-mail: info@ekomera.ru
Web-сайт: http://ekomera.ru/

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00
Факс: +7 (499) 124-99-96
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru

Правообладатель

Общество с ограниченной ответственностью «Сантехническая Компания «ЭКОМЕРА» (ООО «СК «Экомера»)
ИНН 7724311892
Юридический адрес: 121471, г. Москва, ул. Рябиновая, д. 55, стр. 3, помещ. 2-3 Телефон: +7 (495) 669-67-26
E-mail: info@ekomera.ru
Web-сайт: http://ekomera.ru/

Конструктивно преобразователи давления измерительные ЭКОМЕРА ПД выполнены в виде единого корпуса, в котором расположены чувствительный элемент и преобразовательный блок.

Принцип действия преобразователей давления измерительных ЭКОМЕРА ПД основан на упругой деформации пластины первичного тензорезистивного преобразователя, установленного на системе мембран. Под воздействием измеряемого давления система мембран воздействует на пластину первичного тензорезистивного преобразователя, что приводит к изменению электрического сопротивления. При этом возникает электрический сигнал, пропорциональный измеряемому давлению. Для передачи измерительной информации в датчиках используются унифицированные аналоговые выходные сигналы силы постоянного тока или постоянного напряжения (и) или цифровым сигналом в стандарте HART. Преобразователи давления измерительные ЭКОМЕРА ПД могут изготавливаться со встроенной индикацией выходного давления.

К данному типу средства измерений относятся 6 модификаций: ЭКОМЕРА ПД-А, ЭКОМЕРА ПД-И, ЭКОМЕРА ПД-В, ЭКОМЕРА ПД-Д, ЭКОМЕРА ПД-Г, ЭКОМЕРА ПД-ИВ.

Преобразователи давления

измерительные

ЭКОМЕРА

ПД-А

предназначены

для

измерений абсолютного давления.

Преобразователи давления

измерительные

ЭКОМЕРА

ПД-И

предназначены

для

измерений избыточного давления.

Преобразователи давления

измерительные

ЭКОМЕРА

ПД-В

предназначены

для

измерений разрежения давления.

Преобразователи давления

измерительные

ЭКОМЕРА

ПД-Д

предназначены

для

измерений разности давлений.

Преобразователи давления

измерительные

ЭКОМЕРА

ПД-Г

предназначены

для

измерений гидростатического давления.

Преобразователи давления измерительные

ЭКОМЕРА

ПД-ИВ

предназначены

для

измерений давления-разрежения.

Преобразователи давления

измерительные

исполнения

SMART

предназначены

для

измерений избыточного, абсолютного, давления-разрежения или разности давлений. Коэффициент перенастройки верхнего предела измерений от 1:1 до 1:20. При перенастройке верхнего предела измерений от 1:1 до 1:5 дополнительная погрешность отсутствует.

Предусмотрена возможность учета дополнительной погрешности от изменения температур программным обеспечением преобразователя.

Код исполнения приборов имеет следующую структуру:

ЭКОМЕРА ПД-Х- SMART -Х..ХХ-Х-ХХ-ХХ

1            2     3*       4    5   6   7

1

обозначение прибора

2

вид измеряемого давления (А - абсолютное, И - избыточное, Д - разность давлений, В - разрежение, Г - гидростатическое, ИВ - давление-разрежение

3*

указывается только для исполнения SMART

4

диапазон измерений (в соответствии с таблицей 2)

5

способ присоединения к измерительному процессу (01 - М20х1,5; 02 - G1/2; 03-М22х1,5; 04 - G1/4; 05 - G1/8; 06 - М12х1; 07 - разделитель сред; 08 - охладитель; 09 -фланцевое присоединение; 10 - датчик погружного типа; G1 - фронтальная мембрана)

6

выходной сигнал (42 - (4-20) мА; 01 - (0-10) В; 24 - (20-4) мА; 05В - (0-5) В; 05 - (0-5) мА; 0545 - (0,5-4,5) В; 50 - (5-0) мА; 02 - (0-20) мА; 20 - (20-0) мА; 042 - (0,4-2) В; 05105 - (0,5-10,5) В

7

пределы основной допускаемой приведенной погрешности (от 0,1 до 1)

* Указывается только для преобразователей исполнения SMART.

Код исполнения на приборе может быть сокращен до 2 или до 3 пунктов. Полный код исполнения указывается в паспорте на прибор.

Все модификации приборов могут изготавливаться в различных исполнениях, отличающихся метрологическими характеристиками или конструктивными особенностями.

Датчики в стандартном исполнении изготавливаются с возможностью корректировки выходного сигнала, соответствующего нижнему пределу измерений.

Общий вид преобразователей давления измерительных ЭКОМЕРА ПД представлен на рисунках 1-3.

Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится на корпус или шильдик фотохимическим методом, методом гравировки или любым способом, обеспечивающим долговечность нанесения, и имеет цифровое или буквенноцифровое обозначение.

Внешний вид. Преобразователи давления измерительные (ЭКОМЕРА ПД), http://oei-analitika.ru

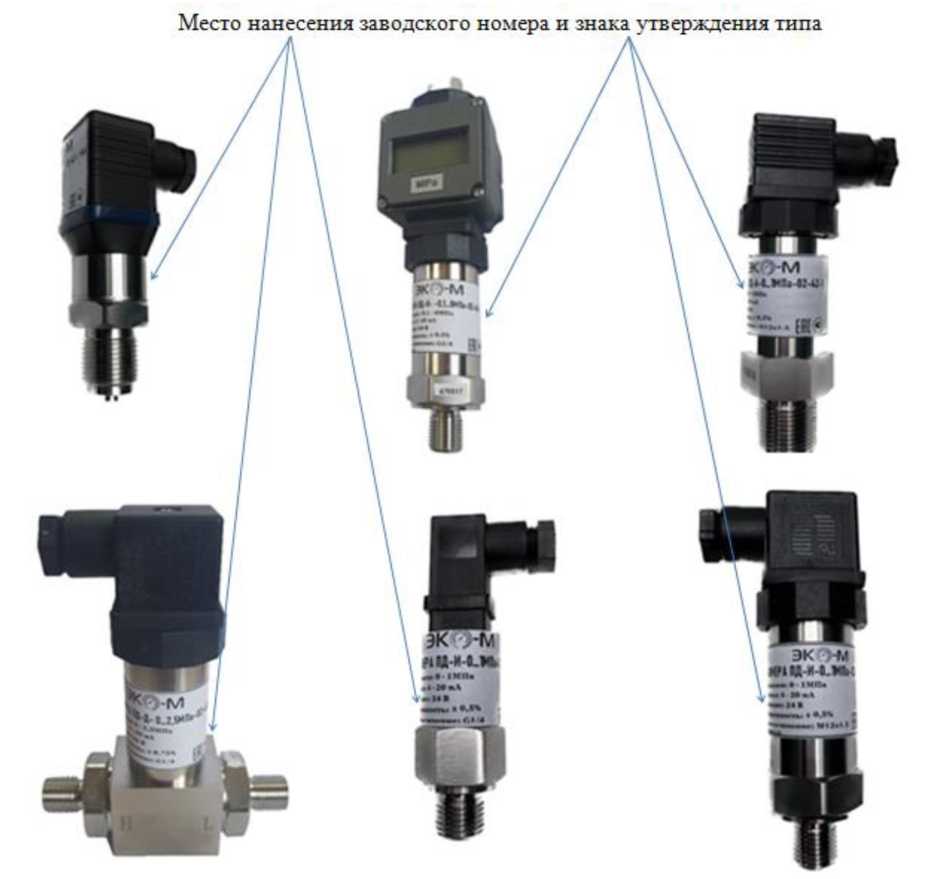

Рисунок 1 - общий вид преобразователей давления ЭКОМЕРА ПД-А, ЭКОМЕРА ПД-И, ЭКОМЕРА ПД-Д, ЭКОМЕРА ПД-ИВ

Внешний вид. Преобразователи давления измерительные (ЭКОМЕРА ПД), http://oei-analitika.ru

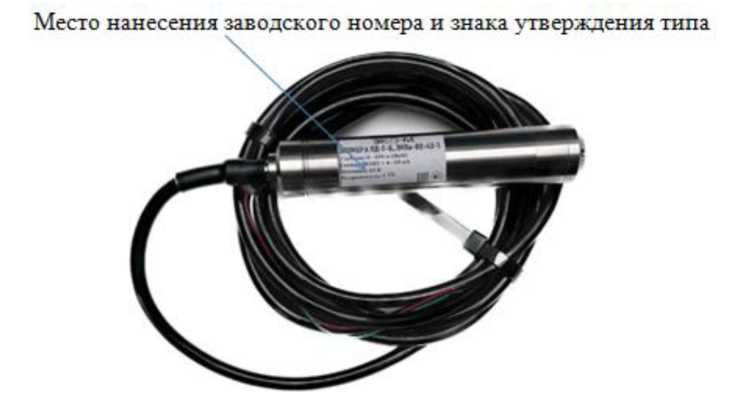

Рисунок 2 - общий вид преобразователей давления ЭКОМЕРА ПД-Г

Внешний вид. Преобразователи давления измерительные (ЭКОМЕРА ПД), http://oei-analitika.ru

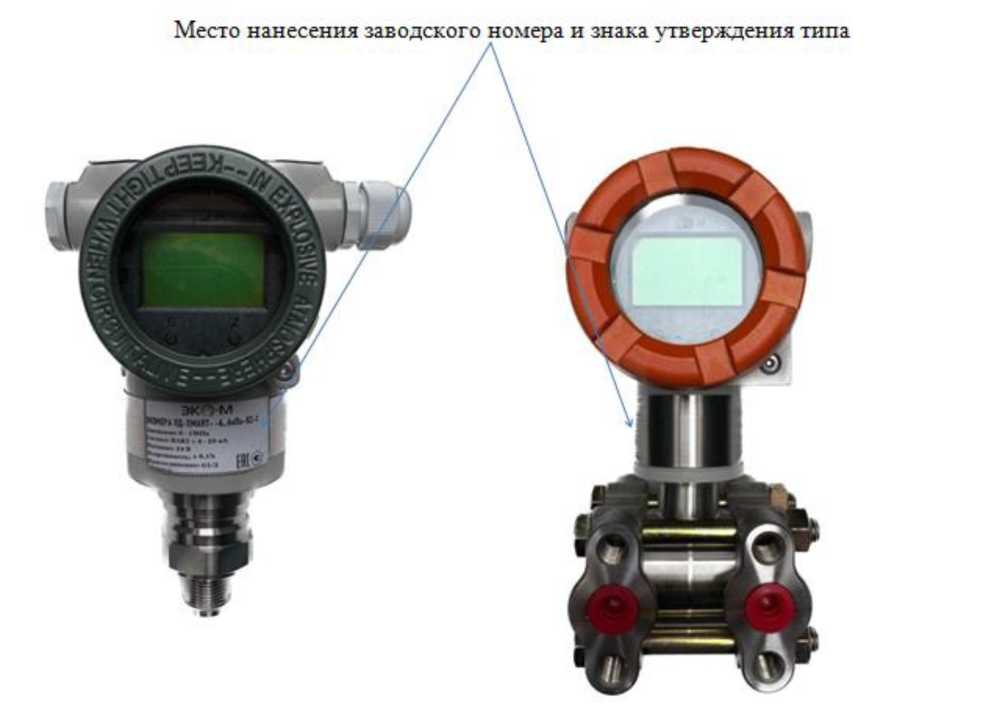

Рисунок 3 - общий вид преобразователей давления ЭКОМЕРА ПД-SMART

Пломбирование преобразователей не предусмотрено.


Таблица 4 -

Наименование

Обозначение

Количество

Преобразователь давления измерительный

ЭКОМЕРА ПД

1 шт.

Руководство по эксплуатации

-

1 экз.

Паспорт

-

1 экз.


Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

минимальное

максимальное

Диапазон измерений*

  • - избыточного давления

  • - абсолютного давления

  • - разрежения

  • - избыточного давления-разрежения

  • - разности давлений

  • - гидростатического давления

от 0 до 0,16 кПа от 0 до 2 кПа от -0,16 до 0 кПа от -0,08 до +0,08 кПа

от 0 до 0,16 кПа от 0 до 0,4 м вод. ст.

от 0 до 100 МПа от 0 до 100 МПа от -0,1 до 0 МПа от -0,1 до +16,0 МПа от -0,1 до +16,0 МПа от 0 до 100 м вод. ст.

Выходной сигнал

от 4 до 20 мА, от 20 до 4 мА,

от 0 до 5 мА, от 5 до 0 мА, от 0 до 20 мА, от 20 до 0 мА, от 0 до 5 В, от 0 до 10 В, от 0,4 до 2,0 В,

от 0,5 до 4,5 В, от 0,5 до 10,5 В

Пределы основной допускаемой приведенной погрешности измерений давления Yв в диапазоне температур от +21 °С до +25 °С, % от диапазона измерений

±0,1; ±0,15; ±0,25; ±0,50; +1,0

Пределы основной допускаемой приведенной погрешности измерений давления при установленном диапазоне измерений в диапазоне температур от +21 °С до +25 °С, % от диапазона измерений **

Yд = Yв (к : 5)

Пределы допускаемой дополнительной приведенной погрешности измерений давления, вызванной отклонением температуры от нормальных условий в диапазоне температур от -15 °С до +85 °С, % от диапазона измерений на 10 °С

±0,1; ±0,15; ±0,25; ±0,45; +0,60

Пределы допускаемой дополнительной приведенной погрешности измерений давления, вызванной отклонением температуры от нормальных условий в диапазоне температур от -45 °С до -15 °С, % от диапазона измерений на 10 °С

±0,15; ±0,25; ±0,45; +0,60; +0,75

* - возможно изготовление в других единицах давления, допущенных к применению на территории РФ.

** - для датчиков исп. SMART с коэффициентом перенастройки диапазона от 1:5 до 1:20

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Напряжение питания, В

24±1

Габаритные размеры, мм, не более

150x140x210

Масса, кг, не более

4,0

Корпус

нержавеющая сталь

12Х18Н10Т

Степень защиты от воздействия воды и пыли по ГОСТ 14254-2015

IP54, IP65, IP67;

IP68 (гидростатические датчики)

Условия эксплуатации:

  • - основной рабочий диапазон температуры окружающей среды, °С

  • - максимальный диапазон температуры окружающей среды, °С

от +21 до +25

от -50 до +85

Наработка на метрологический отказ, ч

65000

Средний срок службы, лет, не менее

12


Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
