Номер по Госреестру СИ: 80332-20
80332-20 Счетчики воды крыльчатые универсальные
(САПФИР)
Назначение средства измерений:
Счетчики воды крыльчатые универсальные САПФИР (далее - счетчики) предназначены для измерений объема воды в трубопроводах систем водоснабжения и теплоснабжения.

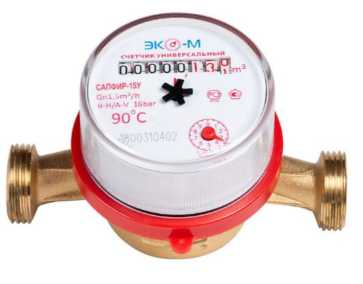

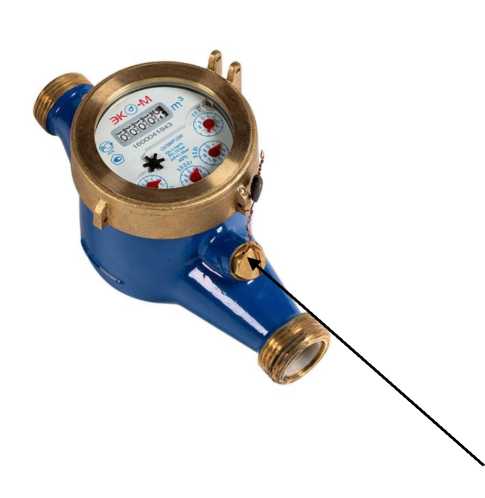

Внешний вид.
Счетчики воды крыльчатые универсальные
Рисунок № 1
Внешний вид.
Счетчики воды крыльчатые универсальные
Рисунок № 2

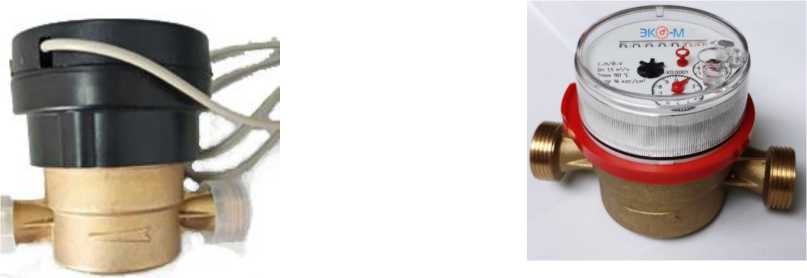

Внешний вид.
Счетчики воды крыльчатые универсальные
Рисунок № 3

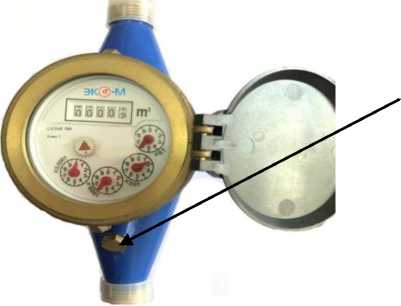

Внешний вид.
Счетчики воды крыльчатые универсальные
Рисунок № 4
Внешний вид.
Счетчики воды крыльчатые универсальные
Рисунок № 5
Внешний вид.
Счетчики воды крыльчатые универсальные
Рисунок № 6
Внешний вид.
Счетчики воды крыльчатые универсальные

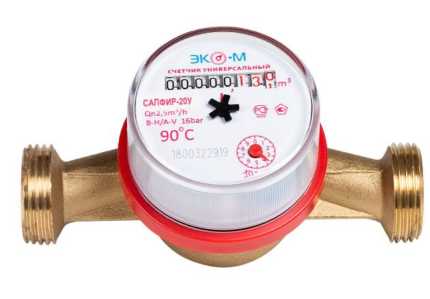

Рисунок № 7
Внешний вид.
Счетчики воды крыльчатые универсальные
Рисунок № 8
Внешний вид.
Счетчики воды крыльчатые универсальные
Рисунок № 9

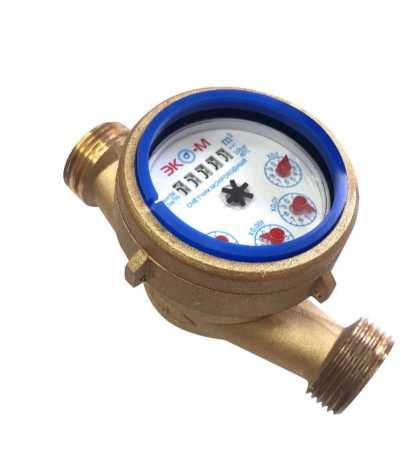

Внешний вид.
Счетчики воды крыльчатые универсальные
Рисунок № 10
Общие сведения
Дата публикации - 17.01.2021
Срок свидетельства - 28.12.2025
Номер записи - 179563
ID в реестре СИ - 1384860
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 6 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Экомера-15, Экомер 15, эко15, эко, Сапфир-25, САПФИР-15, Cапфир-15,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Сантехническая Компания "ЭКОМЕРА" (ООО "СК "Экомера")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 9874
Выдано извещений - 0
Кол-во периодических поверок - 361
Кол-во средств измерений - 3764
Кол-во владельцев - 3
Усредненный год выпуска СИ - 2021
МПИ по поверкам - 2190 дн.
Приказы РСТ, где упоминается данный тип СИ
№2068 от 2022.08.19 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Счетчики воды крыльчатые универсальные (САПФИР)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Сантехническая Компания "ЭКОМЕРА" (ООО "СК "Экомера")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
69675-17 11.12.2027 |
Счетчики воды крыльчатые универсальные (с антимагнитной защитой), ЭКОМЕРА Общество с ограниченной ответственностью "Сантехническая Компания "ЭКОМЕРА" (ООО "СК "Экомера") (РОССИЯ г. Москва) |
ОТ МП |
6 лет |
|
71840-18 11.07.2029 |
Счетчики воды турбинные универсальные, Экомера-Ф Общество с ограниченной ответственностью "Сантехническая Компания "ЭКОМЕРА" (ООО "СК "Экомера") (РОССИЯ г. Москва) |
ОТ МП |
6 лет |
|
73683-18 29.12.2028 |
Манометры, вакуумметры и мановакуумметры показывающие деформационные, ЭКОМЕРА МД Общество с ограниченной ответственностью "Сантехническая Компания "ЭКОМЕРА" (ООО "СК "Экомера") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
|
80332-20 28.12.2025 |
Счетчики воды крыльчатые универсальные, САПФИР Общество с ограниченной ответственностью "Сантехническая Компания "ЭКОМЕРА" (ООО "СК "Экомера") (РОССИЯ г. Москва) |
ОТ МП |
6 лет |
|
82125-21 07.07.2026 |
Термометры биметаллические, ЭКОМЕРА БТ Общество с ограниченной ответственностью "Сантехническая Компания "ЭКОМЕРА" (ООО "СК "Экомера") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
|
89901-23 04.09.2028 |
Счетчики воды комбинированные универсальные, Экомера ВК Общество с ограниченной ответственностью "Сантехническая Компания "ЭКОМЕРА" (ООО "СК "Экомера") (РОССИЯ г. Москва) |
ОТ МП |
6 лет |
|
91346-24 20.02.2029 |
Напоромеры, тягомеры, тягонапоромеры показывающие деформационные, ЭКОМЕРА Общество с ограниченной ответственностью "Сантехническая Компания "ЭКОМЕРА" (ООО "СК "Экомера") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
92991-24 23.08.2029 |
Преобразователи давления измерительные, ЭКОМЕРА ПД Общество с ограниченной ответственностью "Сантехническая Компания "ЭКОМЕРА" (ООО "СК "Экомера") (РОССИЯ г. Москва) |
ОТ МП |
3 года |
|
92991-24 23.08.2029 |
Преобразователи давления измерительные, ЭКОМЕРА ПД Общество с ограниченной ответственностью "Сантехническая Компания "ЭКОМЕРА" (ООО "СК "Экомера") (РОССИЯ г. Москва) |
ОТ МП |
3 года |
Отчет IS_6 представляет собой инструмент, позволяющий получить сводную информацию по областям измерений и соотношении между импортными, отечественными и недружественными странами по количеству поверок, типов СИ и производителей. Для построения отчета необходимо выбрать интересующий год и нажать кнопку "Далее".
Отчет представляет собой таблицу с 3 колонками по группам стран (отечественные, импортные и недружественные), где для каждой из областей измерений приводится сводная статистика по количеству СИ, попавших в каждую из колонок, количеству уникальных производителей и суммарное количество поверок.
Кто поверяет Счетчики воды крыльчатые универсальные (САПФИР)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «СК «Экомера» (RA.RU.314080) | 6091 | 2243 | 6091 | 0 | 0 | 6091 | 6091 | 0 | ||
| ООО"МЕТРОЛОГИЯ" (RA.RU.312933) | 3 | 0 | 3 | 0 | 0 | 0 | 0 | |||
| ООО "ГК ЖКХ РЕСУРС" (RA.RU.312041) | 201 | 201 | 0 | 0 | 201 | 201 | 0 | |||
| ООО "ЛОЦМАНГРУПП" (RA.RU.312197) | 3568 | 3213 | 355 | 0 | 3568 | 3213 | 355 | |||
| ООО "ЦСМ" (RA.RU.312904) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ООО "ЕМС" (RA.RU.314181) | 8 | 8 | 0 | 0 | 8 | 8 | 0 | |||
| ООО «ГК-ГИДРО» (RA.RU.312963) | 2 | 0 | 2 | 0 | 0 | 0 | 0 |
Стоимость поверки Счетчики воды крыльчатые универсальные (САПФИР)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Счетчики имеют встроенное, неперезагружаемое программное обеспечение (ПО), устанавливаемое в энергонезависимую память при изготовлении. Метрологические характеристики счетчиков нормированы с учетом влияния программного обеспечения.
ПО счетчика разделено на метрологически значимую и метрологически незначимую части. К метрологически значимой части относятся программные модули, выполняющие функции сбора, передачи, обработки и представления измерительной информации. К метрологически незначимой части относятся программные модули меню, формата отображения данных, структуры коммуникационного протокола.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Т аблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | ||||
|
Канал передачи данных |
MB |
RS |
L |
N |
W |
|
Идентификационное наименование ПО |
Ekomera_MBus |
Ekomera_RS |
Lora_868 |
Ekomera_Serv |
Ekomera_Serv |
|
Номер версии (идентификационный номер) ПО |
Не ниже 1.0хх* |
Не ниже 1.0хх* |
Не ниже 1.0хх* |
Не ниже 1.0хх* |
Не ниже 1.0хх* |
|
Цифровой идентификатор ПО |
- |
- |
- |
- |
- |
|
* обозначение «х» в записи номера версии заменяет элементы, отвечает за метрологически незначимую часть. | |||||
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом, а также на лицевую панель счетчика методом флексографии.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к счетчикам воды крыльчатым универсальным САПФИРПриказ Росстандарта № 256 от 07.02.2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости.
ТУ 4213-005-42847680-2020 Счетчики воды крыльчатые универсальные САПФИР. Технические условия.
Поверка
Поверкаосуществляется по документу МП 31-221-2020 «ГСИ. Счетчики воды крыльчатые универсальные САПФИР. Методика поверки», утвержденному УНИИМ - филиалом ФГУП «ВНИИМ им.Д.И.Менделеева» 31.07.2020 г.
Основное средство поверки:
- эталон единицы объёмного расхода жидкости 3 разряда в соответствии с ГПС (часть 1), утвержденной приказом Росстандарта от 07.02.2018 г. № 256 в диапазоне значений от 0,012 до 200 м3/ч.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится в руководство по эксплуатации (паспорт) и (или) в свидетельство о поверке.
Изготовитель
Общество с ограниченной ответств енностью «Сантехническая Компания «ЭКОМЕРА» (ООО «СК «ЭКОМЕРА»), ИНН 7724311892Адрес: 121471, г. Москва, ул. Рябиновая, д. 55, строение 3, пом.2-3 Тел.: (495) 66-96-726, e-mail: d.stepanov@ekomera.ru
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им.Д.И.Менделеева»Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Тел. (343) 350-26-18, факс: (343) 350-20-39, e-mail: uniim@uniim.ru.
Принцип действия счетчиков основан на измерении числа оборотов крыльчатки, вращающейся под действием потока протекающей воды. Количество оборотов крыльчатки пропорционально объему воды, протекающей через счетчик.
Счётчики состоят из проточной части, в которой расположена крыльчатка, счетного механизма и индикаторного устройства. Вода подается во входной патрубок проточной части счетчика через сетчатый фильтр, поступает на крыльчатку и выходит через выходной патрубок. Редуктор счетного механизма преобразует обороты крыльчатки в значение на индикаторном устройств е, выраженное в единицах измерения объема.
Счетчики выпускаются в следующих модификациях в зависимости от диаметра условного прохода (ДУ): САПФИР-15, САПФИР-20, САПФИР-25, САПФИР-32, САПФИР-40 и САПФИР-50 (ДУ соответственно 15, 20, 25, 32, 40 и 50 мм).
Счетчики, имеющие механизм, через который протекает жидкость являются мокро-ходными и имеют в обозначении букву «М». Счетчики, имеющие изолированный от воды счетный механизм, являются сухоходными (буква «М» в обозначении отсутствует).
Счетчики, предназначенные для измерения объема воды с температурой в диапазоне (5 - 90) °С имеют корпус красного цвета или наклейку красного цвета, или красное зажимное кольцо, или в обозначении букву «Г»; счетчики, предназначенные для измерения объема воды с температурой в диапазоне (5 - 40) °С имеют корпус синего цвета или наклейку синего цвета, или синее зажимное кольцо, или букву «Х» в обозначении.
Счетчики выпускаются под логотипом «ЭКО-М». Логотип может быть изменен по решению изготовителя.
Счетчики имеют метрологический класс А, В или С по ГОСТ Р 50601-93.
Счетчики могут иметь импульсный выход с ценой импульса 1, 10, 100, 1000 дм3/имп. При оснащении счетчика импульсными датчиками в обозначении счетчика указывается буква «И».
Счетчики могут дополнительно комплектоваться системой дистанционной передачи данных через интерфейсы типа RS-485, RS-232C и через каналы беспроводной связи (радиоканалы) посредством радиомодуля и энергоэффективных сетей дальнего радиуса действия.
Счетчики, использующие канал передачи данных RS-485, имеют в обозначении «RS-485».
Счетчики, использующие канал передачи данных RS-232C, имеют в обозначении «RS-232C».
Счетчики, использующие канал передачи данных MBus, имеют в обозначении «MB».
Счетчики, использующие канал передачи данных в сети Lora Wan и Lora, имеют в обозначении «L».
Счетчики, использующие канал передачи данных в сети Wi-Fi и Bluetooth, имеют в обозначении «W».
Счетчики, использующие канал передачи данных в сети сотовой связи (IoT), имеют в обозначении «N».
Счетчики соответствуют климатическому исполнению УХЛ 3 по ГОСТ 15150-69.
Счетчики с неразборным зажимным кольцом не пломбируются, с разборным зажимным кольцом - пломбируются на кольце.
Общий вид счетчиков с указанием места пломбирования представлен на рисунках 1-8.
место пломбирования

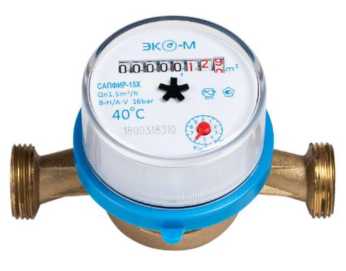

Рисунок 1 - Общий вид счетчиков (САПФИР-15)
место пломбирования

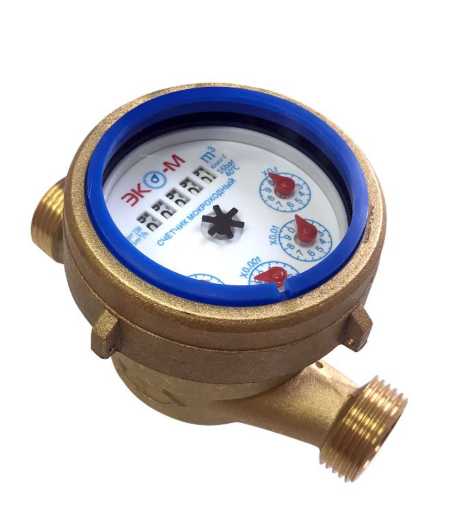

Рисунок 2 - Общий вид счетчиков (САПФИР-15 мокроходный)
место пломбирования
Рисунок 3 - Общий вид счетчиков (САПФИР-20)
Рисунок 4 - Общий вид счетчиков (САПФИР-20 мокроходный)
место пломбирования

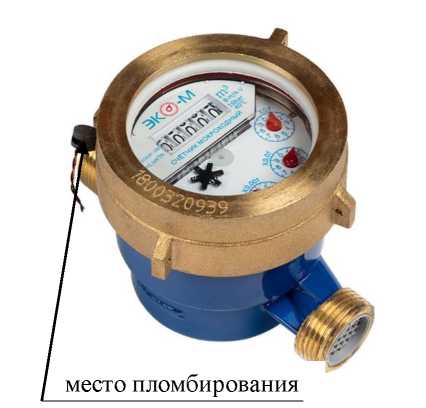

Рисунок 5 - Общий вид счетчиков (САПФИР-32)
место пломбирования

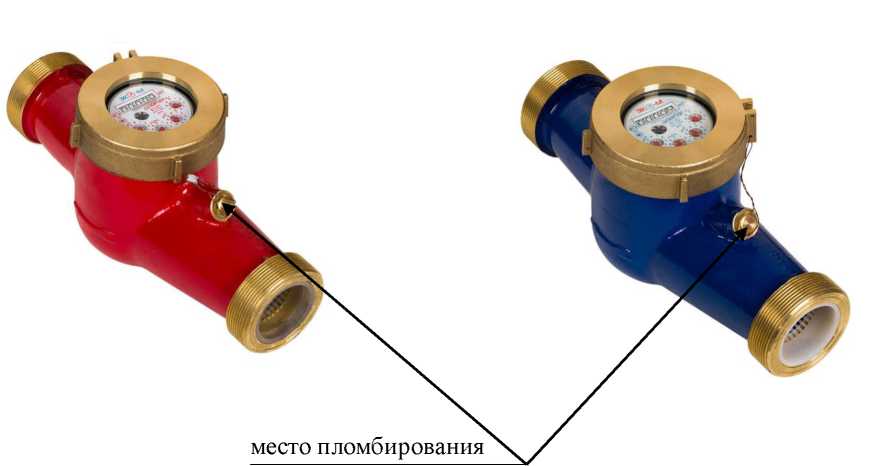

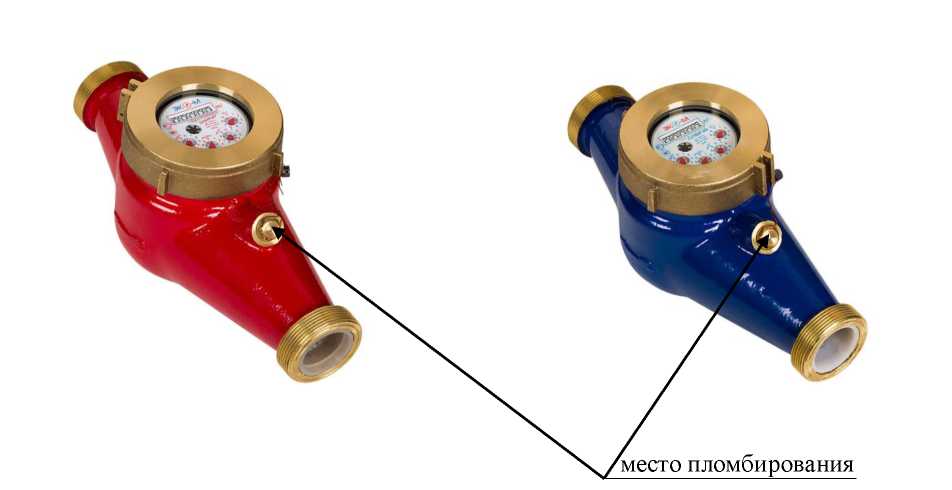

Рисунок 6 - Общий вид счетчиков (САПФИР-40)

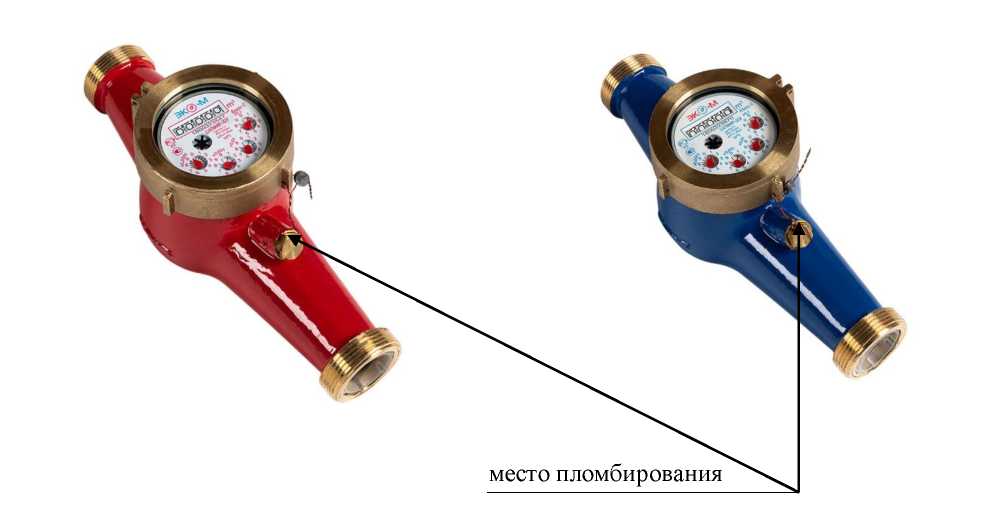

Рисунок 7 - Общий вид счетчиков (САПФИР-50)

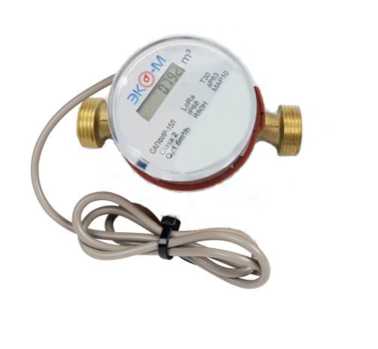

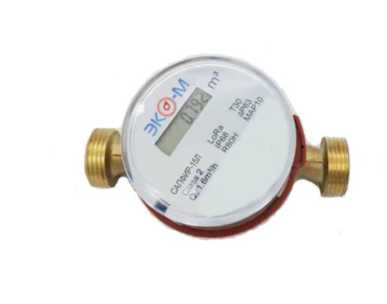

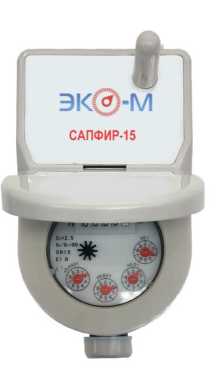

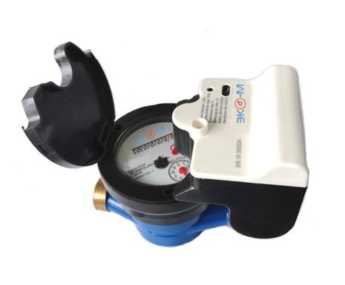

Рисунок 8 - Общий вид счетчиков САПФИР с каналами передачи данных
Таблица 4 -
|
Наименование |
Обозначение |
Кол-во, шт. |
Примечание |
|
Счетчик воды крыльчатый универсаль-ныйСАПФИР |
- |
1 | |
|
Руководство по эксплуатации (паспорт) |
- |
1 | |
|
Методика поверки |
МП 31-221-2020 |
1 |
на партию |
|
Комплект монтажных частей и принадлежностей |
- |
1 |
по отдельному заказу |
|
Упаковка |
- |
1 | |
|
Датчик импульсов |
- |
1 |
по отдельному заказу |
|
Обратный клапан |
- |
1 |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||||
|
Диаметр условного прохода (ДУ), мм |
15 |
20 |
25 |
32 |
40 |
50 |
|
Минимальный расход Qmin, м3/ч: - класс А |
0,06 |
0,1 |
0,14 |
0,24 |
0,4 |
0,6 |
|
- класс В |
0,03 |
0,05 |
0,07 |
0,12 |
0,2 |
0,3 |
|
- класс С |
0,015 |
0,025 |
0,035 |
0,06 |
0,1 |
0,15 |
|
Переходный расход Qt, м3/ч: - класс А |
0,15 |
0,25 |
0,35 |
0,6 |
1,0 |
1,5 |
|
- класс В |
0,12 |
0,2 |
0,28 |
0,48 |
0,8 |
1,2 |
|
- класс С |
0,0225 |
0,0375 |
0,0525 |
0,09 |
0,15 |
0,225 |
|
Номинальный расход Qп, м3/ч |
1,5 |
2,5 |
3,5 |
6 |
10 |
15 |
|
Максимальный расход Qmax, м3/ч |
3 |
5 |
7 |
12 |
20 |
30 |
|
Порог чувствительности м3/ч, не более - для класса А, В |
0,5- |
Qmin | ||||
|
- для класса С |
0,012 |
0,015 |
0,02 |
0,03 |
0,05 |
0,1 |
|
Пределы допускаемой относительной погреш- | ||||||
|
Наименование характеристики |
Значение | |
|
ности при измерении объёма, % в диапазонах: от Qmin до Qt |
±5 | |
|
от Qt (включ.) до Q max |
±2 | |
|
Цена наименьшего деления индикаторного устройства, м3 |
0,0001 |
0,001 |
|
Емкость индикаторного устройства, м3 |
99999 | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | |||||
|
Диаметр условного прохода (ДУ), мм |
15 |
20 |
25 |
32 |
40 |
50 |
|
Максимальное рабочее давление, МПа |
1,6 | |||||
|
Габаритные размеры, мм, не более | ||||||
|
- длина |
110 |
195 |
260 |
260 |
300 |
300 |
|
(80) | ||||||
|
- ширина |
82 |
106 |
190 |
190 |
250 |
280 |
|
- высота |
76 |
99 |
120 |
120 |
150 |
180 |
|
Масса, кг, не более |
0,7 |
1,5 |
2,1 |
2,4 |
4,3 |
12 |
|
Рабочие условия эксплуатации: | ||||||
|
- температура окружающего воздуха, °С |
от 5 до 50 | |||||
|
- относительная влажность при температуре | ||||||
|
35 °С, % |
до 95 | |||||
|
Средняя наработка на отказ, ч |
75 000 | |||||
|
Средний срок службы, лет |
12 | |||||
