Номер по Госреестру СИ: 89614-23
89614-23 Анализаторы
(RSM-61)
Назначение средства измерений:
Анализаторы RSM-61 (далее по тексту - анализаторы) предназначены для непрерывного автоматического измерения объемной доли оксида углерода (СО) в газообразных выбросах.
Внешний вид.
Анализаторы
Рисунок № 1
Общие сведения
Дата публикации - 21.07.2025
Срок свидетельства - 28.07.2028
Номер записи - 191567
ID в реестре СИ - 1410064
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - DXG Ltd.
Страна - КОРЕЯ, РЕСПУБЛИКА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет IS_1 приводит обобщённую статистику по дружественным и недружественным странам с учетом таких параметров, как количество производителей средств измерений, типов средств измерений и поверок. Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.
Отчет содержит два интерактивных графика и таблицу. Графики имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией сортировки по любой из колонок.
На графике "Дружественные и недружественные страны (по количеству типов СИ)" отображаются два непересекающихся множества, обозначающих дружественные и недружественные страны. В каждое из множеств в виде кружков соответствующих размеров вписаны страны. Размер кружка зависит от количества типов СИ страны-производителя, внесенных в государственный реестр.
На графике "Дружественные и недружественные страны (по количеству производителей средств измерений)" отображаются два непересекающихся множества, обозначающих дружественные и недружественные страны. В каждое из множеств в виде кружков соответствующих размеров вписаны страны. Размер кружка зависит от количества организаций-производителей СИ, представляющих ту или иную строну.
Дополнительно, отчет сопровождается сводной таблицей по странам, содержащей информацию об отнесении страны к дружественной, а также количестве производителей, типов СИ и поверок в штуках и процентном соотношении.
Бесплатный
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1517 от 2023.07.28 ПРИКАЗ_Об утверждении типов средств измерений (16)
№791 от 2024.03.22 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (15)
№1465 от 2025.07.18 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (5)
Наличие аналогов СИ: Анализаторы (RSM-61)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений DXG Ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
88743-23 10.04.2028 |
Анализаторы пыли, LCD-80 DXG Ltd. (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
89614-23 28.07.2028 |
Анализаторы, RSM-61 DXG Ltd. (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
89615-23 28.07.2028 |
Анализаторы, GGA-70-1 DXG Ltd. (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
89601-23 28.07.2028 |
Анализаторы, DST-X DXG Ltd. (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
89602-23 28.07.2028 |
Анализаторы, DGA-X DXG Ltd. (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
90749-23 14.12.2028 |
Измерители скорости потока газа , PGA-91 DXG Ltd. (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
96146-25 14.08.2030 |
Газоанализаторы многокомпонентные, DSM-X DXG Ltd. (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).
В качестве исходных данных берутся поверки организации-поверителя за весь период ее работы на рынке. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.
Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.
Кто поверяет Анализаторы (RSM-61)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Анализаторы (RSM-61)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Метрологически значимым ПО анализаторов является встроенное ПО, которое устанавливается в энергонезависимую память микроконтроллера в производственном цикле на заводе-изготовителе и в процессе эксплуатации, в том числе и по каналам обмена информацией, изменению не подлежит.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
RSM-61 |
|
Номер версии (идентификационный номер) ПО |
не ниже 11000 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится методом наклейки на корпус анализатора, а также типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 5 «Работа с программным обеспечением» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Государственная поверочная схема для средств измерений средств измерений содержания компонентов в газовых и газоконденсатных средах, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315;
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
Техническая документация фирмы «DONGWOO OPTRON Co., Ltd.».
Правообладатель
Фирма «DONGWOO OPTRON Co., Ltd.», Республика Корея
Адрес: 102-8, Hoean-Daero, Opo-Eup, Gwangju-Si, Gyeonggi-Do, Korea
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Свердловской области» (ФБУ «УРАЛТЕСТ»)Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 2а
Телефон: (343) 236-30-15
Е-mail: uraltest@uraltest.ru
Правообладатель
Фирма «DONGWOO OPTRON Co., Ltd.», Республика Корея
Адрес: 102-8, Hoean-Daero, Opo-Eup, Gwangju-Si, Gyeonggi-Do, Korea
Принцип действия анализаторов недисперсионный инфракрасного поглощения.
Анализаторы оборудованы сенсорным дисплеем на передней панели основного блока. Настраиваемые параметры и результат измерений отображаются на экране.
Анализаторы являются средствами измерений непрерывного действия.
Анализаторы обеспечивают унифицированный аналоговый выходной сигнал 4-20 мА.
Серийный номер средства измерений в виде обозначения модификации и цифрового кода наносится на маркировочную табличку на корпусе анализатора методом лазерной гравировки.
Нанесение знака поверки на корпус анализатора не предусмотрено.
Общий вид анализатора и маркировочной таблички приведен на рисунках 1 и 2 соответственно.
Пломбирование анализаторов не предусмотрено.
RSM-61" s
DON^°D
Место нанесения знака утверждения типа (передняя панель)
Рисунок 1 - Общий вид анализатора
Место нанесения
серийного номера

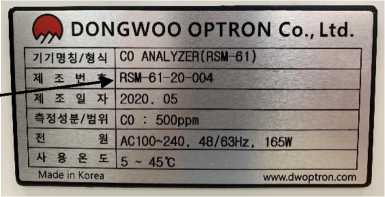

Рисунок 2 - Общий вид маркировочной таблички
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений объемной доли компонента: - оксид углерода (CO), млн-1 |
от 0 до 600 |
|
Пределы допускаемой приведенной погрешности измерений объемной доли компонента, % |
±10 |
|
Примечание - Нормирующим значением при определении приведенной погрешности измерений объемной доли компонента является верхнее значение диапазона измерений объемной доли компонента | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В |
от 88 до 264 |
|
- частота, Гц |
от 48 до 63 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +5 до +30 |
|
- относительная влажность, %, не более |
90 |
|
Габаритные размеры, мм, не более - глубина |
350 |
|
- ширина |
485 |
|
- высота |
180 |
|
Масса, кг, не более |
10 |
