Номер по Госреестру СИ: 90749-23
90749-23 Измерители скорости потока газа
(PGA-91)
Назначение средства измерений:
Измерители скорости потока газа PGA-91 (далее - измерители) предназначены для измерений скорости газового потока в дымовых трубах и газоходах предприятий.
Внешний вид.
Измерители скорости потока газа
Рисунок № 1
Внешний вид.
Измерители скорости потока газа
Рисунок № 2
Внешний вид.
Измерители скорости потока газа
Рисунок № 3
Общие сведения
Дата публикации - 25.03.2024
Срок свидетельства - 14.12.2028
Номер записи - 192668
ID в реестре СИ - 1412946
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - DXG Ltd.
Страна - КОРЕЯ, РЕСПУБЛИКА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет «Поверки организации ООО «Константа» (по данным ФГИС «Аршин»)
Аналитика за 2021–2025 годы с динамикой, срезами по группам СИ, долями на рынке и сравнением с конкурентами.
Что внутри отчета
- Динамика поверок 2021–2025: общие, первичные и периодические поверки по годам с разбивкой по типам клиентов.
- Группы средств измерений: сводные таблицы по ключевым видам (твердомеры, микротвердомеры, толщиномеры и др.).
- Сравнение на рынке: доля ООО «Константа» на фоне других организаций и изменения во времени.
- Разведочный анализ: ТОП-типы СИ по объему поверок, количество владельцев СИ, извещения, тренды.
- Визуализация: графики/диаграммы и интерактивные таблицы (в PDF и Excel-выгрузке).
Содержание отчета
Общие сведения
- Количество типов средств измерений, закрепленных за ООО «Константа».
- Динамика работы компании на рынке поверок по годам.
Данные по поверкам
- Разбивка по годам: 2021–2025.
- Первичные и периодические поверки.
- Распределение по юридическим и физическим лицам.
- Сравнительный анализ с другими организациями (например, «АКС» и «Кропус»).
Группы средств измерений
Сводные таблицы по ключевым видам СИ:
- Твердомеры, микротвердомеры.
- Приборы для измерения блеска.
- Толщиномеры покрытий.
- Другие группы по классификатору ФГИС «Аршин».
Статистика
- Количество выполненных поверок и извещений.
- Число владельцев СИ по каждому типу.
Доли организаций в динамике
- Позиции ООО «Константа» относительно конкурентов.
- Доля рынка по годам, тренды изменений.
Визуализация
- Графики динамики поверок по годам и типам СИ.
- Таблицы для отслеживания тенденций развития компании.
Ключевые цифры (пример по выбранным группам СИ, 2025)
| Показатель | Значение | Комментарий |
|---|---|---|
| Всего поверок | 11 645 | по выбранным группам СИ |
| Первичных поверок | 1 681 | доля «Константы»: 0% |
| Периодических поверок | 9 964 | доля «Константы»: 1,91% |
| Доля «Константы» (общая) | 1,63% | 190 из 11 645 поверок |
Примеры объектов учета (2025)
- Твердомеры шариковые, № 1239-59 — 145 поверок.
- Твердомеры (ТК-2), № 1245-59 — 215 поверок.
- Приборы измерения геометрических параметров многофункциональные, № 18106-07 — 454 поверки.
Кому полезен отчет
- Руководителям и аналитикам — оценка позиций «Константы» и динамики работ.
- Партнерам/конкурентам — бенчмаркинг по ключевым группам СИ.
- Экспертам-метрологам — структура рынка поверок и тренды.
- Заказчикам/инвесторам — подтвержденная активность на рынке измерений.
Форматы и наполнение
- PDF-отчет с графиками, таблицами и комментариями.
- Excel-приложение с детальными выгрузками для самостоятельного анализа.
- Методологическая записка с описанием источников и логики обработки данных.
Источник данных — ФГИС «Аршин». Все показатели рассчитаны по выгрузкам за 2021–2025 гг.; в отчете указана дата актуальности и фильтры/группы СИ, по которым строились сводные таблицы и графики.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2700 от 2023.12.14 ПРИКАЗ_Об утверждении типов средств измерений (15)
№791 от 2024.03.22 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (15)
Наличие аналогов СИ: Измерители скорости потока газа (PGA-91)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений DXG Ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
88743-23 10.04.2028 |
Анализаторы пыли, LCD-80 DXG Ltd. (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
89614-23 28.07.2028 |
Анализаторы, RSM-61 DXG Ltd. (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
89615-23 28.07.2028 |
Анализаторы, GGA-70-1 DXG Ltd. (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
89601-23 28.07.2028 |
Анализаторы, DST-X DXG Ltd. (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
89602-23 28.07.2028 |
Анализаторы, DGA-X DXG Ltd. (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
90749-23 14.12.2028 |
Измерители скорости потока газа , PGA-91 DXG Ltd. (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
96146-25 14.08.2030 |
Газоанализаторы многокомпонентные, DSM-X DXG Ltd. (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
Очень удобный отчет для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. В основу отчёта положена система из двух графиков (столбчатых диаграмм) распределения поверок, поступающих в ФГИС аршин по дням. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Первый график используется для задания масштабируемого участка, а второй для воспроизведения выбранного участка диаграммы в увеличенном масштабе.
В завершении отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. Таблица обладает функциями поиска и сортировки по любой из колонок.
Кто поверяет Измерители скорости потока газа (PGA-91)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Измерители скорости потока газа (PGA-91)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Измерители имеют встроенное программное обеспечение (ПО).
Встроенное ПО используется для обеспечения функционирования измерителей и управления ими, выполнения измерений, передачи результатов измерений на внешние устройства и носители информации. К метрологически значимой части встроенного ПО относится всё ПО. Уровень защиты ПО в соответствии с Рекомендацией Р 50.2.077-2014 -«средний». При нормировании метрологических характеристик учтено влияние ПО.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
PGA91 11000 XX |
|
Номер версии (идентификационный номер) ПО, не ниже |
11000-XX |
Знак утверждения типа
Знак утверждения типананосится на корпус электронного блока измерителя с помощью наклейки и титульный лист руководства по эксплуатации методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в руководстве по эксплуатации на измерители, раздел 5 «Работа с программным обеспечением».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 25 ноября 2019 г. № 2815 «Об утверждении Государственной поверочной схеме для средств измерений скорости воздушного потока»;
Стандарт предприятия DONGWOO OPTRON Co. Ltd.
Правообладательфирма «DONGWOO OPTRON Co. Ltd.», Республика Корея
Адрес: 102-8, Hoean-Daero, Opo-Eup, Gwangju-Si, Gyeonggi-Do, Republic of Korea
Телефон: +82 31 765 0300
Факс: +82 31 765 0222
Web-сайт: www.dwoptron.com
E-mail: opt@optron.co.kr
Изготовитель
фирма «DONGWOO OPTRON Co. Ltd.», Республика Корея
Адрес: 102-8, Hoean-Daero, Opo-Eup, Gwangju-Si, Gyeonggi-Do, Republic of Korea
Телефон: +82 31 765 0300
Факс: +82 31 765 0222
Web-сайт: www.dwoptron.com
E-mail: opt@optron.co.kr
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)
Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Правообладатель
фирма «DONGWOO OPTRON Co. Ltd.», Республика КореяАдрес: 102-8, Hoean-Daero, Opo-Eup, Gwangju-Si, Gyeonggi-Do, Republic of Korea
Телефон: +82 31 765 0300
Факс: +82 31 765 0222
Web-сайт: www.dwoptron.com
E-mail: opt@optron.co.kr
Принцип действия измерителя основан на законе Бернулли. Разность давлений, возникающая в трубке Пито, которая вводится в трубопровод, пропорциональна квадрату скорости газового потока. Обработка измерительной информации осуществляется с помощью микропроцессорного устройства сбора и обработки информации, размещенном в основном блоке. Измерители состоят из основного блока и трубки Пито.
Электронный блок управляет измерительным процессом, обрабатывает сигналы от первичных датчиков, выполняет математические преобразования результатов измерений и расчеты, обеспечивает взаимодействие с подключенными устройствами, хранит в энергонезависимой памяти необходимые для работы настройки, отображает измеренные данные на дисплее.
Общий вид измерителей, места нанесения знака утверждения типа и заводского номера приведены на рисунках 1 и 2. Пломбировка корпуса и нанесение знака поверки на измеритель не предусмотрены. Идентификация измерителей осуществляется с помощью этикетки, расположенной на электронном блоке. На этикетке указывается заводской номер в буквенноцифровом формате, год и месяц выпуска из производства, максимальная скорость потока, параметры электропитания, температура окружающей среды.

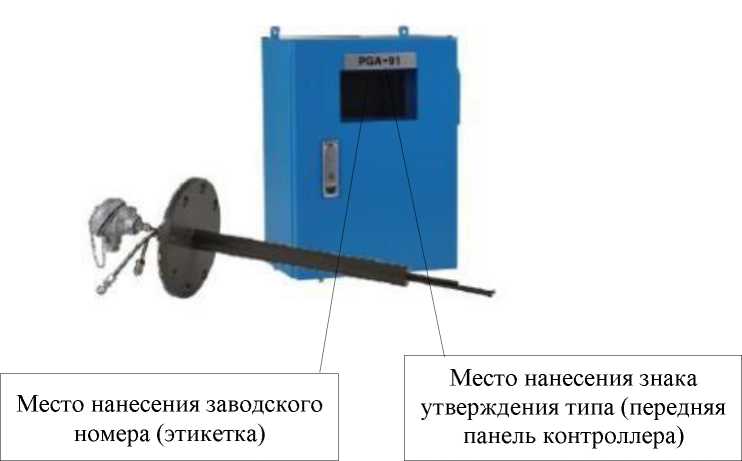

Рисунок 1 - Общий вид измерителей

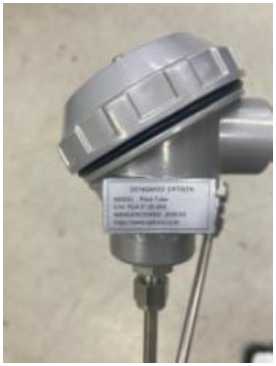

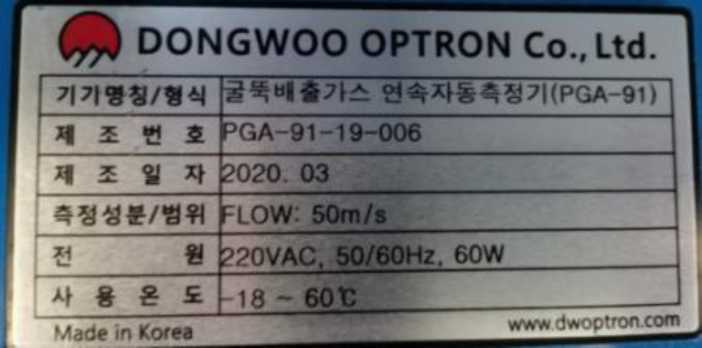

Рисунок 2 - Этикетка электронного блока и трубки Пито
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений скорости потока газа, м/с |
от 4,0 включ. до 50,0 |
|
Диапазон показаний скорости потока газа, м/с |
от 0 до 50 |
|
Пределы допускаемой абсолютной погрешности измерений скорости потока газа, м/с |
±1,0 |
аблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Выходные сигналы постоянного тока, мА |
от 4 до 20 |
|
Напряжение питания переменного тока, В |
от 100 до 240 |
|
Частота переменного тока, Гц |
от 47 до 63 |
|
Потребляемая мощность, Вт, не более |
60 |
|
Масса, кг, не более |
25 |
|
Габаритные размеры (Ширина; Высота; Длина), мм, не более |
243;480;350 |
|
Диапазон температуры окружающей среды, оС |
от -18 до +60 |
|
Диапазон температуры измеряемой среды, оС |
от -18 до +500 |
|
Средняя наработка до отказа, ч, не менее |
17520 |
|
Средний срок службы, лет |
10 |
