Номер по Госреестру СИ: 89601-23
89601-23 Анализаторы
(DST-X)
Назначение средства измерений:
Анализаторы DST-X (далее по тексту анализаторы) предназначены для непрерывного автоматического измерения объемной доли оксида азота (NO), диоксида серы (SO2), кислорода (O2) в газообразных выбросах.
Внешний вид.
Анализаторы
Рисунок № 1
Внешний вид.
Анализаторы
Рисунок № 2
Общие сведения
Дата публикации - 22.05.2025
Срок свидетельства - 28.07.2028
Номер записи - 191588
ID в реестре СИ - 1410085
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - DXG Ltd.
Страна - КОРЕЯ, РЕСПУБЛИКА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
В отчете "V_15" представлена аналитика распределения поверок по странам производства, как за все время существования БД ФГИС АРШИН, так и за последние несколько лет.
Отчет содержит три графика и таблицу. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Таблица обладает функциями поиска и сортировки по любой из колонок.
В разделе "Общая статистика" отчета представлены усредненные данные по странам производства:
- число стран, чьи СИ занесены в ФГИС АРШИН
- общее количество производителей по всем странам
- суммарное количество поверок по всем производителям
- количество типов СИ, зарегистрированных в ФГИС АРШИН
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. В таблице имеются следующие поля:
- наименование производителя
- страна производства
- кол-во поверок СИ указанного производителя
Бесплатный
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1518 от 2023.07.28 ПРИКАЗ_Об утверждении типов средств измерений (16)
№791 от 2024.03.22 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (15)
№923 от 2025.05.12 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)
Наличие аналогов СИ: Анализаторы (DST-X)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений DXG Ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
88743-23 10.04.2028 |
Анализаторы пыли, LCD-80 DXG Ltd. (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
89614-23 28.07.2028 |
Анализаторы, RSM-61 DXG Ltd. (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
89615-23 28.07.2028 |
Анализаторы, GGA-70-1 DXG Ltd. (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
89601-23 28.07.2028 |
Анализаторы, DST-X DXG Ltd. (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
89602-23 28.07.2028 |
Анализаторы, DGA-X DXG Ltd. (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
90749-23 14.12.2028 |
Измерители скорости потока газа , PGA-91 DXG Ltd. (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
96146-25 14.08.2030 |
Газоанализаторы многокомпонентные, DSM-X DXG Ltd. (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
Назначение. Этот отчет — сводная аналитика по публикациям приказов Росстандарта. Он помогает быстро оценить общий объем и ритм выпусков, увидеть актуальность данных и ключевые показатели за текущий год, не погружаясь в первичную таблицу.
KPI и динамика. В верхних карточках показаны базовые метрики: первая и последняя даты публикаций, общее число приказов, количество уникальных типов и YTD. Блок графиков раскрывает ежедневную динамику (столбцы) с 7-дневной скользящей средней (линия) и кумулятивный итог, что позволяет отследить всплески и общий тренд.
Сезонность и структура. Теплокарта «год × месяц» подсвечивает сезонные пики, а распределение по дням недели показывает рабочие паттерны публикаций. Сравнение YTD vs LYTD по ISO-неделям помогает сопоставить темп с прошлым годом, а диаграммы по типам приказов и тематикам (по ключевым словам заголовков) дают представление о содержательной структуре потока.
Контроль качества и списки. Таблицы выделяют «пиковые дни», возможные дубликаты номеров в пределах года, самые длинные разрывы между публикациями и последние 50 записей; это упрощает проверку качества и оперативный мониторинг. Для заголовков оценивается их заполненность и длина, а все таблицы интерактивны: доступны поиск, сортировка и пагинация.
Бесплатный
Кто поверяет Анализаторы (DST-X)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Анализаторы (DST-X)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Метрологически значимым ПО анализаторов является встроенное ПО, которое устанавливается в энергонезависимую память микроконтроллера в производственном цикле на заводе-изготовителе и в процессе эксплуатации, в том числе и по каналам обмена информацией, изменению не подлежит.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
10000-14 |
|
Номер версии (идентификационный номер) ПО |
не ниже 10000 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится методом наклеивания на корпус анализатора, а также типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 5 «Работа программы» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Государственная поверочная схема для средств измерений средств измерений содержания компонентов в газовых и газоконденсатных средах, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315;
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
Техническая документация фирмы «DONGWOO OPTRON Co., Ltd.».
Правообладатель
Фирма «DONGWOO OPTRON Co., Ltd.», Республика Корея
Адрес: 102-8, Hoean-Daero, Opo-Eup, Gwangju-Si, Gyeonggi-Do, Korea
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Свердловской области» (ФБУ «УРАЛТЕСТ»)Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 2а
Телефон: (343) 236-30-15
Е-mail: uraltest@uraltest.ru
Принцип действия анализаторов оптический с УФ-поглощением при измерении содержания оксидов азота, диоксида серы и парамагнитный при измерении содержания кислорода.
Конструктивно анализаторы состоят из основного блока, внутри которого размещены устройства подачи пробы, блоки питания, электрические и газовые коммуникации, УФ-компоненты, фильтры.
Анализаторы являются средствами измерений непрерывного действия.
Анализаторы оборудованы сенсорным дисплеем на передней панели. Настраиваемые параметры и результат измерений отображаются на экране. Измерения проводятся непрерывно.
Анализаторы обеспечивают унифицированный аналоговый выходной сигнал 4-20 мА.
Серийный номер средства измерений в виде обозначения модификации и цифрового кода наносится на маркировочную табличку на корпусе средства измерений методом лазерной гравировки.
Нанесение знака поверки на корпус анализатора не предусмотрено.
Общий вид анализатора и маркировочной таблички приведен на рисунках 1 и 2 соответственно.
Пломбирование анализаторов не предусмотрено.
Место нанесения серийного номера
Место нанесения знака утверждения типа (передняя панель)
DST-X
ф DONGWOO OPTRON
Рисунок 1 - Общий вид анализатора

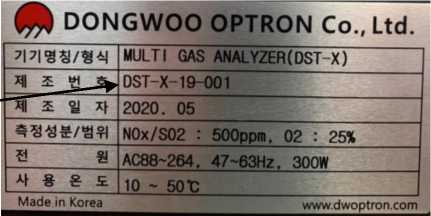

Рисунок 2 - Общий вид маркировочной таблички
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Анализатор |
DST-X |
1 шт. |
|
Руководство по эксплуатации |
Анализатор DST-X |
1 экз. |
|
Комплект проводов |
- |
1 шт |
Таблица 2 - Метрологические характеристики
|
Диапазон измерений объемной доли компонента:
|
от 0 до 600 от 0 до 600 от 0 до 25 |
|
Пределы допускаемой приведенной погрешности измерений объемной доли компонентов, % |
±10 |
|
Примечание - Нормирующим значением при определении приведенной погрешности измерений объемной доли компонента является верхнее значение диапазона измерений объемной доли компонента | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Время прогрева, с, не более |
3600 |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
от 220 до 230 |
|
- частота, Гц |
от 47 до 63 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +5 до +30 |
|
- относительная влажность, %, не более |
80 |
|
Габаритные размеры, мм, не более | |
|
- глубина |
600 |
|
- ширина |
480 |
|
- высота |
240 |
|
Масса, кг, не более |
30 |
