Сведения о средстве измерений: 89541-23 Резервуары стальные вертикальные цилиндрические

Номер по Госреестру СИ: 89541-23
89541-23 Резервуары стальные вертикальные цилиндрические
(РВС)

Назначение средства измерений:
Резервуары стальные вертикальные цилиндрические РВС (далее - резервуары) предназначены для измерений объема нефтепродуктов, а также для их приема, хранения и отпуска.

сертификация программного обеспечения
Внешний вид. Резервуары стальные вертикальные цилиндрические, http://oei-analitika.ru рисунок № 1
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 1
Внешний вид. Резервуары стальные вертикальные цилиндрические, http://oei-analitika.ru рисунок № 2
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 2

Общие сведения

Дата публикации - 19.07.2023
Срок свидетельства -
Номер записи - 191512
ID в реестре СИ - 1409899
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Открытое акционерное общество "Резметкон" (ОАО "Резметкон")
Страна - РОССИЯ
Населенный пункт - Ростовская обл., г. Батайск
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет - RB_9 Реестр поверок ФГИС «АРШИН» в формате json
В целях оптимизации нагрузки на сервера ФГИС АРШИН мы решили внести свой посильный вклад в дело распространения цифровых метрологических сервисов и приняли решение выложить имеющиеся у нас данные о поверках средств измерений. Данные о поверках в формате json, используемом в ФГИС АРШИН, представлены в виде архивов дамп MySQL. БД содержат всего одну таблицу вида:

CREATE TABLE `foei_poverka` (`poverka_id` int(11) NOT NULL, `poverka_row` text NOT NULL) ENGINE=InnoDB DEFAULT CHARSET=utf8 ROW_FORMAT=COMPRESSED;

poverka_id - порядковый номер поверки в ФГИС АРШИН
poverka_row - данные о поверке в формате json

Данные в колонке poverka_row хранятся в HEX виде и для получения рабочего массива json их необходимо преобразовать из HEX в строку, приведенной ниже функцией.

function hexToStr($hex){
$string='';
for ($i=0; $i < strlen($hex)-1; $i+=2){
$string .= chr(hexdec($hex[$i].$hex[$i+1]));
}
return $string;
}

$arr =json_decode($homepage, true);

В случае, если архив дамп MySQL имеет приставку _bin, для преобразования следует использовать стандартную функцию hex2bin(), которая преобразует шестнадцатеричные данные в двоичные.

В разработке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1483 от 2023.07.18 ПРИКАЗ_Об утверждении типов средств измерений (17)

Наличие аналогов СИ: Резервуары стальные вертикальные цилиндрические (РВС)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Открытое акционерное общество "Резметкон" (ОАО "Резметкон")

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
79735-20

 Резервуар стальной вертикальный цилиндрический теплоизолированный, РВС-10000
Открытое акционерное общество "Резметкон" (ОАО "Резметкон") (РОССИЯ Ростовская обл., г. Батайск) 		ОТ
МП 		5 лет
79733-20

 Резервуар стальной вертикальный цилиндрический с понтоном, РВСП-10000
Открытое акционерное общество "Резметкон" (ОАО "Резметкон") (РОССИЯ Ростовская обл., г. Батайск) 		ОТ
МП 		5 лет
81461-21

 Резервуары горизонтальные стальные цилиндрические, РГС-10, РГС-25, РГС-50
Открытое акционерное общество "Резметкон" (ОАО "Резметкон") (РОССИЯ Ростовская обл., г. Батайск) 		ОТ
МП 		5 лет
81458-21

 Резервуары горизонтальные стальные цилиндрические, РГС-25, РГС-50
Открытое акционерное общество "Резметкон" (ОАО "Резметкон") (РОССИЯ Ростовская обл., г. Батайск) 		ОТ
МП 		5 лет
81493-21

 Резервуары горизонтальные стальные цилиндрические, РГС-25
Открытое акционерное общество "Резметкон" (ОАО "Резметкон") (РОССИЯ Ростовская обл., г. Батайск) 		ОТ
МП 		5 лет
81605-21

 Резервуар стальной вертикальный цилиндрический, РВС-3000
Открытое акционерное общество "Резметкон" (ОАО "Резметкон") (РОССИЯ Ростовская обл., г. Батайск) 		ОТ
МП 		5 лет
82551-21

 Резервуары стальные вертикальные цилиндрические, РВС-2000
Открытое акционерное общество "Резметкон" (ОАО "Резметкон") (РОССИЯ Ростовская обл., г. Батайск) 		ОТ
МП 		5 лет
84909-22

 Резервуар стальной горизонтальный цилиндрический, РГС-10
Открытое акционерное общество "Резметкон" (ОАО "Резметкон") (РОССИЯ Ростовская обл., г. Батайск) 		ОТ
МП 		5 лет
85601-22

 Резервуары вертикальные стальные цилиндрические с понтоном, РВСП-1000
Открытое акционерное общество "Резметкон" (ОАО "Резметкон") (РОССИЯ Ростовская обл., г. Батайск) 		ОТ
МП 		5 лет
85472-22

 Резервуары стальные вертикальные цилиндрические, РВСП
Открытое акционерное общество "Резметкон" (ОАО "Резметкон") (РОССИЯ Ростовская обл., г. Батайск) 		ОТ
МП 		5 лет
85473-22

 Резервуары стальные вертикальные цилиндрические, РВС-400
Открытое акционерное общество "Резметкон" (ОАО "Резметкон") (РОССИЯ Ростовская обл., г. Батайск) 		ОТ
МП 		5 лет
85476-22

 Резервуар стальной горизонтальный цилиндрический, РГС-50
Открытое акционерное общество "Резметкон" (ОАО "Резметкон") (РОССИЯ Ростовская обл., г. Батайск) 		ОТ
МП 		5 лет
88704-23

 Резервуар вертикальный стальной цилиндрический со стационарной крышей с понтоном, РВСП-4950
Открытое акционерное общество "Резметкон" (ОАО "Резметкон") (РОССИЯ Ростовская обл., г. Батайск) 		ОТ
МП 		5 лет
89224-23

 Резервуары вертикальные стальные цилиндрические с понтоном, РВСП-4900
Открытое акционерное общество "Резметкон" (ОАО "Резметкон") (РОССИЯ Ростовская обл., г. Батайск) 		ОТ
МП 		5 лет
89371-23

 Резервуары вертикальные стальные цилиндрические с понтоном, РВСП-1000
Открытое акционерное общество "Резметкон" (ОАО "Резметкон") (РОССИЯ Ростовская обл., г. Батайск) 		ОТ
МП 		5 лет
89541-23

 Резервуары стальные вертикальные цилиндрические, РВС
Открытое акционерное общество "Резметкон" (ОАО "Резметкон") (РОССИЯ Ростовская обл., г. Батайск) 		ОТ
МП 		5 лет
89803-23

 Резервуар стальной горизонтальный цилиндрический, ЕП-25
Открытое акционерное общество "Резметкон" (ОАО "Резметкон") (РОССИЯ Ростовская обл., г. Батайск) 		ОТ
МП 		5 лет
Отчет - OW_14 Поверка в динамике по нескольким владельцам СИ
В отчете показаны поверки по организациям, где они выступают в качестве собственников СИ.
Стоит отметить, что не всегда при поверке поле владелец указывается поверителем, кроме того, оно не формализовано и возможно множество отличных написаний наименований собственника СИ. Для этих целей в отчете сделана возможность выбора одновременно нескольких организаций.
В скобках после наименования организации приводится процент поверок и город, где эти поверки были проведены. Привязка осуществляется по месту осуществления деятельности организации-повелителя, которая осуществляла поверку. В подавляющем большинстве случаев адрес владельца СИ не указывается.

Стоимость 200 руб. или по подписке

Кто поверяет Резервуары стальные вертикальные цилиндрические (РВС)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Резервуары стальные вертикальные цилиндрические (РВС)

Организация, регион Стоимость, руб Средняя стоимость

Знак утверждения типа

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Лист № 3 Всего листов 4

Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в разделе 5 «Методика измерений» паспорта.


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях массового и объемного расходов жидкости».

Правообладатель

Открытое акционерное общество «Резметкон» (ОАО «Резметкон»)

ИНН: 6141004383

Юридический адрес: 346882, Ростовская обл., г. Батайск, ул. Энгельса, д. 347

Телефон: +7 (86354) 7-08-83

E-mail: info@tdbrz.ru

Web-сайт: www.tdbrz.ru

Изготовитель

Открытое акционерное общество «Резметкон» (ОАО «Резметкон»)
ИНН: 6141004383
Адрес: 346882, Ростовская обл., г. Батайск, ул. Энгельса, д. 347
Телефон: +7 (86354) 7-08-83
E-mail: info@tdbrz.ru
Web-сайт: www.tdbrz.ru

Испытательный центр

Акционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика») Адрес: 420029, г. Казань, ул. Журналистов, д. 2а

Правообладатель

Открытое акционерное общество «Резметкон» (ОАО «Резметкон»)
ИНН: 6141004383
Юридический адрес: 346882, Ростовская обл., г. Батайск, ул. Энгельса, д. 347
Телефон: +7 (86354) 7-08-83
E-mail: info@tdbrz.ru
Web-сайт: www.tdbrz.ru

К резервуарам данного типа относятся резервуары модификации РВС-2000, зав. №91 и РВС-5000 зав. №№ 93, 98, которые представляют собой металлические сосуды в форме вертикального цилиндра с плоским днищем и стационарной кровлей, оборудованный приемораздаточными устройствами и люками.

Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего объему продукта согласно градуировочной таблице резервуара.

Тип резервуаров - стальные вертикальные цилиндрические, с номинальными вместимостями 2000 и 5000 м3.

Заполнение и выдача нефтепродуктов осуществляется через приемно-раздаточные устройства, расположенные в нижней части резервуара.

Заводские номера резервуаров наносятся аэрографическим способом на стенку резервуаров и типографским способом в паспорта.

Резервуары расположены на территории ТСБ-1 АО «Газпромнефть-ОНПЗ».

Общий вид резервуара стального вертикального цилиндрического РВС-2000 и резервуаров стальных вертикальных цилиндрических РВС-5000 представлены на рисунках 1 и 2.

Внешний вид. Резервуары стальные вертикальные цилиндрические (РВС), http://oei-analitika.ru

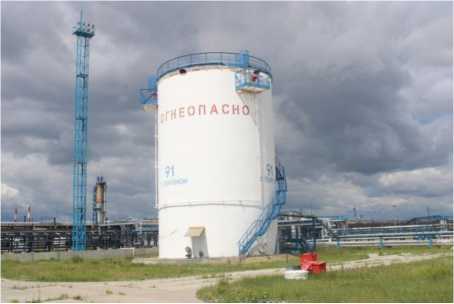

Рисунок 1 - Общий вид резервуара стального вертикального цилиндрического РВС-2000.

Внешний вид. Резервуары стальные вертикальные цилиндрические (РВС), http://oei-analitika.ru

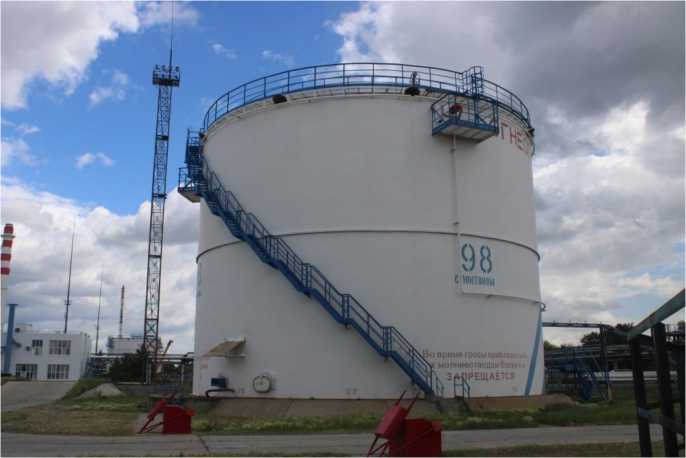

Рисунок 2 - Общий вид резервуаров стальных вертикальных цилиндрических РВС-5000.

Пломбирование резервуаров не предусмотрено.

Нанесение знака поверки на резервуары не предусмотрено.


Таблица 3 -

Наименование и условные обозначения

Обозначение

Количество

Резервуар стальной вертикальный цилиндрический

РВС-2000, зав. № 91

-

1 шт.

Резервуары стальные вертикальные цилиндрические

РВС-5000, зав. № 93, 98

-

2 шт.

Паспорт

-

3 экз.

Градуировочная таблица

-

3 экз.


Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

зав. №91

зав. №№ 93,

98

Номинальная вместимость, м3

2000

5000

Пределы допускаемой относительной погрешности определения вместимости, %

±0,20

±0,10

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

зав. №91

зав.

№№ 93, 98

Габаритные размеры, мм, не более

- высота резервуара

19025

16740

- внутренний диаметр

12330

20927

Рабочая среда

нефтепродукты

Условия эксплуатации:

- температура окружающей среды, °С

от -50 до +50
