Номер по Госреестру СИ: 81461-21
81461-21 Резервуары горизонтальные стальные цилиндрические
(РГС-10, РГС-25, РГС-50)
Назначение средства измерений:
Резервуары горизонтальные стальные цилиндрические РГС-10, РГС-25, РГС-50 (далее - резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефтепродуктов.
Внешний вид.
Резервуары горизонтальные стальные цилиндрические
Рисунок № 1
Внешний вид.
Резервуары горизонтальные стальные цилиндрические
Рисунок № 2
Внешний вид.
Резервуары горизонтальные стальные цилиндрические
Рисунок № 3
Внешний вид.
Резервуары горизонтальные стальные цилиндрические
Рисунок № 4
Внешний вид.
Резервуары горизонтальные стальные цилиндрические
Рисунок № 5
Внешний вид.
Резервуары горизонтальные стальные цилиндрические
Рисунок № 6
Внешний вид.
Резервуары горизонтальные стальные цилиндрические

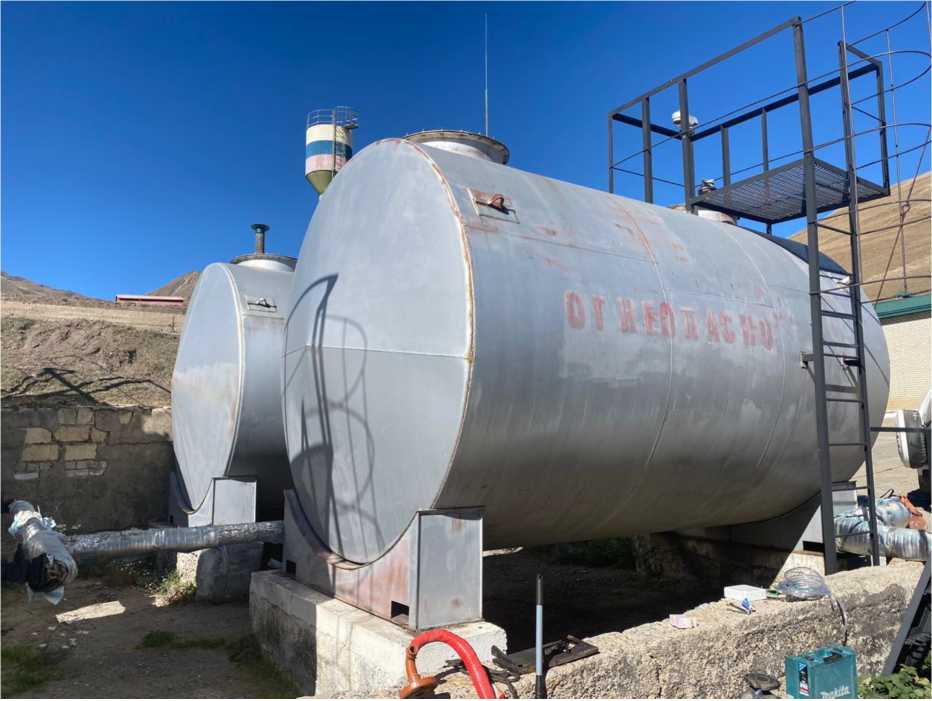

Рисунок № 7
Внешний вид.
Резервуары горизонтальные стальные цилиндрические
Рисунок № 8
Внешний вид.
Резервуары горизонтальные стальные цилиндрические

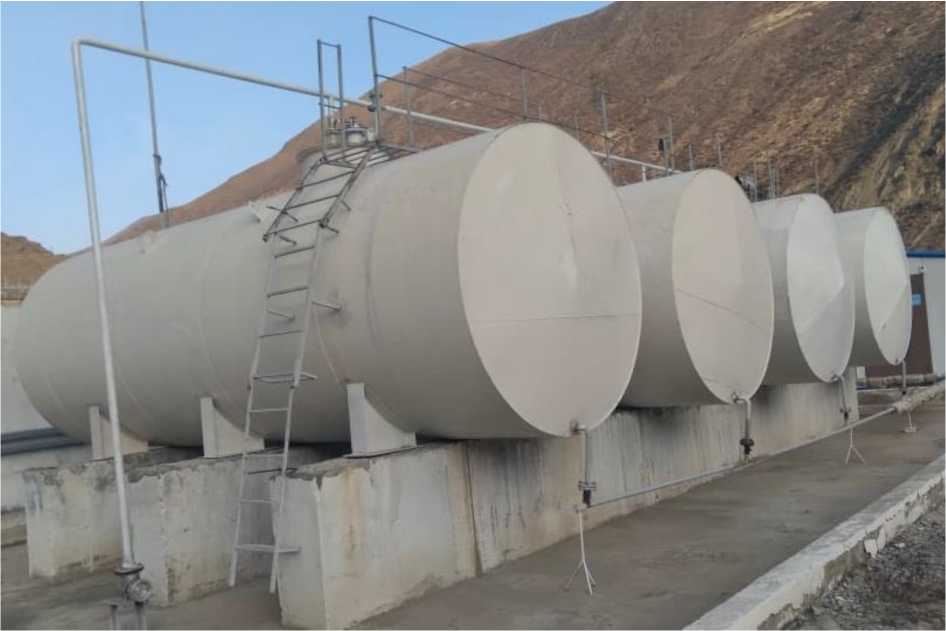

Рисунок № 9
Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего объему согласно градуировочным таблицам резервуаров.
Резервуар РГС-10 зав.№ 69 представляет собой сварную горизонтальную конструкцию цилиндрической формы с усеченно-коническими днищами.
Резервуары РГС-25 зав.№№ 5, 10, 23, 24, 31, 33, 34, 35, 36, 37, 40, 54, 57, 61, 61/1, 65,
66, 67, 68, 191, 193, 194, 194/1, 195, 196, 197 представляют собой сварные горизонтальные конструкции цилиндрической формы с коническими днищами.
Резервуары РГС-50 зав.№№ 88,89 представляют собой сварные горизонтальные конструкции цилиндрической формы с плоскими днищами.
Резервуары оборудованы дыхательным клапаном, люком замерным для эксплуатации и приемо-раздаточными патрубками для приема и отпуска нефтепродукта.
Резервуары оснащены боковой металлической лестницей, по периметру которой установлено ограждение, и подключены к общему контуру заземления и молниезащиты.
Фундамент резервуаров соответствует требованиям ГОСТ 17032-2010 «Резервуары стальные горизонтальные для нефтепродуктов. Технические условия».
Резервуары горизонтальные стальные цилиндрические РГС-10, РГС-25, РГС-50 расположены на территории ПУ ФСБ России по Республике Дагестан по адресам, указанным в таблице 1.
Таблица 1 - Местонахождение резервуаров
Заводские номера резервуаров |
Местонахождение, адрес |
1 |
2 |
РГС-25 зав.№ 61 |
Республика Дагестан, Ахтынский район, п. Ахты |
РГС-25 зав.№№ 5, 191, 194, 195 |
Республика Дагестан, Рутульский район, н.п. Джиных, отделение Службы в п. Ахты |
РГС-50 зав.№№ 88, 89 |
Республика Дагестан, Рутульский район, н.п. Мишлеш, отделение Службы в п. Ахты |
Заводские номера резервуаров |
Местонахождение, адрес |
1 |
2 |
РГС-25 зав.№№ 23, 36, 37, 40 |
Республика Дагестан, Рутульский район, н.п Лучек, отделение Службы в п. Ахты |
РГС-25 зав.№№ 31, 54, 57 |
Республика Дагестан, Рутульский район, н.п. Рутул, отделение Службы в п. Ахты |
РГС-25 зав.№№ 24, 33, 34, 35 |
Республика Дагестан, Ахтынский район, н.п. Хнов, отделение Службы в п. Ахты |
РГС-25 зав.№№ 10, 61/1 |
Республика Дагестан, Докузпаринский район, н.п. Калер, отделение Службы в п. Ахты |
РГС-10 зав.№ 69 РГС-25 зав.№№ 65, 66, 67, 68 |
Республика Дагестан, Докузпаринский район, н.п. Кара-Кюре, отделение Службы в п. Ахты |
РГС-25 зав.№№ 193, 194/1, 196, 197 |
Республика Дагестан, Докузпаринский район, н.п. Гарах, отделение Службы в п. Ахты |
Общий вид резервуаров горизонтальных стальных цилиндрических РГС-10, РГС-25, РГС-50 представлен на рисунках 1-10.

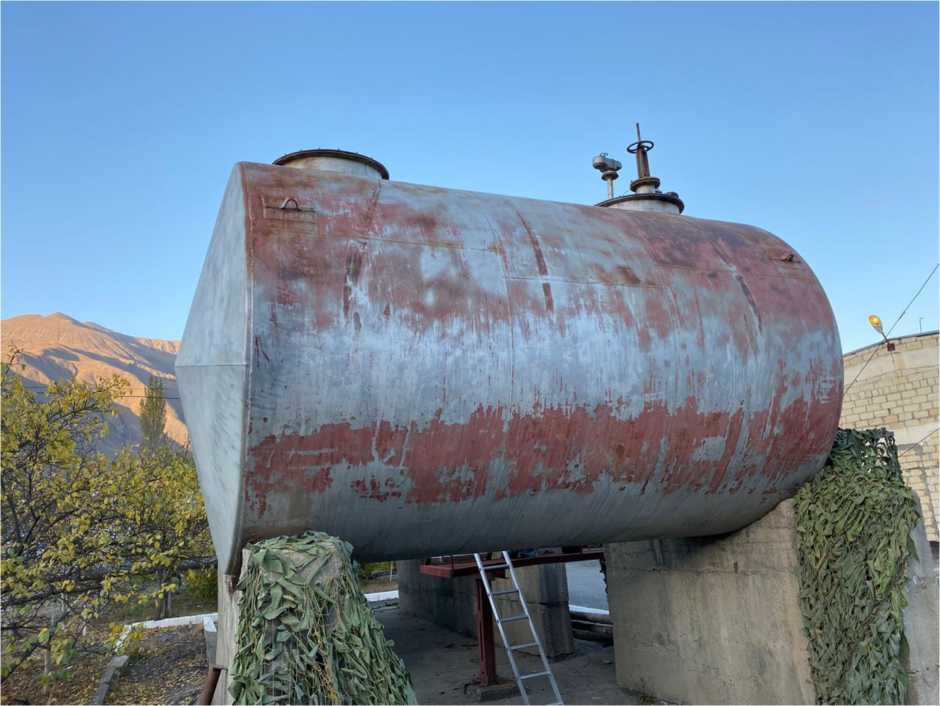

Рисунок 1 - Общий вид резервуара РГС-25 зав.№ 61

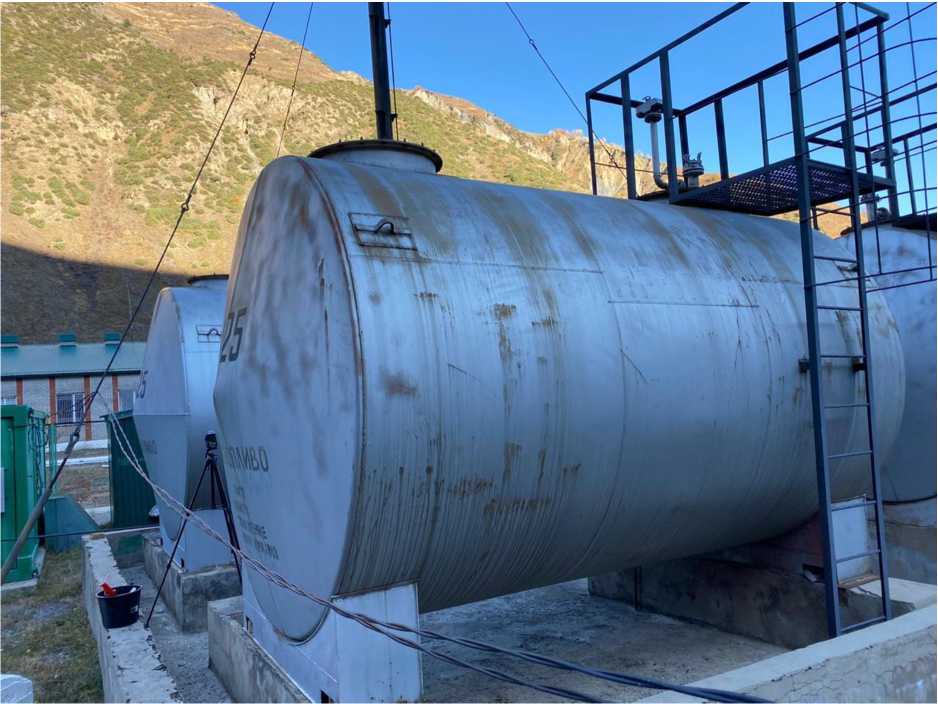

Рисунок 2 - Общий вид резервуаров РГС-25 зав.№№ 5, 191, 194, 195

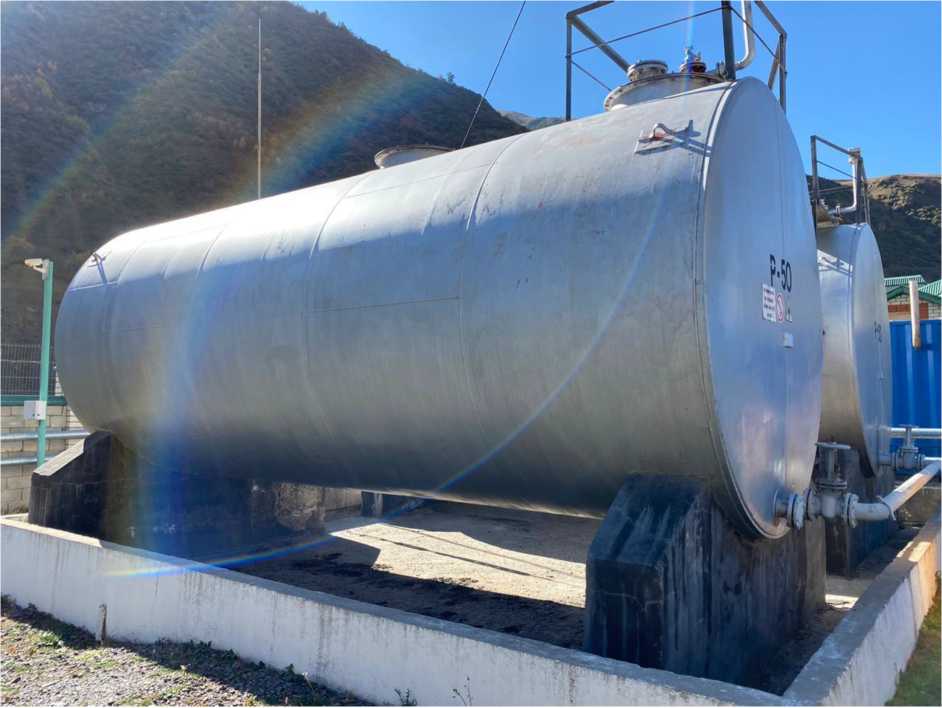

Рисунок 3 - Общий вид резервуаров РГС-50 зав.№№ 88, 89

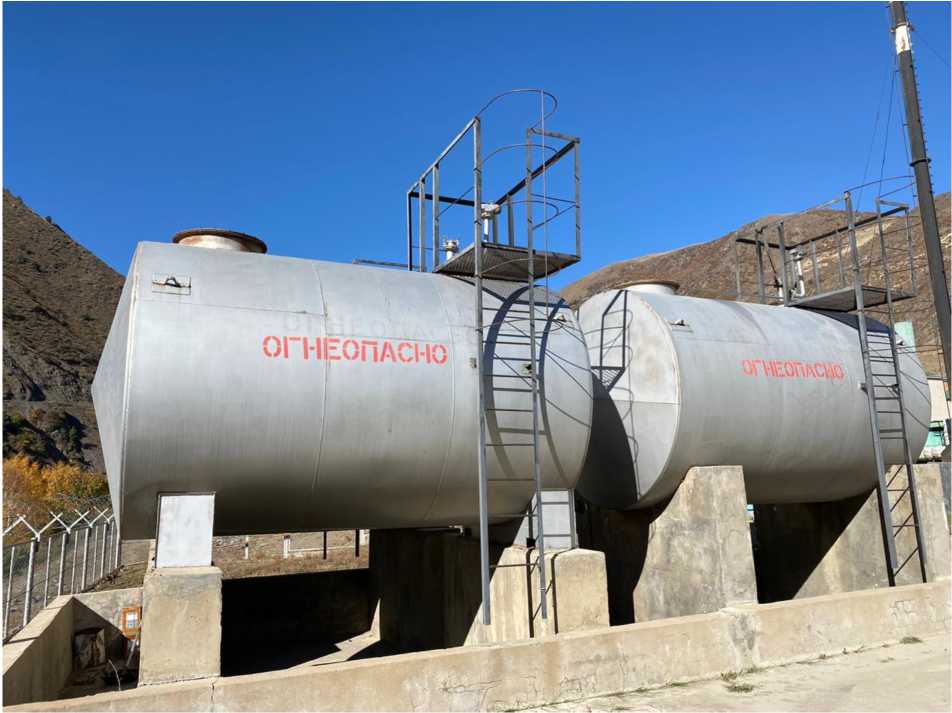

Рисунок 4 - Общий вид резервуаров РГС-25 зав.№№ 23, 36, 37, 40

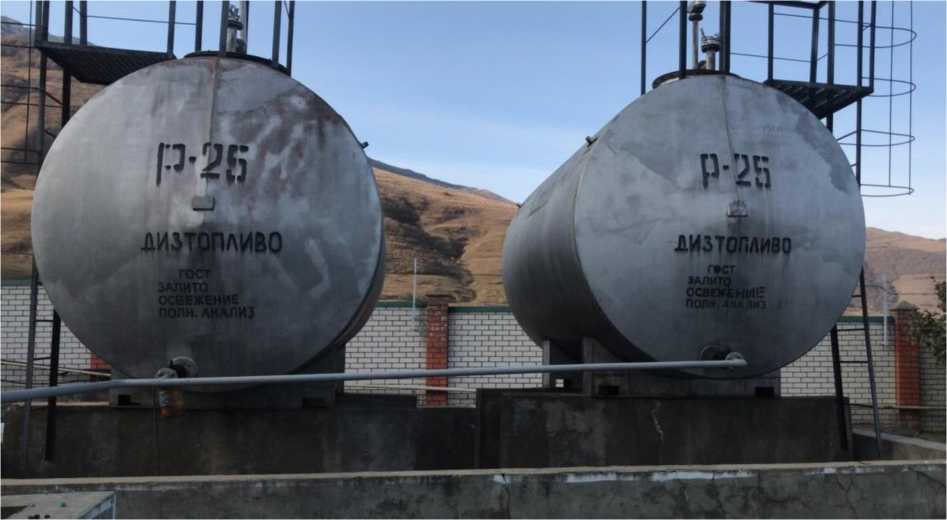

Рисунок 5 - Общий вид резервуаров РГС-25 зав.№№ 31, 54, 57

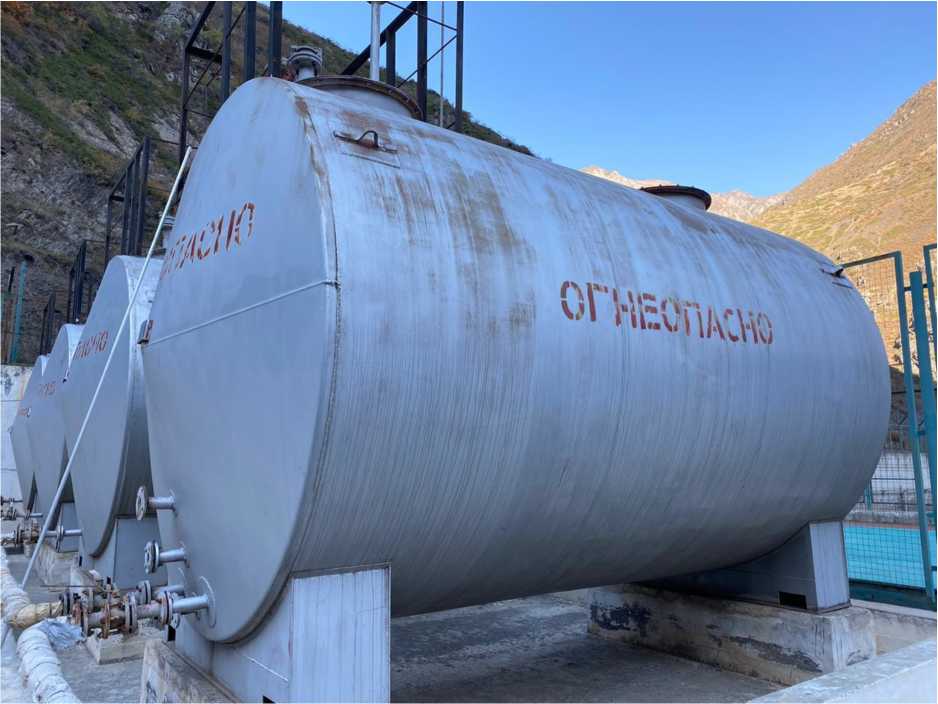

Рисунок 6 - Общий вид резервуаров РГС-25 зав.№№ 24, 33, 34, 35
Рисунок 7 - Общий вид резервуаров РГС-25 №№ 10, 61/1

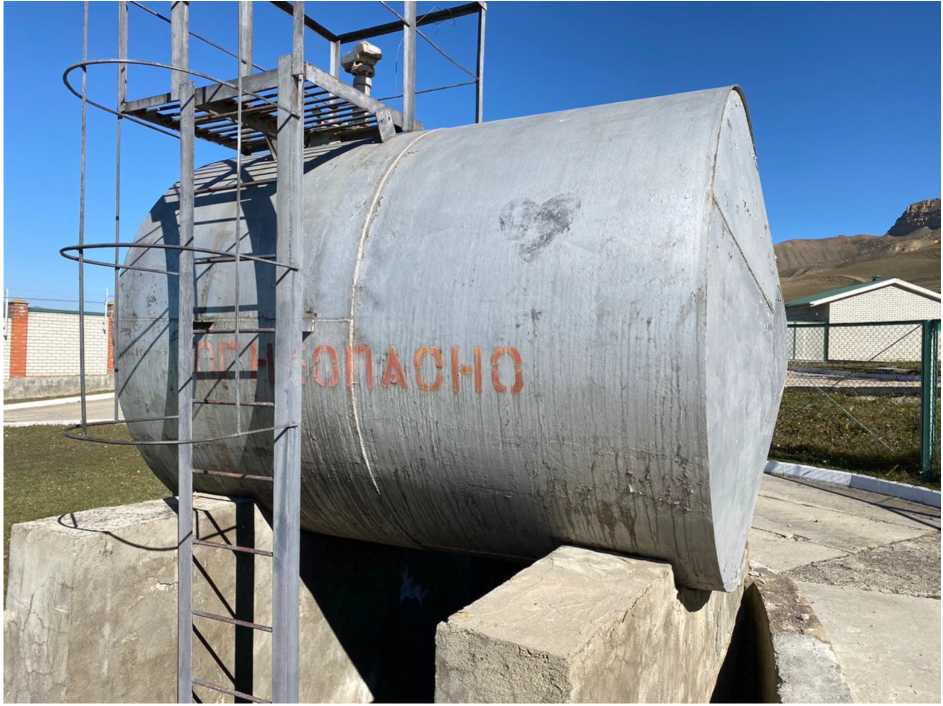

Рисунок 8 - Общий вид резервуара РГС-10 зав.№ 69
Рисунок 10 - Общий вид резервуаров РГС-25 зав.№№ 193, 194/1, 196, 197
Пломбирование резервуаров горизонтальных стальных цилиндрических РГС-10, РГС-25, РГС-50 не предусмотрено.
Таблица 3 -
Наименование |
Обозначение |
Количество |
1 |
2 |
3 |
Резервуары горизонтальные стальные цилиндрические |
РГС-10 зав.№ 69, РГС-25 зав.№№ 5, 10, 23, 24, 31, 33, 34, 35, 36, 37, 40, 54, 57, 61, 61/1, 65, 66, 67, 68, 191, 193, 194, 194/1, 195, 196, 197, РГС-50 зав.№№ 88, 89 |
29 шт. |
Паспорта на резервуары |
- |
29 экз. |
Градуировочные таблицы |
- |
29 экз. |
Таблица 2 -
Наименование характеристики |
Значение | ||
Тип резервуара |
РГС-10 |
РГС-25 |
РГС-50 |
Номинальная вместимость, м3 |
10 |
25 |
50 |
Пределы допускаемой относительной погрешности вместимости резервуара (геометрический метод), % |
±0,25 | ||
Средний срок службы, лет, не менее |
15 | ||
Условия эксплуатации:
|
От м инус 50 до плюс 50 от 84,0 до 106,7 |
