Номер по Госреестру СИ: 81458-21
81458-21 Резервуары горизонтальные стальные цилиндрические
(РГС-25, РГС-50)
Назначение средства измерений:
Резервуары горизонтальные стальные цилиндрические РГС-25, РГС-50 (далее -резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефтепродуктов.
Внешний вид.
Резервуары горизонтальные стальные цилиндрические
Рисунок № 1
Внешний вид.
Резервуары горизонтальные стальные цилиндрические
Рисунок № 2
Внешний вид.
Резервуары горизонтальные стальные цилиндрические
Рисунок № 3
Внешний вид.
Резервуары горизонтальные стальные цилиндрические
Рисунок № 4
Внешний вид.
Резервуары горизонтальные стальные цилиндрические
Рисунок № 5
Внешний вид.
Резервуары горизонтальные стальные цилиндрические
Рисунок № 6
Внешний вид.
Резервуары горизонтальные стальные цилиндрические
Рисунок № 7
Внешний вид.
Резервуары горизонтальные стальные цилиндрические
Рисунок № 8
Внешний вид.
Резервуары горизонтальные стальные цилиндрические
Рисунок № 9
Внешний вид.
Резервуары горизонтальные стальные цилиндрические
Рисунок № 10
Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего объему согласно градуировочным таблицам резервуаров.
Резервуары РГС-25 зав.№№ 1, 2, 3, 4, 201, 202, 203, 204, 301, 302, 303, 304, 501, 502, 503, 504, 11, 12 представляют собой сварные горизонтальные конструкции цилиндрической формы с коническими днищами.
Резервуар РГС-25 зав.№ 13 представляет собой сварную горизонтальную конструкцию цилиндрической формы со сферическими днищами.
Резервуары РГС-25 зав.№№ 5, 6, 401, 402, 403, 404, 14, РГС-50 представляют собой сварные горизонтальные конструкции цилиндрической формы исполнения с плоскими днищами.
Резервуары РГС-25 зав.№№ 13, 14 имеют наружную теплоизоляцию днищ и стенок, которая при необходимости демонтируется.
Резервуары оборудованы дыхательным клапаном, люком замерным для эксплуатации и приемо-раздаточными патрубками для приема и отпуска нефтепродукта.
Фундамент резервуаров соответствует требованиям ГОСТ 17032-2010 «Резервуары стальные горизонтальные для нефтепродуктов. Технические условия».
Резервуары горизонтальные стальные цилиндрические РГС-25, РГС-50 расположены на территории ПУ ФСБ России по Республике Дагестан по адресам, указанным в таблице 1.
Таблица 1 - Местонахождение резервуаров
Заводские номера резервуаров |
Местонахождение, адрес |
1 |
2 |
РГС-25 зав.№№ 1, 2, 3, 4, 5, 6 |
Республика Дагестан, Тляратинский район, н.п. Камилух, отделение Службы в п. Хунзах |
РГС-25 зав.№№ 11, 12, 13, 14 |
Республика Дагестан, Хунзахский район, н.п. Хунзах |
РГС-25 зав.№№ 201, 202, 203, 204 |
Республика Дагестан, Тляратинский район, н.п. Салда, отделение Службы в п. Хунзах |
РГС-25 зав.№№ 301, 302, 303, 304 |
Республика Дагестан, Цунтинский район, н.п. Терутли, отделение Службы в п. Хунзах |
РГС-25 зав.№№ 401, 402, 403, 404 |
Республика Дагестан, Тляратинский район, н.п. Тлярота, отделение Службы в п. Хунзах |
Заводские номера резервуаров |
Местонахождение, адрес |
1 |
2 |
РГС-25 зав.№№ 501, 502, 503, 504 |
Республика Дагестан, Бежтинский район, н.п. Хашархота, отделение Службы в п. Хунзах |
РГС-50 зав.№№ 1, 2 |
Республика Дагестан, Цунтинский район, н.п. Генух, отделение Службы в п. Хунзах |
Общий вид резервуаров горизонтальных стальных цилиндрических РГС-25, РГС-50 представлен на рисунках 1-10.

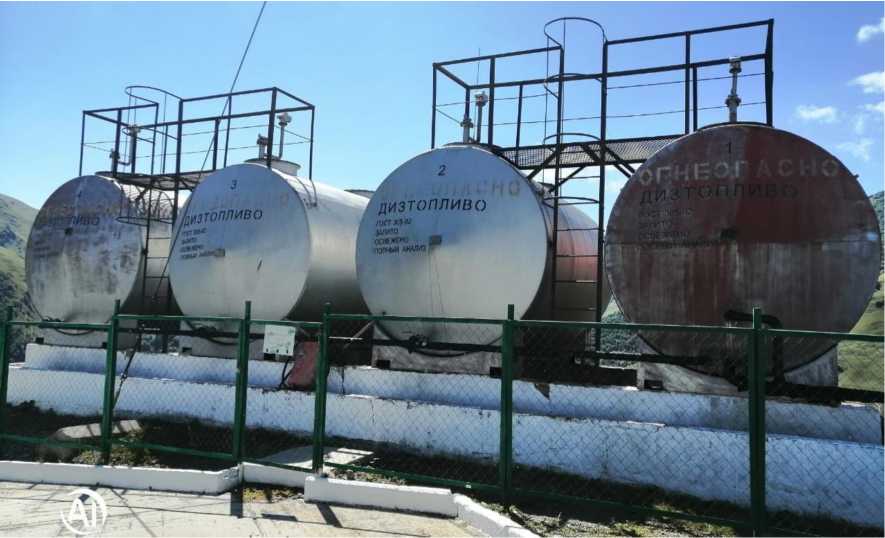

Рисунок 1 - Общий вид резервуаров РГС-25 зав.№№ 301, 302, 303, 304

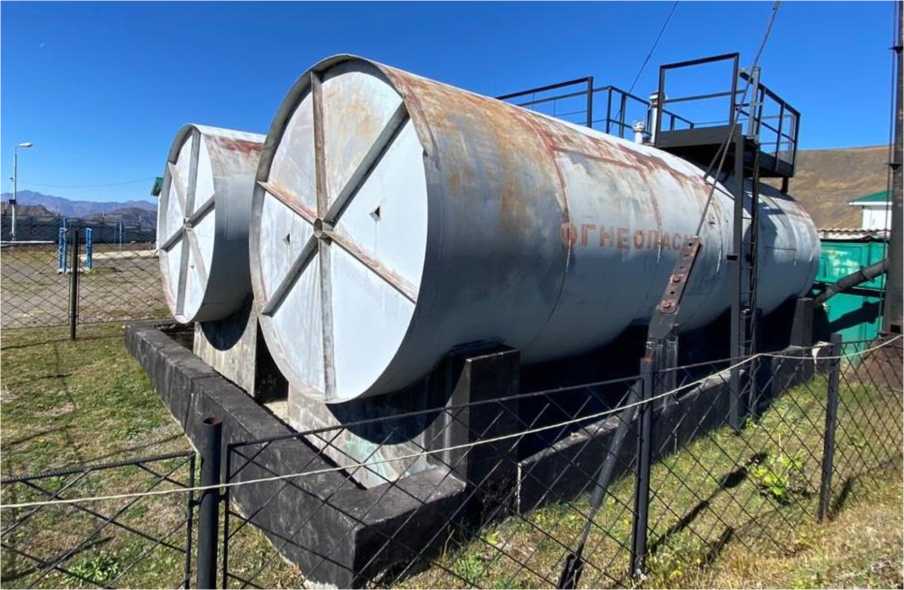

Рисунок 2 - Общий вид резервуаров РГС-50 зав.№№ 101, 102

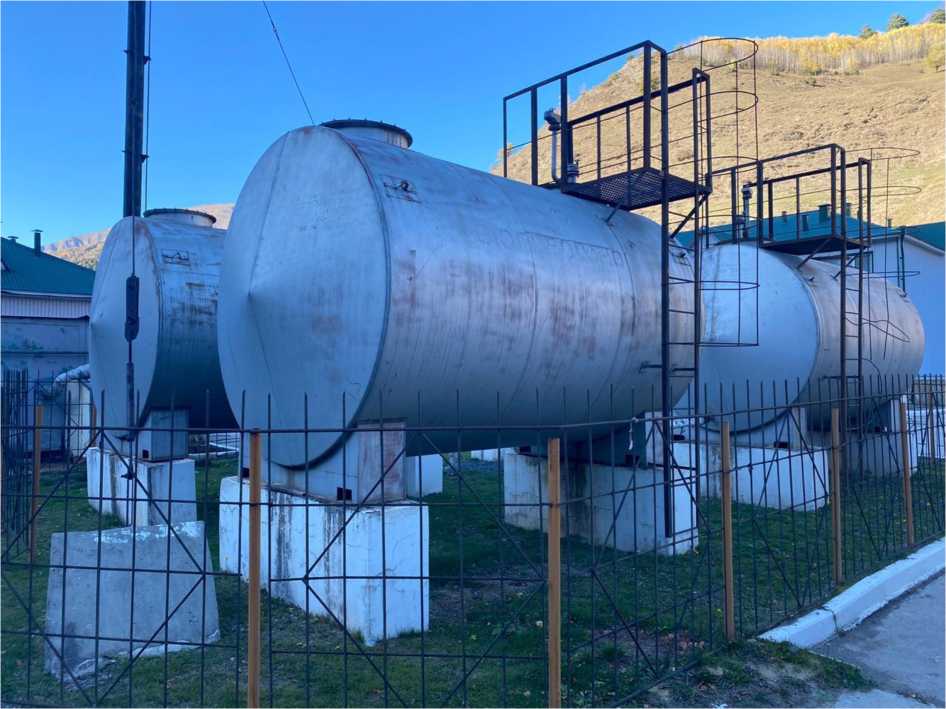

Рисунок 3 - Общий вид резервуаров РГС-25 зав.№№ 501, 502, 503, 504

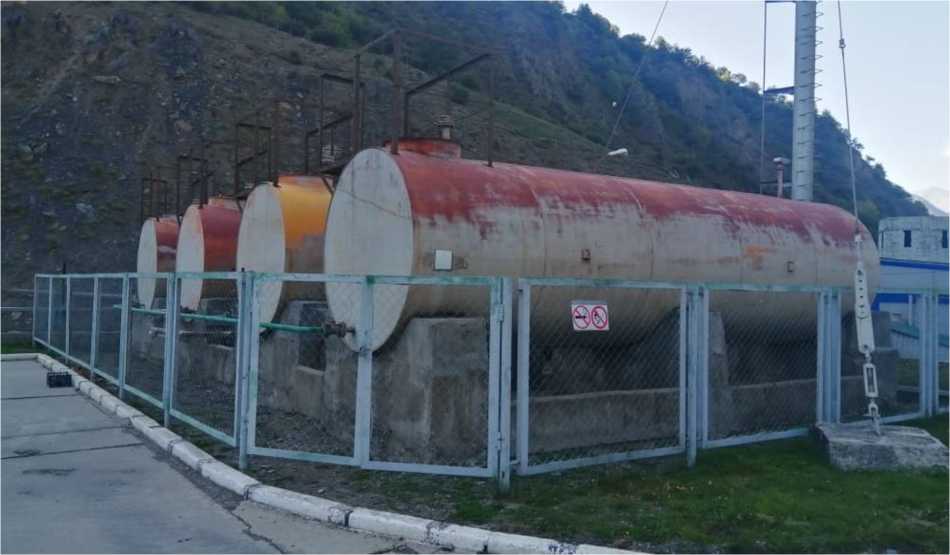

Рисунок 4 - Общий вид резервуаров РГС-25 зав.№№ 401, 402, 403, 404

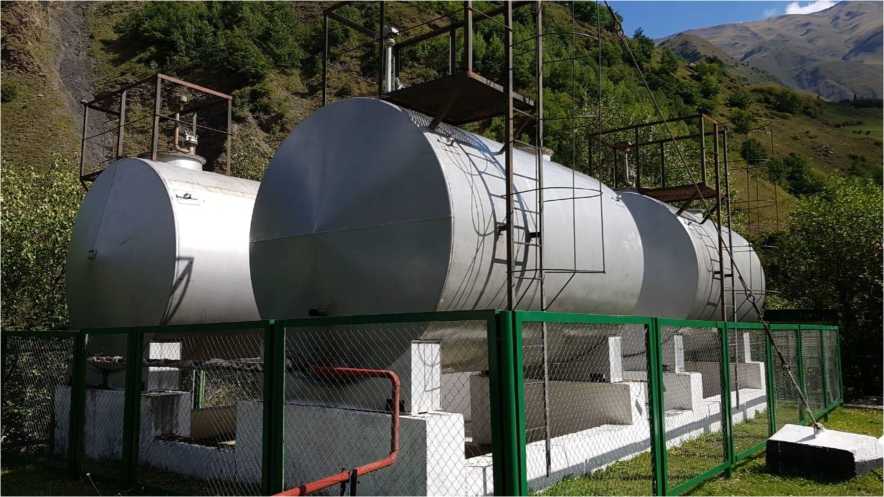

Рисунок 5 - Общий вид резервуаров РГС-25 зав.№№ 201, 202, 203, 204

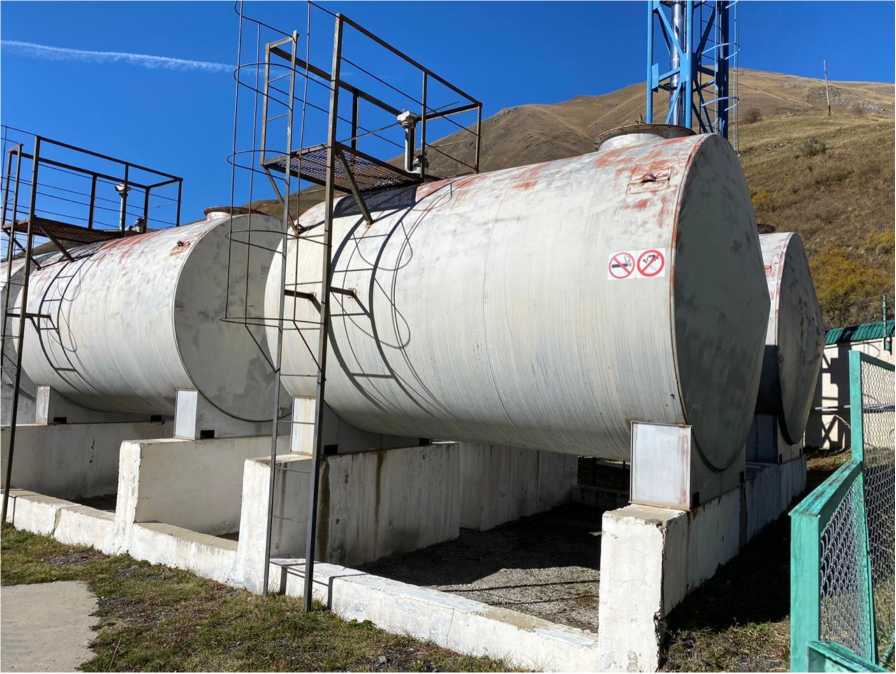

Рисунок 6 - Общий вид резервуаров РГС-25 зав.№№ 1, 2, 3, 4

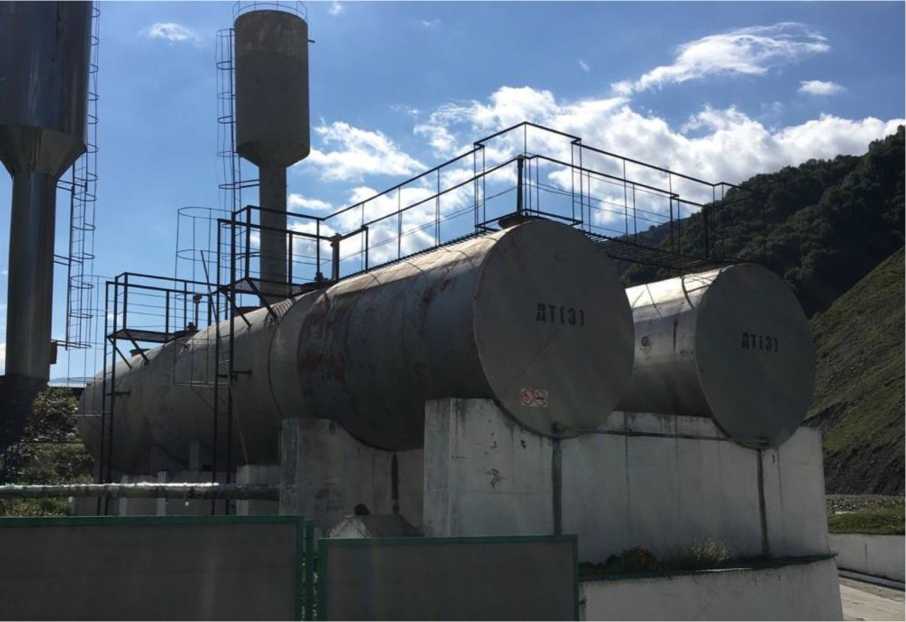

Рисунок 7 - Общий вид резервуаров РГС-25 №№ 5, 6

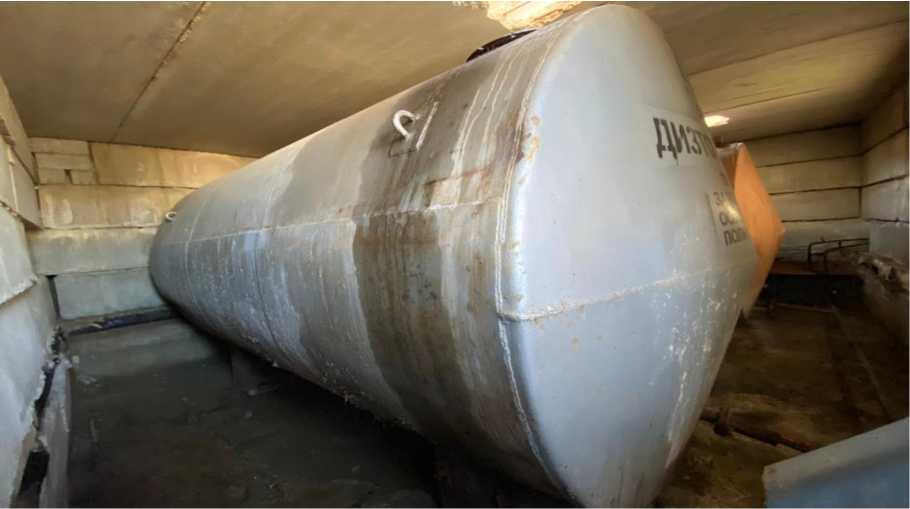

Рисунок 8 - Общий вид резервуаров РГС-25 зав.№№ 11, 12

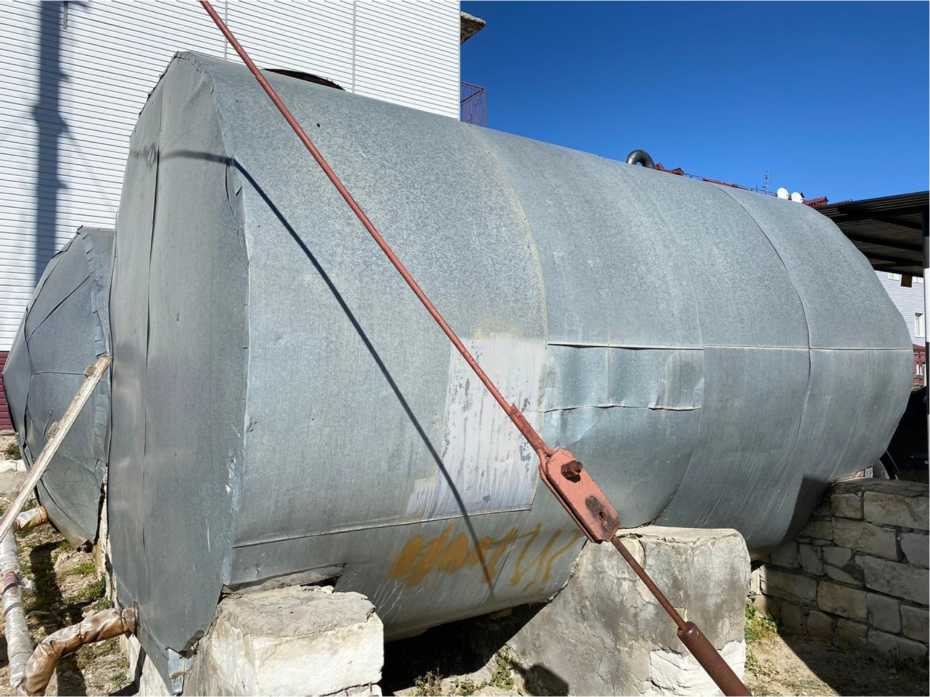

Рисунок 9 - Общий вид резервуара РГС-25 зав.№ 14

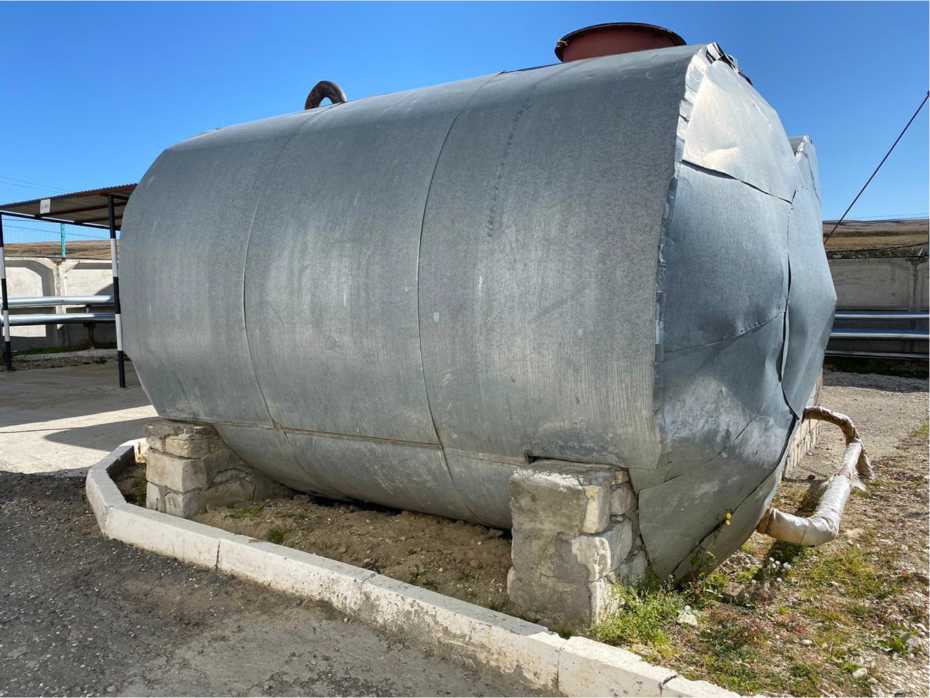

Рисунок 10 - Общий вид резервуара РГС-25 зав.№ 13 Пломбирование резервуаров горизонтальных стальных цилиндрических РГС-25, РГС-50 не предусмотрено.
Программное обеспечение отсутствует
Таблица 3 -
Наименование |
Обозначение |
Количество |
1 |
2 |
3 |
Резервуары горизонтальные стальные цилиндрические |
РГС-25 зав.№№ 1, 2, 3, 4, 5, 6, 11, 12, 13, 14, 201, 202, 203, 204, 301, 302, 303, 304, 401, 402, 403, 404, 501, 502, 503, 504 РГС-50 зав.№№ 1, 2 |
28 шт. |
Паспорта на резервуары |
- |
28 экз. |
Градуировочные таблицы |
- |
28 экз. |
Таблица 2 -
Наименование характеристики |
Значение | |
Тип резервуара |
РГС-25 |
РГС-50 |
Номинальная вместимость, м3 |
25 |
50 |
Пределы допускаемой относительной погрешности вместимости резервуара (геометрический метод), % |
±0,25 | |
Средний срок службы, лет, не менее |
15 | |
Условия эксплуатации:
|
От м инус 50 до плюс 50 от 84,0 до 106,7 |
