Номер по Госреестру СИ: 89522-23
89522-23 Установка для калибровки видеограмметрических систем
(УВГМ-80)
Назначение средства измерений:
Установка для калибровки видеограмметрических систем УВГМ-80 (далее - установка) предназначена для воспроизведения единицы длины в области измерений координат точек поверхности объекта и их перемещений в трехмерной ортогональной системе координат OXYZ. Установку применяют при поверке и калибровке фото- и видеограмметрических измерительных систем (далее - системы).
Внешний вид.
Установка для калибровки видеограмметрических систем
Рисунок № 1
Внешний вид.
Установка для калибровки видеограмметрических систем
Рисунок № 2
Внешний вид.
Установка для калибровки видеограмметрических систем
Рисунок № 3
Знак утверждения типа
Знак утверждения типа наноситсяна титульные листы эксплуатационных документов типографским способом и на средство измерений в виде наклейки (рисунок 2).
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе «Использование по назначению» руководства по эксплуатации 1716.000.00 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Локальная поверочная схема ФАУ «ЦАГИ» для систем фото- и видеограмметрических измерительных, утвержденная ФАУ «ЦАГИ».
Правообладатель
Федеральное автономное учреждение «Центральный аэрогидродинамический институт имени профессора Н.Е. Жуковского» (ФАУ «ЦАГИ»).
ИНН 5040177331
Юридический адрес: 140180, Московская обл., г. Жуковский, ул. Жуковского, д. 1 Телефон (факс): +7 495 5564281; +7 495 7776332
Адрес электронной почты: mera@tsagi.ru
Изготовитель
Федеральное автономное учреждение «Центральный аэрогидродинамический институт имени профессора Н.Е.Жуковского» (ФАУ «ЦАГИ»)
ИНН 5040177331
Адрес: 140180, Московская обл., г. Жуковский, ул. Жуковского, д. 1 Телефон (факс): +7 495 5564281; +7 495 7776332
Адрес электронной почты: mera@tsagi.ru
Испытательный центр
Федеральное автономное учреждение «Центральный аэрогидродинамический институт имени профессора Н.Е.Жуковского» (ФАУ «ЦАГИ»)
Адрес: 140180, Московская обл., г. Жуковский, ул. Жуковского, д. 1
Телефон (факс): +7 495 5564281; +7 495 7776332
Web-сайт: www.tsagi.ru
Адрес электронной почты: mera@tsagi.ru
Правообладатель
Федеральное автономное учреждение «Центральный аэрогидродинамический институт имени профессора Н.Е. Жуковского» (ФАУ «ЦАГИ»).
ИНН 5040177331
Юридический адрес: 140180, Московская обл., г. Жуковский, ул. Жуковского, д. 1 Телефон (факс): +7 495 5564281; +7 495 7776332
Адрес электронной почты: mera@tsagi.ru
Принцип действия установки основан на проецировании образов маркерных меток маркерной меры длины (далее - маркерная мера) на цифровую матрицу видеокамеры поверяемой системы при различных расстояниях от системы до маркерной меры в направлении визирования системы. При этом центры образов маркерных меток воспроизводят на матрице системы метки шкалы маркерной меры в направлении осей OX и OY и перемещение в направлении оси OZ трехмерной ортогональной системы координат OXYZ.
Конструктивно установка состоит из маркерной меры, комплекта концевых мер длины (далее - концевые меры) и оптической скамьи с элементами фиксации положения маркерной меры (упорная каретка, подвижная каретка c зажимом).
Маркерная мера воспроизводит единицу длины в направлении осей OX и OY и представляет сбой многозначную меру, выполненную в виде рамы с ребрами жесткости и защитным корпусом и имеющую ряды маркеров, расположенных через определенные интервалы по всей поверхности рамы. На торец каждого маркера нанесена маркерная метка. Для обеспечения контрастности изображения на мониторе поверяемых с помощью установки систем маркерная метка выполнена в белом цвете, а корпус меры и маркеры - в черном. Значения длины, воспроизводимой шкалой маркерной меры в направлении осей OX и OY, определяются расстояниями между центром первой маркерной метки (началом шкалы) и центрами остальных маркерных меток вдоль соответствующей оси. Платики в центре нижней части рамы образуют поверхность шкалы маркерной меры, которая при упоре маркерной меры в упорную каретку оптической скамьи определяет начальное положение шкалы для отсчета длины в направлении оси OZ. Для контроля угла наклона маркерной меры к горизонтальной плоскости в направлении осей ОХ и OZ предусмотрены две базовые площадки: базовая площадка 1 расположена сверху маркерной меры, базовая площадка 2 - снизу с обратной стороны маркерной меры. Фиксация маркерной меры в вертикальном положении на подвижной каретке оптической скамьи осуществляется с помощью блока крепления маркерной меры, с обратной стороны которого предусмотрена упорная планка для ограничения ее угловых перемещений.
Оптическая скамья предназначена для установки на ее рельс концевых мер и фиксации положения маркерной меры в направлении оси OZ.
С помощью комплекта концевых мер установка воспроизводит единицу длины в направлении оси OZ. Для этого отдельные меры комплекта в произвольном сочетании собираются в блоки и устанавливаются на рельс оптической скамьи между упорной и подвижной каретками, после чего подвижная каретка, на которую установлена маркерная мера, фиксируется в заданном положении. При этом изменяется расстояние от поверяемой системы до поверхности шкалы маркерной меры в направлении визирования системы. Состав комплекта концевых мер установки приведен в таблице 1, внешний вид - на рисунке 1.
Таблица 1 - Состав комплекта концевых мер длины установки
Номинальное значение длины меры, мм |
Количество в комплекте |
1,0; 1,5; 2,0; 5,0; 10,0; 20,0; 50,0; 200,0; 400,0 |
1 |
100,0 |
5 |

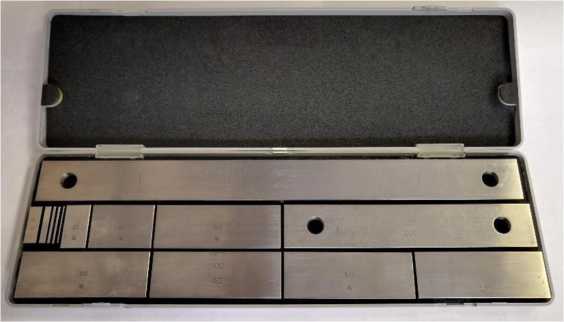

Рисунок 1 - Комплект концевых мер длины установки
За начало отсчета системы координат установки принимается центр крайней левой нижней маркерной метки шкалы. Оси системы координат имеют следующую ориентацию: оси OX и OY лежат в плоскости шкалы маркерной меры, при этом ось OX параллельна прямой, образованной центрами базовых маркеров, ось OY направлена вверх перпендикулярно оси OX. Ось OZ замыкает систему, образуя правую тройку векторов с осями OX и OY.
Общий вид установки с указанием мест пломбировки, мест нанесения знака утверждения типа, знака поверки, а также заводского номера приведен на рисунках 2, 3.
Заводской номер установки в формате трехзначного числа указывается типографским способом в ее паспорте и наносится краской на табличку, закрепляемую на переднем торце оптической скамьи.
Знак поверки в форме наклейки наносится на маркерную меру установки (рисунок 3).
Ограничение доступа к местам настройки (регулировки) обеспечивается путем нанесения наклеек с подписью поверителя и указанием даты поверки на головки винтовых соединений, фиксирующих защитный корпус на маркерной мере: по одной наклейке на две соседние головки с левой и правой стороны меры (рисунок 2), а также на головки винтовых соединений, фиксирующих упорную планку с обеих сторон (рисунок 3).
К данному типу относится установка зав. № 001.
Y
Базовая площадка 2 (вид сзади)
Базовая площадка 1
Оптическая скамья
Концевые меры длины
Место нанесения
Место нанесения знака
заводского номера
утверждения типа
Место для нанесения пломбы в виде наклейки
Маркерная мера длины
Поверхность шкалы маркерной меры
Блок крепления маркерной меры к подвижной каретке
Маркер с маркерной меткой

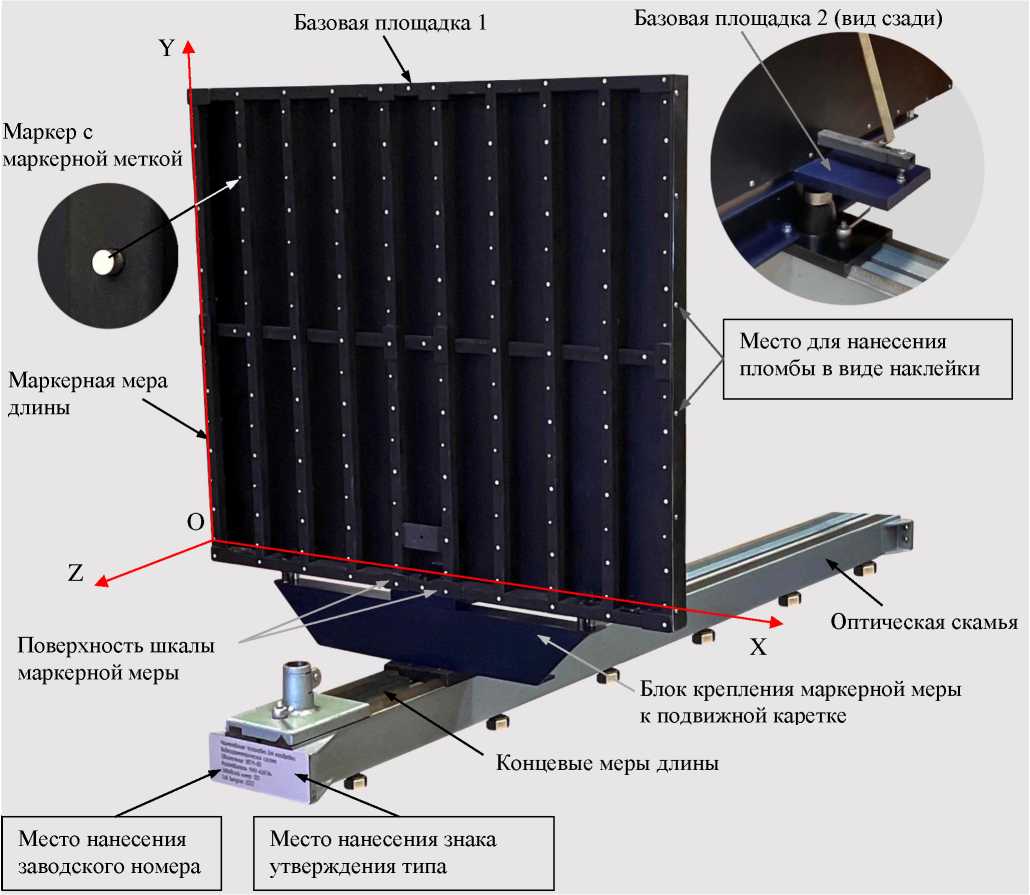

Рисунок 2 - Общий вид установки УВГМ-80
Место нанесения знака поверки
Место для нанесения пломбы в виде наклейки
Защитный корпус маркерной меры

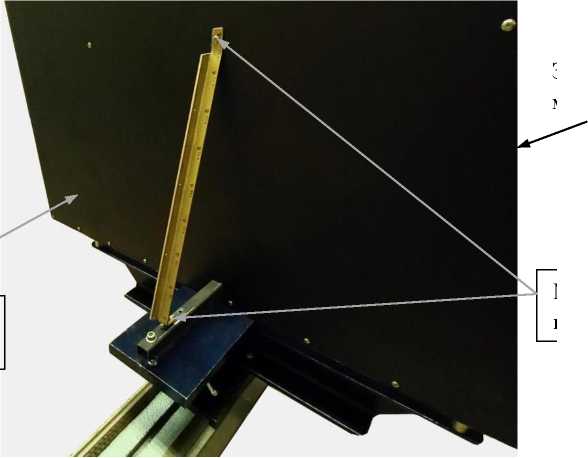

Рисунок 3 - Маркерная мера с защитным корпусом (вид сзади)
Таблица 4
Наименование |
Обозначение |
Количе ство |
Установка для калибровки видеограммет-рических систем УВГМ-80 |
— |
1 |
Паспорт |
1716.000.00 ПС |
1 экз. |
Руководство по эксплуатации |
1716.000.00 РЭ |
1 экз. |
Государственная система обеспечения единства измерений. Установка для калибровки видеограмметрических систем УВГМ-80. Методика поверки |
1 экз. |
Метрологические характеристики установки указаны в таблице 2, технические характеристики - в таблице 3.
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Номинальная длина шкалы маркерной меры, мм, в направлении оси: - OX - OY |
900 700 |
Допускаемое отклонение от индивидуальных зна-чений1) расстояния между началом шкалы и центром любой маркерной метки в направлении осей OX и OY при температуре 20 °С, мм |
±0,1 |
Пределы допускаемой основной абсолютной погрешности воспроизведения длины в направлении осей OХ и OY в начальном положении маркерной меры (в отсутствии перемещения в направлении оси ОZ), мм |
±0,252) |
Пределы допускаемой дополнительной абсолютной погрешности воспроизведения длины в направлении оси OX для любой маркерной метки при перемещении маркерной меры в направлении оси OZ, мм |
±(0,2+0,0012-Yi) 3) |
Пределы допускаемой дополнительной абсолютной погрешности воспроизведения длины в направлении оси OY для любой маркерной метки при перемещении маркерной меры в направлении оси OZ, мм |
±(0,0012 • | Xi - 4501 +0,0026 • | lz | )4)- 5) |
Допускаемое смещение нуля шкалы маркерной меры в направлении оси OZ, мм |
±2 |
Диапазон воспроизведения перемещения маркерной меры в направлении оси OZ, мм |
от 1 до 600 |
Пределы допускаемой абсолютной погрешности воспроизведения перемещения маркерной меры в направлении оси OZ, мм |
±(0,6+0,0013 • 1450- Xi | +0,0012 • Yi) 3)- 4) |
|
аблица 3 - Технические характеристики
Наименование характеристики |
Значение |
Количество маркеров маркерной меры, шт.: - в каждом ряду в направлении оси OX |
10 |
- в каждом ряду в направлении оси OY |
8 |
- во всех рядах меры |
80 |
Номинальная длина интервала шкалы маркерной меры, мм |
100 |
Диаметр маркера маркерной меры, мм |
4,0 ± 0,2 |
1,0; 1,5; 2,0; | |
Номинальная длина концевых мер, обеспечивающих перемещение маркер- |
5,0; 10,0; 20,0; |
ной меры в направлении оси OZ, мм |
50,0; 100,0; 200,0; 400,0 |
Габаритные размеры установки, мм, не более: | |
- длина |
2020 |
- ширина |
1050 |
- высота |
930 |
Условия эксплуатации: Температура окружающей среды, °С |
от +15 до +25 |
Относительная влажность, % |
от 30 до 80 |
Средний срок службы, лет |
10 |
