87444-22 Стенд для измерений массы и координат центра масс
(МЦ-500М1)
Назначение средства измерений:
Стенд для измерений массы и координат центра масс МЦ-500М1 (далее - стенд) предназначен для измерений массы и координат центра масс в трехмерной ортогональной системе координат ОXYZ.
Внешний вид.

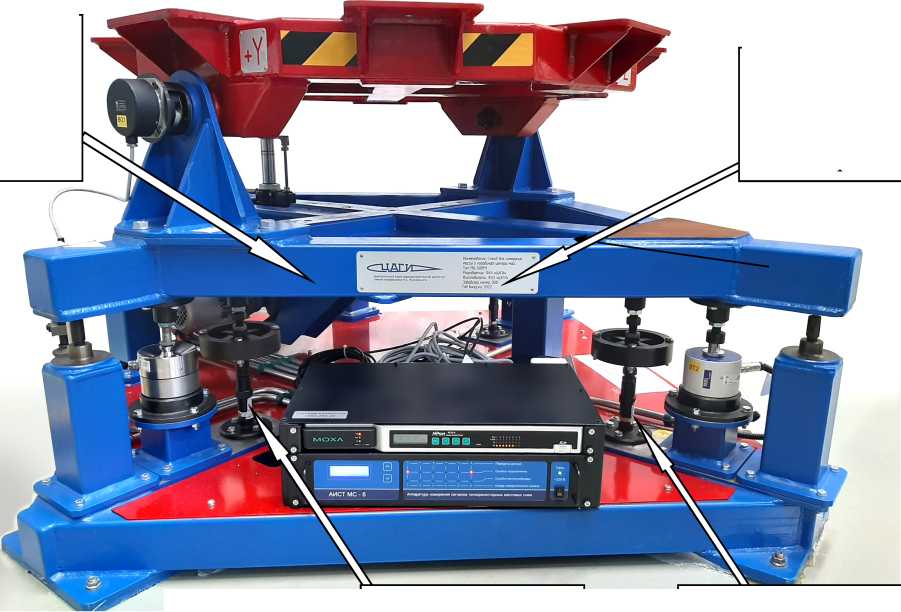

Стенд для измерений массы и координат центра масс
Рисунок № 1
Общие сведения
Дата публикации - 24.11.2022
Срок свидетельства -
Номер записи - 189444
ID в реестре СИ - 1404017
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
МЦ-500М1,
Производитель
Изготовитель - Федеральное автономное учреждение "Центральный аэрогидродинамический институт имени профессора Н.Е. Жуковского" (ФАУ "ЦАГИ")
Страна - РОССИЯ
Населенный пункт - Московская область, г. Жуковский
Уведомление о начале осуществления предпринимательской деятельности -
Отчёт “Распределение средств измерений по краям, регионам, городам” состоит из трех круговых диаграмм, интерактивной карты и сводной таблицы. Круговые диаграммы являются интерактивными, имеют функции экспорта данных и масштабирования. Сводная таблица, представленная в конце отчёта имеет функции сортировки по любой из колонок, а также поиска по любому из полей. Кроме того, в отчете реализована функция экспорта сырых данные в формате CSV для самостоятельной обработки.
Представленные в отчёте круговые диаграммы отображают информацию о доли поверок, причитающихся на тот или иной административный субъект РФ (округ, регион, город): на первой диаграмме - это распределение поверок по федеральным округам, на второй - по регионам и областям, на третьей - по городам.
Интерактивная карта представляет собой карту России с нанесенными на её маркерами, обозначающими города. В качестве справочной информации по каждому городу отображаются данные о количестве поверок, приходящихся на выбранный город, долю рынка среди всех поверок страны и количество организаций, аккредитованных на поверку в выбранном городе.
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2957 от 2022.11.24 ПРИКАЗ_Об утверждении типов средств измерений (20)
Наличие аналогов СИ: Стенд для измерений массы и координат центра масс (МЦ-500М1)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Федеральное автономное учреждение "Центральный аэрогидродинамический институт имени профессора Н.Е. Жуковского" (ФАУ "ЦАГИ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
86973-22 |
Набор калибровочный мер массы и длины в области измерений координат центра масс, НКМ-500 Федеральное автономное учреждение "Центральный аэрогидродинамический институт имени профессора Н.Е. Жуковского" (ФАУ "ЦАГИ") (РОССИЯ Московская область, г. Жуковский) |
ОТ МП |
1 год |
|
87444-22 |
Стенд для измерений массы и координат центра масс, МЦ-500М1 Федеральное автономное учреждение "Центральный аэрогидродинамический институт имени профессора Н.Е. Жуковского" (ФАУ "ЦАГИ") (РОССИЯ Московская область, г. Жуковский) |
ОТ МП |
1 год |
|
89124-23 |
Системы многоканальные тензометрические контрольно-измерительные, СКИ Федеральное автономное учреждение "Центральный аэрогидродинамический институт имени профессора Н.Е. Жуковского" (ФАУ "ЦАГИ") (РОССИЯ Московская область, г. Жуковский) |
ОТ МП |
2 года |
|
89522-23 |
Установка для калибровки видеограмметрических систем, УВГМ-80 Федеральное автономное учреждение "Центральный аэрогидродинамический институт имени профессора Н.Е. Жуковского" (ФАУ "ЦАГИ") (РОССИЯ Московская область, г. Жуковский) |
ОТ МП |
2 года |
Отчет предоставляет агрегированные данные о стоимости поверки средств измерений в соовтестии с Постановлением Правительства РФ от 20.04.2010 N 250 (ред. от 06.10.2021) "О перечне средств измерений, поверка которых осуществляется только аккредитованными в установленном порядке в области обеспечения единства измерений государственными региональными центрами метрологии"
Записи представлены с разбивкой по регионам, городам и организациям. Данные о стоимости поверки берутся из открытых источников и периодически обновляются.
В качестве поисковой фразы могут быть указаны: номер типа СИ из реестра АРШИНа, часть наименования типа СИ, город или наименование организации. Фраза должна состоять минимум из 5 символов.
Кто поверяет Стенд для измерений массы и координат центра масс (МЦ-500М1)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФАУ "ЦАГИ" (РОСС СОБ 3.00082.2013) | 3 | 1 | 2 | 0 | 3 | 1 | 2 |
Стоимость поверки Стенд для измерений массы и координат центра масс (МЦ-500М1)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) «Тензор-0,5Т» состоит из двух программ, взаимодействующих между собой путем обмена командами и данными. Программа EXP осуществляет сбор, обработку и сохранение экспериментальных данных на жесткий диск персонального компьютера. Программа АИМ имеет графический интерфейс и предоставляет пользователю информацию о ходе эксперимента и реализует средства для управления экспериментом. Метрологически значимой частью программного обеспечения являются динамически подключаемые библиотеки для расчёта массы, моментов сил в темпе эксперимента, а также динамически подключаемая библиотека для расчета массы и координат центра массы после эксперимента (таблица 1).
Знак утверждения типа
Знак утверждения типа в виде наклейки наносится на динамометрическую платформу слева от таблички, содержащей заводский номер.Нанесение знака поверки на средство измерений не предусмотрено.
Ограничение доступа к местам настройки (регулировки), расположенным в цепи нагрузки каждого из четырех весоизмерительных датчиков, обеспечивается путем нанесения наклеек с подписью поверителя и указанием даты поверки на тендерную гайку и ее контргайку.
К данному типу относится стенд зав. № 008.
Место нанесения заводского номера
Рисунок 1 - Общий вид стенда МЦ-500М1
Место нанесения заводского номера
Место нанесения знака утверждения типа
Место пломбировки
Место пломбировки
Рисунок 2 - Места нанесения заводского номера, знака утверждения типа и пломб
Программное обеспечение
Программное обеспечение (далее - ПО) «Тензор-0,5Т» состоит из двух программ, взаимодействующих между собой путем обмена командами и данными. Программа EXP осуществляет сбор, обработку и сохранение экспериментальных данных на жесткий диск персонального компьютера. Программа АИМ имеет графический интерфейс и предоставляет пользователю информацию о ходе эксперимента и реализует средства для управления экспериментом. Метрологически значимой частью программного обеспечения являются динамически подключаемые библиотеки для расчёта массы, моментов сил в темпе эксперимента, а также динамически подключаемая библиотека для расчета массы и координат центра массы после эксперимента (таблица 1). Метрологические и технические характеристики стенда указаны с учетом установленного ПО.
Уровень защиты метрологически значимой части ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 — Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование программного обеспечения |
LavMassCalcer.dll |
LavMomentCalcer.dll |
CalcMassAndMassCe nter.dll |
|
Номер версии (идентификационный номер) программного обеспечения |
2.0 |
2.0 |
2.0 |
|
Цифровой идентификатор |
5564668AD32E0F2C |
B13715CC91337D0 |
FF13DCC7F88E112 |
|
программного обеспече- |
CADDA26AB7BBB |
CFFBACBD407C93 |
FFC74051B812BEB |
|
ния |
5B7 |
704 |
F8 |
Метрологические характеристики стенда указаны в таблице 2, технические характеристики - в таблице 3.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений массы, кг |
от 20 до 500 |
|
Пределы допускаемой основной абсолютной погрешности измерений массы, кг: от 20 до 50 включ. св. 50 до 150 включ. св. 150 до 500 включ. |
± 0,10 ± 0,15 ± 0,35 |
|
Диапазон измерений вертикальной координаты центра масс X, мм |
от 100 до 1400 |
|
Пределы допускаемой основной абсолютной погрешности измерений вертикальной координаты центра масс X, мм, в диапазоне значений массы (m) объекта: от 20 до 50 кг включ. св. 50 до 150 кг включ. св. 150 до 500 кг включ. |
± (0,8+0,01-(150-m)) ± (0,8+0,00125-(850-m)) ± (0,8+0,0005-(1900-m)) |
|
Диапазон измерений горизонтальной координаты центра масс Y, Z, мм |
±300 |
|
Пределы допускаемой основной абсолютной погрешности измерений горизонтальной координаты центра масс Y, Z, мм, в диапазоне значений массы (m) объекта: от 20 до 50 кг включ. св. 50 до 150 кг включ. Св. 150 до 500 кг включ. |
± (0,35+0,01-(150-m)) ± (0,35+0,00125-(850-m)) ± (0,35+0,0005<1900-m)) |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: | |
|
длина |
2000 |
|
ширина |
1600 |
|
высота |
1000 |
|
Допускаемое отклонение расположения посадочных отверстий измерительной платформы стенда при 20 °С, мм |
±0,5 |
|
Допускаемое отклонение от плоскостности измерительной платформы стенда, мм |
0,1 |
|
Диаметр гладких посадочных отверстий, мм |
16+0,1 |
|
Высота измерительной платформы стенда, мм |
10,0 ± 0,5 |
|
Температурный коэффициент линейного расширения измерительной платформы стенда а, °С-1 |
11,6-10-6 |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
380 ± 38 |
|
- частота переменного тока, Г ц |
50 ± 1 |
|
Потребляемая мощность, кВт, не более |
3 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +15 до +25 |
|
- относительная влажность, % |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 84 до 106 |
|
Средний срок службы, лет |
9 |
на титульные листы эксплуатационных документов типографским способом и на средство измерений в виде наклейки (рисунок 2).
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе «Использование по назначению» руководства по эксплуатации 1691.000.000 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийЛокальная поверочная схема для средств измерений массы, координат центра масс и момента инерции, утвержденная ФГУП «ЦАГИ».
ПравообладательФедеральное автономное учреждение «Центральный аэрогидродинамический институт имени профессора Н.Е. Жуковского» (ФАУ «ЦАГИ»)
ИНН 5040177331
Адрес: 140180, Московская область, г. Жуковский, ул. Жуковского, д.1
Испытательный центр
Федеральное автономное учреждение «Центральный аэрогидродинамический институт имени профессора Н.Е. Жуковского» (ФАУ «ЦАГИ»)ИНН 5040177331
Адрес: 140180, Московская область, г. Жуковский, ул. Жуковского, д.1.
Принцип действия стенда при измерении массы основан на преобразовании деформации упругих элементов тензорезисторных датчиков, возникающей под действием силы тяжести объекта измерений, в аналоговый электрический сигнал, изменяющийся пропорционально массе этого объекта.
Принцип действия стенда при измерении координат центра масс основан на преобразовании деформации упругих элементов тензометрических датчиков, возникающей под действием силы тяжести объекта измерений, в аналоговый электрический сигнал, изменяющийся пропорционально моменту силы, создаваемому этим объектом при его отклонении на некоторый угол относительно одной из координатных осей.
Конструктивно стенд состоит из механической части, измерительно-вычислительного и управляющего комплекса и рабочего места оператора. В состав механической части входит станина, неподвижная динамометрическая платформа, измерительная платформа и асинхронный электродвигатель привода линейного перемещения. Объект измерений устанавливается на измерительную платформу, которая установлена на узле поворота, закрепленном своим нижним основанием на динамометрической платформе. Динамометрическая платформа опирается на четыре весоизмерительных датчика с полусферическим шарниром, установленные на станине. На динамометрической платформе установлен кронштейн с закрепленным на нем двигателем со штоком. На валу измерительной платформы расположен датчик угла. На станине установлены стойки с плоскими шарнирами, соединенные с динамической платформой для обеспечения неподвижности платформы в плоскости OYZ при перемещении динамической платформы в плоскости OZX.
В состав измерительно-вычислительного и управляющего комплекса стенда входит измерительная система и система автоматизированного управления. Измерительная система осуществляет регистрацию сигналов от весоизмерительных датчиков, преобразование их в цифровую форму и последующую обработку. Система автоматизированного управления стенда обеспечивает наклон измерительной платформы механической системы на заданные углы.
Рабочее место включает в себя универсальный стол с подвесной тумбой, кресло оператора, персональный компьютер с предустановленным программным обеспечением стенда, жидкокристаллический монитор, лазерный принтер, клавиатуру и беспроводную мышь.
Общий вид стенда с указанием мест пломбировки, мест нанесения знака утверждения типа, заводского номера приведен на рисунках 1, 2.
Заводской номер стенда в формате трехзначного числа указывается типографским способом в его формуляре и наносится краской на табличку, закрепляемую на динамометрической платформе (рисунок 2).
Знак утверждения типа в виде наклейки наносится на динамометрическую платформу слева от таблички, содержащей заводский номер.
Нанесение знака поверки на средство измерений не предусмотрено.
Ограничение доступа к местам настройки (регулировки), расположенным в цепи нагрузки каждого из четырех весоизмерительных датчиков, обеспечивается путем нанесения наклеек с подписью поверителя и указанием даты поверки на тендерную гайку и ее контргайку.
К данному типу относится стенд зав. № 008.
Место нанесения заводского номера
Рисунок 1 - Общий вид стенда МЦ-500М1
Место нанесения заводского номера
Место нанесения знака утверждения типа
Место пломбировки
Место пломбировки
Рисунок 2 - Места нанесения заводского номера, знака утверждения типа и пломб
Таблица 4
|
Наименование |
Обозначение |
Количе ство |
|
Стенд для измерений массы и координат центра масс МЦ-500М1 |
1691.000.000 |
1 |
|
Стенд для измерений массы и координат центра масс МЦ-500М1. Формуляр |
1691.000.000 ФО |
1 экз. |
|
Стенд для измерений массы и координат центра масс МЦ-500М1. Руководство по эксплуатации на стенд |
1691.000.000 РЭ |
1 экз. |
|
Государственная система обеспечения единства измерений. Стенд для измерений массы и координат центра масс МЦ-500М1. Методика поверки |
1 экз. |
Уровень защиты метрологически значимой части ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 — Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование программного обеспечения |
LavMassCalcer.dll |
LavMomentCalcer.dll |
CalcMassAndMassCe nter.dll |
|
Номер версии (идентификационный номер) программного обеспечения |
2.0 |
2.0 |
2.0 |
|
Цифровой идентификатор |
5564668AD32E0F2C |
B13715CC91337D0 |
FF13DCC7F88E112 |
|
программного обеспече- |
CADDA26AB7BBB |
CFFBACBD407C93 |
FFC74051B812BEB |
|
ния |
5B7 |
704 |
F8 |
Метрологические характеристики стенда указаны в таблице 2, технические характеристики - в таблице 3.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений массы, кг |
от 20 до 500 |
|
Пределы допускаемой основной абсолютной погрешности измерений массы, кг: от 20 до 50 включ. св. 50 до 150 включ. св. 150 до 500 включ. |
± 0,10 ± 0,15 ± 0,35 |
|
Диапазон измерений вертикальной координаты центра масс X, мм |
от 100 до 1400 |
|
Пределы допускаемой основной абсолютной погрешности измерений вертикальной координаты центра масс X, мм, в диапазоне значений массы (m) объекта: от 20 до 50 кг включ. св. 50 до 150 кг включ. св. 150 до 500 кг включ. |
± (0,8+0,01-(150-m)) ± (0,8+0,00125-(850-m)) ± (0,8+0,0005-(1900-m)) |
|
Диапазон измерений горизонтальной координаты центра масс Y, Z, мм |
±300 |
|
Пределы допускаемой основной абсолютной погрешности измерений горизонтальной координаты центра масс Y, Z, мм, в диапазоне значений массы (m) объекта: от 20 до 50 кг включ. св. 50 до 150 кг включ. Св. 150 до 500 кг включ. |
± (0,35+0,01-(150-m)) ± (0,35+0,00125-(850-m)) ± (0,35+0,0005<1900-m)) |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: | |
|
длина |
2000 |
|
ширина |
1600 |
|
высота |
1000 |
|
Допускаемое отклонение расположения посадочных отверстий измерительной платформы стенда при 20 °С, мм |
±0,5 |
|
Допускаемое отклонение от плоскостности измерительной платформы стенда, мм |
0,1 |
|
Диаметр гладких посадочных отверстий, мм |
16+0,1 |
|
Высота измерительной платформы стенда, мм |
10,0 ± 0,5 |
|
Температурный коэффициент линейного расширения измерительной платформы стенда а, °С-1 |
11,6-10-6 |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
380 ± 38 |
|
- частота переменного тока, Г ц |
50 ± 1 |
|
Потребляемая мощность, кВт, не более |
3 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +15 до +25 |
|
- относительная влажность, % |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 84 до 106 |
|
Средний срок службы, лет |
9 |
