Номер по Госреестру СИ: 89124-23
89124-23 Системы многоканальные тензометрические контрольно-измерительные
(СКИ)
Назначение средства измерений:
Системы многоканальные тензометрические контрольно-измерительные СКИ (далее СКИ) предназначены для экспериментальных исследований несущих и движущих винтов летательных аппаратов в части измерений напряженно-деформированного состояния элементов конструкции с помощью первичных преобразователей деформации на основе тензорезисторов, включенных по схеме полного моста (далее - первичных преобразователей). В режиме индикации возможно подключение к СКИ первичных преобразователей деформации на основе тензо-резисторов, включенных по четверть и полумостовой схемам.
Внешний вид.
Системы многоканальные тензометрические контрольно-измерительные
Рисунок № 1
Внешний вид.
Системы многоканальные тензометрические контрольно-измерительные
Рисунок № 2
Внешний вид.
Системы многоканальные тензометрические контрольно-измерительные
Рисунок № 3
Общие сведения
Дата публикации - 26.05.2023
Срок свидетельства -
Номер записи - 191135
ID в реестре СИ - 1408911
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Федеральное автономное учреждение "Центральный аэрогидродинамический институт имени профессора Н.Е. Жуковского" (ФАУ "ЦАГИ")
Страна - РОССИЯ
Населенный пункт - Московская область, г. Жуковский
Уведомление о начале осуществления предпринимательской деятельности -
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет «Каталог типов СИ АРШИН по группам СИ» сортирует типы СИ в зависимости от выбранной группы СИ (можно выбрать нескольких групп СИ одновременно) и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок. К группам СИ отнесены устойчивые словосочетания наименований типов СИ, состоящие максимум из 3 слов.
Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Системы многоканальные тензометрические контрольно-измерительные (СКИ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Федеральное автономное учреждение "Центральный аэрогидродинамический институт имени профессора Н.Е. Жуковского" (ФАУ "ЦАГИ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
86973-22 |
Набор калибровочный мер массы и длины в области измерений координат центра масс, НКМ-500 Федеральное автономное учреждение "Центральный аэрогидродинамический институт имени профессора Н.Е. Жуковского" (ФАУ "ЦАГИ") (РОССИЯ Московская область, г. Жуковский) |
ОТ МП |
1 год |
|
87444-22 |
Стенд для измерений массы и координат центра масс, МЦ-500М1 Федеральное автономное учреждение "Центральный аэрогидродинамический институт имени профессора Н.Е. Жуковского" (ФАУ "ЦАГИ") (РОССИЯ Московская область, г. Жуковский) |
ОТ МП |
1 год |
|
89124-23 |
Системы многоканальные тензометрические контрольно-измерительные, СКИ Федеральное автономное учреждение "Центральный аэрогидродинамический институт имени профессора Н.Е. Жуковского" (ФАУ "ЦАГИ") (РОССИЯ Московская область, г. Жуковский) |
ОТ МП |
2 года |
|
89522-23 |
Установка для калибровки видеограмметрических систем, УВГМ-80 Федеральное автономное учреждение "Центральный аэрогидродинамический институт имени профессора Н.Е. Жуковского" (ФАУ "ЦАГИ") (РОССИЯ Московская область, г. Жуковский) |
ОТ МП |
2 года |
|
92528-24 |
Калибратор каналов измерения сигналов датчиков измерительных систем автоматический, МАК-У Федеральное автономное учреждение "Центральный аэрогидродинамический институт имени профессора Н.Е. Жуковского" (ФАУ "ЦАГИ") (РОССИЯ Московская область, г. Жуковский) |
ОТ МП |
1 год |
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке торговых весов. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Кто поверяет Системы многоканальные тензометрические контрольно-измерительные (СКИ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Системы многоканальные тензометрические контрольно-измерительные (СКИ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Уровень защиты метрологически значимой части ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний».
Знак утверждения типа
Знак утверждения типананосится на титульные листы эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2 «Использование СКИ» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к СКИГОСТ 22261-94 Средства измерения электрических и магнитных величин. Общие технические условия;
Локальная поверочная схема ФГУП «ЦАГИ» 3.34-1 для тензометрических средств измерений напряжения постоянного тока.
Правообладатель
Федеральное автономное учреждение «Центральный аэрогидродинамический институт имени профессора Н.Е.Жуковского» (ФАУ «ЦАГИ»)
ИНН 5040177331
Юридический адрес: 140180, Московская обл., г. Жуковский, ул. Жуковского, д. 1 Телефон: +7(495)556-42-05
E-mail: mera@tsagi.ru
Изготовитель
Федеральное автономное учреждение «Центральный аэрогидродинамический институт имени профессора Н.Е.Жуковского» (ФАУ «ЦАГИ»)
ИНН 5040177331
Адрес: 140180, Московская обл., г. Жуковский, ул. Жуковского, д. 1
Телефон: +7(495)556-42-05
E-mail: mera@tsagi.ru
Испытательный центр
Федеральное автономное учреждение «Центральный аэрогидродинамический институт им. профессора Н.Е.Жуковского» (ФАУ «ЦАГИ»)Адрес: 140180, Московская обл., г. Жуковский, ул. Жуковского, д. 1
Телефон (факс): +7 495 5564281; +7 495 7776332
Web-сайт: www.tsagi.ru
E-mail: mera@tsagi.ru
Правообладатель
Федеральное автономное учреждение «Центральный аэрогидродинамический институт имени профессора Н.Е.Жуковского» (ФАУ «ЦАГИ»)
ИНН 5040177331
Юридический адрес: 140180, Московская обл., г. Жуковский, ул. Жуковского, д. 1 Телефон: +7(495)556-42-05
E-mail: mera@tsagi.ru
К настоящему типу средств измерений относятся системы многоканальные тензометрические контрольно-измерительные СКИ-16 № 001 и СКИ-60 № 002, отличающиеся количеством измерительных каналов и программным обеспечением.
Принцип действия системы основан на измерении выходных электрических сигналов первичных преобразователей, передачи полученных значений на ПК оператора по Wi-Fi каналу, сохранении опытных данных на флеш-носителе, обработке информации в специализированном ПО SKI_16 и SKI_60 с последующим выводом ее на ПК.
СКИ представляет собой корпус цилиндрической формы переменного сечения с встроенной измерительной платой, радиоканальным приемопередатчиком и перезаряжаемым источником питания. Измерительная плата помимо каналов измерения с первичных преобразователей содержит каналы индикации температуры и вибрации внутри корпуса СКИ.
В режиме индикации (метрологические характеристики не определены) допускается подключать на входы измерительных каналов тензорезисторы, соединенные по полумостовой и четверть мостовой схемам. При подключении первичных преобразователей по четвертьмосто-вой схеме возможно подключать тензорезисторы с номинальным сопротивлением 100, 120, 200, 350, 700 и 1000 Ом.
После включения СКИ устанавливает беспроводное соединение по радиоканалу с ответным устройством связи, подключенным либо интегрированным в рабочее место оператора. СКИ состоит из следующих составных частей:
-
- измерительный модуль - плата с электронными компонентами, обеспечивающая фильтрацию, усиление, оцифровку, предварительную обработку, регистрацию и проводную передачу на модуль радиосвязи сигналов датчиков;
-
- система обеспечения питания, соответствующего требованиям измерительного модуля, а также контроля заряда/разряда аккумулятора смонтированная в изолированном контейнере (находится в передней части общего корпуса СКИ);
-
- модуль обеспечения беспроводной связи для передачи данных на автоматизированное рабочее место оператора.
Общий вид и место нанесения заводского номера СКИ представлены на рисунке 1 и 2.
Место нанесения заводского номера
Рисунок 1- Общий вид СКИ-16

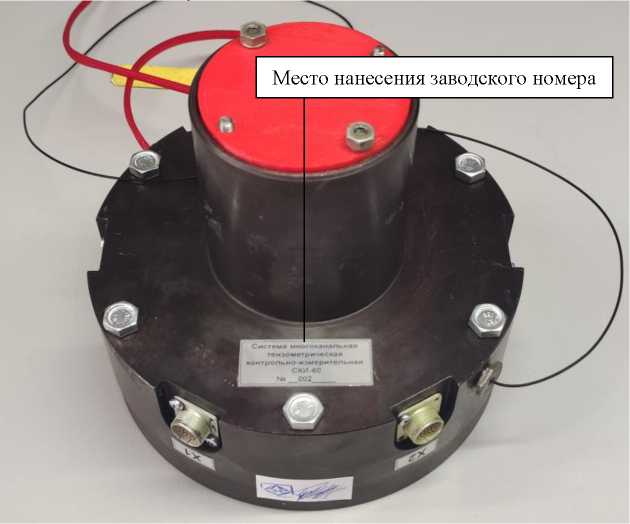

Рисунок 2- Общий вид СКИ-60

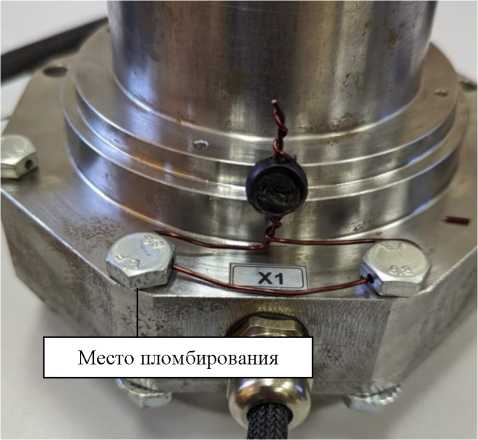

Рисунок 3 - Место пломбирования СКИ-16
Место пломбирования

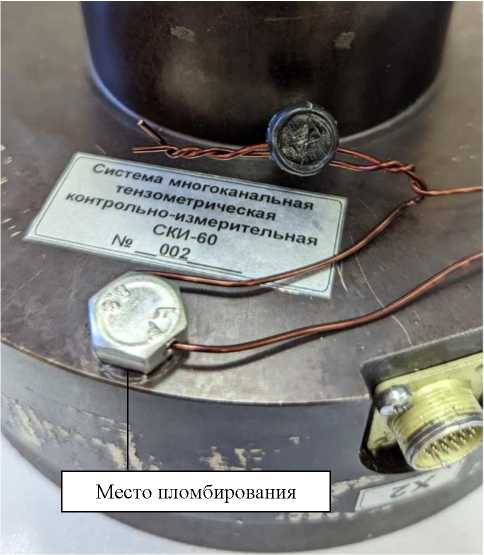

Рисунок 4 - Место пломбирования СКИ-60
Место и способ пломбирования СКИ-16 и СКИ-60 показано на рисунках 3 и 4 соответственно. Информация о наименовании, типе и заводском номере наносятся типографским способом на металлическую табличку, которая приклеена непосредственно на СКИ.
Нанесения знака поверки на СКИ не предусмотрено.
Таблица 4 - Комплектность СКИ
|
Обозначение |
Наименование |
Количество | |
|
СКИ-16 |
ЦАДН.1704.000.00-02 |
Система СКИ-16 |
1 |
|
Комплект монтажных частей |
1 | ||
|
SKI 16 |
ПО |
1 | |
|
ЦАДН.1704.000.00-02 РЭ |
Руководство по эксплуатации |
1 | |
|
ЦАДН.1704.000.00-02.016 ФО |
Формуляр |
1 | |
|
СКИ-60 |
ЦАДН.1704.000.00-02 |
Система СКИ-60 |
1 |
|
Комплект монтажных частей |
1 | ||
|
SKI 60 |
ПО |
1 | |
|
ЦАДН.1704.000.00-02 РЭ |
Руководство по эксплуатации |
1 | |
|
ЦАДН.1704.000.00-02.060 ФО |
Формуляр |
1 | |
Таблица 1- Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
СКИ-16 |
Идентификационное наименование программного обеспечения |
SKI_16 |
|
Номер версии (идентификационный номер) программного обеспечения |
1.0.0.2 | |
|
Цифровой идентификатор программного обеспечения |
fea37a2914a5bd0 f67660041214e17a3 | |
|
СКИ-60 |
Идентификационное наименование программного обеспечения |
SKI_60 |
|
Номер версии (идентификационный номер) программного обеспечения |
1.0.0.1 | |
|
Цифровой идентификатор программного обеспечения |
0d00b20959150d0d cfab85ea2a272822 | |
Таблица 2 - Основные метрологические характеристики
|
Наименование характеристики |
Значение | |
|
СКИ-16 |
СКИ-60 | |
|
Количество измерительных каналов, шт |
16 |
64 |
|
Диапазон измерений отношения электрических напряжений (полномостовая схема подключения), мВ/В |
от -5 до +5 | |
|
Пределы приведенной к верхней границе диапазона измерений погрешности отношения электрических напряжений (полномостовая схема подключения), % |
± 0,2 | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
СКИ-16 |
СКИ-60 | |
|
Напряжение электрического питания тензомостов, В |
3,3 | |
|
Частота опроса АЦП, кГ ц |
от 2,048 до 4,096 | |
|
Габаритные размеры, мм, не более | ||
|
- диаметр, мм |
135 |
145 |
|
- высота, мм |
150 |
175 |
|
- Масса, кг, не более |
4,2 |
7,2 |
|
Условия эксплуатации: | ||
|
- температура окружающего воздуха, °С |
от -35 до + 40 | |
|
- относительная влажность воздуха, %, не более |
80 | |
