Сведения о средстве измерений: 89182-23 Измерители перемещений (деформаций)

Номер по Госреестру СИ: 89182-23
89182-23 Измерители перемещений (деформаций)
(EX)

Назначение средства измерений:
Измерители перемещений (деформаций) EX (далее - измерители) предназначены для измерений продольной деформации материалов (металлов, пластмасс, резин, композитных соединений, древесины) в процессе испытания их на растяжение и сжатие.

сертификация программного обеспечения
Внешний вид. Измерители перемещений (деформаций), http://oei-analitika.ru рисунок № 1
Внешний вид.
Измерители перемещений (деформаций)
Рисунок № 1
Внешний вид. Измерители перемещений (деформаций), http://oei-analitika.ru рисунок № 2
Внешний вид.
Измерители перемещений (деформаций)
Рисунок № 2
Внешний вид. Измерители перемещений (деформаций), http://oei-analitika.ru рисунок № 3
Внешний вид.
Измерители перемещений (деформаций)
Рисунок № 3

Общие сведения

Дата публикации - 02.06.2023
Срок свидетельства - 01.06.2028
Номер записи - 191185
ID в реестре СИ - 1408986
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Shenzhen Wance Testing Machine Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Екатеринбург - четвертый по численности населения город в России, административный центр Свердловской области и Уральского федерального округа.

Екатеринбург - столица Уральского федерального округа, территория которого составляет около 2 млн. км2. На территории находится крупное месторождение нефти и газа, богатые запасы нефти и газа, богатые запасы железных и полиметаллических руд. Крупнейшие металлургические предприятия мира расположены на Урале, благодаря его огромному промышленному и интеллектуальному потенциалу. Екатеринбург экспортирует сырье и продукцию тяжелого машиностроения, а импортирует продукты питания и товары народного потребления. Бизнес и инвестиции в городе очень хорошо развиты.

Екатеринбург, как и вся Свердловская область, находится в часовом поясе, обозначаемом по международному стандарту как Екатеринбургский часовой пояс. Смещение от UTC составляет +5:00. Относительно московского времени часовой пояс имеет постоянное смещение +2 часа. Екатеринбургское время отличается от стандартного на один час, так как в России действует летнее время.

Основанный как город-крепость в 1723 году, Екатеринбург расположен в центральной части Евразийского континента, на границе Европы и Азии, в средней части Уральского хребта, под 56º 51' северной широты, 60º 36' восточной долготы. Город расположен на восточном склоне Уральских гор, в пойме реки Исеть (приток Тобола).

Отчет "Анализ рынка поверки в Екатеринбурге" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Екатеринбурге.

Площадь Екатеринбурга составляет 114289 гектаров или 1142,89 квадратных километров.

- Расстояние до Москвы - 1667 километров.
- Расстояние до Владивостока - 7635 километров.
- Разница во времени с Москвой составляет плюс 2 часа.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1141 от 2023.06.01 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Измерители перемещений (деформаций) (EX)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Shenzhen Wance Testing Machine Co., Ltd.

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
88064-23
27.01.2028
Копры маятниковые, PIT
Shenzhen Wance Testing Machine Co., Ltd. (КИТАЙ )
ОТ
МП
1 год
88130-23
02.02.2028
Машины испытательные универсальные, TSE
Shenzhen Wance Testing Machine Co., Ltd. (КИТАЙ )
ОТ
МП
1 год
88514-23
15.03.2028
Измерители перемещений (деформаций), AE202A
Shenzhen Wance Testing Machine Co., Ltd. (КИТАЙ )
ОТ
МП
1 год
89052-23
17.05.2028
Машины испытательные универсальные, SHT
Shenzhen Wance Testing Machine Co., Ltd. (КИТАЙ )
ОТ
МП
1 год
89182-23
01.06.2028
Измерители перемещений (деформаций), EX
Shenzhen Wance Testing Machine Co., Ltd. (КИТАЙ )
ОТ
МП
1 год
89622-23
31.07.2028
Измерители линейных перемещений, AE
Shenzhen Wance Testing Machine Co., Ltd. (КИТАЙ )
ОТ
МП
1 год

Отчет "Госы VS частники" показывает в динамике по годам пропорцию в распределении поверок между частными и государственными организациями.

Предварительная сортировка организаций с государственной формой собственности осуществлялась по вхождениям таких ключевых слов, как: фгуп, гбу, казен, российск, муницип и др (более 24 ключевых словосочетаний).

Заявленное количество организаций-поверителей - более 3800 шт., но при этом из реальное значение не превышает и 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.

Отчет строится по данным о поверках, переданных в ФГИС АРШИН за период начиная с 2010 года и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.

Стоимость 200 руб. или по подписке

Кто поверяет Измерители перемещений (деформаций) (EX)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Измерители перемещений (деформаций) (EX)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Для работы с измерителями используется метрологически значимое программное обеспечение (далее - ПО) «TestPilot», устанавливаемое на локальном персональном компьютере для управления измерителем, обработки и хранения результатов измерений.

Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов измерений.

Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

TestPilot

Номер версии (идентификационный номер ПО

не ниже 2.1.0000

Цифровой идентификатор ПО

-


Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в разделе «Методы испытаний»:

  • - «Измерители перемещений (деформаций) EX. Руководство по эксплуатации»;

  • - «Измерители перемещений (деформаций) EX модификация EX-50/25-05G. Руководство по эксплуатации».


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840;

Стандарт предприятия. Измерители перемещений (деформации) EX.

Правообладатель

Shenzhen Wance Testing Machine Co., Ltd., Китай

Адрес: Bldg.3, Yinjin Technology Industrial Park, Fengjing South Road, Guangming, Shenzhen

Тел.: +86 755 23057280

E-mail: sales@wance.net.cn

Изготовитель

Shenzhen Wance Testing Machine Co., Ltd., Китай
Адрес: Bldg.3, Yinjin Technology Industrial Park, Fengjing South Road, Guangming, Shenzhen
Тел.: +86 755 23057280
E-mail: sales@wance.net.cn

Испытательный центр

Общество с ограниченной ответственностью «Автопрогресс-М»
(ООО «Автопрогресс-М»)
Адрес: 125167, г. Москва, ул. Викторенко, д. 16, с. 1
Тел.: +7 (495) 120-03-50
E-mail: info@autoprogress-m.ru

Правообладатель

Shenzhen Wance Testing Machine Co., Ltd., Китай
Адрес: Bldg.3, Yinjin Technology Industrial Park, Fengjing South Road, Guangming, Shenzhen
Тел.: +86 755 23057280
E-mail: sales@wance.net.cn

Принцип действия измерителей перемещений (деформаций) EX основан на преобразовании изменения длины испытываемого образца в процессе нагружения его статической силой в электрический сигнал, пропорциональный деформации образца. Полученный сигнал обрабатывается, и результаты измерений перемещений (деформаций) выводятся на экран персонального компьютера.

Основными компонентами измерителей являются: корпус, чувствительный тензометрический элемент, измерительные щупы, механизм фиксации на базовой длине образца и соединительные кабели.

В зависимости от модификаций измерители имеют различные способы фиксации на базовой длине образца, такие как подпружиненные скобы (крюки), или механизм закрепления на вспомогательных кронштейнах, а поджим осуществляется путем линейного перемещения в поперечном направлении измерителя к базовой длине образца подпружиненным механизмом. Измерение происходит путем преобразования электрического сигнала, снимаемого с тензометрического элемента и преобразование его с помощью АЦП в контроллере, который затем передает значение на ПК с программным обеспечением. Подключение осуществляется к управляющим контроллерам DTC и doli

К средствам измерений данного типа относятся измерители перемещений (деформаций) EX модификаций EX12.505, EX01505, EX02010, EX02505, ЕХ02510, EX02512.5, EX05005, EX05010, EX05025, EX07525, EX10005, EX10010, EX10025, EX20010, EX20020, EX2V15005, EX-50/25-05G. Модификации отличаются базовой длиной и диапазоном измерений перемещений (деформаций).

Заводской номер измерителей в буквенно-числовом формате указывается на корпусе измерителя методом гравировки.

Нанесение знака поверки на средство измерений не предусмотрено.

Общий вид измерителей перемещений (деформаций) EX представлен на рисунках 1-3.

Общий вид маркировки представлен на рисунке 4.

Место указания заводского номера

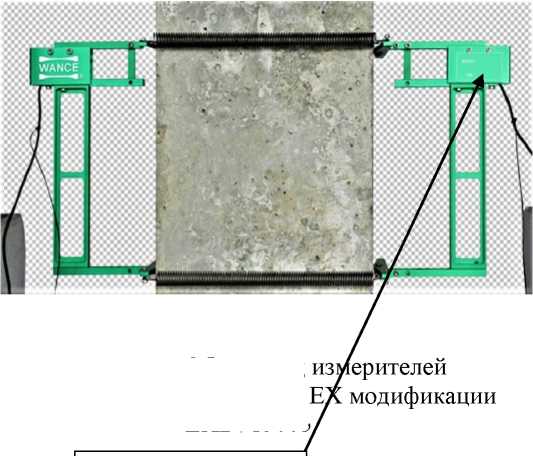

Рисунок 1 - Общий вид измерителей перемещений (деформаций) EX модификаций EX12.505, EX01505, EX02010, EX02505, ЕХ02510, EX02512.5, EX05005, EX05010, EX05025, EX07525, EX10005, EX10010, EX10025, EX20010, EX20020

Внешний вид. Измерители перемещений (деформаций) (EX), http://oei-analitika.ru

WANCi

ерителей модификации

Место указания заводского номера

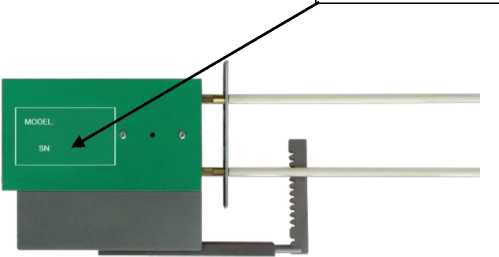

Рисунок 2 - Общий вид из перемещений (деформаций) EX EX2V15005/

Место указания заводского номера

Внешний вид. Измерители перемещений (деформаций) (EX), http://oei-analitika.ru

Рисунок 3 - Общий вид измерителей перемещений (деформаций) EX модификации EX-50/25-05G

Внешний вид. Измерители перемещений (деформаций) (EX), http://oei-analitika.ru

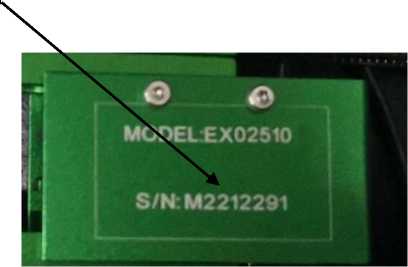

Рисунок 4 - Общий вид маркировки
