Номер по Госреестру СИ: 89052-23
89052-23 Машины испытательные универсальные
(SHT)
Назначение средства измерений:
Машины испытательные универсальные SHT (далее - машины) предназначены для измерений силы и перемещений подвижной траверсы.
Внешний вид.
Машины испытательные универсальные
Рисунок № 1
Внешний вид.
Машины испытательные универсальные
Рисунок № 2
Внешний вид.
Машины испытательные универсальные
Рисунок № 3
Внешний вид.
Машины испытательные универсальные
Рисунок № 4
Общие сведения
Дата публикации - 18.05.2023
Срок свидетельства - 17.05.2028
Номер записи - 191025
ID в реестре СИ - 1408671
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ШЦЦ-1-200-0,01, ШЦЦ-1-150-0,01, ШЦК-1-150-0,01,
Производитель
Изготовитель - Shenzhen Wance Testing Machine Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Стоит отметить, что не всегда при поверке поле владелец указывается поверителем, кроме того, оно не формализовано и возможно множество отличных написаний наименований собственника СИ.
В скобках после наименования организации приводится процент поверок и город, где эти поверки были проведены. Привязка осуществляется по месту осуществления деятельности организации-повелителя, которая осуществляла поверку. В подавляющем большинстве случаев адрес владельца СИ не указывается.
Статистика
Кол-во поверок - 5
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1033 от 2023.05.17 ПРИКАЗ_Об утверждении типов средств измерений (8)
Наличие аналогов СИ: Машины испытательные универсальные (SHT)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Shenzhen Wance Testing Machine Co., Ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
88064-23 27.01.2028 |
Копры маятниковые, PIT Shenzhen Wance Testing Machine Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
88130-23 02.02.2028 |
Машины испытательные универсальные, TSE Shenzhen Wance Testing Machine Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
88514-23 15.03.2028 |
Измерители перемещений (деформаций), AE202A Shenzhen Wance Testing Machine Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
89052-23 17.05.2028 |
Машины испытательные универсальные, SHT Shenzhen Wance Testing Machine Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
89182-23 01.06.2028 |
Измерители перемещений (деформаций), EX Shenzhen Wance Testing Machine Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
89622-23 31.07.2028 |
Измерители линейных перемещений, AE Shenzhen Wance Testing Machine Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
Простой и информативный отчёт, охватывающий коммерческие организации, аккредитованные на право поверки. В качестве исходной информации используются данные ФГИС АРЩИН за период с 2010 года по настоящее время.
В отчете представлены данные по количеству поверок средств измерений, проводимых аккредитованными организациями на территории РФ.
Отчёт имеет предварительный фильтр - выборка по годам или за все время формирования БД, начиная с 2010 года. К выдаче попадают организации с соотношением первичных поверок к периодическим 5 к 1.
Отчёт состоит из одной круговой диаграммы и свободной таблицы. Круговая диаграмма построена на инструменте Google Chart и показывает доли поверок самых больших организаций.
Сводная таблица имеет более 4000 строк, при этом, реальное количество аккредитованных организаций не превышает 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
В таблице по каждой из организаций представлена следующая информация:
- Полное наименование организации
- Общее количество поверок начиная в 2010 года
- Поверок за год (последние 365 дней)
- Среднее кол-во поверок в день за последний год (в году 365 дней)
- Среднее кол-во поверок в день за последний год (только рабочие дни при 5-ти дневке - 248 р.д.)
- Общее количество первичных поверок
- Общее количество периодических поверок
- Общее количество поверок без статуса
- Кол-во извещений о непригодности в штуках
- Кол-во извещений о непригодности в процентах
Кто поверяет Машины испытательные универсальные (SHT)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «МетрЛифтСервис» (RA.RU.314115) | 5 | 5 | 5 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Машины испытательные универсальные (SHT)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Для работы с машинами используется метрологически значимое программное обеспечение (далее - ПО) «Test Pilot», устанавливаемое на локальном персональном компьютере. ПО предназначено для управления машиной, обработки и хранения результатов измерений.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов измерений.
Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Test Pilot |
|
Номер версии (идентификационный номер ПО) |
не ниже 2.1.0000 |
|
Цифровой идентификатор ПО |
- |
Лист № 3 Всего листов 5
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе «Использование по назначению»:-
- «Машины испытательные универсальные SHT модификаций SHT4106, SHT4305, SHT4605. Руководство по эксплуатации»;
-
- «Машины испытательные универсальные SHT модификаций SHT5106, SHT5605. Руководство по эксплуатации»;
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Государственная поверочная схема для средств измерений силы, утверждённая приказом Федерального агентства по техническому регулированию и метрологии от «22» октября 2019 г. № 2498
«Стандарт предприятия. Машины испытательные универсальные SHT.», Wance Testing Machine Co., Ltd, Китай
ПравообладательShenzhen Wance Testing Machine Co., Ltd., Китай
Адрес: Bldg.3, Yinjin Technology Industrial Park, Fengjing South Road, Guangming, Shenzhen
Тел.: +86 755 23057280
E-mail: sales@wance.net.cn
Изготовитель
Shenzhen Wance Testing Machine Co., Ltd., Китай
Адрес: Bldg.3, Yinjin Technology Industrial Park, Fengjing South Road, Guangming, Shenzhen
Тел.: +86 755 23057280
E-mail: sales@wance.net.cn
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М»
(ООО «Автопрогресс-М»)
Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1
Тел.: +7 (495) 120-03-50
E-mail: info@autoprogress-m.ru
Правообладатель
Shenzhen Wance Testing Machine Co., Ltd., КитайАдрес: Bldg.3, Yinjin Technology Industrial Park, Fengjing South Road, Guangming, Shenzhen
Тел.: +86 755 23057280
E-mail: sales@wance.net.cn
Машины испытательные универсальные SHT - основан на преобразовании электрической энергии гидравлическим приводом в линейное перемещение подвижной траверсы и соответствующую нагрузку, прикладываемую к образцу, которая преобразуется тензорезисторным силоизмерительным датчиком в электрический сигнал, изменяющийся пропорционально нагрузке, передающийся в электронный блок управления.
Сила, прикладываемая к испытываемому образцу, измеряется тензорезисторным датчиком силы, размещенным в опорной площадке (для машин модификаций SHT4106, SHT4305, SHT4605), который работает на сжатие, или между нижней траверсой и опорной площадкой (для машин модификаций SHT5106, SHT5605), который может работать на растяжение и сжатие.
Машины имеют блок ручного управления режимами работы с кнопкой аварийного отключения. Система измерений и управления предназначена для управления режимами работы машин, обработки, хранения, отображения и передачи значений силы, перемещения на внешние устройства.
Машины состоят из основания с опорной площадкой, силовых колонн, подвижной и неподвижной траверс с захватами, гидравлической силовой установки и электронного блока управления.
К средствам измерений данного типа относятся машины испытательные универсальные SHT модификаций SHT4106, SHT4305, SHT4605, SHT5106, SHT5605, которые отличаются внешним видом, диапазонами измерений и техническими характеристиками.
Заводской номер машин в буквенно-числовом формате указывается методом печати на маркировочной наклейке, расположенной на опорной площадке.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид машин испытательных универсальных SHT модификаций SHT5106, SHT5605 представлен на рисунке 1, модификаций SHT4106, SHT4305, SHT4605 на рисунке 2.
Общий вид маркировочной таблички представлен на рисунке 3.

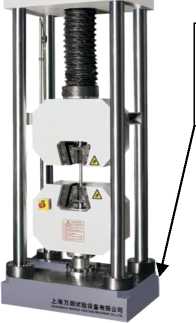

Рисунок 2 - Общий вид модификаций
SHT5106, SHT5605
Место нанесения маркировочной таблички
WANCE
Место указания заводского номера

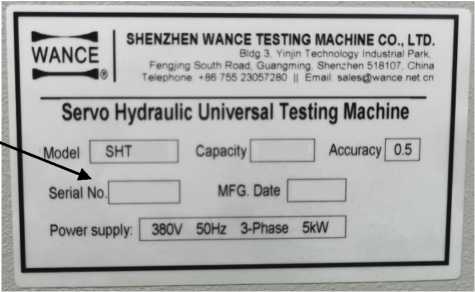

Рисунок 3 - Общий вид маркировочной таблички

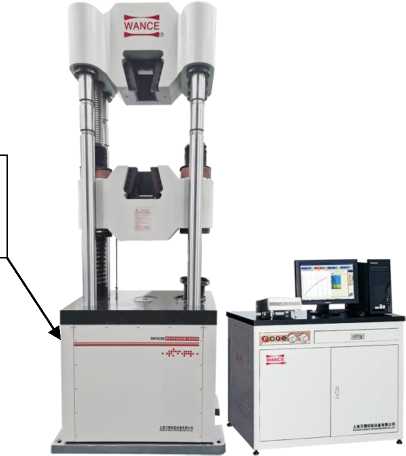

Рисунок 1 - Общий вид модификаций
SHT4106, SHT4305, SHT4605
В процессе эксплуатации машин не предусматривается внешних механических или электронных регулировок. Ограничение несанкционированного доступа к узлам машин обеспечено конструкцией корпуса.
Таблица 6 -
|
Наименование |
Обозначение |
Количество |
|
Машина испытательная универсальная (в комплекте) |
SHT |
1 шт. |
|
Комплект кабелей соединительных |
- |
1 комплект |
|
Комплект гидравлических шлангов |
- |
1 комплект |
|
Комплект оснастки для проведения испытаний |
- |
1 комплект |
|
Руководство по эксплуатации на русском языке |
- |
1 шт. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||||
|
Модификация |
SHT4106 |
SHT4305 |
SHT4605 |
SHT5106 |
SHT5605 |
|
от 10 |
от 3 |
от 6 |
от 10 |
от 6 | |
|
Диапазон измерений силы, кН |
до 1000 |
до 300 |
до 600 |
до 1000 |
до 600 |
|
Пределы допускаемой относительной погрешности измерений силы, % |
0,5 |
0,5 |
0,5 |
0,5 |
0,5 |
|
Диапазон измерений перемещений |
от 0 до |
от 0 до |
от 0 до |
от 0 до |
от 0 до |
|
подвижной траверсы, мм |
250 |
150 |
250 |
700 |
600 |
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности измерений перемещений подвижной траверсы в диапазоне от 0 до 26 мм включ., мм |
±0,13 |
|
Пределы допускаемой относительной погрешности измерений перемещений подвижной траверсы в диапазоне св. 26 мм до верхнего предела измерений перемещений, % |
±0,5 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||||
|
Модификация |
SHT4106 |
SHT4305 |
SHT4605 |
SHT5106 |
SHT5605 |
|
Высота зоны испытаний, мм - зона растяжения |
760 |
520 |
710 |
700 |
600 |
|
- зона сжатия |
630 |
480 |
630 |
600 |
520 |
|
Скорость перемещения поршня, мм/мин |
от 0 до 140 |
от 0 до 90 |
от 0 до 180 |
перемещение вверх от 0 до 190 перемещение вниз от 0 до 240 |
перемещение вверх от 0 до 180 перемещение вниз от 0 до 290 |
|
Габаритные размеры машины, мм, не более - высота |
2600 |
1950 |
2400 |
3600 |
2970 |
|
- ширина |
1020 |
820 |
940 |
980 |
880 |
|
- длина |
670 |
570 |
650 |
820 |
630 |
|
Габаритные размеры гидравлической силовой установки, мм, не более - высота |
600 |
600 |
600 |
600 |
600 |
|
- ширина |
1150 |
1150 |
1150 |
1220 |
1220 |
|
- длина |
900 |
900 |
900 |
1150 |
1150 |
Продолжение таблицы 4
|
Наименование характеристики |
Значение | ||||
|
Модификация |
SHT4106 |
SHT4305 |
SHT4605 |
SHT5106 |
SHT5605 |
|
Масса машины, кг, не более |
3500 |
1500 |
2500 |
6500 |
3500 |
|
Масса гидравлической силовой установки, кг, не более |
380 |
380 |
380 |
600 |
600 |
Таблица 5 - Основные технические характеристики
|
Модификация |
Условия эксплуатации машин |
Параметры электрического питания: | |||
|
диапазон рабочих температур, °С |
относительная влажность воздуха, не более, % |
напряжение переменного тока, В |
частота переменного тока, Гц |
мощность, Вт | |
|
SHT4305 |
от +18 до +35 |
80 |
3 80+38-38 |
50 ± 1 |
4500 |
|
SHT4605 |
от +18 до +35 |
80 |
3 80+38-38 |
50 ± 1 |
5500 |
|
SHT4106 |
от +18 до +35 |
80 |
3 80+38-38 |
50 ± 1 |
5500 |
|
SHT5605 |
от +18 до +35 |
80 |
3 80+38-38 |
50 ± 1 |
7500 |
|
SHT5106 |
от +18 до +35 |
80 |
3 80+38-38 |
50 ± 1 |
9500 |
