Номер по Госреестру СИ: 88514-23
88514-23 Измерители перемещений (деформаций)
(AE202A)
Назначение средства измерений:
Измерители перемещений (деформаций) AE202A (далее - измерители) предназначены для измерений продольной деформации материалов (металлов, пластмасс, резин, композитных соединений) в процессе испытания их на растяжение.
Внешний вид.
Измерители перемещений (деформаций)
Рисунок № 1
Внешний вид.
Измерители перемещений (деформаций)
Рисунок № 2
Общие сведения
Дата публикации - 07.03.2024
Срок свидетельства - 15.03.2028
Номер записи - 190582
ID в реестре СИ - 1407456
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
модификация AE202A-100, мод. AE202A-100, AE202A-100,
Производитель
Изготовитель - Shenzhen Wance Testing Machine Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).
В качестве исходных данных берутся поверки организации-поверителя за весь период ее работы на рынке. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.
Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.
Статистика
Кол-во поверок - 8
Выдано извещений - 0
Кол-во периодических поверок - 6
Кол-во средств измерений - 4
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2023
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№542 от 2023.03.15 ПРИКАЗ_Об утверждении типов средств измерений (16)
№1533 от 2023.07.31 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Измерители перемещений (деформаций) (AE202A)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Shenzhen Wance Testing Machine Co., Ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
88130-23 02.02.2028 |
Машины испытательные универсальные, TSE Shenzhen Wance Testing Machine Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
88514-23 15.03.2028 |
Измерители перемещений (деформаций), AE202A Shenzhen Wance Testing Machine Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
89052-23 17.05.2028 |
Машины испытательные универсальные, SHT Shenzhen Wance Testing Machine Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
89182-23 01.06.2028 |
Измерители перемещений (деформаций), EX Shenzhen Wance Testing Machine Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
89622-23 31.07.2028 |
Измерители линейных перемещений, AE Shenzhen Wance Testing Machine Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
95414-25 |
Машина испытательная универсальная, SHT5206 Shenzhen Wance Testing Machine Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
Кто поверяет Измерители перемещений (деформаций) (AE202A)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 2 | 2 | 0 | 0 | 0 | 0 | 0 | |||
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 6 | 2 | 0 | 6 | 0 | 6 | 0 | 6 |
Стоимость поверки Измерители перемещений (деформаций) (AE202A)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Для работы с измерителями используется метрологически значимое программное обеспечение (далее - ПО) «TestPilot», устанавливаемое на локальном персональном компьютере для управления измерителем, обработки и хранения результатов измерений.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов измерений.
Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
TestPilot |
|
Номер версии (идентификационный номер ПО) |
не ниже 2.1.0000 |
|
Цифровой идентификатор ПО |
- |
Лист № 3 Всего листов 4
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Методы испытаний» «Измерители перемещений (деформаций) AE202A. Руководство по эксплуатации»
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений длины в диапазоне от V10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840;
«Стандарт предприятия. Измерители перемещений (деформации) AE202A».
ПравообладательShenzhen Wance Testing Machine Co., Ltd., Китай
Адрес: Bldg.3, Yinjin Technology Industrial Park, Fengjing South Road, Guangming, Shenzhen
Тел.: +86 755 23057280
E-mail: sales@wance.net.cn
Изготовитель
Shenzhen Wance Testing Machine Co., Ltd., КитайАдрес: Bldg.3, Yinjin Technology Industrial Park, Fengjing South Road, Guangming, Shenzhen
Тел.: +86 755 23057280
E-mail: sales@wance.net.cn
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М»(ООО «Автопрогресс-М»)
Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1 Тел.: +7 (495) 120-03-50
E-mail: info@autoprogress-m.ru
Правообладатель
Shenzhen Wance Testing Machine Co., Ltd., КитайАдрес: Bldg.3, Yinjin Technology Industrial Park, Fengjing South Road, Guangming, Shenzhen
Тел.: +86 755 23057280
E-mail: sales@wance.net.cn
Принцип действия измерителей перемещений (деформаций) AE202A основан на преобразовании изменения длины испытываемого образца в процессе нагружения его статической силой в электрический сигнал, пропорциональный деформации образца. Полученный сигнал обрабатывается, и результаты измерений перемещений (деформаций) выводятся на экран персонального компьютера.
Основными компонентами измерителя являются: рама, корпус из формованного стального листа, закрепленного на раме испытательной машины с помощью штанг, механизм синхронизации положения (зубчатый ремень и обводные синхронизирующие блоки). Привод прижатия щупов и привод перемещения щупов по рабочей длине располагаются внутри корпуса и представлены в виде электродвигателей с энкодером на валу.
Привод перемещения щупов по рабочей длине осуществляет передачу крутящего момента на винт, который находится зацеплении с гайкой на каждом из блоков подвижных щупов.
Блок подвижных щупов представляет из себя щупы, действующие по принципу ножниц, на концах которых находятся лезвия ножей, прижатие щупов на образец осуществляется поворотом электромотора. Блоки подвижных щупов перемещаются по цилиндрическим прецизионным направляющим, движение и определение перемещения осуществляется электромотором с установленным на валу энкодером.
К средствам измерений данного типа относятся измерители перемещений (деформаций) AE202A модификаций AE202A-80, AE202A-100 и АE202A-105. Модификации отличаются диапазоном измерений перемещений (деформаций).
Заводской номер измерителей в буквенно-числовом формате указывается методом печати на маркировочной наклейке, расположенной на задней крышке корпуса.
Нанесение знака поверки на средство измерений не предусмотрено.

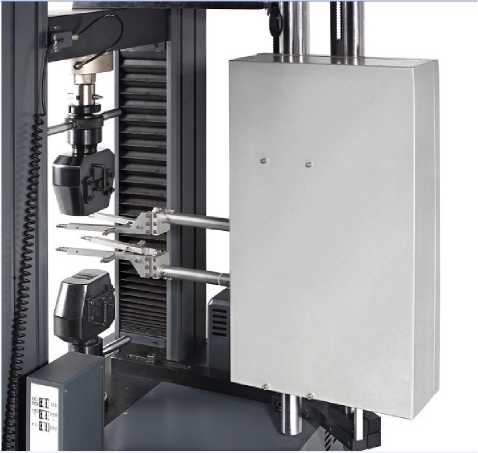

Общий вид измерителей перемещений (деформаций) AE202A представлен на рисунке
Общий вид маркировочной наклейки представлен на рисунке 2.
Место указания заводского номера
Рисунок 2 - Общий вид маркировочной наклейки
Рисунок 1 - Общий вид измерителей
перемещений (деформаций) AE202A
Пломбирование измерителей не предусмотрено. В процессе эксплуатации измеритель не предусматривает внешних механических или электронных регулировок. Ограничение несанкционированного доступа к узлам измерителей обеспечено конструкцией корпуса.
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Измеритель перемещений (деформаций) AE202A |
- |
1 шт. |
|
Щупы |
- |
2 комплекта |
|
Синхронизирующий механизм |
- |
1 комплект |
|
Ящик для транспортировки |
- |
1 шт. |
|
Контроллер |
- |
1 шт. |
|
Кабель передачи данных |
- |
1 шт. |
|
Руководство по эксплуатации на русском языке |
- |
1 экз. |
|
Руководство по эксплуатации программным обеспечением |
- |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение для модификаций | ||
|
AE202A-80 |
AE202A-100 |
AE202A-105 | |
|
Диапазон измерений перемещений (деформаций), мм |
от 0 до 80 |
от 0 до 100 |
от 0 до 105 |
|
Пределы допускаемой абсолютной погрешности измерений перемещений (деформаций) в диапазоне измерений от 0 до 300 мкм включ., мкм |
±1,5 | ||
|
Пределы допускаемой относительной погрешности измерений перемещений (деформаций) в диапазоне измерений св. 300 мкм до наибольшего предела измерений, % |
±0,5 | ||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (Д*Ш*В), мм, не более |
124x728x635 |
|
Масса, кг, не более |
30 |
|
Параметры электрического питания: - напряжение переменного тока, В |
220 |
|
- частота переменного тока, Гц |
50 |
|
- потребляемая мощность, Вт |
150 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от +15 до +35 |
|
- относительная влажность воздуха, %, не более |
80 |
