Номер по Госреестру СИ: 88640-23
88640-23 Генераторы сигналов специальной формы
(АКИП-3425)
Назначение средства измерений:
Генераторы сигналов специальной формы АКИП-3425 (далее - генераторы) предназначены для генерации по двум независимым каналам периодических немодулированных сигналов различных форм, сигналов с различными видами модуляции и сигналов произвольной формы.
Внешний вид.
Генераторы сигналов специальной формы
Рисунок № 1
Внешний вид.
Генераторы сигналов специальной формы
Рисунок № 2
Программное обеспечение
Программное обеспечение (ПО) генераторов установлено на внутренний контроллер и служит для управления режимами работы, выбора встроенных основных и дополнительных функций.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «средний».
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Характеристики программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
- |
Номер версии (идентификационный номер ПО) |
не ниже V68.0.6.18 |
Знак утверждения типа
Знак утверждения типананосится на переднюю панель генераторов методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в п. 8 руководства по эксплуатации «Регулировка параметров выходного сигнала».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 22261-94. «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Стандарт предприятия на генераторы сигналов специальной формы АКИП-3425.
ПравообладательShijiazhuang Suin Instruments CO., LTD., Китай
Адрес: A-2, Optical Valley Park, No.99 Yuyuan Road, Luquan District, Shijiazhuang, 050200, China
Телефон: +86-311-83897147
Факс: +86-311-83897040
Web -сайт: http ://www. suindigital. com
Испытательный центр
Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ) Адрес: 119071, г. Москва, 2-й Донской пр-д, д. 10, стр. 4, ком. 31 Телефон: +7(495) 777-55-91 Факс: +7(495) 640-30-23Web-сайт: http://www.prist.ru
E-mail: prist@prist.ru
Принцип действия генераторов основан на комбинировании технологии прямого цифрового синтеза (DDS) и генерации сигналов произвольной формы (Arb). Это позволяет получать стабильные, высокоточные сигналы с низким коэффициентом нелинейных искажений, формировать сигналы произвольной формы.
На передней панели генераторов находится цветной сенсорный жидкокристаллический дисплей, на котором отображается форма генерируемого сигнала и его параметры. Управление режимами работы, выбор регулируемых параметров, включение и отключение выходов генераторов осуществляется с передней панели специальными кнопками. Для ввода цифровых параметров на панели имеется три группы органов управления: кнопки направлений (со стрелками), вращающийся регулятор параметров и цифровая клавиатура. В нижней части панели расположены выходные разъемы двух основных каналов и выходы сигналов синхронизации. Выходные каналы полностью независимы и позволяют производить отдельную настройку частотных и амплитудных параметров по каждому из каналов.
На задней панели генераторов располагаются: разъем для подключения кабеля питания, интерфейсы USB и LAN для связи с персональным компьютером входной/выходной разъем опорной частоты 10 МГц; входные/выходные разъемы сигнала запуска, входы внешнего сигнала модуляции; входной разъем частотомера.
Генераторы оснащены встроенным частотомером до 350 МГц.
Генераторы имеют три модификации: АКИП-3425/1, АКИП-3425/2, АКИП-3425/3, которые отличаются верхней границей диапазона частот.
Генераторы имеют возможность установки опции внешнего усилителя мощности и опции беспроводного модуля LoRa.
Общий вид генераторов и место нанесения знака утверждения типа представлены на рисунке 1. Для предотвращения несанкционированного доступа генераторы имеют пломбировку в виде наклейки, закрывающую гнездо крепежного винта. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений. Схема опломбирования от несанкционированного доступа представлена на рисунке 2.
Знак поверки в виде оттиска клейма или наклейки с изображением знака поверки может наноситься на свободном от надписей пространстве на задней панели прибора. Место нанесения знака поверки представлено на рисунке 2.
Заводской (серийный) номер генераторов состоит из буквенно-цифрового обозначения и наносится на обратную сторону корпуса при помощи наклейки. Место нанесения заводского (серийного) номера представлено на рисунке 2.

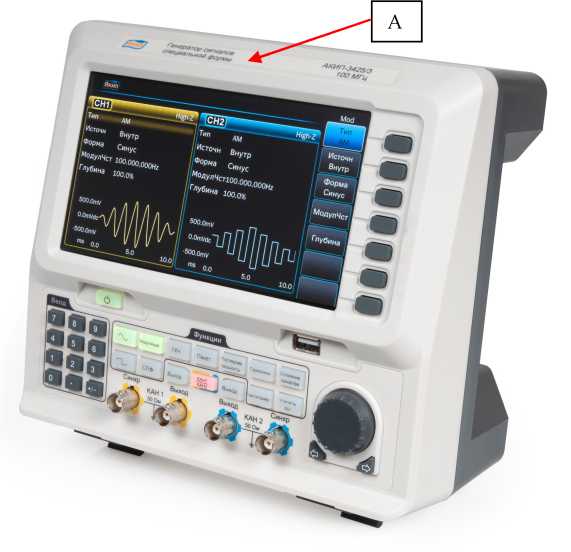

Рисунок 1 - Общий вид генераторов и место нанесения знака утверждения типа (А)
ПРЕДУПРЕЖДЕНИЕ
Запуск вход/вь

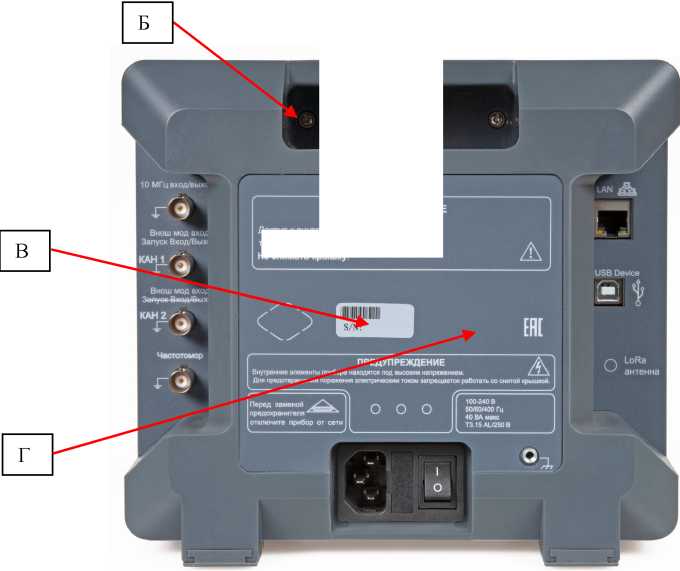

Рисунок 2 - Схема опломбирования от несанкционированного доступа (Б) и места нанесения серийного номера (В) и знака поверки (Г)
Доступ к внутренней части прибора только для сотрудников сервисного центра. Не снимать крышку.
Метрологические характеристики нормируются при температуре (23±5) °С через 30 минут после прогрева генератора.
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение | ||
Модификация |
АКИП-3425/1 |
АКИП-3425/2 |
АКИП-3425/3 |
1 |
2 |
3 |
4 |
Диапазон частот для основных форм сигнала, Гц:
|
от 1М0"6 до 3,5М07 от 1М0"6 до 3,5М07 от 1М0"6 до 2,5М07 от 1М0"6 до 3М06 от 1М0"6 до 2,5М07 |
от 1М0"6 до 6,5М07 от 1М0"6 до 6,5М07 от 1М0"6 до 2,5М07 от 1М0"6 до 3М06 от 1М0"6 до 2,5М07 |
от Г10’6 до 1М08 от 1 • 10-6 до 1 • 108 от 1М0"6 до 2,5М07 от 1М0"6 до 3М06 от 1М0"6 до 2,5М07 |
Пределы допускаемой абсолютной погрешности установки частоты, Г ц |
±(1-10-6-f+1,4-10-11) | ||
Диапазон установки уровня выходного напряжения на нагрузке 50 Ом, Вп-п1)2), в диапазонах частот сигнала: от 1 мкГц до 10 МГц включ. св. 10 МГц |
от 1 • 10-3 до 10 от 1-10-3 до 5 | ||
Разрешающая способность при установке частоты сигнала, мкГ ц |
1 | ||
Диапазон установки уровня постоянного смещения3) UDC на нагрузке 50 Ом, В |
±5 | ||
Пределы допускаемой абсолютной погрешности установки уровня выходного напряжения синусоидального сигнала, Вп-п (частота 1 кГц, U4)>10 мВп-п (на нагрузке 1 МОм), уровень постоянного смещения Udc=0 В) |
±(0,01-U+1-10-3) | ||
Пределы допускаемой абсолютной погрешности установки уровня постоянного смещения Udc, В |
±(0,01^|Udc|+0,005/U+2^10-3) |
Продолжение таблицы 2
1 |
2 3 4 |
Характеристики синусоидальной формы сигнала | |
Неравномерность АЧХ синусоидального сигнала, дБ в диапазонах частот: до 60 МГц включ. св. 60 до 70 МГц включ. св. 70 МГц (относительно 10 МГц, при уровне мощности на выходе 0 дБм) |
0,2 0,3 0,35 |
Уровень гармоник в выходном сигнале, дБн5), не более, в диапазонах частот: до 20 МГц включ. св. 20 до 50 МГц включ. св. 50 до 100 МГц включ. |
-60 -50 -40 |
Суммарные гармонические искажения в диапазоне частот от 10 Гц до 20 кГц, %, не более (U=20 Вп-п на нагрузке 1 МОм) |
0,15 |
Характеристики прямоугольной формы сигнала для всех модификаций | |
Диапазон установки скважности6*, % |
от 0,0001 до 99,9999 |
Длительность фронта и среза, нс, не более (уровень сигнала 1 Вп-п, нагрузка 50 Ом) |
4,2 |
Характеристики импульсной формы сигнала для всех модификаций | |
Диапазон установки скважности6*, % |
от 0,0013 до 99,9996 |
Диапазон установки длительности импульса,7* с |
от 13М0-9 |
Диапазон установки длительности фронта и среза, с |
от 8М0-9 до 1,2 |
Характеристики двойного импульса для всех модис |
шкаций |
Диапазон установки длительности импульсов (первого и второго),7-* с |
от 8М0-9 |
Диапазон установки временных интервалов, с |
от 8М0-9 до 20 |
Длительность фронта и среза, нс, не более (уровень сигнала 1 Вп-п, нагрузка 50 Ом) |
5 |
Характеристики пилообразной формы сигнала для всех модификаций | |
Диапазон регулировки симметрии, % |
от 0 до 100,0 |
Характеристики произвольной формы сигнала для всех модификаций | |
Длина памяти, число точек
|
от 2 до 8М03 от 8М03 до 32М06 |
Вертикальное разрешение, бит |
16 |
Частота дискретизации, Г ц |
от 10-6 до 1,25М08 |
Примечания 1* здесь и далее Вп-п - значение установки уровня выходного напряжения, В, размах;
|
Таблица 3 - Основные характеристики модуляции
Характеристика |
Значение |
Виды модуляции |
Амплитудная модуляция (AM), частотная модуляция (ЧМ), фазовая модуляция (ФМ), суммирующая модуляция (СУМ), амплитудная манипуляция (АМн), частотная манипуляция (ЧМн), фазовая манипуляция (ФМн), широтно-импульсная модуляция (ШИМ) 1), качание по частоте (ГКЧ) |
Источник модуляции |
Внутренний, внешний |
Диапазон частот модулирующего сигнала, Г ц |
от 1 • 10-3 до 1 • 105 |
Диапазон глубины модуляции (АМ), % |
от 0 до 120 |
Диапазон девиации частоты (ЧМ), Г ц |
от 1А0-6 до £макс/2 |
Диапазон девиации фазы (ФМ) |
от 0 до 360° |
Диапазон девиации длительности импульса (ШИМ), % |
от 0 до 99 |
Диапазон перестройки амплитуды в режиме СУМ, % |
от 0 до 100 |
Диапазон перестройки амплитуды в режиме АМн, В |
от 140-6 до ин |
Диапазон перестройки частоты в режиме ЧМн, Г ц |
от 140-3 до fмакс |
Диапазон перестройки фазы в режиме ФМн, Гц |
от 0° до 360° |
Диапазон времени качания в режиме ГКЧ, с |
от 1А0-3 до 500 |
Диапазон уровней модулирующего сигнала и сигнала запуска, Вп-п |
±2,5 |
Примечания 1) Для широтно-импульсной модуляции форма сигнала несущей только импульсная; fмакс - максимальная частота несущего сигнала; ин - амплитуда сигнала несущей. |
Таблица 4 - Технические характеристики
Наименование характеристики |
Значение |
Число основных каналов |
2 |
Выходное сопротивление основных каналов, Ом - фиксированное (переключаемое) |
50; 1-106 |
- перестраиваемое |
от 0,3 до 1404 |
Габаритные размеры (ширинахвысотахглубина), мм - стандартная конфигурация |
220x190x124 |
- с опцией усилителя мощности |
220x190x166 |
Масса, кг, не более (без опций) - стандартная конфигурация |
2,9 |
- с опцией усилителя мощности |
3,3 |
Напряжение питающей сети, В для номинального значения частоты сети: - 50 или 60 Гц |
от 100 до 240 |
- 400 Гц |
от 100 до 120 |
Потребляемая мощность, В^А, не более - стандартная конфигурация |
40 |
- с опцией усилителя мощности |
80 |
Рабочие условия применения: - температура окружающего воздуха, °С |
от 0 до +40 |
- относительная влажность воздуха (при температуре менее 30 °С), %, не более |
80 |
