Сведения о средстве измерений: 85760-22 Анализаторы качества электроэнергии

Номер по Госреестру СИ: 85760-22
85760-22 Анализаторы качества электроэнергии
(АКЭ-2000)

Назначение средства измерений:
Анализаторы качества электроэнергии АКЭ-2000 (далее по тексту - анализаторы) предназначены для измерений и анализа показателей качества электроэнергии, используемых для контроля качества электроэнергии в однофазных и трехфазных цепях и системах электроснабжения.

сертификация программного обеспечения
Внешний вид. Анализаторы качества электроэнергии, http://oei-analitika.ru рисунок № 1
Внешний вид.
Анализаторы качества электроэнергии
Рисунок № 1
Внешний вид. Анализаторы качества электроэнергии, http://oei-analitika.ru рисунок № 2
Внешний вид.
Анализаторы качества электроэнергии
Рисунок № 2

Общие сведения

Дата публикации - 10.06.2022
Срок свидетельства - 07.06.2027
Номер записи - 187795
ID в реестре СИ - 1400177
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

нет модификации, АКЭ2100, АКЭ-823, АКЭ-824, АКЭ-2200, АКЭ-2100,

Производитель

Изготовитель - Shijiazhuang Suin Instruments CO., LTD.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Статистика

Кол-во поверок - 110
Выдано извещений - 1
Кол-во периодических поверок - 12
Кол-во средств измерений - 3
Кол-во владельцев - 5
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Наличие аналогов СИ: Анализаторы качества электроэнергии (АКЭ-2000)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Shijiazhuang Suin Instruments CO., LTD.

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
85760-22
07.06.2027
Анализаторы качества электроэнергии, АКЭ-2000
Shijiazhuang Suin Instruments CO., LTD. (КИТАЙ )
ОТ
МП
1 год
88640-23
31.03.2028
Генераторы сигналов специальной формы, АКИП-3425
Shijiazhuang Suin Instruments CO., LTD. (КИТАЙ )
ОТ
МП
1 год

Справочник содержит информацию об организациях, аккредитованных на работу в области обеспечения единства измерений. За основу справочника взят реестр аккредитованных лиц (https://pub.fsa.gov.ru/ral) Федеральной службы по аккредитации. Частота обновления справочника не реже одного раза в квартал.

Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. В таблице представлена следующая информация: Номер аттестата аккредитации, ИНН; Наименование организации; Наименование аккредитованного лица; Статус организации в реестре аккредитованных лиц ФСА; Комментарий; Адреса осуществления деятельности.

Стоимость 200 руб. или по подписке

Кто поверяет Анализаторы качества электроэнергии (АКЭ-2000)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
АО "ПРИСТ"
(RA.RU.312058)
  • АКЭ-2100
  • АКЭ-2200
  • 69 16 66 3 0 67 65 2
    ООО "ИНЭКС СЕРТ"
    (RA.RU.312302)
  • АКЭ-2100
  • АКЭ-2200
  • 19 18 1 0 19 18 1
    АО "РИМР"
    (RA.RU.311661)
  • АКЭ2100
  • 1 0 1 0 1 0 1
    ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ»
    (RA.RU.313740)
  • нет модификации
  • 1 1 0 0 1 1 0
    ФБУ "РОСТЕСТ-МОСКВА"
    (RA.RU.311341)
    РСТ
  • АКЭ-2200
  • 1 1 0 1 0 0 0 0
    ФБУ «КУЗБАССКИЙ ЦСМ»
    (RA.RU.311469)
    РСТ
  • АКЭ-2200
  • 1 1 0 1 0 1 0 1
    ООО "МОСЭНЕРГОТЕСТ"
    (RA.RU.313419)
  • АКЭ-2100
  • 1 1 1 0 1 0 0 0
    ООО «МетрЛифтСервис»
    (RA.RU.314115)
  • АКЭ-2100
  • АКЭ-2200
  • 15 10 12 3 0 15 12 3
    ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ"
    (RA.RU.311501)
  • АКЭ-823, АКЭ-824
  • 1 1 0 1 0 0 0 0
    ФБУ "ВОРОНЕЖСКИЙ ЦСМ"
    (RA.RU.311467)
    РСТ
  • АКЭ-2100
  • 1 0 1 0 1 0 1

    Стоимость поверки Анализаторы качества электроэнергии (АКЭ-2000)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Анализаторы имеют встроенное и внешнее программное обеспечение (далее - ПО). Встроенное ПО является метрологически значимым. Метрологические характеристики анализаторов нормированы с учетом влияния встроенного ПО. Микропрограмма записана в постоянное запоминающее устройство производителем и недоступна для изменения пользователем. Внешнее ПО является метрологически незначимым и служит для дистанционного управления прибором и передачи данных.

    Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.

    Идентификационные данные ПО приведены в таблице 1.

    Таблица 1 - Характеристики программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    отсутствует

    Номер версии (идентификационный номер ПО)

    не ниже 1.0.0


    Знак утверждения типа

    Знак утверждения типа

    наносится на переднюю панель анализаторов методом наклейки и на титульный лист руководства по эксплуатации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе «Назначение и общие сведения» руководства по эксплуатации.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к анализаторам качества электроэнергии АКЭ-2000

    ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

    Приказ Росстандарта от 30.12.2019 № 3457 Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы.

    Приказ Росстандарта от 03.09.2021 № 1942 Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10"1 до 2409 Гц.

    Приказ Росстандарта от 23.06.2021 № 1436 Об утверждении государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц.

    Стандарт предприятия Shijiazhuang Suin Instruments CO., LTD на анализаторы качества электроэнергии АКЭ-2000.

    Правообладатель

    Shijiazhuang Suin Instruments CO., LTD., Китай

    Адрес: A-2, Optical Valley Park, No.99 Yuyuan Road, Luquan District, Shijiazhuang, 050200, China

    Телефон: +86-311-83897147

    Факс: +86-311-83897040

    Web-сайт: http://www.suindigital.com

    Изготовитель

    Shijiazhuang Suin Instruments CO., LTD., Китай
    Адрес: A-2, Optical Valley Park, No.99 Yuyuan Road, Luquan District, Shijiazhuang, 050200, China
    Телефон: +86-311-83897147
    Факс: +86-311-83897040
    Web -сайт: http ://www. suindigital. com
    E-mail: export@suintest.com

    Испытательный центр

    Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ) Адрес: 119071, г. Москва, 2-й Донской проезд, д. 10, стр. 4, комната 31 Телефон: +7(495) 777-55-91 Факс: +7(495) 640-30-23
    Web-сайт: http://www.prist.ru
    E-mail: prist@prist.ru

    Правообладатель

    Shijiazhuang Suin Instruments CO., LTD., Китай
    Адрес: A-2, Optical Valley Park, No.99 Yuyuan Road, Luquan District, Shijiazhuang, 050200, China
    Телефон: +86-311-83897147
    Факс: +86-311-83897040
    Web-сайт: http://www.suindigital.com

    Принцип действия анализаторов основан на измерении и преобразовании аналоговых входных сигналов напряжения и силы электрического тока в цифровую форму и их программной обработке встроенным микропроцессором.

    Анализаторы представляют собой многофункциональные цифровые портативные электроизмерительные приборы, конструктивно исполненные в пластмассовых корпусах.

    В соответствии с ГОСТ IEC 61000-4-30-2017 анализаторы АКЭ-2100 обеспечивают измерения по классу S, анализаторы АКЭ-2200 - измерения по классу A.

    На верхней панели анализаторов расположены разъемы для подключения измерительных проводов, токовых преобразователей и адаптера питания.

    На лицевой панели анализаторов расположены жидкокристаллический дисплей и функциональные клавиши.

    На правой боковой панели анализаторов расположены разъемы интерфейсов LAN и USB, а также разъем приемника GPS у модификации АКЭ-2200 (опционально).

    На задней панели расположены подставка-упор для установки анализатора на горизонтальную поверхность и заводской (серийный) номер в виде наклейки.

    Опломбирование анализаторов не предусмотрено.

    Конструкция анализаторов не предусматривает нанесения знаков поверки.

    Общий вид анализаторов приведен на рисунке 1. Вид задней панели анализаторов и место нанесения заводского (серийного) номера приведены на рисунке 2.

    Внешний вид. Анализаторы качества электроэнергии (АКЭ-2000), http://oei-analitika.ru

    А

    А

    Ulfc QHL1 WtfMDWV'’

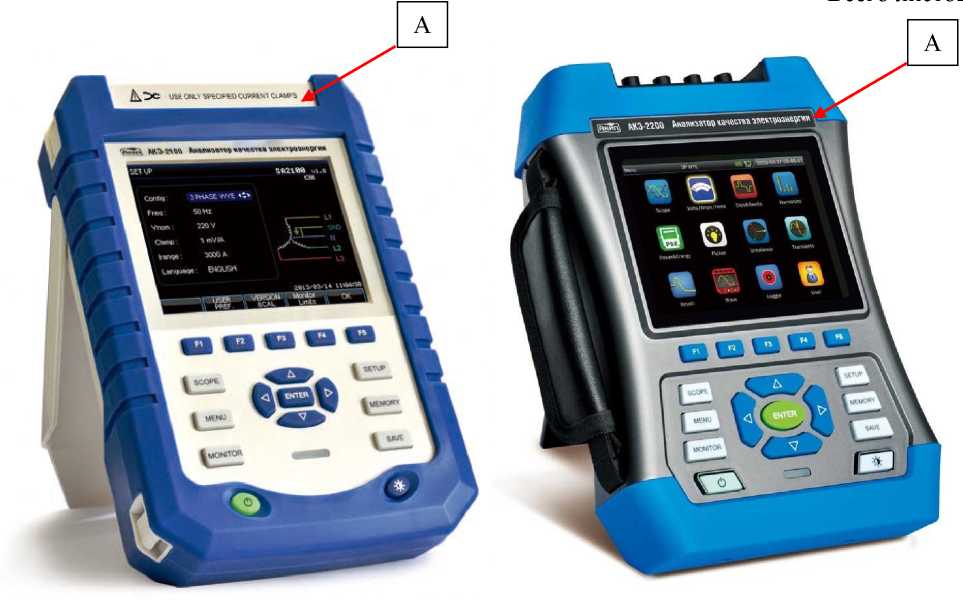

    Рисунок 1 - Общий вид анализаторов АКЭ-2100 и АКЭ-2200, места нанесения знака утверждения типа (А)

    Внешний вид. Анализаторы качества электроэнергии (АКЭ-2000), http://oei-analitika.ru

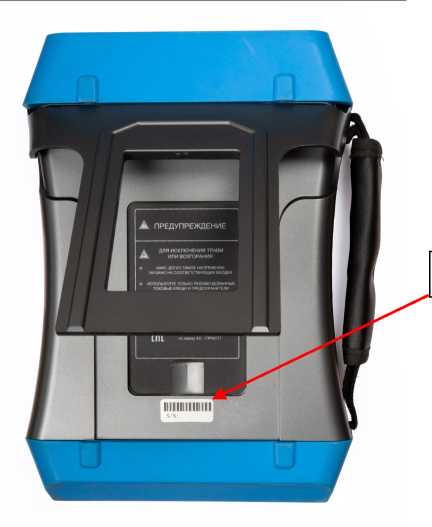

    Рисунок 2 -Вид задней панели анализаторов и место нанесения заводского (серийного) номера (Б)


    Таблица 6 - Комплектность анализаторов качества электроэнергии АКЭ-2000

    Наименование

    Обозначение

    Количество, шт.

    Анализатор качества электроэнергии

    модификация (по заказу):

    АКЭ-2100, АКЭ-2200

    1

    Кабель питания

    -

    1

    Адаптер питания

    -

    1

    Измерительные провода

    -

    5

    Зажимы «крокодил»

    -

    5

    Токовые преобразователи

    ST08, CTC0080, CTC0130, CTC1535, ETCR035AD, SY-1500A, PY-3000A, PY5000A, SY-6000A (АКЭ-2200)

    по заказу

    ПО управления (CD-диск)

    -

    1

    Транспортная тканевая сумка-кейс

    -

    1

    Руководство по эксплуатации

    -

    1


    анализаторов представлены в таблицах 2 - 5.

    Таблица 2 - Метрологические характеристики1) анализаторов АКЭ-2100

    Наименование характеристики

    Значение

    Режим "Вольт/Ампер/Герц"

    Диапазон измерений переменного напряжения, В (среднеквадратичное значение)

    от 1 до 1000

    Диапазон измерений постоянного напряжения, В

    от +1 до +10002)

    Пределы допускаемой абсолютной погрешности измерения постоянного и переменного напряжения, В

    ±0,005^н3)

    Разрешение при измерении постоянного и переменного напряжения, В

    0,1

    Диапазоны измерения силы переменного тока, А - при коэффициенте преобразования 10 мВ/А

    от 0 до 100

    - при коэффициенте преобразования 1 мВ/А

    от 1 до 1000

    - при коэффициенте преобразования 50 или 65 мВ/1000 А

    от 15 до 5000

    Разрешение при измерении силы переменного тока, А (среднеквадратичное значение)

    - при коэффициенте преобразования 10 мВ/А

    0,1

    - при коэффициенте преобразования 1 мВ/А

    0,1

    - при коэффициенте преобразования 50 или 65 мВ/1000 А

    1

    Примечания:

    1) Метрологические характеристики в режимах измерения переменных напряжения, силы

    тока и мощности нормируются в диапазоне частот от 40 до 70 Гц;

    2) Постоянная составляющая напряжения измеряется по модулю;

    3) ин - номинальное значение напряжения, устанавливается в настройках прибора, В.

    Наименование характеристики

    Значение

    Пределы допускаемой абсолютной погрешности измерения силы переменного тока4), А

    • - при коэффициенте преобразования 10 мВ/А

    • - при коэффициенте преобразования 1 мВ/А

    • - при коэффициенте преобразования 50 или 65 мВ/1000 А

    ±(0,005^изм5)+0,2)

    ±(0,005 • 1изм+0,2) ±(0,01 ’1изм+2)

    Диапазоны измерения частоты переменного тока, Гц

    • - при номинальном значении частоты 50 Гц

    • - при номинальном значении частоты 60 Гц

    • - при номинальном значении частоты 400 Г ц

    от 42,5 до 57,5 от 51 до 69 от 385 до 414

    Разрешение при измерении частоты переменного тока, Г ц

    0,01

    Пределы допускаемой абсолютной погрешности измерения частоты переменного тока, Гц

    • - при номинальном значении частоты 50 или 60 Гц

    • - при номинальном значении частоты 400 Гц

    ±0,01

    ±0,1

    Режим "Провалы и перенапряжения"

    Диапазон измерений провалов напряжения, %6)

    от 0 до 100

    Диапазон измерений выбросов напряжения, %6)

    от 100 до 200

    Разрешение при измерении провалов и выбросов напряжения, В, среднеквадратичное значение, обновляемое для каждого полупериода

    0,1

    Пределы допускаемой абсолютной погрешности измерения провалов и выбросов напряжения, %

    ±0,0Ьиизм7)

    Разрешение при измерении длительности провалов и перенапряжений, с

    0ДТ8)

    Пределы допускаемой абсолютной погрешности измерений длительности провалов и перенапряжений, с

    ±1-T

    Режим "Гармоники"

    Диапазон измерений (номер гармоники)

    от 1 до 50

    Диапазон измерений коэффициента гармонических составляющих напряжения, %

    от 0 до 100

    Разрешение при измерении коэффициента гармонических составляющих напряжения, %

    0,01

    Пределы допускаемой абсолютной погрешности измерения коэффициента гармонических составляющих напряжения, %

    ±(0,00Ln9)+0,1)

    Примечания:

    • 4) Без учета собственной погрешности токового преобразователя;

    • 5) 1изм - измеренное значение силы тока, А;

    • 6) От номинального значения напряжения ин;

    • 7) иизм - измеренное значение напряжения, В;

    • 8) T - период основной частоты, с;

    • 9) n - номер гармоники.

    Наименование характеристики

    Значение

    Диапазон измерений коэффициента гармонических составляющих тока, %

    от 0 до 100

    Разрешение при измерении коэффициента гармонических составляющих тока, %

    0,01

    Пределы допускаемой абсолютной погрешности измерения коэффициента гармонических составляющих тока, %

    ±(0,001-n+0,1)

    Диапазон измерений коэффициента искажения синусоидальности напряжения или тока, %

    от 0 до 100

    Разрешение при измерении коэффициента искажения синусоидальности напряжения или тока, %

    0,1

    Пределы допускаемой абсолютной погрешности измерения коэффициента искажения синусоидальности напряжения или тока, %

    ±2,5

    Диапазон измерений угла фазового сдвига между гармоническими составляющими напряжения или тока, °

    от -360 до 0

    Разрешение при измерении угла фазового сдвига между гармоническими составляющими напряжения или тока, °

    1

    Пределы допускаемой абсолютной погрешности измерения угла фазового сдвига между гармоническими составляющими напряжения или тока, °

    ±1,5-n

    Режим "Мощность и Энергия"

    Максимальный диапазон измерений мощности, МВт10)

    от 1 до 20

    Разрешение при измерении мощности, Вт

    100

    Пределы допускаемой абсолютной погрешности измерения мощности, Вт

    ±(0,015<Ризм11)+10 е.м.р.12))

    Максимальный диапазон индикации энергии, кВт^ч13)

    от 0 до 200406

    Диапазон измерений коэффициента мощности

    от 0 до 1

    Разрешение при измерении коэффициента мощности

    0,01

    Пределы допускаемой абсолютной погрешности измерения коэффициента мощности

    ±0,03

    Режим "Фликер"

    Диапазон измерений дозы фликера

    от 0 до 20

    Разрешение при измерении дозы фликера

    0,01

    Пределы допускаемой относительной погрешности измерения дозы фликера, %

    ±5

    Режим "Несимметрия"

    Диапазон измерений коэффициента несимметрии напряжений, %

    от 0 до 5

    Примечания:

    • 10) Зависит от типа используемого токового преобразователя;

    • 11) Ризм - измеренное значение мощности, Вт;

    • 12) е.м.р. - единица младшего разряда, Вт;

    • 13) Зависит от типа используемого токового преобразователя.

    Наименование характеристики

    Значение

    Разрешение при измерении коэффициента несимметрии напряжений, %

    0,1

    Пределы допускаемой абсолютной погрешности измерения коэффициента несимметрии напряжений, %

    ±0,5

    Диапазон измерений угла фазового сдвига между напряжениями основной частоты, °

    от -360 до 0

    Диапазон измерений коэффициента несимметрии токов, %

    от 0 до 20

    Разрешение при измерении коэффициента несимметрии токов, %

    0,1

    Пределы допускаемой абсолютной погрешности измерения коэффициента несимметрии токов, %

    ±1

    Диапазон измерений угла фазового сдвига между напряжениями основной частоты, °

    от -360 до 0

    Разрешение при измерении угла фазового сдвига между напряжениями основной частоты, °

    1

    Пределы допускаемой абсолютной погрешности измерения угла фазового сдвига между напряжениями основной частоты, °

    ±2

    Диапазон измерений угла фазового сдвига между токами основной частоты, °

    от -360 до 0

    Разрешение при измерении угла фазового сдвига между токами основной частоты, °

    1

    Пределы допускаемой абсолютной погрешности измерения угла фазового сдвига между токами основной частоты, °

    ±5

    Таблица 3 - Метрологические характеристики^ анализаторов АКЭ-2200

    Наименование характеристики

    Значение

    Режим "Вольт/Ампер/Герц"

    Диапазон измерений переменного напряжения, В (среднеквадратичное значение)

    от 1 до 1000

    Диапазон измерений постоянного напряжения, В

    от +1 до +10002)

    Пределы допускаемой абсолютной погрешности измерения постоянного и переменного напряжения, В

    ±0,001/Пн3)

    Разрешение при измерении постоянного и переменного напряжения, В,

    - при номинальном напряжении ин от 1 до 120 В

    0,001

    - при номинальном напряжении ин от 121 до 400 В

    0,01

    - при номинальном напряжении ин от 400 до 1000 В

    0,1

    Примечания:

    1) Метрологические характеристики в режимах измерения переменных напряжения, силы

    тока и мощности нормируются в диапазоне частот от 40 до 70 Гц;

    2) Постоянная составляющая напряжения измеряется по модулю;

    3) ин - номинальное значение напряжения, устанавливается в настройках прибора, В.

    Наименование характеристики

    Значение

    Диапазоны измерения силы переменного тока, А (среднеквадратичное значение)

    - при коэффициенте преобразования 10 мВ/А

    от 0 до 150

    - при коэффициенте преобразования 1 мВ/А

    от 1 до 2000

    - при коэффициенте преобразования 65 мВ/1000 А

    от 10 до 6000

    Разрешение при измерении силы переменного тока, А (кА, МА)4) - при коэффициенте преобразования 10 мВ/А

    0,001

    - при коэффициенте преобразования 1 мВ/А

    0,001

    - при коэффициенте преобразования 65 мВ/1000 А

    0,001

    Пределы допускаемой абсолютной погрешности измерения силы переменного тока5), А

    - при коэффициенте преобразования 10 мВ/А

    ±(0,001 ^1изм+0,1)

    - при коэффициенте преобразования 1 мВ/А

    ±(0,001 ^1изм+0,1)

    - при коэффициенте преобразования 65 мВ/1000 А

    ±(0,01 Ъзм+0,2)

    Диапазоны измерения частоты переменного тока, Гц - при номинальном значении частоты 50 Гц

    от 42,5 до 57,5

    - при номинальном значении частоты 60 Гц

    от 51 до 69

    - при номинальном значении частоты 400 Г ц

    от 320 до 480

    Разрешение при измерении частоты переменного тока, Г ц

    0,01

    Пределы допускаемой абсолютной погрешности измерения частоты переменного тока, Гц

    ±0,01

    Режим "Провалы и перенапряжения"

    Диапазон измерений провалов напряжения, %6)

    от 0 до 100

    Диапазон измерений выбросов напряжения, %6)

    от 100 до 200

    Разрешение при измерении провалов и выбросов напряжения, В (среднеквадратичное значение, обновляемое для каждого полупериода)

    0,01

    Пределы допускаемой абсолютной погрешности измерения провалов и выбросов напряжения, %

    ±0,002^изм7)

    Разрешение при измерении длительности провалов и перенапряжений, с

    0ДТ8)

    Пределы допускаемой абсолютной погрешности измерений длительности провалов и перенапряжений, с

    ±1-T

    Режим "Гармоники"

    Диапазон измерений (номер гармоники)

    от 1 до 100

    Диапазон измерений коэффициента гармонических составляющих напряжения, %

    от 0 до 100

    Примечания:

    4) Единица измерения зависит от установленного коэффициента преобразования;

    • 5) Без учета собственной погрешности токового преобразователя;

    • 6) От номинального значения напряжения ин;

    • 7) иизм - измеренное значение напряжения, В;

    • 8) T - период основной частоты, с.

    Наименование характеристики

    Значение

    Разрешение при измерении коэффициента гармонических составляющих напряжения, %

    0,01

    Пределы допускаемой абсолютной погрешности измерения коэффициента гармонических составляющих напряжения, %

    ±(0,00Ln9)+0,1)

    Диапазон измерений коэффициента гармонических составляющих тока, %

    от 0 до 100

    Разрешение при измерении коэффициента гармонических составляющих тока, %

    0,01

    Пределы допускаемой абсолютной погрешности измерения коэффициента гармонических составляющих тока, %

    ±(0,001-n +0,1)

    Диапазон измерений коэффициента искажения синусоидальности напряжения или тока, %

    от 0 до 100

    Разрешение при измерении коэффициента искажения синусоидальности напряжения или тока, %

    0,01

    Пределы допускаемой абсолютной погрешности измерения коэффициента искажения синусоидальности напряжения или тока, %

    ±2,5

    Диапазон измерений угла фазового сдвига между гармоническими составляющими напряжения или тока, °

    от -180 до +180

    Разрешение при измерении угла фазового сдвига между гармоническими составляющими напряжения или тока, °

    0,1

    Пределы допускаемой абсолютной погрешности измерения угла фазового сдвига между гармоническими составляющими напряжения или тока, °

    ±0,1-n

    Режим "Мощность и Энергия"

    Максимальный диапазон измерений мощности, МВт10)

    от 0 до 6000

    Разрешение при измерении мощности, Вт

    100

    Пределы допускаемой абсолютной погрешности измерения мощности, Вт

    ±(0,01<Ризм11)+10 е.м.р.12))

    Максимальный диапазон индикации энергии, кВт^ч (МВ'тч, ГВт^ч, ТВт^ч)13)

    от 0 до 99999

    Диапазон измерений коэффициента мощности

    от 0 до 1

    Разрешение при измерении коэффициента мощности

    0,01

    Пределы допускаемой относительной погрешности измерения коэффициента мощности, %

    ±0,1

    Примечания:

    • 9) n - номер гармоники;

    • 10) Зависит от типа используемого токового преобразователя;

    • 11) Ризм - измеренное значение мощности, Вт;

    • 12) е.м.р. - единица младшего разряда, Вт;

    • 13) Единица измерения зависит от установленного номинального напряжения, выбранного токового преобразователя и установленных коэффициентов преобразования напряжения и тока.

    Наименование характеристики

    Значение

    Режим "Фликер"

    Диапазон измерений дозы фликера

    от 0 до 20

    Разрешение при измерении дозы фликера

    0,01

    Пределы допускаемой относительной погрешности измерения дозы фликера, %

    ±5

    Режим "Несимметрия"

    Диапазон измерений коэффициента несимметрии напряжений, %

    от 0 до 20

    Разрешение при измерении коэффициента несимметрии напряжений, %

    0,1

    Пределы допускаемой абсолютной погрешности измерения коэффициента несимметрии напряжений, %

    ±0,1

    Диапазон измерений коэффициента несимметрии токов, %

    от 0 до 20

    Разрешение при измерении коэффициента несимметрии токов, %

    0,1

    Пределы допускаемой абсолютной погрешности измерения коэффициента несимметрии токов, %

    ±1

    Диапазон измерений угла фазового сдвига между напряжениями основной частоты, °

    от -360 до 0

    Разрешение при измерении угла фазового сдвига между напряжениями основной частоты, °

    0,1

    Пределы допускаемой абсолютной погрешности измерения угла фазового сдвига между напряжениями основной частоты, °

    ±0,1

    Диапазон измерений угла фазового сдвига между напряжениями основной частоты, °

    от -360 до 0

    Разрешение при измерении угла фазового сдвига между напряжениями основной частоты, °

    0,1

    Пределы допускаемой абсолютной погрешности измерения угла фазового сдвига между токами основной частоты, °

    ±0,5

    Таблица 4 - Метрологические характеристики токовых преобразователей

    Модификация токового преобразователя

    Диапазоны измерения силы переменного тока, А

    Коэффициент преобразования, мВ/А

    Пределы допускаемой абсолютной погрешности измерений, А

    Клещи

    ST08

    от 0 до 5

    10

    ±0,002ЪзмП

    CTC0080

    от 0 до 50

    10

    ±0,002^изм

    CTC0130

    от 0 до 100

    1

    ±0,002^изм

    CTC1535

    от 0 до 1000

    1

    ±0,01 ^1изм

    ETCR035AD

    от 0 до 1000

    1

    ±0,03^1изм

    Примечание:

    1) 1изм - измеренное значение силы тока, А.

    Продолжение таблицы 4

    Модификация токового преобразователя

    Диапазоны измерения силы переменного тока, А

    Коэффициент преобразования, мВ/А

    Пределы допускаемой абсолютной погрешности измерений, А

    Токовые петли

    SY-1500A

    от 1 до 1500

    0,065

    ±0,015<[изм

    PY-3000A

    от 15 до 3000

    0,065

    ±0,03^1изм

    PY-5000A

    от 20 до 5000

    0,050

    ±0,03^[изм

    PY-6000A

    от 20 до 6000

    0,065

    ±0,03^[изм

    Таблица 5 - Технические характеристики анализаторов

    Наименование характеристики

    Значение

    Габаритные размеры (ширинахвысотахглубина), мм, не более - АКЭ-2100

    262x173x66

    - АКЭ-2200

    270x190x66

    Масса, кг, не более

    - АКЭ-2100

    1,6

    - АКЭ-2200

    2,0

    Напряжение питающей сети, В

    - АКЭ-2100

    от 90 до 264

    - АКЭ-2200

    от 100 до 240

    Частота питающей сети, Г ц

    50 или 60

    Ток потребления, А

    - АКЭ-2100

    2,2

    - АКЭ-2200

    2,0

    Номинальное значение напряжения по ГОСТ IEC 61010-2-033-2013, В

    - Категория измерений [[[

    1000 В

    - Категория измерений IV

    600 В

    Нормальные условия измерений:

    - температура окружающего воздуха, °С

    от +15 до +30

    - относительная влажность воздуха, %, не более

    70

    Рабочие условия применения:

    - температура окружающего воздуха, °С

    от 0 до +40

    - относительная влажность воздуха, %, не более

    90


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
