Конструктивно частотомеры выполнены в виде компактного моноблока настольного исполнения, на передней панели которого расположены органы управления, входные разъемы и дисплей.

На задней панели частотомеров расположены: разъем шнура сетевого питания, выход опорного генератора, входы внешнего запуска и внешнего опорного генератора, измерительный вход (АКИП-5109/2, АКИП-5109/4), разъёмы интерфейсов RS-232, USB (стандартная комплектация) и GPIB (опция) для связи с ПК.

Принцип действия частотомеров основан на электронно-счетном принципе, заключающемся в измерении количества поступающих на вход счетного блока стробирующих импульсов, синхронизированных с входным сигналом, в течение определённого интервала времени. Интервал времени измерения задается методом подсчета стробирующих импульсов, сформированных генератором опорной частоты. После завершения всех измерений микроконтроллер частотомера вычисляет результат измерений и выводит информацию на дисплей. Микроконтроллер отвечает за функции управления, измерения, контроля точности и математическую обработку.

Частотомеры имеют встроенный кварцевый генератор с тактовой частотой 10 МГц, а также вход для подключения внешнего источника тактовой частоты 5 МГц или 10 МГц.

Серия частотомеров АКИП-5109 состоит из четырех моделей: АКИП-5109/1, АКИП-5109/2, АКИП-5109/3, АКИП-5109/4. Модели различаются числом разрядов индикатора, опциями расширения частотного диапазона.

Корпус частотомера позволяет нанесение знака поверки в виде оттиска клейма или наклейки с изображением знака поверки, которые могут наноситься на свободном от надписей пространстве на верхней панели прибора.

Для предотвращения несанкционированного доступа предусмотрена пломбировка винта крепления на задней панели частотомера. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений.

Серийный номер, идентифицирующий каждый экземпляр частотомера, в виде цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на корпус при помощи наклейки, размещаемой на задней стороне корпуса.

Общий вид частотомеров, места нанесения знака утверждения типа, знака поверки и схема пломбировки от несанкционированного доступа представлены на рисунках 1 - 3.

Цвет корпуса частотомеров может отличаться от представленного на рисунках 1 - 3.

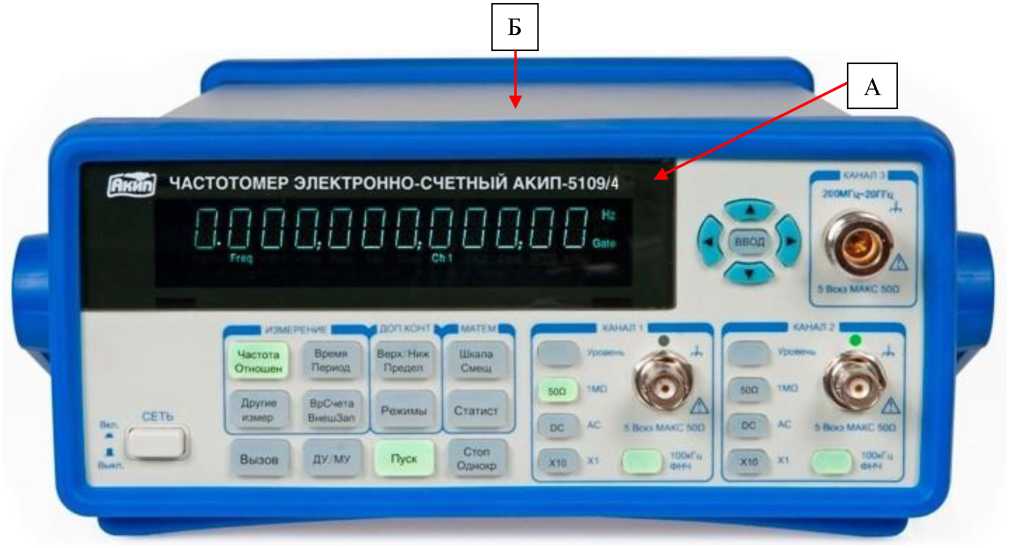

Рисунок 1 - Общий вид модели частотомеров АКИП-5109 с местами для нанесения знака утверждения типа (А) и знака поверки (Б)

Г

В

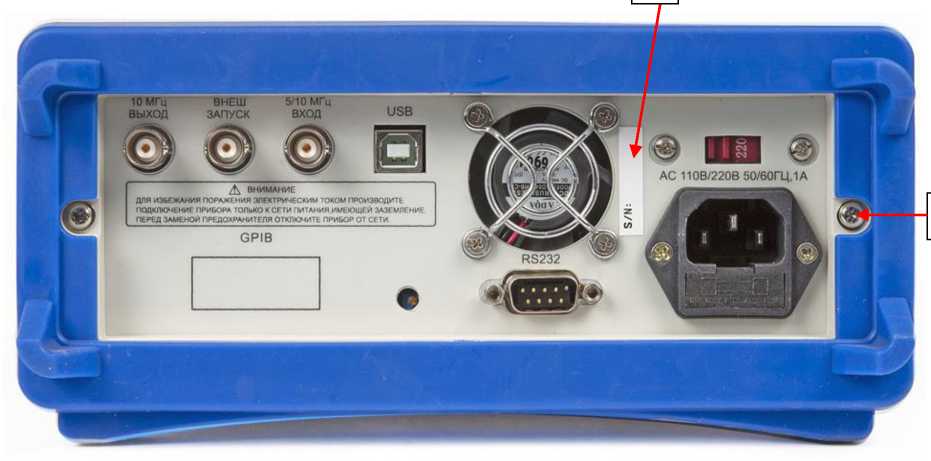

Рисунок 2 - Вид задней панели частотомеров АКИП-5109/1, АКИП-5109/3, схема пломбировки от несанкционированного доступа (В) и место нанесения серийного номера (Г)

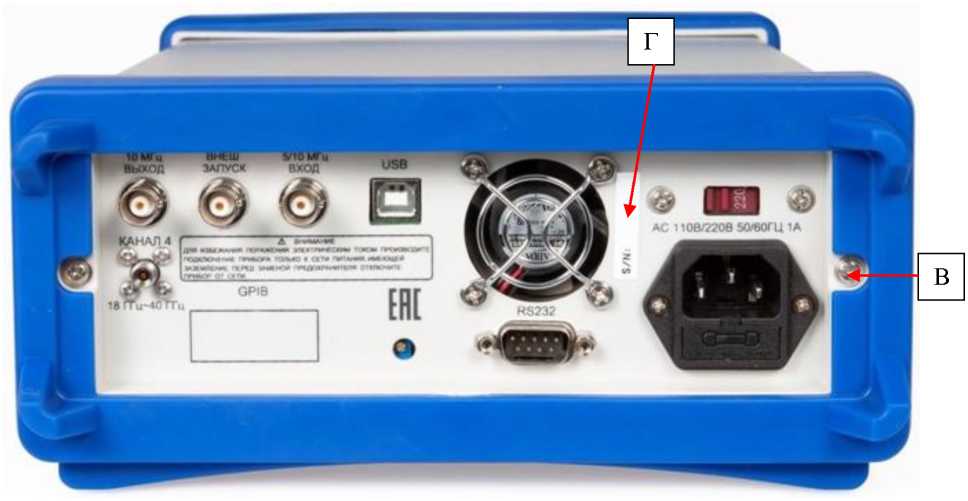

Рисунок 3 - Вид задней панели частотомеров АКИП-5109/2 и АКИП-5109/4, схема пломбировки от несанкционированного доступа (В) и место нанесения серийного номера (Г)

Таблица 7 - Комплектность частотомеров

Таблица 2 - Основные метрологические характеристики в режимах измерения частоты, периода и отношения частот

Значение

л л л

А ._Р =+(3₀₀                      . f (P)

’                    ^tC4       ^tC4      ^tC4

где до - предел допускаемого относительного дрейфа частоты ОГ;

дсис - системная составляющая погрешности, с;

ди - погрешность индикатора, с;

дзап

запуска, с;

t сч - установленное время счета в частотомере, с;

f - измеряемое значение частоты, Гц;

P - измеряемое значение периода, с.

Системная составляющая погрешности дсис, с\

1^10^-9- для частотомеров АКИП-5109/3,АКИП-51О9/4,

7^10^-8- для частотомеров АКИП-5109/1,АКИП-51О9/2.

Погрешность индикатора Ли, с:

5^10^-10 - для частотомеров АКИП-5109/3, ЛКИП-5109/4, 1^10^-8- для частотомеров АКИП-5109/1,АКИП-51О9/2.

_л = (0,005     + U ш) • 2

т

зап

где изап - уровень запуска, В;

Um - уровень шумового сигнала на входе, В:

Urn = 0,05 В - для частотомеров ЛКИП-5109/1, ЛКИП-5109/2, ЛКИП-5109/3, ЛКИП-5109/4.

тзап - скорость нарастания сигнала в точке запуска, В/с;

т_ап = Vpp • 2п • f - для сигналов синусоидальной формы с уровнем запуска равным нулю, где

Vpp - значение размаха сигнала на входе, В;

f - частота сигнала, Гц.

Примечание

• ¹⁾ Вскз - здесь и далее среднее квадратическое значение напряжения;

• ²⁾ Вп-п - здесь и далее размах импульсного напряжения.

Таблица 3 - Основные метрологические и технические характеристики в режимах измерения временных интервалов, фазового сдвига между сигналами, длительности, коэффициента заполнения

____________________Значение____________________

Лт,, =±[(д0 +^^Л.^аП) • T (г) + Л аи.^ ]

где до - предел допускаемого относительного дрейфа частоты ОГ;

Лзап - составляющая погрешности, обусловленная системой запуска, с;

T (т)- измеряемый временной интервал или длительность импульсов, с;

Лсис - системная составляющая погрешности, с: 5^10"⁹ - для частотомеров АКИП-5109/1, АКИП-5109/2; 4^10^-9 - для частотомеров АКИП-5109/3, АКИП-5109/4.

±(3^10-⁹+Л,«„)-/^360 +0,05)

±(2,5^10-⁹+A,«„)f ^360+0,01),

где f - частота сигнала, Гц;

Лзои - составляющая погрешности, обусловленная системой запуска, с;________________

Кзап ±⁽⁰,⁰⁰⁰¹ + ^^QRMS + ⁽^0 • ^ + зап

где

^Q_Rms - среднеквадратическая измерения, определяемая по формуле:

^QrMS =    (Д „ ’ +     .а, ') • (1 + Q'-) • f _;

^;

Ли - погрешность индикатора, с;

Q - измеряемый коэффициент заполнения импульсов; до - предел допускаемого относительного дрейфа частоты ОГ;

Лзап - составляющая погрешности, обусловленная системой запуска, с;

т - длительность импульса, с;

f - частота сигнала, Гц.

Примечание:

При отличии скорости нарастания сигнала в точке начала измерения и в точке окончания измерения, составляющая погрешности, обусловленная системой запуска, р^{ассчитывается по фо}р^мул^е: Л зап =^J^(Д за,1^{)- + (Д} зап 2^)- , ^гд^е

Лзап1 - составляющая погрешности в точке начала измерения, обусловленная системой запуска, приведенная в таблице 2;

Лзап2 - составляющая погрешности в точке окончания измерения, обусловленная системой запуска, приведенная в таблице 2.

Таблица 4 - Основные технические характеристики

Таблица 5 - Показатели надежности
