Номер по Госреестру СИ: 88394-23
88394-23 Установки поверочные крутящего момента силы
(CMTJ)
Назначение средства измерений:
Установки поверочные крутящего момента силы CMTJ (далее по тексту -установки), предназначены для измерений крутящего момента силы в режимах текущего и максимального значений, а также поверки и калибровки ключей моментных.
Внешний вид.
Установки поверочные крутящего момента силы
Рисунок № 1
Внешний вид.
Установки поверочные крутящего момента силы
Рисунок № 2
Программное обеспечение
Программное обеспечение установок защищено от преднамеренных изменений паролем и исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют. Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
СМТ-Ро |
Номер версии (идентификационный номер ПО) |
не ниже 1,0 |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится типографским способом на титульные листы паспорта и руководства по эксплуатации.
Сведения о методиках измерений
Нормативные и технические документы
Изготовитель
Фирма «Aviation Industry Corporation of China, Ltd», КитайАдрес: P.O.B.57 South Region of Hanzhong Economic Development
Zone(723102),Shaanxi, China
Телефон: +86-916-5302 096/188,
Web-сайт: avic.com
Лист № 5 Всего листов 5 | |
Испытательный центрФедеральное бюджетное учреждение «Государственный |
региональный |
Адрес: 603950, г. Нижний Новгород, ул. Республиканская, д. 1 Тел.: 8 800 200 22 14
E-mail: mail@nncsm.ru
Принцип действия установок основан на преобразовании электрического сигнала разбаланса тензорезисторов, соединенных в мостовую схему и расположенных на чувствительных элементах первичного преобразователя. Электрические сигналы с тензорезисторов поступают в блок обработки данных через измерительный усилитель, с последующим выводом результатов измерений на экран блока управления.
Конструктивно установки состоят из платформы, на которой установлены: измерительный блок, блок обработки данных, блок управления и блок нагружения.
Измерительный блок выполнен в виде стальной цилиндрической конструкции, жестко закрепленной на основании платформы и установленными по принципу консольной мостовой схемы тензометрическими датчиками.
Блок обработки данных предназначен для приема электрических сигналов с тензометрических датчиков измерительного блока, и преобразования в цифровой сигнал с последующей передачей на блок управления.
Блок управления представляет собой встроенный в платформу установки модуль, состоящий из жидкокристаллического экрана и набора функциональных клавиши. Блок управления служит, для вывода результатов измерений и установки режима работы измерителя.
Блок нагружения состоит из стопора (устройства фиксации ключа на установке) и механизма приложения нагрузки включающего в себя червячную передачу и рукоять нагружения/разгружения.
Установки выпускаются в разных модификациях и отличаются диапазоном измерений, габаритными размерами и массой. Количество модификаций - 18.
Структура условного обозначения модификаций:
Установка поверочная крутящего момента силы CMTJ -XAP, где;
Х - верхняя граница диапазона измерений (2; 5; 10; 30; 50; 100; 200; 300; 2000; 3000);
A - усиленный блок нагружения (твердосплавная червячная передача);
Без обозначения «А» - стандартный блок нагружения
P - возможность подключения к ПК (наличие интерфейса RS-232).
Без обозначения «P» - отсутствие возможности подключения к ПК Пломбирование установок и нанесение знака поверки не предусмотрено.
На платформе при помощи клеящего состава установлена маркировочная табличка, содержащая информацию о производителе, заводском номере, и модификации. Заводской номер в виде цифрового кода наносится любым удобным технологическим способом.
Общий вид установок поверочных крутящего момента силы CMTJ, представлены на рисунках 1 и 2.
Место крепления маркировочной таблички
Место крепления маркировочной таблички

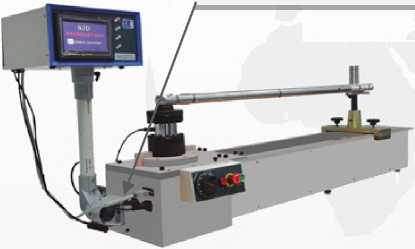

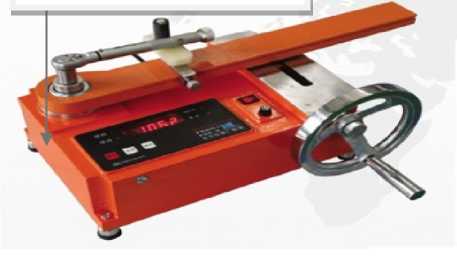

Рисунок 1. Общий вид установок с Рисунок 2. Общий вид установок с диапазоном диапазоном измерений до 2000 Н^м измерений свыше 2000 Н-м
Таблица 5 - Комплектность установки поверочной крутящего момента силы CMTJ | ||
Наименование |
Обозначение |
Количество |
Установка поверочная крутящего момента силы |
CMTJ- XAP |
1 шт. |
Программное обеспечение CD диск и кабель связи с ПК |
- |
1 шт.* |
Комплект сменных насадок (головок) |
- |
-** |
Руководство по эксплуатации |
CMTJ-РЭ |
1 экз. |
Паспорт |
CMTJ-ПС |
1 экз. |
*- для модификаций с возможностью подключения к ПК | ||
**- по согласованию с заказчиком |
Таблица 2 - Метрологические характеристики
Наименование характеристик |
Значение характеристик | |||||||||
Модификация CMTJ |
2 |
5 |
10 |
10P |
30 |
30P |
50 |
50P |
100 |
100P |
Диапазон измерений, Н^м |
от 0,2 до 2 |
от 0,5 до 5 |
от 1 до 10 |
от 3 до 30 |
от 5 до 50 |
от 10 до 100 | ||||
Пределы допускаемой относительной погрешности измерений крутящего момента силы, % |
±1,0 % |
Продолжение Таблицы 2
Наименование характеристик |
Значение характеристик | |||||||
Модификация CMTJ |
200 |
200Р |
300 |
300Р |
2000А |
2000АР |
3000А |
3000А P |
Диапазон измерений, Н^м |
от 20 до 200 |
от 30 до 300 |
от 200 до 2000 |
от 300 до 3000 | ||||
Пределы допускаемой относительной погрешности измерений крутящего момента силы, % |
±1,0 % |
Таблица 3 - Основные технические характеристики
Наименование характеристик |
Значение характеристик | |||||||||
Модификация CMTJ |
2 |
5 |
10 |
10P |
30 |
30P |
50 |
50P |
100 |
100P |
Размеры присоединительного |
6,35 |
6,35 |
6,35 |
6,35 |
10,0 | |||||
квадрата, не более, мм |
10,0 |
10,0 |
10,0 |
12,5 | ||||||
20,0 | ||||||||||
*Габаритные размеры, не более | ||||||||||
длина, мм |
280 |
500 |
770 | |||||||
ширина, мм |
90 |
320 |
350 | |||||||
высота, мм |
170 |
420 |
300 | |||||||
*Масса, не более, кг |
5 |
11 |
20 | |||||||
*по согласованию могут быть изменены габаритные размеры, масса и цветовое исполнение |
Продолжение Таблицы 3
Наименование характеристик |
Значение характеристик | |||||||
Модификация CMTJ |
200 |
200Р |
300 |
300Р |
2000А |
2000АР |
3000А |
3000АР |
Размеры присоединительного |
10,0 | |||||||
квадрата, не более, мм |
12,5 |
25,4 | ||||||
20,0 | ||||||||
*Габаритные размеры, не более | ||||||||
длина, мм |
770 |
1700 |
1700 | |||||
ширина, мм |
350 |
420 |
800 | |||||
высота, мм |
300 |
540 |
1000 | |||||
*Масса, не более, кг |
20 |
140 | ||||||
*по согласованию могут быть изменены габаритные размеры, масса и цветовое исполнение |
Таблица 4 - Общие технические характеристики
Наименование характеристик |
Значение характеристик |
Параметры электрического питания: | |
- напряжение, В |
220 ±22 |
- частота, Гц |
50 ±0,4 |
Условия эксплуатации: | |
- температура окружающего воздуха, °С |
от +18 до +28 |
- относительная влажность воздуха, %, не более |
80 |
- атмосферное давление, кПа |
от 86,0 до 106,7 |
