Номер по Госреестру СИ: 87714-22
87714-22 Ключи моментные шкальные
(СМТZ)
Назначение средства измерений:
Ключи моментные шкальные CMTZ (далее по тексту - ключи), предназначены для измерений крутящего момента силы при нормированной затяжке резьбовых соединений с правой и левой резьбой.
Внешний вид.
Ключи моментные шкальные
Рисунок № 1
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области» (ФБУ «Нижегородский ЦСМ»)Адрес: 603950, г.Нижний Новгород, ул. Республиканская, д. 1
Тел.: 8 800 200 22 14
E-mail: mail@nncsm.ru
Принцип действия ключей основан на преобразовании нагрузки действующей на упругий элемент ключа в пропорциональное линейное перемещение индикатора.
Ключи состоят из рукоятки, корпуса с вмонтированным индикаторным устройством и присоединительного квадрата для сменных насадок (головок).
Индикаторное устройство выполнено в виде механизма часового типа, состоящее из корпуса и циферблата со стрелками, предназначенными для отображения текущего значения крутящего момента и его фиксирования.
Ключи моментные шкальные СMTZ выпускаются в разных модификациях и отличаются диапазоном измерений, ценой деления индикатора, габаритными размерами и массой. Количество модификаций - 16.
Структура условного обозначения модификаций:
ключ моментный шкальный CMTZ-ХА, где;
Х - верхняя граница диапазона измерений (1,5; 3; 6; 12; 25; 50; 100; 200; 280; 420; 560; 700; 850; 1000; 1400; 2100);
А - аналоговая шкала.
На корпусе ключа установлена маркировочная табличка с информацией об изготовителе и верхней границе диапазона измерений, соответствующей его модификации. Заводской номер в виде цифрового кода наносится методом гравировки на оборотной стороне корпуса.
Опломбирование ключей моментных шкальных CMTZ не предусмотрено, ограничение доступа к метрологически значимым функциям обеспечивается конструкцией.
Нанесение знака поверки на средство измерения не предусмотрено Фотография общего вида ключей CMTZ, представлена на рисунке 1.

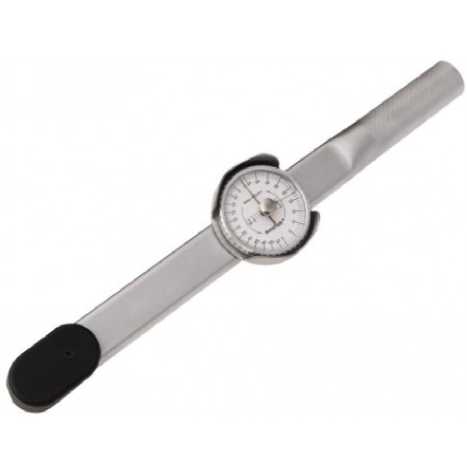

Рисунок 1 - Ключи моментные шкальные CMTZ
Таблица 4 - Комплектность ключей моментных шкальных CMTZ
Наименование |
Обозначение |
Количество |
Ключ моментный предельный |
СМТZ-ХА |
1 шт. |
Кейс для хранения и переноски |
- |
1 шт. |
Комплект сменных насадок (головок) |
- |
* |
Паспорт |
СМТZ- ПС |
1 экз. |
Руководство по эксплуатации |
СМТZ - РЭ |
1 экз. |
*- по согласованию с заказчиком |
Таблица 1 - Метрологические , характеристики
Наименование характеристик |
Значение характеристик | ||||||||
Модификация |
1,5А |
ЗА |
6А |
12А |
25А |
50А |
100А |
200А |
280А |
Диапазон измерений, Н^м |
от 0,2 |
от 0,3 |
от 1 |
от 2 |
от 5 |
от 10 |
от 20 |
от 40 |
от 50 |
до 1,5 |
до 3 |
до 6 |
до 12 |
до 25 |
до 50 |
до 100 |
до 200 |
до 280 | |
Цена деления, Н^м |
0,02 |
0,05 |
0,1 |
0,2 |
0,5 |
1 |
2 |
5 | |
Пределы допускаемой относительной погрешности измерения крутящего момента силы, % |
±3,0 |
Продолжение таблицы 1
Наименование характеристик |
Значение характеристик | ||||||
Модификация |
420А |
560А |
700А |
850А |
1000А |
1400А |
2100А |
Диапазон измерений, Н^м |
от 80 |
от 100 |
от 140 |
от 150 |
от 200 |
от 280 |
от 420 |
до 420 |
до 560 |
до 700 |
до 850 |
до 1000 |
до 1400 |
до 2100 | |
Цена деления, Н^м |
5 |
10 |
20 | ||||
Пределы допускаемой относительной погрешности измерения крутящего момента силы, % |
±3,0 |
Таблица 2 - Основные технические характеристики
Наименование характеристик |
Значение характеристик | ||||||||
Модификация |
1,5А |
ЗА |
6А |
12А |
25А |
50А |
100А |
200А |
280А |
Размер присоединительного квадрата, не более, мм |
6,35 |
9,53 |
12,7 |
19,05 | |||||
Габаритные размеры: - длина, не более, мм |
230 |
250 |
335 |
380 |
470 |
690 | |||
- ширина, не более, мм |
57 | ||||||||
Масса, кг, не более |
0,4 |
0,6 |
0,7 |
1 |
1,65 |
Продолжение таблицы 2
Наименование характеристик |
Значение характеристик | ||||||
Модификация |
420А |
560А |
700А |
850А |
1000А |
1400А |
2100А |
Размер присоединительного квадрата, не более мм |
19,05 |
25,4 | |||||
Габаритные размеры: - длина, не более, мм |
890 |
1100 |
1258 |
1360 |
1490 |
1510 |
1660 |
- ширина. не более, мм |
57 | ||||||
Масса, кг, не более |
2,5 |
4 |
5,5 |
6,1 |
6,4 |
7,5 |
9,5 |
Таблица 3 - Общие технические характеристики
Наименование характеристик |
Значение характеристик |
Рабочие условия эксплуатации: | |
- температура окружающего воздуха, |
от + 15 до + 35 °С |
- относительная влажность воздуха |
до 80 % |
- атмосферное давление, кПа |
от 84 до 106 |
