Номер по Госреестру СИ: 87511-22
87511-22 Ключи моментные предельные
(CMTN)
Назначение средства измерений:
Ключи моментные предельные CMTN (далее по тексту - ключи), предназначены для измерений крутящего момента силы при нормированной затяжке резьбовых соединений с правой резьбой.

Внешний вид.
Ключи моментные предельные
Рисунок № 1
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области»(ФБУ «Нижегородский ЦСМ»)
Адрес: 603950, г. Нижний Новгород, ул. Республиканская, д.1
Тел.: 8 800 200 22 14
E-mail: mail@nncsm.ru
Принцип действия ключей заключается в активации механизма регулировки значения крутящего момента силы, расположенного в корпусе, под действием приложенной к рукоятке ключа нагрузки. В момент достижения заданного значения крутящего момента силы, механизм срабатывает и происходит снятие нагрузки, сопровождающиеся звуковым и тактильным сигналом в виде щелчка.
Ключи состоят из корпуса-рукоятки, на котором нанесена шкала установки крутящего момента, трещотки с присоединительным квадратом под сменные насадки и механизма установки крутящего момента силы.
Механизм регулировки крутящего момента силы представляет собой кулачковый блок, поджатый регулировочной пружиной. При достижении заданного значения крутящего момента силы, кулачки проскальзывают и происходит снятие нагрузки с корпуса-рукоятки. Настройка значения крутящего момента силы осуществляется путем вращения барабана (совмещение его указателя до значения, указанного на шкале корпуса ключа), закрепленного на рукоятке ключа.
Ключи моментные предельные CMTN выпускаются в разных модификациях и отличаются диапазоном измерений, ценой деления шкалы установки крутящего момента, габаритными размерами и массой. Ключи с обозначением «А» изготавливаются с укороченной рабочей частью. Количество модификаций - 21.
Структура условного обозначения модификаций: ключ моментный предельный CMTN-ХА, где; Х - верхняя граница диапазона измерений
(5; 10; 22,5; 25; 50; 100; 180; 200; 230; 300; 400; 500; 680; 760; 1000; 1200; 1500; 2000; 3000);
А - укороченная рабочая часть (длина ключа меньше за счет укороченной рукоятки).
Без обозначения «А» - стандартный размер рукоятки.
На корпусе ключа установлена маркировочная табличка с информацией об изготовителе и верхней границе диапазона измерений, соответствующей его модификации. Заводской номер в виде цифрового кода наносится методом гравировки на оборотной стороне корпуса.
Опломбирование ключей моментных предельных CMTN не предусмотрено, ограничение доступа к метрологически значимым функциям обеспечивается конструкцией.
Нанесение знака поверки на средство измерения не предусмотрено

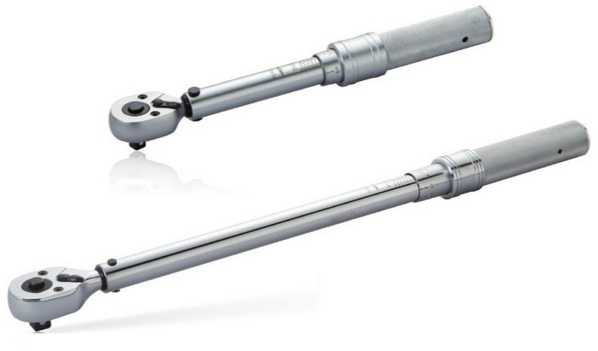

Фотография общего вида ключей CMTN, представлена на рисунке 1.

Рисунок 1 - Ключи моментные предельные CMTN
Таблица 4 - Комплектность ключей моментных предельных CMTN
Наименование |
Обозначение |
Количество |
Ключ моментный предельный |
CMTN-ХА |
1 шт. |
Кейс для хранения и переноски |
- |
1 шт. |
Комплект сменных насадок (головок) |
- |
* |
Паспорт |
CMTN - ПС |
1 экз. |
Руководство по эксплуатации |
CMTN - РЭ |
1 экз. |
- по согласованию с заказчиком |
Таблица 1 - Метрологические характеристики
Наименование характеристик |
Значение характеристик | ||||||||||
Модификация |
5 |
10 |
22,5 |
25 |
50 |
100 |
180 |
200 |
230 |
300 |
400 400А |
Диапазон измерений, IH1 |
от 1 до 5 |
от 2 до 10 |
от 5 до 22,5 |
от 5 до 25 |
от 10 до 50 |
от 20 до 100 |
от 40 до 180 |
от 40 до 200 |
от 50 до 230 |
от 60 до 300 |
от 80 до 400 |
Цена деления, Н^м |
0,05 |
0,1 |
0,25 |
0,5 |
1 |
1,5 |
2 | ||||
Пределы допускаемой относительной погрешности измерения крутящего момента силы, % |
±4,0 |
Продолжение таблицы
Наименование характеристик |
Значение характеристик | ||||||||
Модификация |
500 |
680 |
760 |
1000 |
1200 |
1500 |
2000 |
2000А |
3000 |
Диапазон измерений, Н^м |
от 100 |
от 160 |
от 160 |
от 300 |
от 400 |
от 450 |
от 750 |
от 1000 | |
до 500 |
до 680 |
до 760 |
до 1000 |
до 1200 |
до 1500 |
до 2000 |
до 3000 | ||
Цена деления, Н^м |
2,5 |
4 |
5 |
8 |
7,5 |
12,5 |
16 |
10 |
4 |
Пределы допускаемой | |||||||||
относительной |
±4,0 | ||||||||
погрешности измерения крутящего момента силы, % | |||||||||
Таблица 2 - Основные технические характеристики
Наименование характеристик |
Значение характеристик | ||||||||||
Модификация |
5 |
10 |
22,5 |
25 |
50 |
100 |
180 |
200 |
230 |
300 |
400 |
Размер присоединительного квадрата, не более, мм |
6,35 |
9,53 |
12,7 |
19,05 | |||||||
Габаритные размеры: - длина, мм, не более |
190 |
200 |
255 |
310 |
420 |
530 |
580 |
670 |
680 |
890 | |
- ширина, мм, не более |
50 | ||||||||||
Масса, кг, не более |
0,20 |
0,3 |
0,5 |
0,9 |
1,5 |
1,8 |
1,9 |
2,6 |
3,7 |
Продолжение таблицы 2
Наименование характеристик |
Значение характеристик | |||||||||
Модификация |
400А |
500 |
680 |
760 |
1000 |
1200 |
1500 |
2000 |
2000А |
3000 |
Размер присоединительного квадрата, не более, мм |
19,05 |
25,4 | ||||||||
Габаритные размеры: - длина, мм, не более |
780 |
890 |
1100 |
1300 |
1530 |
1300 |
1830 |
1320 |
1500 | |
- ширина, мм не более |
50 | |||||||||
Масса, кг, не более |
3,2 |
3,3 |
6,8 |
7,6 |
8,5 |
7,8 |
12 |
7,6 |
25 |
Таблица 3 - Общие технические характеристики
Наименование характеристик |
Значение характеристик |
Средняя наработка циклов на отказ, не менее |
10000 |
Рабочие условия эксплуатации:
|
от + 15 до + 35 °С до 80 % от 84 до 106 |
