Номер по Госреестру СИ: 87713-22
87713-22 Ключи моментные электронные
(СМТС)
Назначение средства измерений:
Ключи моментные электронные СМТС (далее по тексту - ключи), предназначены для измерений крутящего момента силы при нормированной затяжке резьбовых соединений с правой и левой резьбой.
Внешний вид.
Ключи моментные электронные
Рисунок № 1
Программное обеспечение
Программное обеспечение (далее ПО) ключей моментных электронных СМТС, предназначено для вывода и передачи результатов измерений. ПО записано на машинном коде в энергонезависимом постоянно запоминающем устройстве и недоступно для изменения вне заводских условий без использования специальных (специализированных) средств и нарушения целостности корпуса.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют. Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
CNB.run |
Номер версии (идентификационный номер ПО) |
не ниже 1.0 |
Цифровой идентификатор ПО |
- |
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области» (ФБУ «Нижегородский ЦСМ»)Адрес: 603950, г. Нижний Новгород, ул. Республиканская, д. 1
Тел.: 8 800 200 22 14
E-mail: mail@nncsm.ru
Принцип действия ключей основан на измерении напряжения, возникающего в измерительной диагонали моста тензорезисторного датчика при приложении силы. Под действием приложенной нагрузки, изменяется напряжение на выходе датчика, которое считывается и преобразуется в величину крутящего момента с последующим выводом результата изменений на жидкокристаллический экран.
Ключи состоят из корпуса с рукояткой и жидкокристаллического экран с набором функциональных клавиш, на котором отображается значение крутящего момента силы. В корпусе установлены датчик крутящего момента силы с присоединительным гнездом для сменных насадок (головок) и электронные компоненты: световой/звуковой оповещатель оператора и USB порт, предназначенный для вывода и хранения результатов измерений на персональный компьютер.
Ключи моментные электронные СМТС выпускаются в разных модификациях и отличаются диапазоном измерений, дискретностью отсчета, габаритными размерами и массой. Количество модификаций - 22.
Структура условного обозначения модификаций:
ключ моментный электронный СМТС-XB, где
Х - верхняя граница диапазона измерений (10; 20; 50; 100; 200; 300; 500; 800; 1000; 1500; 2000);
B - наличие USB порта.
Без обозначения «В» - отсутствие USB порта.
На корпусе ключа установлена маркировочная табличка с информацией об изготовителе и верхней границе диапазона измерений, соответствующей его модификации. Заводской номер в виде цифрового кода наносится методом гравировки на оборотной стороне корпуса.
Опломбирование ключей моментных электронных СМТС не предусмотрено, ограничение доступа к метрологически значимым функциям обеспечивается конструкцией.
Нанесение знака поверки на средство измерения не предусмотрено

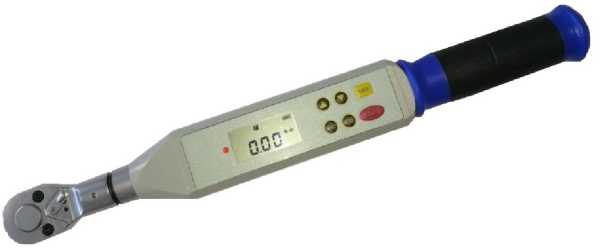

Фотография общего вида ключей СМТС, представлена на рисунке 1.
Рисунок 1 - Ключи моментные электронные СМТС
Таблица 5 - Комплектность ключей моментных электронных СМТС
Наименование |
Обозначение |
Количество |
Ключ моментный электронный |
СМТС-ХВ |
1 шт. |
Кейс для хранения и переноски |
- |
1 шт. |
Аккумуляторная батарея |
- |
1 шт. |
Кабель связи USB |
- |
* |
Комплект сменных насадок (головок) |
- |
* |
Паспорт |
СМТС - ПС |
1 экз. |
Руководство по эксплуатации |
СМТС - РЭ |
1 экз. |
*- по согласованию с заказчиком |
Таблица 2 - Метрологические характеристики
Наименование характеристик |
Значение характеристик | |||||||||||
Модификация |
10 |
10В |
20 |
20В |
50 |
50В |
100 |
100В |
200 |
200В |
300 |
300В |
Диапазон измерений, Н^м |
от 2 |
от 4 |
от 10 |
от 20 |
от 40 |
от 100 | ||||||
до 10 |
до 20 |
до 50 |
до 100 |
до 200 |
до 500 | |||||||
Дискретность, Н^м |
0,01 |
0,1 | ||||||||||
Пределы допускаемой | ||||||||||||
относительной | ||||||||||||
погрешности |
±3,0 | |||||||||||
измерения крутящего момента силы, % |
Продолжение таблицы 2
Наименование характеристик |
Значение характеристик | |||||||||
Модификация |
500 |
500В |
800 |
800В |
1000 |
1000В |
1500 |
1500В |
2000 |
2000В |
Диапазон измерений, Н^м |
от 100 |
от 160 |
от 200 |
от 300 |
от 400 | |||||
до 500 |
до 800 |
до 1000 |
до 1500 |
до 2000 | ||||||
Дискретность, Н^м |
0,1 |
1 | ||||||||
Пределы допускаемой относительной погрешности измерения крутящего момента силы, % |
±3,0 |
Таблица 3 - Основные технические характеристики
Наименование характеристик |
Значение характеристик | |||||||||||
Модификация |
10 |
10В |
20 |
20В |
50 |
50В |
100 |
100В |
200 |
200В |
300 |
300В |
Размер присоединительного | ||||||||||||
квадрата, не более, мм |
9,53 |
12,7 |
19,05 | |||||||||
Габаритные размеры | ||||||||||||
- длина, не более, мм |
360 |
415 |
490 |
590 | ||||||||
- ширина, не более, мм |
50 |
50 |
50 |
50 | ||||||||
Масса, кг, не более |
0,75 |
0,80 |
1,1 |
1,4 |
1,7 |
Продолжение таблицы 3
Наименование характеристик |
Значение характеристик | |||||||||
Модификация |
500 |
500В |
800 |
800В |
1000 |
1000В |
1500 |
1500В |
2000 |
2000В |
Размер присоединительного | ||||||||||
квадрата, не более, мм |
19,05 |
25,4 | ||||||||
Габаритные размеры | ||||||||||
- длина, не более, мм |
790 |
900 |
1050 |
1360 | ||||||
- ширина, не более, мм |
50 |
50 |
50 |
50 | ||||||
Масса, кг, не более |
3,45 |
7,5 |
10,2 |
Таблица 4 - Общие технические характеристики
Наименование характеристик |
Значение характеристик |
Параметры электрического питания от сети постоянного тока напряжение, В, не более |
3,7 |
Рабочие условия эксплуатации:
|
от + 15 до + 35 °С до 80 % от 84 до 106 |
