Номер по Госреестру СИ: 87440-22
87440-22 Системы контроля логических и аналоговых блоков автоматизированные
(АСК-ЛАБ-КМ)
Назначение средства измерений:
Системы контроля логических и аналоговых блоков автоматизированные АСК-ЛАБ-КМ (далее - АСК) предназначены для воспроизведения и измерений: напряжения и силы постоянного и переменного тока, временных параметров одиночных и периодических сигналов напряжения программируемой формы, а также для отображения результатов измерений и расчетных величин и их регистрации.
Внешний вид.
Системы контроля логических и аналоговых блоков автоматизированные
Рисунок № 1
Внешний вид.
Системы контроля логических и аналоговых блоков автоматизированные
Рисунок № 2
Общие сведения
Дата публикации - 20.02.2023
Срок свидетельства - 24.11.2027
Номер записи - 189440
ID в реестре СИ - 1404013
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
АСК-ЛАБ-КМ, -,
Производитель
Изготовитель - Акционерное общество "Ижевский мотозавод "Аксион-холдинг" (АО "Ижевский мотозавод "Аксион-холдинг")
Страна - РОССИЯ
Населенный пункт - Удмуртская Республика, г. Ижевск
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 10
Выдано извещений - 0
Кол-во периодических поверок - 6
Кол-во средств измерений - 5
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2957 от 2022.11.24 ПРИКАЗ_Об утверждении типов средств измерений (20)
№304 от 2023.02.13 ПРИКАЗ_О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 24 ноября 2022 г. № 2957 «Об утверждении типов средств измерений»
Наличие аналогов СИ: Системы контроля логических и аналоговых блоков автоматизированные (АСК-ЛАБ-КМ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "Ижевский мотозавод "Аксион-холдинг" (АО "Ижевский мотозавод "Аксион-холдинг")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
87440-22 24.11.2027 |
Системы контроля логических и аналоговых блоков автоматизированные, АСК-ЛАБ-КМ Акционерное общество "Ижевский мотозавод "Аксион-холдинг" (АО "Ижевский мотозавод "Аксион-холдинг") (РОССИЯ Удмуртская Республика, г. Ижевск) |
ОТ МП |
1 год |
|
90244-23 23.10.2028 |
Системы, АСК-МКИ 05 Акционерное общество "Ижевский мотозавод "Аксион-холдинг" (АО "Ижевский мотозавод "Аксион-холдинг") (РОССИЯ Удмуртская Республика, г. Ижевск) |
ОТ МП |
1 год |
|
92938-24 21.08.2029 |
Расходомеры многофазные, МР 100х105 Акционерное общество "Ижевский мотозавод "Аксион-холдинг" (АО "Ижевский мотозавод "Аксион-холдинг") (РОССИЯ Удмуртская Республика, г. Ижевск) |
ОТ МП |
4 года |
|
92938-24 21.08.2029 |
Расходомеры многофазные, МР 100х105 Акционерное общество "Ижевский мотозавод "Аксион-холдинг" (АО "Ижевский мотозавод "Аксион-холдинг") (РОССИЯ Удмуртская Республика, г. Ижевск) |
ОТ МП |
4 года |
|
93134-24 09.09.2029 |
Системы контроля монтажа кабельных изделий автоматизированные, АСК-МКИ Акционерное общество "Ижевский мотозавод "Аксион-холдинг" (АО "Ижевский мотозавод "Аксион-холдинг") (РОССИЯ Удмуртская Республика, г. Ижевск) |
ОТ МП |
1 год |
Город Омск был основан в 1716 году. Официально получил статус города в 1782 году. С 1934 года - административный центр Омской области. Площадь Омска составляет 566,9 кв. км. Территория города разделена на пять административных округов: Центральный, Советский, Кировский, Ленинский, Октябрьский. Протяженность города Омска вдоль реки Иртыш составляет около 40 км.
Расстояние от Омска до Москвы составляет 2 555 км. Климат Омска резко континентальный. Зима суровая, продолжительная, с устойчивым снежным покровом. Лето теплое, часто жаркое. Весна и осень характеризуются резкими колебаниями температуры. Средняя температура самого теплого месяца (июля): +18˚С. Средняя температура самого холодного месяца (январь): -19˚С.
Численность населения на 1 января 2022 года составляет 1 126 193 человека. Плотность населения составляет 1 949 человек на 1 кв. км. Омск - один из крупнейших городов Западно-Сибирского региона России. Омская область соседствует с Тюменской областью на западе и севере, с Томской и Новосибирской областями на востоке и с Республикой Казахстан на юге и юго-западе.
Отчет "Анализ рынка поверки в Омске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Омск.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Системы контроля логических и аналоговых блоков автоматизированные (АСК-ЛАБ-КМ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "КИА" (РОСС RU.0001.310033) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| АО "ИЖЕВСКИЙ МОТОЗАВОД "АКСИОН-ХОЛДИНГ" (РОСС СОБ 3.00141.2013) | 7 | 1 | 3 | 4 | 0 | 7 | 3 | 4 | ||
| АО "КОНЦЕРН "КАЛАШНИКОВ" (RA.RU.312918) | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Системы контроля логических и аналоговых блоков автоматизированные (АСК-ЛАБ-КМ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Включает общее и функциональное программное обеспечение (ПО).
В состав общего ПО входит операционная система Windows XP (32-разрядная) или Windows 7 (32-разрядная) или Windows 10 (32-разрядная), драйвер контроллера обмена UserPort.
Функциональное ПО АСК включает в себя программы управления аппаратной частью, систему автоматизированного проектирования тестов САПР-ТЕСТ, ведения архива объектных программ контроля и сервисных программ (каталог DIAGNOS). Многоуровневая система паролей доступа исключает возможность несанкционированного влияния на ПО АСК и измерительную информацию. Всё функциональное ПО АСК является метрологически значимым.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077- 2014.
Данные ПО АСК приведены в таблице 1.
Таблица 1 - Идентификационные данные функционального ПО АСК-ЛАБ-КМ
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
DIAGNOS |
|
Децимальный номер ПО |
ЮМГИ.00005-019001-3 |
|
Номер версии ПО (идентификационный номер) |
0.3 |
|
Цифровой идентификатор ПО |
10A5 |
|
Алгоритм вычисления цифрового идентификатора |
CRC16 |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и на верхний левый угол БК в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2 ЮМГИ.421413.015 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ РВ 20.39.304-98 Комплексная система общих технических требований. Аппаратура, приборы, устройства и оборудование военного назначения. Требования стойкости к внешним воздействующим факторам;
ГОСТ 8.027-2001 ГСИ Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы;
ГОСТ Р 8.596-2002 ГСИ Метрологическое обеспечение измерительных систем. Основные положения;
Приказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 -10-16 до 100 А»;
ЮМГИ.421423.015 ТУ «Системы контроля логических и аналоговых блоков автоматизированные АСК-ЛАБ-КМ. Технические условия».
ПравообладательАкционерное общество «Ижевский мотозавод «Аксион-холдинг» (АО «Ижевский мотозавод «Аксион-холдинг»)
ИНН 1826000616
Адрес регистрации: 426008, Удмуртская Республика, г. Ижевск, ул. Максима Горького, д. 90
Испытательный центр
Общество с ограниченной ответственностью «Координационно-информационное агентство» (ООО «КИА»)ИНН 7701171409
Адрес регистрации: 109029, г. Москва, Сибирский проезд, д. 2, стр. 11
Принцип действия АСК основан на формировании напряжения логических уровней (логическая «1» и логический «0»), питания объекта контроля (ОК) с помощью цифро-аналоговых преобразователей (ЦАП) и временных интервалов воспроизведения логических уровней с помощью генератора контроллера синхронизации цифровых каналов и формировании напряжения постоянного тока и периодических сигналов программируемой формы с помощью ЦАП и программируемых генераторов аналоговых каналов, измерении силы тока и напряжения постоянного и переменного тока и временных параметров (период, длительность, задержка) одиночных и периодических сигналов произвольной формы аналого-цифровыми преобразователями (АЦП), с последующей передачей для отображения средствами вычислительной техники.
Конструктивно АСК состоит из настольного переносного блока контроля (БК) и управляющей ПЭВМ. Корпус БК выполнен в 19-дюймовом конструктиве в соответствии: спецификация Advanced TCA PICMg 3.0 Revision 2.0 и IEC 60917-1-1 для производителя «SCHROFF» или МЭК 60297-3 для производителя «ЭЗАН».
Функционально АСК включает в себя следующие измерительные каналы (ИК):
ИК воспроизведения и измерения логических уровней и временных интервалов импульсных сигналов (цифровые);
ИК воспроизведения и измерения напряжения постоянного и переменного тока (аналоговые);
ИК воспроизведения напряжения и измерения силы постоянного тока питания ОК (силовые).
Варианты исполнения АСК отличаются количеством цифровых и аналоговых ИК. Общее количество ИК может составлять от 32 до 256, из них цифровых и аналоговых ИК может быть различным кратно 32, вплоть до полного отсутствия.

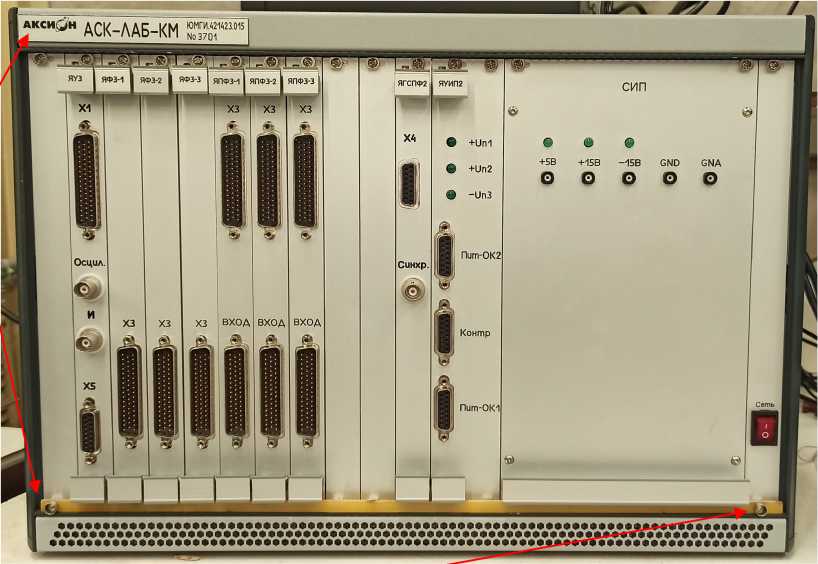

Общий вид БК АСК представлен на рисунке 1.
