Номер по Госреестру СИ: 93134-24
93134-24 Системы контроля монтажа кабельных изделий автоматизированные
(АСК-МКИ)
Назначение средства измерений:
Системы контроля монтажа кабельных изделий автоматизированные АСК-МКИ (далее - системы) предназначены для измерений электрического сопротивления постоянному току, напряжения и силы постоянного тока, напряжения переменного тока, электрической емкости, длительности временных интервалов и воспроизведений напряжения переменного тока промышленной частоты, а также для контроля функционирования релейно-коммутационных устройств и проведения приемо-сдаточных испытаний.
Аналитический паспорт типа средства измерений
93134-24 — Системы контроля монтажа кабельных изделий автоматизированные
АСК-МКИ
Акционерное общество "Ижевский мотозавод "Аксион-холдинг" (АО "Ижевский мотозавод "Аксион-холдинг")
РОССИЯ
МПИ: 1 год
Действует
5
организаций3
владельцев1
версий23
Всего поверок
по агрегатам с 2010 года
8
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
5
Организаций-поверителей
эффективное число: 2
3
Владельцев СИ
эффективное число: 1.6
18
Экземпляров СИ
по агрегатам владельцев / организаций
34.8%
Периодические поверки
первичные: 65.2%
4.35%
Непригодность
1 извещений
87%
Поверки юрлиц
доля в общем объёме
4 502 ₽
Средневзвешенная цена
медиана: 4 502 ₽
100%
Покрытие ценами
расчётный известный объём: 49 522 ₽
2 024,0 лет
Средний возраст парка
взвешено по годовому объёму
364 дн.
Наблюдаемый МПИ
по фактическим интервалам
5 123
Концентрация поверителей
HHI; доля топ-5: 100%
6 296
Концентрация владельцев
HHI; доля топ-5: 100%
4
Модификаций
на графике — наиболее массовые
92%
Полнота данных
карточка, рынок, документы и связи
5
Типов у производителя
портфель изготовителя в реестре
нет
Каталогизация
в перечне ПП РФ № 250 не найден
Автоматические аналитические выводы
- За весь доступный период по типу отражено 23 поверок; пик пришёлся на 2025 год (10).
- Последний завершённый год показал рост на 100% (2025 к 2024).
- Показатель 2026 года является неполным YTD и не сравнивается напрямую с полным предыдущим годом.
- Среднегодовой темп изменения между первым и последним завершённым ненулевым годом составляет 100%.
- Рынок представлен 5 организациями; концентрация высокая (HHI 5123), доля топ-5 — 100%.
- В базе найдено 3 владельцев и 18 экземпляров СИ; доля пяти крупнейших владельцев — 100%.
- Средневзвешенная цена поверки — 4 502 руб.; ценами покрыто 100% годового объёма, расчётный известный объём услуг — 49 522 руб.
- Доля извещений о непригодности составляет 4.35% от всех поверок.
- Наблюдаемый средний интервал между поверками — около 364 дней; средний возраст парка по агрегатам организаций — 2 024,0 лет.
- Интегральная полнота карточки и связанных аналитических данных оценивается в 92%.
Документы и быстрые переходы
Пик активности: 2025 — 10
Долгосрочный CAGR: 100%
Активных версий: 1
Ценовой диапазон: 4 502–4 502 ₽
Динамика поверок по годам
Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.
Структура поверок
Темпы изменения год к году
Динамика доли непригодности
Крупнейшие организации-поверители
Парето концентрации рынка
Лидеры текущего года
Сектор поверителей
Федеральные округа
Российская система калибровки
РСК DCC Portal — цифровые сертификаты калибровки
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Калибровка · DCC · реестрrsk.rostest.ru
IT-решения для метрологии
MetrologyNet — автоматизация метрологических процессов
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Автоматизация и Data Sciencemetrologynet.ru
Цена, объём работ и размер парка
Распределение цен
Профиль возраста парка
Объём поверок сгруппирован по среднему возрасту парка у организаций.
Фактический профиль межповерочных интервалов
Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.
Крупнейшие владельцы парка
Категории владельцев
Топ владельцев: экземпляры и поверки
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| АО «Ижевский мотозавод «Аксион-холдинг» | Юридические лица | 14 | 15 | 1,07 |
| АО "ВПК "НПО машиностроения" | Юридические лица | 2 | 3 | 1,50 |
| АО "ПО "Стрела" | Юридические лица | 2 | 2 | 1,00 |
Наиболее массовые модификации
Продолжительность версий
Полнота данных
История версий типа СИ
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 9120a452-f5a4-b4c9-be51-2f968fc49ca1 | 93134-24 | 2024-09-12 | — | актуальная |
Официальный государственный ресурс
ФГИС «Аршин» — Федеральный информационный фонд
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Росстандарт · официальный порталfgis.gost.ru
Цифровой ресурс Ростеста
SOFT.Rostest — программные и цифровые решения
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
ПО и цифровые сервисыsoft.rostest.ru
Исходные отчетные блоки — улучшенный режим
Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку
Фильтры по столбцам
CSV / Excel
Полный экран
В выгрузку попадают строки с учётом текущих фильтров и сортировки.
Таблицы загружаются…
Внешний вид.
Системы контроля монтажа кабельных изделий автоматизированные
Рисунок № 1
Общие сведения
Дата публикации - 12.09.2024
Срок свидетельства - 09.09.2029
Номер записи - 194965
ID в реестре СИ - 1418939
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
серии 01, АСК-МКИ 01.01, мод. АСК-МКИ 01.01 БИ1.409.011-15, Нет модификации
Производитель
Изготовитель - Акционерное общество "Ижевский мотозавод "Аксион-холдинг" (АО "Ижевский мотозавод "Аксион-холдинг")
Страна - РОССИЯ
Населенный пункт - Удмуртская Республика, г. Ижевск
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 23
Выдано извещений - 1
Кол-во периодических поверок - 8
Кол-во средств измерений - 18
Кол-во владельцев - 3
Усредненный год выпуска СИ - 2024
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2167 от 2024.09.09 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Системы контроля монтажа кабельных изделий автоматизированные (АСК-МКИ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "Ижевский мотозавод "Аксион-холдинг" (АО "Ижевский мотозавод "Аксион-холдинг")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
87440-22 24.11.2027 |
Системы контроля логических и аналоговых блоков автоматизированные, АСК-ЛАБ-КМ Акционерное общество "Ижевский мотозавод "Аксион-холдинг" (АО "Ижевский мотозавод "Аксион-холдинг") (РОССИЯ Удмуртская Республика, г. Ижевск) |
ОТ МП |
1 год |
|
90244-23 23.10.2028 |
Системы, АСК-МКИ 05 Акционерное общество "Ижевский мотозавод "Аксион-холдинг" (АО "Ижевский мотозавод "Аксион-холдинг") (РОССИЯ Удмуртская Республика, г. Ижевск) |
ОТ МП |
1 год |
|
92938-24 21.08.2029 |
Расходомеры многофазные, МР 100х105 Акционерное общество "Ижевский мотозавод "Аксион-холдинг" (АО "Ижевский мотозавод "Аксион-холдинг") (РОССИЯ Удмуртская Республика, г. Ижевск) |
ОТ МП |
4 года |
|
92938-24 21.08.2029 |
Расходомеры многофазные, МР 100х105 Акционерное общество "Ижевский мотозавод "Аксион-холдинг" (АО "Ижевский мотозавод "Аксион-холдинг") (РОССИЯ Удмуртская Республика, г. Ижевск) |
ОТ МП |
4 года |
|
93134-24 09.09.2029 |
Системы контроля монтажа кабельных изделий автоматизированные, АСК-МКИ Акционерное общество "Ижевский мотозавод "Аксион-холдинг" (АО "Ижевский мотозавод "Аксион-холдинг") (РОССИЯ Удмуртская Республика, г. Ижевск) |
ОТ МП |
1 год |
Справочник является модернизированной копией реестра "Утверждённые типы средств измерений" (https://fgis.gost.ru/fundmetrology/registry/4) и содержит сведения о типах СИ, применяемых в сфере обеспечения единства измерений.
В отличии от официального Реестра справочник имеет систему предварительных фильтров:
- по типу производства (серийное или единичное);
- по группам стран (отечественные, импортные или все типы СИ);
- по наличию поверок в ФГИС АРШИН;
- по областям измерений.
Данные выводятся одной таблицей без необходимости "проваливаться" в каждую из записей для уточнения сведений. При наличии ОТ и МП приводится ссылка на ФГИС АРШИН. В таблице реализована система поиска и сортировки по любому из полей.
Справочник содержит более 100 тыс. записей и актуализируется не реже 1 раза в месяц.
Бесплатный
Кто поверяет Системы контроля монтажа кабельных изделий автоматизированные (АСК-МКИ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "ИЖЕВСКИЙ МОТОЗАВОД "АКСИОН-ХОЛДИНГ" (РОСС СОБ 3.00141.2013) | 16 | 5 | 14 | 2 | 0 | 15 | 14 | 1 | ||
| ООО "НИЦ "ЭНЕРГО" (RA.RU.314019) | 1 | 1 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| АО "ВПК "НПО МАШИНОСТРОЕНИЯ" (РОСС СОБ 3.00218.2014) | 3 | 1 | 0 | 3 | 1 | 3 | 0 | 3 | ||
| АО "ПО "СТРЕЛА" (RA.RU.311636) | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Системы контроля монтажа кабельных изделий автоматизированные (АСК-МКИ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) систем состоит из встроенного и внешнего ПО.
Встроенное ПО разделено на метрологически значимую и незначимую части. Метрологические характеристики систем нормированы с учетом влияния метрологически значимой части встроенного ПО.
Конструкция систем исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные встроенного ПО систем приведены в таблице 1.
Таблица 1 -
ПО
данные
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
MKI M |
|
Номер версии (идентификационный номер ПО) |
6.хх |
|
Цифровой идентификатор ПО |
- |
|
Примечание - Номер версии встроенного ПО состоит из двух частей:
| |
Испытания, сертификация и метрологическая экспертиза — Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Знак утверждения типа
Знак утверждения типананосится на титульный лист формуляра и руководства по эксплуатации типографским способом и на маркировочную табличку любым технологическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 1 «Описание и работа АСК-МКИ» руководства по эксплуатации БИ1.409.011 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10"1 до 2^109 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1^10-16 до 100 А»;
ГОСТ 8.371-80 «Государственная система обеспечения единства измерений (ГСИ). Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости»;
Приказ Федерального агентства по техническому регулированию и метрологии от 13 октября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
БИ1.409.011 ТУ «Системы контроля монтажа кабельных изделий автоматизированные АСК-МКИ. Технические условия».
ПравообладательАкционерное общество «Ижевский мотозавод «Аксион-холдинг» (АО «Ижевский мотозавод «Аксион-холдинг»)
ИНН 1826000616
Адрес юридического лица: 426008, Удмуртская Республика, г. Ижевск, ул. Максима
Горького, д. 90
Испытательный центр
Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17
Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. №№ 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. № 15)
Измерение электрического сопротивления постоянному току в режимах ПР (режим контроля электрического сопротивления постоянному току по двухпроводной схеме), ЭТ (режим контроля электрического сопротивления постоянному току по четырехпроводной схеме при измерительном напряжении 10 В), РТ (режим контроля электрического сопротивления постоянному току по четырехпроводной схеме при измерительном напряжении от 0,3 до 10 В) основано на вычислении по закону Ома электрического сопротивления цепи путем генерации силы постоянного тока до 100 мА между двумя точками от стабильного источника тока и измерении падения напряжения. Измерения могут выполняться как по двух-, так и четырехпроводной схемам подключения.
Измерение в режиме СИ (режим контроля электрического сопротивления изоляции) электрического сопротивления изоляции осуществляется путем подачи измерительного напряжения постоянного тока на делитель, в верхнее плечо которого включается измеряемое сопротивление, и формировании напряжения Ux, обратно пропорционального измеряемому сопротивлению. Полученное напряжение сравнивается с расчетным напряжением Upac, которое формируется на цифроаналоговом преобразователе прямо пропорционально измерительному напряжению и величине расчетного кода сопротивления изоляции. Измеренное значение сопротивления изоляции получается в результате многократного сравнения Ux с ирас и подбора расчетного кода сопротивления изоляции, при котором результат сравнения меняет знак.
Принцип действия при испытание электрической прочности изоляции в режиме ПИ (режим испытания прочности изоляции) основан на формировании с помощью набора вторичных обмоток высоковольтного трансформатора нужного значения испытательного напряжения, подаче на первичную обмотку сетевого напряжения 220 В 50 Гц и контроле тока утечки во вторичной обмотке с помощью трансформатора тока.
Измерение в режиме КИ (режим контроля длительности временных интервалов) основано на измерении напряжения с помощью аналого-цифрового преобразователя (далее -АЦП) на контролируемых контактах, непрерывном опросе результатов измерений АЦП с помощью микроконтроллера и программном подсчете в микроконтроллере временных интервалов между пороговыми изменениями напряжения.
Измерение в режимах КН Т (режим контроля напряжения постоянного тока с помощью цифрового вольтметра), КС (режим контроля электрического сопротивления постоянному току по двухпроводной схеме), ИЕ (режим контроля электрической емкости), ПР Т (режим контроля электрического сопротивления постоянному току) осуществляется с помощью встроенного мультиметра в режиме дистанционного управления.
Измерение в режиме КТ (режим контроля силы постоянного тока) осуществляется путем измерения падения напряжения на шунтах при протекании тока от программируемого источника напряжения питания с помощью встроенного мультиметра и вычислении по закону Ома значения тока.
Измерение в режиме КН (режим контроля напряжения постоянного тока) основано на измерении напряжения постоянного тока с помощью аналого-цифрового преобразователя (далее - АЦП) на контролируемых контактах.
Основными функциями систем являются измерения электрических параметров объектов контроля, сравнение с программно-задаваемыми параметрами и формирование сообщений об обнаруженных ошибках. Системы обеспечивают измерение напряжения постоянного и переменного тока, сопротивления цепей постоянному току, измерение емкости, длительности временных интервалов, сопротивления изоляции и испытание прочности изоляции переменным напряжением частотой 50 Гц. Для контроля функционирования релейных блоков, системы обеспечивают формирование стимулирующих воздействий от внешних или встроенных источников питания в диапазоне от 0,1 до 100 В и тока от 1 до 4000 мА.
Проверяемые изделия подключаются через коммутационное устройство к тестеру кабельных изделий (далее - ТКИ), который работает под управлением управляющей вычислительной машины (далее - УВМ). ТКИ принимает директивную информацию из УВМ и формирует сигналы управления собственными функциональными устройствами, а также формирует и передает результаты измерений УВМ.
Базовый комплект системы состоит из УВМ и ТКИ, расположенных в металлическом корпусе голубого цвета с серой передней панелью. В ТКИ входят секция контроля и управления (далее - СКУ), секция вольтметра и источника питания (далее - СВИП), программируемое пробойное устройство (далее - ППУ) и коммутатор, который состоит из блоков коммутации. Каждый блок коммутации содержит 100 каналов (входов) для подключения объектов контроля. ТКИ работает под управлением УВМ через интерфейс RS232. Количество каналов коммутатора может быть изменено путем уменьшения или увеличения количества блоков коммутации в стойке ТКИ и подключения дополнительных стоек коммутации, содержащих блоки коммутации. Для связи измерительных устройств из состава СКУ с коммутатором используются две пары изолированных друг от друга шин А1, В1 и А2, В2. Коммутатор обеспечивает подключение входов объекта контроля к измерительным шинам. Конструктивно ТКИ и стойки коммутации выполнены в виде стоек, содержащих выдвижные секции и блоки.
Системы выпускаются в двух сериях: 01 и 02. Системы серии 01 комплектуется блоками коммутации БК-100С1, в которых между выходными разъемами есть внутренние перемычки, благодаря которым создается возможность объединения блоков для формирования многошинной структуры. Системы серии 02 комплектуется блоками коммутации БК-100С, в которых между выходными разъемами нет внутренних перемычек, что обеспечивает возможность реализовывать четырехпроводную схему измерения до объекта контроля.
Структура условного обозначения модификаций систем:
АСК-МКИ XX.YY,
где, ХХ - обозначение серии: 01 или 02,
YY — количество дополнительных стоек коммутации от 01 до 07 и их обозначение. При отсутствии стоек коммутации индекс YY не указывается.
Пример записи условного обозначения системы при заказе:
«Система контроля монтажа кабельных изделий автоматизированная АСК-МКИ 01.01 БИ1.409.011-09», где, АСК-МКИ 01.01- обозначение модификации системы, БИ1.409.011 обозначение изделия, 09 - обозначение исполнения изделия при заказе, может принимать числовые значения от 01 до 99 и указывает на серию системы, количество дополнительных стоек коммутации и количество каналов.
Заводской номер наносится на маркировочную табличку (шильдик) методом гравирования в виде буквенно-цифрового кода.

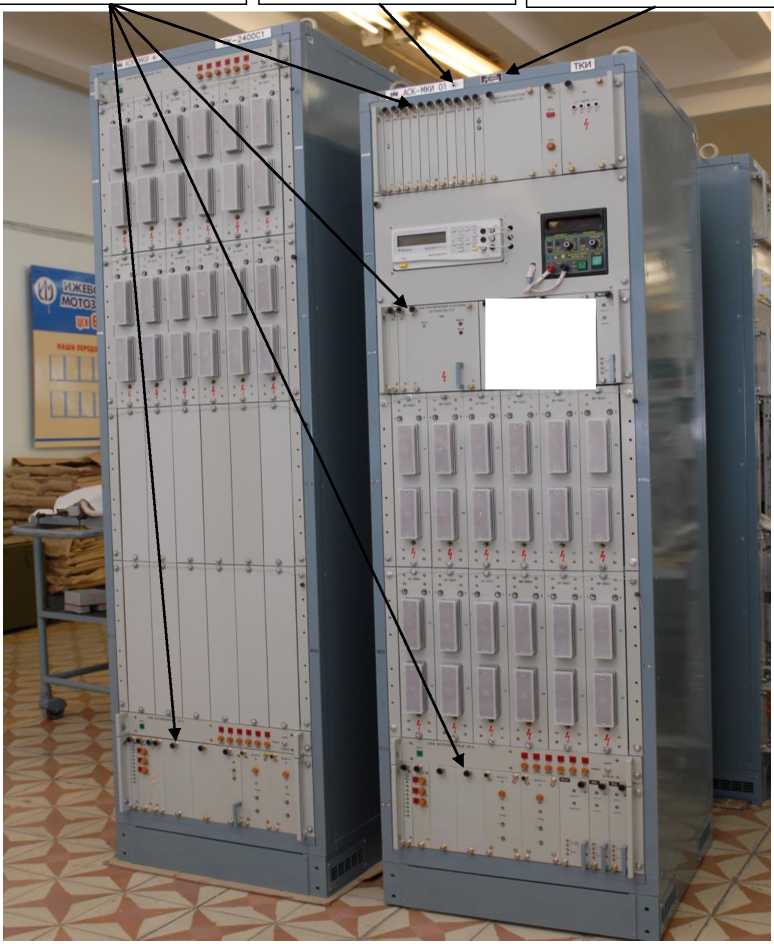

Общий вид систем с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. Способ ограничения доступа к местам настройки (регулировки) -пломба завода-изготовителя. Нанесение знака поверки на системы в обязательном порядке не предусмотрено.
Место нанесения заводского номера
Место нанесения пломбы завода-изготовителя
Место нанесения знака утверждения типа
Рисунок 1 - Общий вид систем с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера
|
■у . ' • • ‘t | |
|
1 1 |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений электрического сопротивления постоянному току по четырехпроводной схеме измерений в режиме ЭТ, Ом:
|
от 0,1 до 100,0 от 0,01 до 100,00 |
|
Пределы допускаемой абсолютной погрешности измерений электрического сопротивления постоянному току по четырехпроводной схеме измерений в режиме ЭТ, Ом |
±(0,01•Rх+0,005) |
|
Диапазон измерений электрического сопротивления постоянному току по четырехпроводной схеме измерений в режиме РТ, Ом |
от 0,01 до 100,00 |
|
Пределы допускаемой абсолютной погрешности измерений электрического сопротивления постоянному току по четырехпроводной схеме измерений в режиме РТ, Ом |
±(0,01•Rх+0,005) |
|
Диапазон измерений электрического сопротивления постоянному току с использованием программируемого источника напряжения и тока и цифрового вольтметра из состава ТКИ в режиме ПР Т, Ом |
от 10 до 5000 |
|
Пределы допускаемой относительной погрешности измерений электрического сопротивления постоянному току с использованием программируемого источника напряжения и тока и цифрового вольтметра из состава ТКИ в режиме ПР Т, %
|
±5,0 ±10,0 ±20,0 |
|
Наименование характеристики |
Значение |
|
Диапазон измерений электрического сопротивления постоянному току при контроле сопротивления изоляции в режиме СИ при значениях испытательного напряжения постоянного тока, МОм:
|
от 0,1 до 0,3 включ. св. 0,3 до 1 включ. св. 1 до 3 включ. св. 3 до 10 включ. св. 10 до 30 включ. св. 30 до 100 включ. св. 100 до 300 включ. св. 300 до 1000 включ. |
|
Пределы допускаемой относительной погрешности измерений электрического сопротивления постоянному току при контроле сопротивления изоляции в режиме СИ, % |
±10,0 |
|
Диапазон измерений электрического сопротивления постоянному току по двухпроводной схеме измерений с использованием цифрового вольтметра, работающего в режиме омметра, в режиме КС, Ом |
от 1 до 107 |
|
Пределы допускаемой абсолютной погрешности измерений электрического сопротивления постоянному току по двухпроводной схеме измерений с использованием цифрового вольтметра, работающего в режиме омметра, в режиме КС, Ом:
|
±(0,01-Rx+5) ±(0,05-Rk) |
|
Диапазон измерений напряжения постоянного тока с помощью цифрового вольтметра из состава ТКИ в режиме КН Т, В |
от 0,1 до 100,0 |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока с помощью цифрового вольтметра из состава ТКИ в режиме КН Т, В |
±(0,01-Ux) |
|
Диапазон измерений силы постоянного тока в режиме КТ, мА |
от 0,1 до 999,0 |
|
Пределы допускаемой относительной погрешности измерений силы постоянного тока в режиме КТ, % |
±5,0 |
|
Диапазон измерений напряжения постоянного тока при помощи АЦП в режиме КН, В |
от 0,1 до 100,0 |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока при помощи АЦП в режиме КН, В |
±(0,01-Ux+0,01) |
|
Диапазон измерений электрического сопротивления постоянному току по двухпроводной схеме измерений в режиме ПР, Ом |
от 1 до 105 |
|
Пределы допускаемой абсолютной погрешности измерений электрического сопротивления постоянному току по двухпроводной схеме измерений в режиме ПР, Ом |
±(0,01-Rx+0,8) |
|
Диапазон измерений напряжения переменного тока при значении частоты переменного тока 50 Гц с помощью цифрового вольтметра из состава ТКИ в режиме КН Т (переменное напряжение), В |
от 1 до 100,0 |
|
Пределы допускаемой абсолютной погрешности измерений напряжения переменного тока при значении частоты переменного тока 50 Гц с помощью цифрового вольтметра из состава ТКИ в режиме КН Т (переменное напряжение), В |
±(0,03-Ux) |
|
Наименование характеристики |
Значение |
|
Диапазон воспроизведений напряжения переменного тока при значении частоты переменного тока 50 Гц в режиме ПИ, В |
от 30 до 625 |
|
Пределы допускаемой относительной погрешности воспроизведений напряжения переменного тока при значении частоты переменного тока 50 Гц в режиме ПИ, % |
±5,0 |
|
Диапазон измерений длительности временных интервалов в режиме КИ, с |
от 10-3 до 10 |
|
Пределы допускаемой абсолютной погрешности измерений длительности временных интервалов в режиме КИ, мс |
±(0,01-Тх+1) |
|
Диапазон измерений электрической емкости в режиме ИЕ, пФ |
от 103 до 108 |
|
Пределы допускаемой абсолютной погрешности измерений электрической емкости в режиме ИЕ, пФ |
±(0,05^Сх +500) |
| |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Сопротивление изоляции между электрически разобщенными цепями |
20,0 |
|
сетевого питания и корпусом, МОм, не менее | |
|
Габаритные размеры (длина^ширина^высота), мм, не более: - стойки ТКИ |
590x720x1966 |
|
- стойки коммутационной |
590x720x2166 |
|
Масса, кг, не более: - стойки ТКИ |
340,0 |
|
- стойки коммутационной |
440,0 |
|
Параметры электрического питания: - напряжение переменного тока, В |
380,0 |
|
- частота переменного тока, Гц |
50,0 |
|
Потребляемая мощность, кВ^А, не более: - стойки ТКИ |
1,0 |
|
- стойки коммутационной |
1,8 |
|
Рабочие условия измерений: - температура окружающей среды, °С |
от +10 до +35 |
|
- относительная влажность при температуре окружающего воздуха |
до 80 |
|
+25 оС, % - атмосферное давление, кПа |
от 84 до 106 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч |
5000 |
|
Ресурс работы, ч |
20000 |
|
Назначенный срок службы, лет |
10 |
