Номер по Госреестру СИ: 87352-22
87352-22 Приборы для изучения акустических свойств образцов горных пород в атмосферных условиях
(СМП-УЗ )
Назначение средства измерений:
Приборы для изучения акустических свойств образцов горных пород в атмосферных условиях СМП-УЗ (далее - приборы) предназначены для измерений скорости распространения упругих продольных и сдвиговых (поперечных) ультразвуковых волн в образцах горных пород.

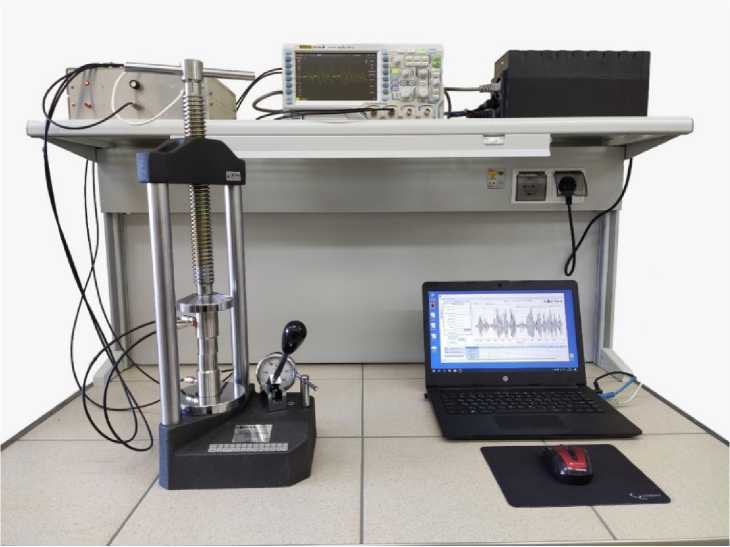

Внешний вид.
Приборы для изучения акустических свойств образцов горных пород в атмосферных условиях
Рисунок № 1
Общие сведения
Дата публикации - 07.06.2025
Срок свидетельства - 18.11.2027
Номер записи - 189387
ID в реестре СИ - 1403902
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью "Кортех" (ООО "Кортех")
Страна - РОССИЯ
Населенный пункт - Московская обл., г. Мытищи
Уведомление о начале осуществления предпринимательской деятельности -
Отчет позволяет выбрать период исследования (например, с 2010 по 2023 годы) и группы СИ (например, [GNSS-ПРИЕМНИКИ СПУТНИКОВЫЕ] [GNSS-ПРИЕМНИКИ СПУТНИКОВЫЕ ГЕОДЕЗИЧЕСКИЕ]) и получить по заданным входным условиям информацию о типах СИ, входящих в выбранные группы, количестве поверок (всех, первичных, периодических и извещений) и количестве средств измерений каждого из типов СИ.
Пояснения
Поверок - всего поверок за выбранный период
Первичных поверок - в качестве маркера первичной поверки берется статус, передаваемый из АРШИН (это не аналитика, а статус из АРШИНа)
Периодических поверок - в качестве маркера периодической поверки берется статус, передаваемый из АРШИН
Без статуса - вычисляется по формуле: Поверок-(Первичных поверок+Периодических поверок)
Кол-во извещений - в качестве маркера извещения поверки берется статус, передаваемый из АРШИН
Кол-во СИ - количество уникальных СИ (год + заводской номер + СИ), поверенных за выбранный период
Кол-во действующих СИ - количество уникальных СИ (год + заводской номер + СИ), действующими на сегодняшнюю дату поверками. Сюда попадают СИ, где поле с датой окончания поверки пустое (т.е. для СИ есть только первичная поверка при выпуске с производства и это не извещение о непригодности) или дата окончания поверки еще не истекла.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2917 от 2022.11.18 ПРИКАЗ_Об утверждении типов средств измерений (16)
№1071 от 2025.06.02 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (7)
Наличие аналогов СИ: Приборы для изучения акустических свойств образцов горных пород в атмосферных условиях (СМП-УЗ )
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Кортех" (ООО "Кортех")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
83400-21 18.10.2026 |
Установки для измерения пористости и проницаемости, СМП-ПП Общество с ограниченной ответственностью "Кортех" (ООО "Кортех") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
87255-22 03.11.2027 |
Порозиметры гелиевые, СМП-ПГ Общество с ограниченной ответственностью "Кортех" (ООО "Кортех") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
87352-22 18.11.2027 |
Приборы для изучения акустических свойств образцов горных пород в атмосферных условиях, СМП-УЗ Общество с ограниченной ответственностью "Кортех" (ООО "Кортех") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
93108-24 04.09.2029 |
Газометры автоматические, КИНГ-Газометр Общество с ограниченной ответственностью "Кортех" (ООО "Кортех") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
2 года |
|
94094-24 13.12.2029 |
Приборы для определения газопроницаемости, СМП-ГП Общество с ограниченной ответственностью "Кортех" (ООО "Кортех") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
Отчет «Поверки организации ООО «Константа» (по данным ФГИС «Аршин»)
Аналитика за 2021–2025 годы с динамикой, срезами по группам СИ, долями на рынке и сравнением с конкурентами.
Что внутри отчета
- Динамика поверок 2021–2025: общие, первичные и периодические поверки по годам с разбивкой по типам клиентов.
- Группы средств измерений: сводные таблицы по ключевым видам (твердомеры, микротвердомеры, толщиномеры и др.).
- Сравнение на рынке: доля ООО «Константа» на фоне других организаций и изменения во времени.
- Разведочный анализ: ТОП-типы СИ по объему поверок, количество владельцев СИ, извещения, тренды.
- Визуализация: графики/диаграммы и интерактивные таблицы (в PDF и Excel-выгрузке).
Содержание отчета
Общие сведения
- Количество типов средств измерений, закрепленных за ООО «Константа».
- Динамика работы компании на рынке поверок по годам.
Данные по поверкам
- Разбивка по годам: 2021–2025.
- Первичные и периодические поверки.
- Распределение по юридическим и физическим лицам.
- Сравнительный анализ с другими организациями (например, «АКС» и «Кропус»).
Группы средств измерений
Сводные таблицы по ключевым видам СИ:
- Твердомеры, микротвердомеры.
- Приборы для измерения блеска.
- Толщиномеры покрытий.
- Другие группы по классификатору ФГИС «Аршин».
Статистика
- Количество выполненных поверок и извещений.
- Число владельцев СИ по каждому типу.
Доли организаций в динамике
- Позиции ООО «Константа» относительно конкурентов.
- Доля рынка по годам, тренды изменений.
Визуализация
- Графики динамики поверок по годам и типам СИ.
- Таблицы для отслеживания тенденций развития компании.
Ключевые цифры (пример по выбранным группам СИ, 2025)
| Показатель | Значение | Комментарий |
|---|---|---|
| Всего поверок | 11 645 | по выбранным группам СИ |
| Первичных поверок | 1 681 | доля «Константы»: 0% |
| Периодических поверок | 9 964 | доля «Константы»: 1,91% |
| Доля «Константы» (общая) | 1,63% | 190 из 11 645 поверок |
Примеры объектов учета (2025)
- Твердомеры шариковые, № 1239-59 — 145 поверок.
- Твердомеры (ТК-2), № 1245-59 — 215 поверок.
- Приборы измерения геометрических параметров многофункциональные, № 18106-07 — 454 поверки.
Кому полезен отчет
- Руководителям и аналитикам — оценка позиций «Константы» и динамики работ.
- Партнерам/конкурентам — бенчмаркинг по ключевым группам СИ.
- Экспертам-метрологам — структура рынка поверок и тренды.
- Заказчикам/инвесторам — подтвержденная активность на рынке измерений.
Форматы и наполнение
- PDF-отчет с графиками, таблицами и комментариями.
- Excel-приложение с детальными выгрузками для самостоятельного анализа.
- Методологическая записка с описанием источников и логики обработки данных.
Источник данных — ФГИС «Аршин». Все показатели рассчитаны по выгрузкам за 2021–2025 гг.; в отчете указана дата актуальности и фильтры/группы СИ, по которым строились сводные таблицы и графики.
Кто поверяет Приборы для изучения акустических свойств образцов горных пород в атмосферных условиях (СМП-УЗ )
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Приборы для изучения акустических свойств образцов горных пород в атмосферных условиях (СМП-УЗ )
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Приборы оснащены внешним программным обеспечением, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения (ПО) приборов приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
СМП-УЗ |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0.0.0 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в руководстве по эксплуатации 01440184.441424.УЗ РЭ, раздел 1 «Описание и работа».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 29 декабря 2018 г. №2842 «Об утверждении Государственной поверочной схемы для средств измерений скоростей распространения и коэффициента затухания ультразвуковых волн в твердых средах»;
ТУ 28.99.39-005-01440184-2021 Прибор для изучения акустических свойств образцов горных пород в атмосферных условиях «СМП-УЗ». Технические условия.
ПравообладательОбщество с ограниченной ответственностью «Кортех» (ООО «Кортех») ИНН 5029202619
Адрес: 141006, Московская обл., г. Мытищи, Рупасовский 2-й пер., литера № 3, оф.205
Изготовитель
Общество с ограниченной ответственностью «Кортех» (ООО «Кортех»)ИНН 5029202619
Адрес юридического лица: 141006, Московская обл., г. Мытищи, Рупасовский 2-й пер., литера № 3, оф.205
Адрес места осуществления деятельности: 141006, Московская обл., г. Мытищи, Рупасовский 2-й пер., литера № 3, оф.205
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д.И.Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)ИНН 7809022120
Адрес: 620075, г. Екатеринбург, улица Красноармейская, д. 4
Принцип действия приборов основан на измерении времени распространения упругих продольных и сдвиговых (поперечных) ультразвуковых волн от источника этих волн до приемника через исследуемый образец. На основе данных об измерении времени распространения упругих продольных и сдвиговых ультразвуковых волн и длины исследуемого образца производится расчет скорости распространения упругих продольных и сдвиговых волн. Скорость распространения упругих продольных и сдвиговых ультразвуковых волн зависит от структуры твердой среды. Распространение упругих волн в твердой среде сопровождается постепенным уменьшением их интенсивности (амплитуды) по мере удаления от источника излучения. Уменьшение интенсивности (амплитуды) упругих волн происходит в результате поглощения части энергии упругих колебаний частицами твердой среды и преобразования их в тепловую, обусловленную взаимным трением частиц твердой среды, совершающих колебательные движения, а также рассеивания акустической энергии на неоднородностях твердой среды. Конструктивно приборы представляют собой систему, состоящую из следующих блоков: устройство для фиксации образцов (пресс), электронный блок, генерирующий ультразвуковые волны, осциллограф.
Нанесение знака поверки на приборы не предусмотрено. Приборы имеют заводские номера, расположенные на устройстве для фиксации образцов. Заводской номер имеет буквенно-цифровой формат и наносится травлением, гравированием, типографским или иным пригодным способом.
Пломбирование приборов не предусмотрено. Конструкция приборов обеспечивает ограничение доступа к частям, несущим первичную измерительную информацию, местам настройки (регулировки).
Общий вид приборов представлен на рисунке 1. Место расположения заводского номера представлено на рисунке 2.
Рисунок 1 - Общий вид приборов для изучения акустических свойств образцов горных пород в
атмосферных условиях СМП-УЗ . //
Рисунок 2 - Место расположения заводского номера
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Прибор для изучения акустических свойств образцов горных пород в атмосферных условиях в составе: |
СМП-УЗ |
1 шт. |
|
Устройство для фиксации образцов (пресс), |
- |
1 шт. |
|
Электронный блок, генерирующий ультразвуковые волны, |
- |
1 шт. |
|
Осциллограф |
- |
1 шт. |
|
ЗИП |
- |
1 комплект |
|
Персональный компьютер |
- |
1 шт. |
|
Комплект кабелей |
- |
1 шт. |
|
Программное обеспечение |
СМП-УЗ |
1 шт. |
|
Руководство по эксплуатации |
01440184.441424.УЗ РЭ |
1 экз. |
|
Паспорт |
01440184.441424.XXXXXX* ПС |
1 экз. |
|
Методика поверки |
- |
1 экз |
|
* - заводской номер прибора | ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений скорости распространения продольных ультразвуковых волн, м/с |
от 2000 до 7000 |
|
Пределы допускаемой относительной погрешности измерений скорости распространения продольных ультразвуковых волн, % |
± 3 |
|
Диапазон измерений скорости распространения сдвиговых ультразвуковых волн, м/с |
от 500 до 4000 |
|
Пределы допускаемой абсолютной погрешности измерений скорости распространения сдвиговых ультразвуковых волн в диапазоне от 500 до 1400 м/с включ., м/с |
± 55 |
|
Пределы допускаемой относительной погрешности измерений скорости распространения сдвиговых ультразвуковых волн в диапазоне св. 1400 до 4000 м/с включ., % |
± 4 |
|
Диапазон показаний скорости распространения упругих продольных ультразвуковых волн, м/с |
от 1000 до 9000 |
|
Диапазон показаний скорости распространения сдвиговых ультразвуковых волн, м/с |
от 200 до 5000 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диаметр исследуемых образцов цилиндрической формы, мм |
от 25 до 130 |
|
Длина исследуемых образцов цилиндрической формы, мм, не более |
от 25 до 150 |
|
Сторона ребра исследуемых образцов кубической формы, мм |
30, 40, 50 |
|
Допускаемое отклонение геометрических размеров образцов, мм |
±1 |
|
Частота повторения зондирующих импульсов, Гц |
от 1 до 1000 |
|
Амплитуда выходных импульсов, В |
от 200 до 400 |
|
Усилитель (коэффициент усиления) |
10, 20, 30, 40 и 50 |
|
Регулируемая частота сигнала, МГ ц |
от 0,1 до 1 |
|
Изменяемая длительность выходных импульсов, мкс |
0,5 и 1 |
|
Максимальное осевое усилие, создаваемой на измерительном прессе, кН |
10 |
|
Параметры электрического питания: - напряжение переменного тока, В |
220±11 |
|
- частота переменного тока, Г ц |
50/60 |
|
Наименование характеристики |
Значение |
|
Габаритные размеры устройства для фиксации образцов (пресс), мм, не более | |
|
- высота |
600 |
|
- ширина |
250 |
|
- длина |
250 |
|
Габаритные размеры электронного блок, генерирующий ультразвуковые волны, мм, не более | |
|
- высота |
150 |
|
- ширина |
200 |
|
- длина |
300 |
|
Габаритные размеры осциллографа, мм, не более | |
|
- высота |
300 |
|
- ширина |
300 |
|
- длина |
500 |
|
Масса, кг, не более |
50 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +15 до +30 |
|
- относительная влажность, % |
от 10 до 80 |
