Номер по Госреестру СИ: 93108-24
93108-24 Газометры автоматические
(КИНГ-Газометр)
Назначение средства измерений:
Газометры автоматические КИНГ-Газометр (далее - газометры) предназначены для измерений объема газа при заданном давлении.
Внешний вид.
Газометры автоматические
Рисунок № 1
Внешний вид.
Газометры автоматические
Рисунок № 2
Внешний вид.
Газометры автоматические
Рисунок № 3
Внешний вид.
Газометры автоматические
Рисунок № 4
Общие сведения
Дата публикации - 06.09.2024
Срок свидетельства - 04.09.2029
Номер записи - 194933
ID в реестре СИ - 1418801
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, КИНГ-Газометр,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Кортех" (ООО "Кортех")
Страна - РОССИЯ
Населенный пункт - Московская обл., г. Мытищи
Уведомление о начале осуществления предпринимательской деятельности -
В сводной таблице приведены краткие сведения и ссылки на справочные отчеты по организациям, аккредитованным на право поверки в Национальной системе аккредитации. В таблице реализована функция поиска и система сортировок по любой из колонок.
Справочный отчет по каждой организации содержит следующую информацию:
1. Сведения об испытательной лаборатории, включающие наименование, статусы организации, виды полномочий, перечень мест осуществления деятельности, географическую привязку, регистрационные данные и данные о руководителе организации. Общие данные об объёмах поверки за текущий год.
2. Данные об оснащенности организации средствами поверки: СИ, СО, эталонами, ГЭТ и т.д.
3. Описание области специализации организации, содержащей сведения о типах СИ и поверках за последний год.
4. Данные о поверках и поверяемых типах СИ за последние 4 года с разбивкой на первичную и периодическую поверки.
5. Сведения о распределении поверок по видам измерений в динамике по годам.
6. Информация о том, на чем зарабатывает организация (за год - последние 365 дней)
7. Перечень контрагентов организации за последние пол года.
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2108 от 2024.09.04 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Газометры автоматические (КИНГ-Газометр)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Кортех" (ООО "Кортех")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
83400-21 18.10.2026 |
Установки для измерения пористости и проницаемости, СМП-ПП Общество с ограниченной ответственностью "Кортех" (ООО "Кортех") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
87255-22 03.11.2027 |
Порозиметры гелиевые, СМП-ПГ Общество с ограниченной ответственностью "Кортех" (ООО "Кортех") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
87352-22 18.11.2027 |
Приборы для изучения акустических свойств образцов горных пород в атмосферных условиях, СМП-УЗ Общество с ограниченной ответственностью "Кортех" (ООО "Кортех") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
93108-24 04.09.2029 |
Газометры автоматические, КИНГ-Газометр Общество с ограниченной ответственностью "Кортех" (ООО "Кортех") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
2 года |
|
94094-24 13.12.2029 |
Приборы для определения газопроницаемости, СМП-ГП Общество с ограниченной ответственностью "Кортех" (ООО "Кортех") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Каталог типов СИ АРШИН" сортирует типы СИ в зависимости от выбранной области измерений и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).
Кто поверяет Газометры автоматические (КИНГ-Газометр)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 2 | 2 | 2 | 0 | 0 | 2 | 2 | 0 |
Стоимость поверки Газометры автоматические (КИНГ-Газометр)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) газометра является встроенным и устанавливается в сенсорном программируемом контролере блока управления, имеет функции: управления работой газометра, вывода на цифровое табло индикации блока управления информации о давлении, объеме, и температуре измерительного цилиндра.
Идентификационные данные программного обеспечения (ПО) приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
КИНГ-Г азометр |
|
Номер версии (идентификационный номер) ПО |
3.5.16.ХХ |
|
Цифровой идентификатор ПО |
- |
|
Примечания: Обозначение «Х» в записи номера версии заменяет элементы, отвечающие за метрологически | |
|
незначимую часть ПО и может принимать значения от 0 до 9. | |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014 .
Нормирование метрологических характеристик проведено с учетом того, что программное обеспечение является неотъемлемой частью газометра.
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку методом печати, которая крепится на корпусе газометра, и на титульные листы эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2 «Использование по назначению» руководства по эксплуатации 01440184. 441424.ГА РЭ «Газометр автоматический» КИНГ-Газометр.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийТУ 28.99.39-008-01440184-2022 Газометр автоматический КИНГ-Газометр.
Технические условия.
ПравообладательОбщество с ограниченной ответственностью «Кортех» (ООО «Кортех»)
ИНН 5029202619
Юридический адрес: 141006, Московская обл., г. Мытищи, Рупасовский 2-й пер., лит. №3, оф. 205
Телефон: 8 (499) 707-79-66
Web-сайт www.kortekh.ru
E-mail: office@ kortekh.ru
Изготовитель
Общество с ограниченной ответственностью «Кортех» (ООО «Кортех»)ИНН 5029202619
Адрес: 141006, Московская обл., г. Мытищи, Рупасовский 2-й пер., лит. №3, оф. 205 Телефон: 8 (499) 707-79-66
Web-сайт www.kortekh.ru
E-mail: office@ kortekh.ru
Испытательный центр
«ВсероссийскийД.И.Менделеева»
Федеральное государственное унитарное предприятие научно-исследовательский институт метрологии имени (ФГУП «ВНИИМ им. Д.И.Менделеева»)
Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Правообладатель
Общество с ограниченной ответственностью «Кортех» (ООО «Кортех»)ИНН 5029202619
Юридический адрес: 141006, Московская обл., г. Мытищи, Рупасовский 2-й пер., лит. №3, оф. 205
Телефон: 8 (499) 707-79-66
Web-сайт www.kortekh.ru
E-mail: office@ kortekh.ru
Принцип действия газометра состоит в наполнении измерительного цилиндра газом при известном давлении и температуре. Измеренный объем пропорционален перемещению поршня при известной площади поперечного сечения измерительного цилиндра.
В корпусе газометра размещены: панели управления газометром, преобразователи давления и температуры, блок вентилей, перистальтический циркуляционный насос, измерительный цилиндр из нержавеющей стали с поршнем. Перемещение поршня внутри измерительного цилиндра осуществляется при помощи серводвигателя с угловым энкодером. Перемещение поршня может осуществляться в двух режимах: режим постоянной скорости изменения объема (постоянной скорости перемещения поршня) и режим поддержания постоянного давления.
Управление газометром осуществляется при помощи сенсорного программируемого контроллера.
Ручные впускные и выпускные вентили используются для управления потоком газа. Корпус газометров изготавливается из алюминиевого профиля, окрашенного в цвета по требованиям заказчика, и панелей, изготавливаемых из композитного материала или листового металла, окрашенных в цвета по требованиям заказчика. Газометр смонтирован на раме, которая оснащена четырьмя роликовыми колесами для его перемещения. По заказу газометры поставляются с различным исполнением измерительного цилиндра (2, 4, 6 или 10 дм3).
Ниша под панелью управления предназначена для размещения устройства для отбора проб газа после замера его объема, или ловушки для улавливания капель жидкости. На задней панели ниши на свободном пространстве могут располагаться вентили, предназначенные для удобного перевода пробы газа в пробоотборные устройства.
Общий вид газометра представлен на рисунках 1 и 2.
Нанесение знака поверки на газометры не предусмотрено. Газометры имеют маркировку: наименование производителя, наименование средства измерений, заводской номер, год выпуска, которая наносится на табличку, закрепленную на свободном пространстве лицевой панели корпуса прибора. Цвет таблички может быть серым или белым. Заводской номер имеет буквенно-цифровой формат: «КТ.ХХХХ». Маркировка наносится травлением, гравированием, типографским или иным пригодным способом.
Общий вид маркировочной таблички показан на рисунке 3.
Пломбирование газометра не предусмотрено. Конструкция газометров обеспечивает несущим первичную измерительную информацию, местам
ограничение доступа к частям, настройки (регулировки).
Рисунок 1 - Общий вид газометра со стальной рамой без вентилей в нише
Рисунок 2 - Общий вид газометра с рамой из алюминиевого профиля с вентилями на задней панели ниши, ловушкой для улавливания капель жидкости.

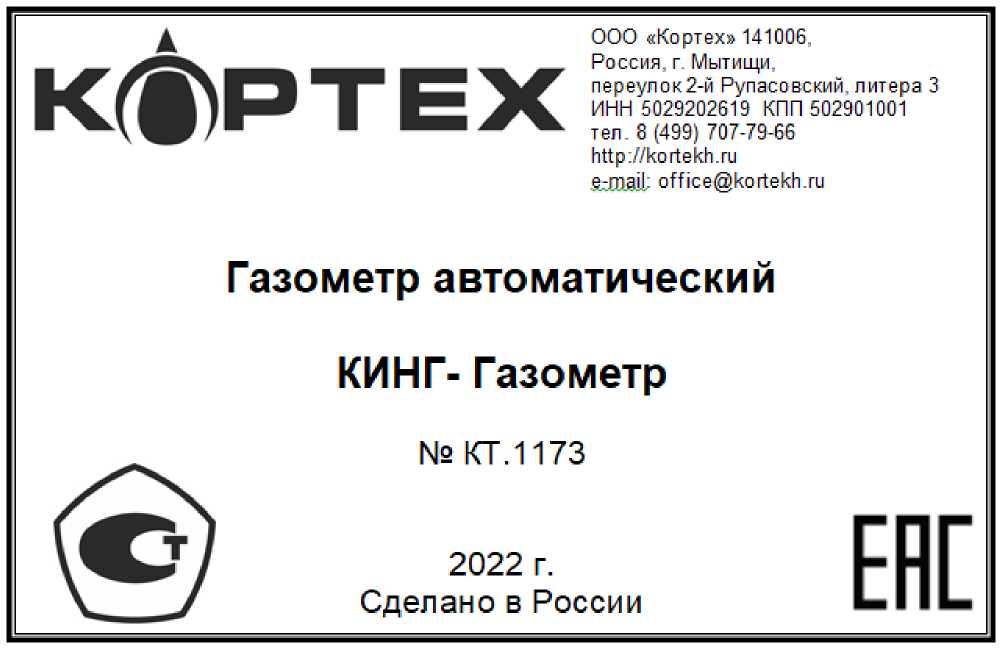

Рисунок 3 - Общий вид маркировочной таблички
представлена в таблице 4.
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Газометр автоматический |
КИНГ-Газометр |
1 шт. |
|
Расходные материалы и ЗИП |
- |
1 комплект |
|
Ловушка для жидкости |
- |
1 шт. * |
|
Термостат для ловушки (блок холодной сепарации) |
- |
1 шт. * |
|
Циркуляционный насос |
- |
1 шт. * |
|
Паспорт (в соответствии с исполнением измерительного цилиндра) |
01440184.441424. ХХХХ** ПС |
1 экз. |
|
Руководство по эксплуатации |
01440184. 441424. ГА РЭ |
1 экз. |
|
Примечания: *- в соответствии с заказом **- заводской номер | ||
Таблица 2 -
|
Наименование характеристики |
Значение |
|
Диапазон измерений объема газа, дм3 |
от 0,05 до 10 |
|
Пределы допускаемой относительной погрешности измерений вместимости рабочего участка измерительного цилиндра, % |
±0,1 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристик |
Значение |
|
Температура рабочего цилиндра °C |
от +10 до +60 |
|
Вместимость измерительного цилиндра, дм3 |
2, 4, 6, 10 (по заказу) |
|
Рабочее избыточное давление, МПа |
от 0 до 0,4 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +15 до +35 |
|
- относительная влажность, % |
от 10 до 80 |
|
Габаритные размеры, мм, не более | |
|
- высота |
1700 |
|
- ширина |
550 |
|
- длина |
650 |
|
Масса, кг, не более |
160 |
|
Средний срок службы, лет |
12 |
|
Средняя наработка до отказа, ч, не менее |
31500 |
