Номер по Госреестру СИ: 86921-22
86921-22 Комплекс измерительно-вычислительный
(ИВК МИК-М)
Назначение средства измерений:
Комплекс измерительно-вычислительный ИВК МИК-М (далее - комплекс) предназначен для измерений напряжения постоянного электрического тока, электрического сопротивления постоянному току, относительного сопротивления.
Внешний вид.
Комплекс измерительно-вычислительный
Рисунок № 1
Общие сведения
Дата публикации - 30.09.2022
Срок свидетельства -
Номер записи - 188931
ID в реестре СИ - 1402427
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Федеральное казённое предприятие "Научно-испытательный центр ракетно-космической промышленности" (ФКП "НИЦ РКП")
Страна - РОССИЯ
Населенный пункт - Московская обл., г. Пересвет
Уведомление о начале осуществления предпринимательской деятельности - Да
Представленный отчет состоит из круговой и столбчатой диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок.
На круговой диаграмме показано распределение поверок СИ по разделам областей измерений. Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по разделам областей измерений, существенно превышает объём поверок, загруженных в АРШИН. Это связано с тем, что многие типы СИ входят одновременно в несколько разделов.
Столбчатая диаграмма демонстрирует то же распределение поверок по разделам областей измерений, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1095 дн.
Приказы РСТ, где упоминается данный тип СИ
№2406 от 2022.09.28 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Комплекс измерительно-вычислительный (ИВК МИК-М)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Федеральное казённое предприятие "Научно-испытательный центр ракетно-космической промышленности" (ФКП "НИЦ РКП")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
81963-21 |
Комплекс измерительно-вычислительный, ИВК-104 Федеральное казённое предприятие "Научно-испытательный центр ракетно-космической промышленности" (ФКП "НИЦ РКП") (РОССИЯ Московская обл., г. Пересвет) |
ОТ МП |
2 года |
|
86726-22 |
Каналы измерительные (электрическая часть) подсистемы автоматического регулирования и контроля стендовых систем (ПАРК) ИС-102, Обозначение отсутствует Федеральное казённое предприятие "Научно-испытательный центр ракетно-космической промышленности" (ФКП "НИЦ РКП") (РОССИЯ Московская обл., г. Пересвет) |
ОТ МП |
3 года |
|
86807-22 |
Каналы измерительные (электрическая часть) системы управления заправкой изделия (СУЗ) ИС-102, Обозначение отсутствует Федеральное казённое предприятие "Научно-испытательный центр ракетно-космической промышленности" (ФКП "НИЦ РКП") (РОССИЯ Московская обл., г. Пересвет) |
ОТ МП |
3 года |
|
86808-22 |
Каналы измерительные (электрическая часть) системы управления нештатными элементами и обвязки изделия (СУНЭ) ИС-102, Обозначение отсутствует Федеральное казённое предприятие "Научно-испытательный центр ракетно-космической промышленности" (ФКП "НИЦ РКП") (РОССИЯ Московская обл., г. Пересвет) |
ОТ МП |
3 года |
|
86921-22 |
Комплекс измерительно-вычислительный, ИВК МИК-М Федеральное казённое предприятие "Научно-испытательный центр ракетно-космической промышленности" (ФКП "НИЦ РКП") (РОССИЯ Московская обл., г. Пересвет) |
ОТ МП |
3 года |
|
88049-23 |
Каналы измерительные (электрическая часть) единичного экземпляра автоматизированного комплекса проверки изделия для проведения стендовых испытаний блока первой ступени РН "Союз-5" АКПИ, Обозначение отсутствует Федеральное казённое предприятие "Научно-испытательный центр ракетно-космической промышленности" (ФКП "НИЦ РКП") (РОССИЯ Московская обл., г. Пересвет) |
ОТ МП |
3 года |
|
88050-23 |
Каналы измерительные (электрическая часть) единичного экземпляра наземных средств системы управления и аварийной защиты (НС СУ-САЗ) для проведения стендовых испытаний блока первой ступени РН "Союз-5", Обозначение отсутствует Федеральное казённое предприятие "Научно-испытательный центр ракетно-космической промышленности" (ФКП "НИЦ РКП") (РОССИЯ Московская обл., г. Пересвет) |
ОТ МП |
3 года |
|
88237-23 |
Каналы измерительные (электрическая часть) единичного экземпляра автоматизированной системы управления стенда №1 цеха 51 ОП "Винтай" ПАО "ОДК-Кузнецов" АСУ-С1, Обозначение отсутствует Федеральное казённое предприятие "Научно-испытательный центр ракетно-космической промышленности" (ФКП "НИЦ РКП") (РОССИЯ Московская обл., г. Пересвет) |
ОТ МП |
3 года |
|
92368-24 |
Каналы измерительные (электрическая часть) единичного экземпляра автоматизированной системы управления стенда №2 цеха №51 (АСУ-С2), Обозначение отсутствует Федеральное казённое предприятие "Научно-испытательный центр ракетно-космической промышленности" (ФКП "НИЦ РКП") (РОССИЯ Московская обл., г. Пересвет) |
ОТ МП |
3 года |
|
95591-25 |
Система единого времени, ОИ-310 Федеральное казённое предприятие "Научно-испытательный центр ракетно-космической промышленности" (ФКП "НИЦ РКП") (РОССИЯ Московская обл., г. Пересвет) |
ОТ МП |
1 год |
Отчет "ET_3 Аттестованные эталоны единиц величин" состоит из 7 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Источником данных для построения отчета являются два реестра ФГИС АРШИН: реестр "Эталоны единиц величин" и реестр "Государственные первичные эталоны Российской Федерации
Отчет содержит как общую статистику по аттестованным эталонам единиц величин: кол-во эталонов, кол-во организаций-владельцев, среднее кол-во эталонов на организацию, кол-во частных и государственных эталонов, так и более сложную аналитику.
График "У кого сколько эталонов единиц величин" имеет несколько уровней вложенности. На первом уровне доступна информация об организациях-владельцах эталонов и количестве эталонов, находящихся у них на балансе. На втором уровне можно посмотреть состав эталонной базы в разрезе видов измерений.
На графиках "Распределение эталонов по видам измерений и годам" приводятся столбчатые диаграммы распределения эталонов по видам измерений и годам (в штуках и процентном соотношении). Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.
График "Возраст парка эталонов единиц величин" представляет информацию по возрасту (дате производства) и количеству аттестованных эталонов единиц величин.
На графике "Распределение эталонов по видам измерений" приводится столбчатая диаграмма распределения эталонов по видам измерений. Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.
График "Прослеживаемость к первичным эталонам" служит для оценки измерительных возможностей организаций-владельцев эталонов. По оси OX откладывается информация о количестве эталонов в организации, а по оси OY - кол-во первичных эталонов к которым прослеживаются эталоны организации.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации.
Кто поверяет Комплекс измерительно-вычислительный (ИВК МИК-М)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 2 | 2 | 0 | 0 | 2 | 2 | 0 |
Стоимость поверки Комплекс измерительно-вычислительный (ИВК МИК-М)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) комплекса состоит из общей и функциональных частей.
В состав общего ПО входит операционная система Windows 10.
Функциональное ПО представлено программным комплексом «ПО ИВК МИК-М», состоящим из следующих компонентов:
- программа подготовки исходных данных;
- программа управления сбором, преобразованием и регистрацией ТМИ;
- программа обработки и формирования потоков реального времени;
- программа отображения ТМИ в режиме реального времени.
Метрологически значимой частью является метрологический модуль «MIK_MeasurementClasses.dll», входящий в состав программы MeasurementSystem.exe (МИК ИИС).
ПО загружается на заводе-изготовителе во время производственного цикла, оно недоступно пользователю и не подлежит изменению на протяжении всего срока эксплуатации.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.
Идентификационные данные метрологически значимой части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
MIK MeasurementClasses.dll |
|
Номер версии (идентификационный номер ПО) |
Версия 1.0.0.0 |
|
Цифровой идентификатор ПО |
C8262E66 |
|
Алгоритм вычисления идентификатора ПО |
CRC32 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации Г11.33680.00.00РЭ «Комплекс измерительно-вычислительный ИВК МИК-М. Руководство по эксплуатации» типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийизложены в разделе 3 руководства по эксплуатации Г11.33680.00.00РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
3457 «Об утверждении измерений постоянного
3456 «Об утверждении измерений электрического
Приказ Росстандарта от 30 декабря 2019 г. № государственной поверочной схемы для средств электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 30 декабря 2019 г. № государственной поверочной схемы для средств
сопротивления постоянного и переменного тока».
ПравообладательФедеральное казенное предприятие «Научно-испытательный центр ракетнокосмической промышленности» (ФКП «НИЦ РКП»)
ИНН: 5042006211
Адрес: 141320, Московская обл., Сергиево-Посадский городской округ, г. Пересвет, ул. Бабушкина, д. 9.
Телефон: (496) 546-33-21
Факс: (496) 546-76-98
Web-сайт: www.nic-rkp.ru
E-mail: mail@nic-rkp.ru
Изготовитель
Федеральное казенное предприятие «Научно-испытательный центр ракетнокосмической промышленности» (ФКП «НИЦ РКП»)ИНН: 5042006211
Адрес: 141320, Московская обл., Сергиево-Посадский городской округ, г. Пересвет, ул. Бабушкина, д. 9.
Телефон: (496) 546-33-21
Факс: (496) 546-76-98
Web-сайт: www.nic-rkp.ru
E-mail: mail@nic-rkp.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») ИНН 9729315781Адрес: 119361, Россия, г. Москва, ул. Озерная, д. 46
Телефон: (495) 437-55-77
Факс: (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Правообладатель
Федеральное казенное предприятие «Научно-испытательный центр ракетнокосмической промышленности» (ФКП «НИЦ РКП»)ИНН: 5042006211
Адрес: 141320, Московская обл., Сергиево-Посадский городской округ, г. Пересвет, ул. Бабушкина, д. 9.
Телефон: (496) 546-33-21
Факс: (496) 546-76-98
Web-сайт: www.nic-rkp.ru
E-mail: mail@nic-rkp.ru
Принцип действия комплекса основан на преобразовании аналоговых электрических сигналов, поступающих от измерительных преобразователей различного типа с выходными унифицированными сигналами (напряжение постоянного тока, электрическое сопротивление постоянному току) 24-х разрядными аналого-цифровыми преобразователями измерительных модулей PXIe-4303 и PXIe-4357 в цифровой код для регистрации, обработки и отображения телеметрической информации.
Конструктивно комплекс смонтирован в шасси PXIe-1082, где расположены измерительные модули PXIe-4303 и PXIe-4357, модули питания потенциометрических датчиков PXIe-4322, модули приема цифровых сигналов PXIe-6535 и PXI-8433/4, модуль PXI-6255 для приёма одноразовых команд «Протяжка 1», «Протяжка 2», «Старт» и контролер PXIe-8880. Цифровой код с выхода контроллера PXIe-8880 поступает на персональную ЭВМ оператора для регистрации и отображения измерительной информации.
Функционально комплекс включает в себя измерительные каналы (ИК):
-
- ИК напряжения постоянного тока;
-
- ИК относительного сопротивления потенциометрических датчиков;
-
- ИК электрического сопротивления постоянному току.
В комплексе обеспечивается прием цифровых (дискретных) сигналов модулями PXIe-6535 и PXI-8433/4 в виде логических сигналов с уровнями ТТЛ (транзисторнотранзисторная логика).
Комплекс выполняет следующие функции:
-
- измерение, регистрацию и первичную обработку аналоговых электрических сигналов;
-
- приём и обработку дискретных сигналов;
-
- отображение значений измеряемых величин или преобразованных параметров;
-
- архивацию результатов измерения и преобразования (хранение данных с возможностью просмотра и анализа);
-
- возможность подключения печатающих устройств для оформления результатов измерений;
-
- возможность связи с другими системами (подключение в существующую локальную вычислительную сеть).
Заводской номер в виде цифрового обозначения, который однозначно идентифицирует комплекс наносится в виде информационной наклейки в соответствии с рисунком 1, а также указывается в формуляре. Нанесение знака поверки на корпус комплекса не предусмотрено.
Максимальное количество ИК комплекса с учетом возможности использования резервных каналов - 116. Полный перечень ИК комплекса приводится в формуляре.

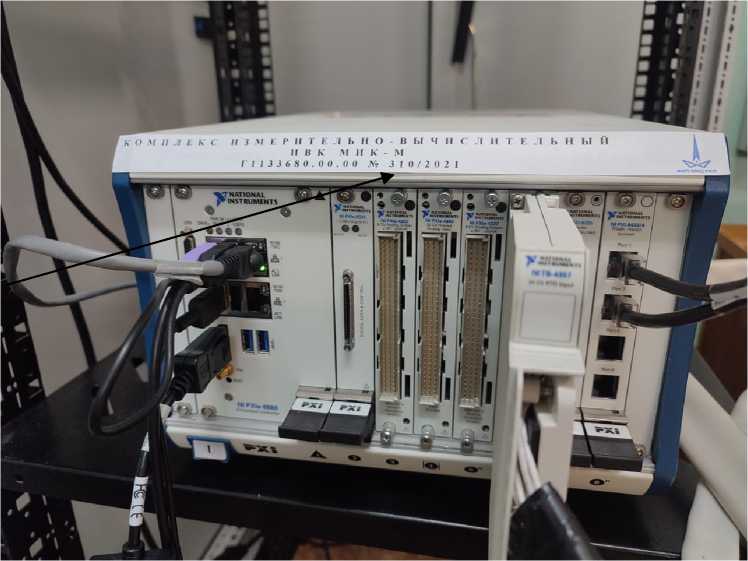

Общий вид комплекса с заводским номером № 310/2021 представлен на рисунке 1.
Заводской номер
Рисунок 1 - Общий вид комплекса с заводским номером № 310/2021
комплекса приведены в таблицах 2, 3.
Таблица 2 - Метрологические характеристики
|
Измеряемая величина |
Диапазоны измерений, количество ИК |
Частота опроса |
Структура ИК |
Пределы допускаемых погрешностей в рабочих условиях |
|
Напряжение постоянного электрического тока |
от -10 до +10 В 32 ИК |
до 200 Гц |
PXIe-4303 -> PXIe-6535 |
Y = ±0,10 % |
|
до 10 кГц |
Y = ±0,5 % | |||
|
от -100 до +100 мВ 32 ИК |
до 100 Гц |
Y = ±0,10 % | ||
|
Электрическое сопротивление постоянному току |
от 0 до 400 Ом 32 ИК |
до 100 Гц |
PXIe-4357 -> PXI-8433/4 |
Д = ±0,12 Ом |
|
Относительное сопротивление 1 |
от 0 до 100 % |
до 200 Гц |
PXIe-4303 -> PXI-8433/4 |
Y = ±0,20 % |
|
Примечания: Используемые обозначения: Д - пределы допускаемых абсолютных погрешностей в рабочих условиях; Y - пределы допускаемых приведенных к диапазону измерений погрешностей в рабочих условиях; 1 - Относительное сопротивление - отношение выходного сопротивления потенциометрического датчика к полному его сопротивлению, выраженное в процентах. Полное сопротивление потенциометра от 700 до 5000 Ом. | ||||
Таблица 3 - Технические характеристики комплекса
|
Наименование параметра |
Значение |
|
Напряжение питающей сети переменного тока, В |
от 207 до 253 |
|
Рабочие условия применения: | |
|
Температура окружающей среды, °С |
от +10 до +30 |
|
Относительная влажность окружающего воздуха без конденсации, % |
до 80 |
|
Атмосферное давление, кПа |
от 87,0 до 106,0 |
|
Габаритные размеры (Ш*Г*В) без учета ножек, мм, не более |
272x397x178 |
|
Масса, кг, не более |
15 |
