Сведения о средстве измерений: 86808-22 Каналы измерительные (электрическая часть) системы управления нештатными элементами и обвязки изделия (СУНЭ) ИС-102

Номер по Госреестру СИ: 86808-22
86808-22 Каналы измерительные (электрическая часть) системы управления нештатными элементами и обвязки изделия (СУНЭ) ИС-102
(Обозначение отсутствует)

Назначение средства измерений:
Каналы измерительные (электрическая часть) системы управления нештатными элементами и обвязки изделия (СУНЭ) ИС-102 (далее - каналы или СУНЭ) предназначены для измерений силы постоянного электрического тока, электрического сопротивления.

сертификация программного обеспечения
Внешний вид. Каналы измерительные (электрическая часть) системы управления нештатными элементами и обвязки изделия (СУНЭ) ИС-102, http://oei-analitika.ru рисунок № 1
Внешний вид.
Каналы измерительные (электрическая часть) системы управления нештатными элементами и обвязки изделия (СУНЭ) ИС-102
Рисунок № 1

Общие сведения

Дата публикации - 20.09.2022
Срок свидетельства -
Номер записи - 188815
ID в реестре СИ - 1402182
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации,

Производитель

Изготовитель - Федеральное казённое предприятие "Научно-испытательный центр ракетно-космической промышленности" (ФКП "НИЦ РКП")
Страна - РОССИЯ
Населенный пункт - Московская обл., г. Пересвет
Уведомление о начале осуществления предпринимательской деятельности - Да

Справочник содержит перечень приказов Росстандарта с удобной навигацией и возможностью поиска. Всего в справочнике более 35 тыс. записей (с 2004 года), актуализация данных производится не реже 1 раза в месяц.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1095 дн.

Приказы РСТ, где упоминается данный тип СИ

№2319 от 2022.09.20 ПРИКАЗ_Об утверждении типов средств измерений (20)

Наличие аналогов СИ: Каналы измерительные (электрическая часть) системы управления нештатными элементами и обвязки изделия (СУНЭ) ИС-102 (Обозначение отсутствует)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Федеральное казённое предприятие "Научно-испытательный центр ракетно-космической промышленности" (ФКП "НИЦ РКП")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
81963-21

Комплекс измерительно-вычислительный, ИВК-104
Федеральное казённое предприятие "Научно-испытательный центр ракетно-космической промышленности" (ФКП "НИЦ РКП") (РОССИЯ Московская обл., г. Пересвет)
ОТ
МП
2 года
86726-22

Каналы измерительные (электрическая часть) подсистемы автоматического регулирования и контроля стендовых систем (ПАРК) ИС-102, Обозначение отсутствует
Федеральное казённое предприятие "Научно-испытательный центр ракетно-космической промышленности" (ФКП "НИЦ РКП") (РОССИЯ Московская обл., г. Пересвет)
ОТ
МП
3 года
86807-22

Каналы измерительные (электрическая часть) системы управления заправкой изделия (СУЗ) ИС-102, Обозначение отсутствует
Федеральное казённое предприятие "Научно-испытательный центр ракетно-космической промышленности" (ФКП "НИЦ РКП") (РОССИЯ Московская обл., г. Пересвет)
ОТ
МП
3 года
86808-22

Каналы измерительные (электрическая часть) системы управления нештатными элементами и обвязки изделия (СУНЭ) ИС-102, Обозначение отсутствует
Федеральное казённое предприятие "Научно-испытательный центр ракетно-космической промышленности" (ФКП "НИЦ РКП") (РОССИЯ Московская обл., г. Пересвет)
ОТ
МП
3 года
86921-22

Комплекс измерительно-вычислительный, ИВК МИК-М
Федеральное казённое предприятие "Научно-испытательный центр ракетно-космической промышленности" (ФКП "НИЦ РКП") (РОССИЯ Московская обл., г. Пересвет)
ОТ
МП
3 года
88049-23

Каналы измерительные (электрическая часть) единичного экземпляра автоматизированного комплекса проверки изделия для проведения стендовых испытаний блока первой ступени РН "Союз-5" АКПИ, Обозначение отсутствует
Федеральное казённое предприятие "Научно-испытательный центр ракетно-космической промышленности" (ФКП "НИЦ РКП") (РОССИЯ Московская обл., г. Пересвет)
ОТ
МП
3 года
88050-23

Каналы измерительные (электрическая часть) единичного экземпляра наземных средств системы управления и аварийной защиты (НС СУ-САЗ) для проведения стендовых испытаний блока первой ступени РН "Союз-5", Обозначение отсутствует
Федеральное казённое предприятие "Научно-испытательный центр ракетно-космической промышленности" (ФКП "НИЦ РКП") (РОССИЯ Московская обл., г. Пересвет)
ОТ
МП
3 года
88237-23

Каналы измерительные (электрическая часть) единичного экземпляра автоматизированной системы управления стенда №1 цеха 51 ОП "Винтай" ПАО "ОДК-Кузнецов" АСУ-С1, Обозначение отсутствует
Федеральное казённое предприятие "Научно-испытательный центр ракетно-космической промышленности" (ФКП "НИЦ РКП") (РОССИЯ Московская обл., г. Пересвет)
ОТ
МП
3 года

После предварительного распознавания графических файлов с приказами и приложениями к приказам Росстандарта, появилась возможность осуществлять полноценный поиск по их содержимому.
Для осуществления поиска необходимо ввести искомое слово или словосочетание (от 5 символов) и нажать кнопку "Поиск в БД".

Стоимость 200 руб. или по подписке

Кто поверяет Каналы измерительные (электрическая часть) системы управления нештатными элементами и обвязки изделия (СУНЭ) ИС-102 (Обозначение отсутствует)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГБУ "ВНИИМС"
(RA.RU.311493)
РСТ
  • Нет модификации
  • 1 1 0 0 1 1 0

    Стоимость поверки Каналы измерительные (электрическая часть) системы управления нештатными элементами и обвязки изделия (СУНЭ) ИС-102 (Обозначение отсутствует)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение (ПО) СУНЭ, предназначенное для реализации функций ИК СУНЭ состоит из следующих компонентов:

    • - программа подготовки исходных данных;

    • - «Программа пульта оператора»;

    • - программа пульта контроля и управления;

    • - программа «Инженерный пульт»;

    • - «Программа экспресс-обработки результатов испытаний»;

    • - динамически загружаемая библиотека «BaseCalcFunc.dll».

    Программа подготовки исходных данных предназначена для создания и сопровождения базы исходных данных элементов автоматики.

    «Программа пульта оператора» предназначена для управления дискретными элементами автоматики стенда и изделия, представления и регистрации информации, необходимой оператору.

    Программа пульта контроля и управления предназначена для управления дискретными элементами автоматики стенда, разработки и отладки алгоритмов регулирования и контроля.

    Программа «Инженерный пульт» предназначена для просмотра и анализа состояния каналов СУНЭ в режиме реального времени.

    «Программа экспресс-обработки результатов испытаний» обеспечивает обработку и представление зарегистрированной информации.

    Динамически загружаемая библиотека «BaseCalcFunc.dll» предназначена для преобразования информации измерительных каналов СУНЭ.

    К метрологически значимой части ПО СУНЭ относится динамически загружаемая библиотека «BaseCalcFunc.dll». Остальные компоненты ПО относятся к метрологически не значимой части ПО.

    Для защиты приборных стоек СУНЭ, с установленными в них компонентами, предусмотрено закрытие дверей стоек с оборудованием на ключ, сами стойки находятся в защищенном помещении (бункере).

    Уровень защита ПО от непреднамеренных и преднамеренных изменений «среднему» в соответствии с Р 50.2.077-2014.

    Идентификационные данные ПО указаны в таблице 1.

    Таблица 1 - Идентификационные данные ПО

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    10.70076.9-01

    Номер версии (идентификационный номер ПО)

    Версия 1

    Цифровой идентификатор ПО

    9DB1FB68

    Алгоритм вычисления цифрового идентификатора программного обеспечения

    CRC32(IEEE 1059-1993)


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист руководства по эксплуатации 36.29810.000.000 РЭ «Система управления нештатными элементами и обвязки изделия (СУНЭ). Руководство по эксплуатации» типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений представлены в разделе «Приложение Б» руководства по эксплуатации


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к средству измерений

    ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения;

    ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

    Приказ

    Росстандарта

    от 1

    октября 2018

    г. №

    2091

    «Об

    утверждении

    государственной

    поверочной

    схемы

    для средств

    измерений

    силы

    постоянного

    электрического тока в диапазоне от 1-10

    -16 до 100 А»;

    Приказ

    Росстандарта

    от 30

    декабря 2019

    г. №

    3456

    «Об

    утверждении

    государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока».

    Правообладатель

    Федеральное казенное предприятие «Научно-испытательный центр ракетнокосмической промышленности» (ФКП «НИЦ РКП»)

    ИНН: 5042006211

    Адрес: 141320, Московская обл., Сергиево-Посадский городской округ, г. Пересвет, ул. Бабушкина, д. 9.

    Телефон: (496) 546-33-21

    Факс: (496) 546-76-98

    Web-сайт: www.nic-rkp.ru

    E-mail: mail@nic-rkp.ru

    Изготовитель

    Федеральное казенное предприятие «Научно-испытательный центр ракетнокосмической промышленности» (ФКП «НИЦ РКП»)
    ИНН: 5042006211
    Адрес: 141320, Московская обл., Сергиево-Посадский городской округ, г. Пересвет, ул. Бабушкина, д. 9.
    Телефон: (496) 546-33-21
    Факс: (496) 546-76-98
    Web-сайт: www.nic-rkp.ru
    E-mail: mail@nic-rkp.ru

    Испытательный центр

    Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)
    ИНН 9729315781
    Адрес: 119361, Россия, г. Москва, ул. Озерная, д. 46
    Телефон: (495) 437-55-77
    Факс: (495) 437-56-66
    Web-сайт: www.vniims.ru
    E-mail: office@vniims.ru

    Правообладатель

    Федеральное казенное предприятие «Научно-испытательный центр ракетнокосмической промышленности» (ФКП «НИЦ РКП»)
    ИНН: 5042006211
    Адрес: 141320, Московская обл., Сергиево-Посадский городской округ, г. Пересвет, ул. Бабушкина, д. 9.
    Телефон: (496) 546-33-21
    Факс: (496) 546-76-98
    Web-сайт: www.nic-rkp.ru
    E-mail: mail@nic-rkp.ru

    Принцип действия каналов измерительных (ИК) СУНЭ основан на преобразовании аналоговых электрических сигналов, поступающих от первичных измерительных преобразователей (ПИП) и стендовых преобразователей, в частотноимпульсные сигналы с помощью устройств аналого-частотного преобразования (АЧП), с последующим преобразованием с помощью быстродействующего 32 разрядного аналогоцифрового преобразования (АЦП) в цифровой код, с обработкой полученной информации и выдачей сигналов для формирования управляющего воздействия СУНЭ.

    СУНЭ осуществляет регистрацию, отображение и хранение измеренной информации с помощью персональных ЭВМ.

    В состав ИК СУНЭ входят следующие компоненты:

    • - аналого-частотные преобразователи типа АЧП4-01.Ех,   АЧП5-03.Ех,

    предназначенные для преобразования аналоговых сигналов в частотные сигналы;

    • - блоки распределения сигналов типа БРС, предназначенные для размножения частотных сигналов;

    • - модули связи с контроллерами частотными SW-МСКЧ, предназначенные для преобразования частотных сигналов в цифровой код;

    • - сетевые индустриальные контроллеры СИКОН-М1, СИКОН-М3, с выходов которых по линии связи информация в формате сетевого интерфейса Ethernet поступает в локальную вычислительную сеть (ЛВС).

    Заводской номер 29810/2014 в виде цифрового обозначения, который однозначно идентифицирует СУНЭ, указывается в формуляре. Нанесение знака поверки на корпуса стоек СУНЭ не предусмотрено.

    Максимальное количество ИК СУНЭ с учетом возможности использования резервных каналов - 64. Полный перечень ИК СУНЭ приводится в формуляре.

    Общий вид приборных стоек СУНЭ представлен на рисунке 1.

    Внешний вид. Каналы измерительные (электрическая часть) системы управления нештатными элементами и обвязки изделия (СУНЭ) ИС-102 (Обозначение отсутствует), http://oei-analitika.ru

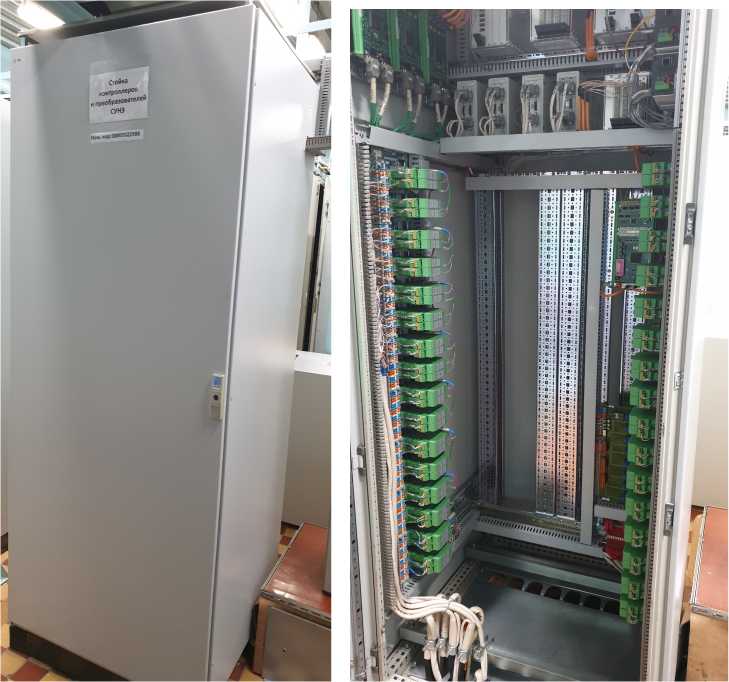

    Рисунок 1 - Общий вид приборных стоек СУНЭ
