Номер по Госреестру СИ: 81963-21
81963-21 Комплекс измерительно-вычислительный
(ИВК-104)
Назначение средства измерений:
Комплекс измерительно-вычислительный ИВК-104 (далее - комплекс) предназначен для измерений напряжения постоянного тока, электрического сопротивления постоянному току и частоты периодических сигналов, а также для регистрации и отображения результатов измерений.
Внешний вид.
Комплекс измерительно-вычислительный
Рисунок № 1
Внешний вид.
Комплекс измерительно-вычислительный

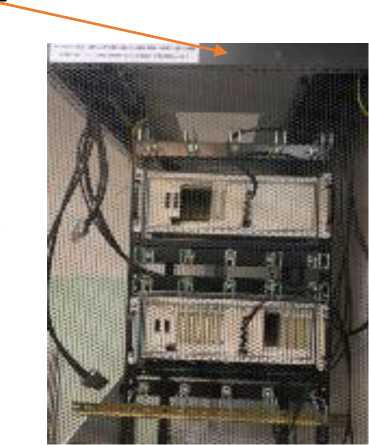

Рисунок № 2
Внешний вид.
Комплекс измерительно-вычислительный
Рисунок № 3
Программное обеспечение
Программное обеспечение (ПО) комплекса состоит из общей и функциональных частей. В состав общего ПО входят операционные системы Windows 7 (64-разрядная) и NI Real-Time Phar Lap ETS 13.1 (32-разрядная). Функциональное ПО представлено программным комплексом «POIIS104», состоящим из следующих компонентов:
-
- программа подготовки исходных данных;
-
- программа управления сбором, преобразованием и регистрацией телеметрической информацией (ТМИ);
-
- программа обработки и формирования потоков реального времени;
-
- программа отображения ТМИ в режиме реального времени.
Метрологически значимой частью является метрологический модуль «AsqServerRT.dll», входящий в состав программы управления сбором, преобразованием и регистрацией ТМИ.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.
Таблица 1- Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
AcqserverRT.dll |
Номер версии (идентификационный номер) ПО |
Версия 1.0 |
Цифровой идентификатор ПО |
882EAE10 |
Алгоритм вычисления идентификатора ПО |
CRC32 |
Знак утверждения типа
Знак утверждения типананосится на двери стоек комплекса и титульный лист руководства по эксплуатации типографским или иным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 4 руководства по эксплуатации Г11.32365.00.00 РЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к комплексу измерительно-вычислительному ИВК-104ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
Конструктивно комплекс смонтирован в двух стойках RITTAL TS IT, где расположены основные и дублирующие крейты PXIe-1085 с измерительными модулями PXI-6255, PXI-6284 и PXIe-4357, модулями приема цифровых (дискретных) сигналов PXI-6509, крейты VXI с источниками тока МОТ8 и напряжения МОН12, контролером RMC-8354. Цифровой код с выхода контроллера RMC-8354 поступает на ПЭВМ оператора для регистрации и отображения измерительной информации.
Функционально комплекс включает в себя измерительные каналы (ИК):
-
- ИК напряжения постоянного тока;
-
- ИК электрического сопротивления постоянному току;
-
- ИК частоты периодических сигналов.
С целью повышения надежности сбора измерительной информации при испытаниях все ИК дублированы.
Принцип действия комплекса основан на преобразовании аналоговых электрических сигналов, поступающих от первичных измерительных преобразователей различного типа с выходными унифицированными сигналами (напряжение постоянного тока, электрическое сопротивление постоянному току, частота периодических сигналов), аналого-цифровыми преобразователями (АЦП) измерительных модулей (16-ти разрядным АЦП измерительного модуля PXI-6255, 18-ти разрядным АЦП измерительного модуля PXI-6284, 24-ти разрядным АЦП измерительного модуля PXIe-4357) в цифровой код для регистрации и отображения.
В комплексе обеспечивается прием цифровых (дискретных) сигналов модулями PXI-6509 для контроля выполнения команд, поступающих из системы управления в виде замыкания «сухих» контактов, логических сигналов с уровнями ТТЛ.
Внешний вид стоек комплекса и места нанесения знака утверждения типа представлены на рисунке 1. Пломбирование стоек комплекса не предусмотрено. Защита от несанкционированного доступа к ИК комплекса предусмотрена в виде специальных замков на дверях стоек, запираемых ключами. Внешний вид замка дверей стоек комплекса показан на рисунке 2.
Места нанесения знака утверждения типа
Стойка № 1
комплекса
Стойка № 2 комплекса

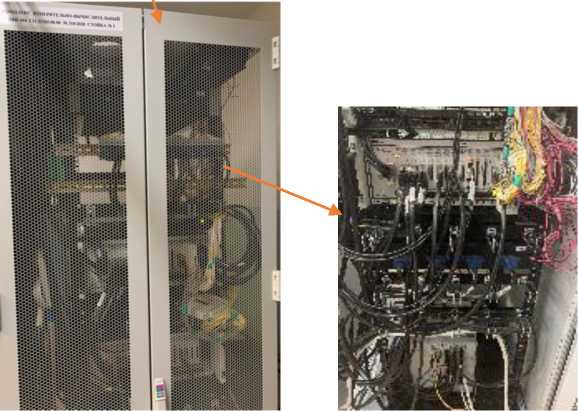

Рисунок 1 - Внешний вид стоек комплекса

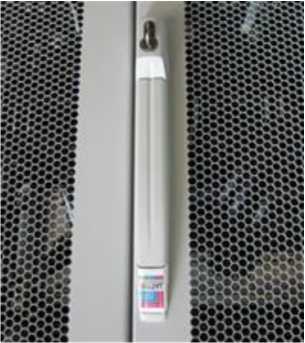

Рисунок 2 - Внешний вид замка стоек комплекса
Таблица 2 - Метрологические характеристики
Характеристика |
Значение |
Измерительные каналы напряжения постоянного тока | |
Диапазон измерений напряжения постоянного тока, В |
от -10 до +10 |
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, мВ |
±10 |
Количество ИК |
160 |
Измерительные каналы напряжения постоянного тока | |
Диапазон измерений напряжения постоянного тока, мВ |
от -100 до +100 |
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, мВ |
±0,5 |
Количество ИК |
16 |
Измерительные каналы электрического сопротивления постоянному току | |
Диапазон измерений электрического сопротивления постоянному току, Ом |
от 0 до 200 |
Пределы допускаемой абсолютной погрешности электрического сопротивления постоянному току, Ом |
±0,4 |
Количество ИК |
96 |
Измерительные каналы электрического сопротивления постоянному току | |
Диапазон измерений электрического сопротивления постоянному току, Ом |
от 0 до 400 |
Пределы допускаемой абсолютной погрешности измерений электрического сопротивления постоянному току, Ом |
±0,25 |
Количество ИК |
120 |
Измерительные каналы частоты периодических сигналов | |
Диапазон измерений частоты периодических сигналов, Г ц |
от 10 до 10000 |
Пределы допускаемой абсолютной погрешности измерений частоты периодических сигналов, Гц , в диапазоне измерений: от 10 до 1100 Гц включ. св. 1100 до 10000 Гц |
± 0,5 Гц ± 6 Гц |
Количество ИК |
8 |
Таблица 3- Основные технические характеристики
Характеристика |
Значение |
Габаритные размеры стоек № 1 и № 2 (ширинахвысотахглубина), мм, не более |
800x2200x1000 |
Напряжение питающей сети переменного тока, В |
от 207 до 253 |
Условия эксплуатации |
По группе 2 ГОСТ 22261-94 |
