Номер по Госреестру СИ: 86807-22
86807-22 Каналы измерительные (электрическая часть) системы управления заправкой изделия (СУЗ) ИС-102
(Обозначение отсутствует)
Назначение средства измерений:
Каналы измерительные (электрическая часть) системы управления заправкой изделия (СУЗ) ИС-102 (далее - каналы или СУЗ) предназначены для измерений силы постоянного электрического тока.
Внешний вид.
Каналы измерительные (электрическая часть) системы управления заправкой изделия (СУЗ) ИС-102
Рисунок № 1
Программное обеспечение
Программное обеспечение (ПО) СУЗ, предназначенное для реализации функций ИК СУЗ и состоит из следующих компонентов:
-
- программа подготовки исходных данных;
-
- «Программа пульта оператора»;
-
- программа пульта контроля и управления;
-
- программа «Инженерный пульт»;
-
- «Программа экспресс-обработки результатов испытаний»;
-
- динамически загружаемая библиотека «BaseCalcFunc.dll».
Программа подготовки исходных данных предназначена для создания и сопровождения базы исходных данных элементов автоматики.
«Программа пульта оператора» предназначена для управления дискретными элементами автоматики стенда и изделия, представления и регистрации информации, необходимой оператору.
Программа пульта контроля и управления предназначена для управления дискретными элементами автоматики стенда, разработки и отладки алгоритмов регулирования и контроля.
Программа «Инженерный пульт» предназначена для просмотра и анализа состояния каналов СУЗ в режиме реального времени.
«Программа экспресс-обработки результатов испытаний» обеспечивает обработку и представление зарегистрированной информации.
Динамически загружаемая библиотека «BaseCalcFunc.dll» предназначена для преобразования информации измерительных каналов СУЗ.
Для защиты приборных стоек СУЗ, с установленными в них компонентами, предусмотрено закрытие дверей стоек с оборудованием на ключ, сами стойки находятся в защищенном помещении (бункере).
Уровень защита ПО от непреднамеренных и преднамеренных изменений «среднему» в соответствии с Р 50.2.077-2014.
К метрологически значимой части ПО СУЗ относится динамически загружаемая библиотека «BaseCalcFunc.dll». Остальные компоненты ПО относятся к метрологически не значимой части ПО.
Идентификационные данные ПО указаны в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
10.70076.9-01 12 3 |
Номер версии (идентификационный номер ПО) |
Версия 1 |
Цифровой идентификатор ПО |
9DB1FB68 |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
CRC32(IEEE 1059-1993) |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации 36.30315.000.000РЭ «Система управления заправкой изделия (СУЗ). Руководство по эксплуатации» типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений представлены в разделе «Приложение Б» руководства по эксплуатацииНормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения;
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного тока в диапазоне от 1 • 10-16 до 100 А»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока».
ПравообладательФедеральное казенное предприятие «Научно-испытательный центр ракетнокосмической промышленности» (ФКП «НИЦ РКП»)
ИНН: 5042006211
Адрес: 141320, Московская обл., Сергиево-Посадский городской округ,
г. Пересвет, ул. Бабушкина, д. 9.
Телефон: (496) 546-33-21
Факс: (496) 546-76-98
Web-сайт: www.nic-rkp.ru
E-mail: mail@nic-rkp.ru
Изготовитель
Федеральное казенное предприятие «Научно-испытательный центр ракетнокосмической промышленности» (ФКП «НИЦ РКП»)ИНН: 5042006211
Адрес: 141320, Московская обл., Сергиево-Посадский городской округ, г. Пересвет, ул. Бабушкина, д. 9.
Телефон: (496) 546-33-21
Факс: (496) 546-76-98
Web-сайт: www.nic-rkp.ru
E-mail: mail@nic-rkp.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») ИНН 9729315781Адрес: 119361, Россия, г. Москва, ул. Озерная, д. 46
Телефон: (495) 437-55-77
Факс: (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Правообладатель
Федеральное казенное предприятие «Научно-испытательный центр ракетнокосмической промышленности» (ФКП «НИЦ РКП»)ИНН: 5042006211
Адрес: 141320, Московская обл., Сергиево-Посадский городской округ,
г. Пересвет, ул. Бабушкина, д. 9.
Телефон: (496) 546-33-21
Факс: (496) 546-76-98
Web-сайт: www.nic-rkp.ru
E-mail: mail@nic-rkp.ru
Принцип действия каналов измерительных (ИК) СУЗ основан на преобразовании аналоговых электрических сигналов, поступающих от первичных измерительных преобразователей (ПИП) и стендовых преобразователей, в частотно-импульсные сигналы с помощью устройств аналого-частотного преобразования (АЧП), с последующим преобразованием с помощью быстродействующего 32 разрядного аналого-цифрового преобразования (АЦП) в цифровой код, с обработкой полученной информации и выдачей сигналов для формирования управляющего воздействия СУЗ.
СУЗ осуществляет регистрацию, отображение и хранение измеренной информации с помощью персональных ЭВМ.
В состав ИК СУЗ входят следующие компоненты:
-
- аналого-частотные преобразователи типа АЧП4-01.Ех, предназначенные для преобразования аналоговых сигналов в частотные сигналы;
-
- блоки распределения сигналов типа БРС, предназначенные для размножения частотных сигналов;
-
- адаптеры SW-МСКЧ, предназначенные для преобразования частотных сигналов в цифровой код;
-
- сетевые индустриальные контроллеры СИКОН-М1, СИКОН-М3, с выходов которых по линии связи информация в формате сетевого интерфейса Ethernet поступает в локальную вычислительную сеть (ЛВС).
Заводской номер № 30315/2014 в виде цифрового обозначения, который однозначно идентифицирует СУЗ, указывается в формуляре. Нанесение знака поверки на корпуса стоек СУЗ не предусмотрено.
Максимальное количество ИК СУЗ с учетом возможности использования резервных каналов - 58. Полный перечень ИК СУЗ приводится в формуляре.

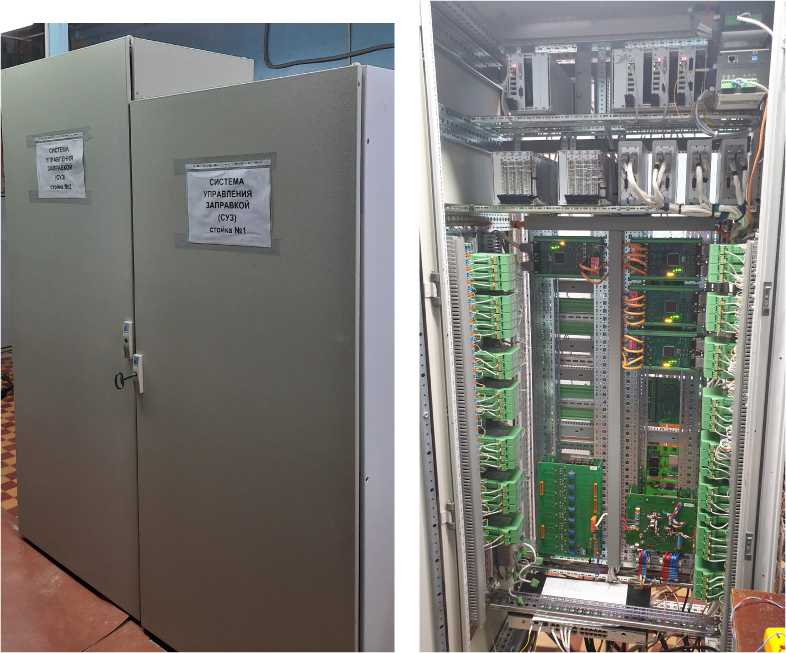

Общий вид приборных стоек СУЗ представлен на рисунке 1.
Рисунок 1 - Общий вид приборных стоек СУЗ
Пломбирование не предусмотрено.
Таблица 4 - Комплектность поставки
Наименование |
Обозначение |
Количество, шт. |
Каналы измерительные (электрическая часть) системы управления заправкой изделия (СУЗ) ИС-102 |
СУЗ |
1 |
Руководство по эксплуатации |
36.30315.000.000РЭ |
1 |
Формуляр |
36.30315.000.000 ФО |
1 |
СУЗ приведены в таблицах 2, 3. Таблица 2 - Метрологические характеристики СУЗ
Измеряемая величина |
Диапазон измерений |
Состав ИК |
Характеристики погрешностей в рабочих условиях |
Сила постоянного тока |
от 4 до 20 мА |
АЧП4-01.Ех -> БРС -> SW-МСКЧ -> СИКОН-М3 |
Y = ±0,20% |
АЧП4-01.Ех -> SW-МСКЧ -> СИКОН-М1 |
Y = ±0,20% | ||
Примечания: Используемые обозначения: Y - пределы допускаемых приведенных к диапазону измерений погрешностей в рабочих условиях. |
Таблица 3 - Технические характеристики СУЗ
Наименование параметра |
Значение |
Напряжение питающей сети переменного тока, В |
от 207 до 253 |
Частота переменного напряжения питающей сети, Гц |
от 49 до 51 |
Напряжение питающей сети постоянного тока, В |
от 24 до 34 |
Рабочие условия применения: | |
Температура окружающей среды, °С |
от +5 до +35 |
Относительная влажность окружающего воздуха без конденсации, % |
до 80 |
Атмосферное давление, кПа |
от 84,0 до 106,0 |
