Сведения о средстве измерений: 86500-22 Нагрузка электронная программируемая

Номер по Госреестру СИ: 86500-22
86500-22 Нагрузка электронная программируемая
(АКИП-1366Е-1200-480)

Назначение средства измерений:
Нагрузка электронная программируемая АКИП-1366Е-1200-480 (далее по тексту -нагрузка) предназначена для измерения и воспроизведения напряжения и силы постоянного тока.

сертификация программного обеспечения
Внешний вид. Нагрузка электронная программируемая, http://oei-analitika.ru рисунок № 1
Внешний вид.
Нагрузка электронная программируемая
Рисунок № 1

Общие сведения

Дата публикации - 29.08.2022
Срок свидетельства -
Номер записи - 188508
ID в реестре СИ - 1401623
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

АКИП-1366Е-1200-480,

Производитель

Изготовитель - "IТЕСН ELECTRONIC Со., Ltd"
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Отчет. Количество средств измерений собственника по группам измерений и производителям

Цель отчета:
Формирование сводной информации о количестве средств измерений (СИ) собственников, распределенных по группам измерений и производителям, с возможностью анализа структуры парка СИ, определения доли производителей.

Первый этап – выбор данных для анализа
На этом этапе пользователю предлагается выбрать группы средств измерений и категорию масштаба владельцев СИ
Группа средств измерений
Пользователь выбирает одну или несколько групп из доступного списка (более 10 000 групп). Реализована функция мультиселекта, позволяющая одновременно выбирать несколько групп.
Категория или крупность владельцев СИ
Поле выбора (Select) позволяет указать собственника СИ и задать минимальное количество СИ, находящихся у него на балансе.

Второй этап – детализация выбора и группировка данных
После заполнения формы пользователь может выбрать конкретных собственников СИ или объединить их в группы (например, Газпром, Транснефть и др.). Для удобства выбора каждая запись о собственнике сопровождается информацией о количестве уникальных типов СИ и общем количестве СИ, находящихся у него на балансе.

Результаты формирования отчета
Отчет отображает итоговую таблицу с данными о средствах измерений, структурированными по следующим параметрам: производители средств измерений, количество поверок, общее количество средств измерений, количество действующих средств измерений (уникальность определяется по типу СИ, заводскому номеру). Доля данного производителя в общем парке СИ выбранной группы владельцев.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№2132 от 2022.08.26 ПРИКАЗ_Об утверждении типов средств измерений (16)

№2702 от 2022.10.27 ПРИКАЗ_Об утверждении типов средств измерений (17)

Наличие аналогов СИ: Нагрузка электронная программируемая (АКИП-1366Е-1200-480)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений "IТЕСН ELECTRONIC Со., Ltd"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
85936-22
22.06.2027
Нагрузки электронные, АКИП-1382
"IТЕСН ELECTRONIC Со., Ltd" (КИТАЙ )
ОТ
МП
1 год
86500-22

Нагрузка электронная программируемая, АКИП-1366Е-1200-480
"IТЕСН ELECTRONIC Со., Ltd" (КИТАЙ )
ОТ
МП
1 год
92879-24
13.08.2029
Источники питания постоянного тока, АКИП-1162
"IТЕСН ELECTRONIC Со., Ltd" (КИТАЙ )
ОТ
МП
1 год
92879-24
13.08.2029
Источники питания постоянного тока, АКИП-1162
"IТЕСН ELECTRONIC Со., Ltd" (КИТАЙ )
ОТ
МП
1 год
93481-24
15.10.2029
Нагрузки электронные, АКИП-1385
"IТЕСН ELECTRONIC Со., Ltd" (КИТАЙ )
ОТ
МП
1 год
93482-24
15.10.2029
Источники питания постоянного тока, АКИП-1143А
"IТЕСН ELECTRONIC Со., Ltd" (КИТАЙ )
ОТ
МП
1 год
93888-24
22.11.2029
Источники-измерители, АКИП-1601
"IТЕСН ELECTRONIC Со., Ltd" (КИТАЙ )
ОТ
МП
1 год
94475-25
29.01.2030
Источники питания постоянного тока, АКИП-1144А
"IТЕСН ELECTRONIC Со., Ltd" (КИТАЙ )
ОТ
МП
1 год
95015-25
28.03.2030
Источники питания постоянного и переменного тока, АКИП-1206
"IТЕСН ELECTRONIC Со., Ltd" (КИТАЙ )
ОТ
МП
1 год

Владивосток - город и порт на Дальнем Востоке России, политический, культурный, научный, образовательный и экономический центр региона, административный центр Приморского края, Владивостокского городского округа, а с 13 декабря 2018 года - центр Дальневосточного федерального округа. Расположен на полуострове Муравьева-Амурского, городу подчинены 5 сельских поселений и острова в заливе Петра Великого Японского моря.

Конечный пункт Транссибирской магистрали. Один из крупнейших морских портов Дальневосточного бассейна. Главная база Тихоокеанского флота. Крупнейший научно-образовательный центр Дальневосточного региона, включающий Дальневосточный федеральный университет и Дальневосточное отделение Российской академии наук.

Владивосток - крупный экономический центр Дальнего Востока и лидер среди городов Приморского края, отличающийся концентрацией трудовых, финансовых и производственных ресурсов. Город имеет диверсифицированную экономику, представленную развитыми обрабатывающими производствами (машиностроение, судостроение, судоремонт, производство продуктов питания и т.д.), оптовой и розничной торговлей, сферой услуг, транспортом и связью. В неблагоприятном положении находятся: строительство, сельское хозяйство, энергетика, газо- и водоснабжение. Во Владивостоке зарегистрировано более 46 тысяч предприятий и организаций, 92,9% из них - частные.

Отчет "Анализ рынка поверки в Владивостоке" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Владивосток.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Нагрузка электронная программируемая (АКИП-1366Е-1200-480)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "РОСТЕСТ-МОСКВА"
(RA.RU.311341)
РСТ
  • АКИП-1366Е-1200-480
  • 3 0 3 0 3 0 3

    Стоимость поверки Нагрузка электронная программируемая (АКИП-1366Е-1200-480)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ НИЦ ПМ-Ростест
    Москва
    7450 7450

    Программное обеспечение

    Встроенное ПО реализовано аппаратно, установлено на внутренний микроконтроллер и служит для управления режимами работы, формирования сигналов управления и вывода графической информации на дисплей. ПО не является метрологически значимым и недоступно для изменения пользователем.

    Влияние программного обеспечения не приводит к выходу метрологических характеристик нагрузки за пределы допускаемых значений.

    Уровень защиты от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.

    Таблица 1 - Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    недоступно

    Номер версии (идентификационный номер ПО), не ниже

    1.21-1.07-1.05

    Цифровой идентификатор ПО

    недоступно


    Знак утверждения типа

    Знак утверждения типа наносится

    на титульный лист руководства по эксплуатации типографским способом. Нанесение знака утверждения типа на средство измерений не предусмотрено.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 4 «Описание режимов работы» руководства по эксплуатации 551.001.2022РЭ.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к средству измерений

    Приказ Росстандарта от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

    Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А».

    Правообладатель

    «1ТЕСН ELECTRONIC Со., Ltd», Китай

    Адрес: Building 1, #108 Xishanqiao Nanlu, Nanjing City (210039) CHINA

    Телефон: + 4006-025-0005

    Факс: + 025-52415268

    Web-сайт: www.itechate.com

    Изготовитель

    «1ТЕСН ELECTRONIC Со., Ltd», Китай
    Адрес: Building 1, #108 Xishanqiao Nanlu, Nanjing City (210039) CHINA Телефон: + 4006-025-0005
    Факс: + 025-52415268
    Web-сайт: www.itechate.com

    Испытательный центр

    Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области»
    (ФБУ «Ростест-Москва»)
    Адрес: 117418, г. Москва, Нахимовский проспект, д. 31 Телефон: +7 (495) 544-00-00
    Факс: +7 (495) 546-45-01
    E-mail: info@rostest.ru
    Веб-сайт: www.rostest.ru

    Правообладатель

    «1ТЕСН ELECTRONIC Со., Ltd», Китай
    Адрес: Building 1, #108 Xishanqiao Nanlu, Nanjing City (210039) CHINA
    Телефон: + 4006-025-0005
    Факс: + 025-52415268
    Web-сайт: www.itechate.com

    Конструктивно нагрузка выполнена в виде моноблочного прибора в металлическом корпусе с возможностью монтажа в стойку. На лицевой панели нагрузки расположены функциональные клавиши и регулятор, тумблер включения питания, жидкокристаллический цифровой дисплей, вентиляционные отверстия. На задней панели нагрузки расположены входные клеммы, разъем сетевого питания, вентиляционные отверстия и вентиляторы охлаждения, разъемы для подключения кабеля-перехода для дистанционного управления по интерфейсу. Нагрузка имеет интерфейсные разъемы RS-232, LAN, USB, GPIB и аналоговое управление.

    Принцип действия нагрузки основан на формировании электрического сопротивления нагрузки путем коммутации матрицы транзисторов, работающих в режиме управляемых резисторов.

    К данному типу нагрузки относится нагрузка электронная программируемая АКИП-1366Е-1200-480 с заводским номером 04630012757160001.

    Нанесение знака поверки на средство измерений не предусмотрено.

    Заводской номер, идентифицирующий средство измерений, нанесен на заднюю панель нагрузки в виде цифрового обозначения.

    Общий вид нагрузки с указанием мест пломбировки и нанесения заводского номера приведены на рисунках 1 и 2.

    Места пломбировки от несанкционированного доступа

    1 1

    №ШЯ

    1

    н

    V

    а JyJlS®

    *

    IIIIIIII IIIIIIII

    IIIIIIIIII IIIIIIIIII

    IIIIIIIII IIIIIIIII

    1

    1

    тит

    IIIIIIIIII

    IIIIIIIII

    1

    1ШПННШШ

    пиши

    1

    I I I

    I I

    I   « II   •

    Рисунок 1 - Общий вид лицевой панели нагрузки электронной программируемой АКИП-1366Е-1200-480 с указанием мест пломбировки

    Внешний вид. Нагрузка электронная программируемая (АКИП-1366Е-1200-480), http://oei-analitika.ru

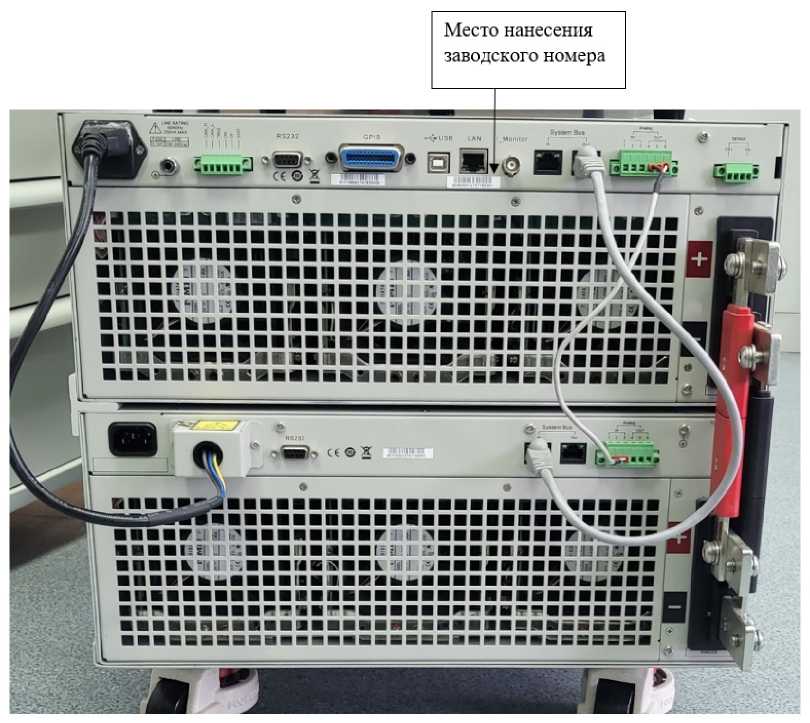

    Рисунок 2 - Общий вид задней панели нагрузки с указанием места нанесения заводского номера


    Таблица 4 -

    Наименование

    Обозначение

    Количество

    Нагрузка электронная программируемая

    АКИП-1366Е-1200-480

    1 шт.

    Кабель питания с сетевой вилкой

    -

    1 шт.

    Руководство по эксплуатации

    551.001.2022РЭ

    1 экз.


    Таблица 2  - Основные метрологические характеристики в режиме измерения и

    воспроизведения напряжения постоянного тока

    Диапазон измерений и воспроизведения напряжения постоянного тока

    Дискретность установки

    Пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока, В

    Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В

    от 0,1 до 120 В

    10 мВ

    ±(0,0005-иуст + 0,06)

    ±(0,00025-Лизм + 0,03)

    от 0,1 до 1000 В

    100 мВ

    ±(0,0005-иуст + 0,6)

    ±(0,00025-Лизм + 0,3)

    Примечания:

    • 1. иуст - значение напряжения постоянного тока, установленное на нагрузке, В

    • 2. иизм - значение напряжения постоянного тока, измеренное нагрузкой, В

    Таблица 2  - Основные метрологические характеристики в режиме измерения и

    воспроизведения силы постоянного тока

    Диапазон измерений и воспроизведения силы постоянного тока

    Дискретность установки

    Пределы допускаемой абсолютной погрешности воспроизведения силы постоянного тока, А

    Пределы допускаемой абсолютной погрешности измерений силы постоянного тока, А

    от 0 до 48 А

    1 мА

    ±(0,0005-1уст + 0,048)

    ±(0,0005-1изм + 0,048)

    от 0 до 480 А

    10 мА

    ±(0,0005-1уст + 0,48)

    ±(0,0005-1изм + 0,48)

    Примечания:

    • 1. 1уст - значение силы постоянного тока, установленное на нагрузке, А

    • 2. 1изм - значение силы постоянного тока, измеренное нагрузкой, А

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Параметры электрического питания:

    • - напряжение переменного тока, В

    • - частота переменного тока, Г ц

    от 100 до 240

    от 50 до 60

    Габаритные размеры (длинахширинахвысота), мм, не более

    771x483x438

    Масса, кг, не более

    60

    Рабочие условия эксплуатации:

    • - температура окружающей среды, °С

    • - относительная влажность, %, не более

    • - атмосферное давление, кПа

    от +18 до +28

    80

    от 84 до 106
