Номер по Госреестру СИ: 95015-25
95015-25 Источники питания постоянного и переменного тока
(АКИП-1206)
Назначение средства измерений:
Источники питания постоянного и переменного тока АКИП-1206 (далее по тексту -источники) предназначены для воспроизведения регулируемых стабилизированных напряжения и силы постоянного и переменного тока.

Внешний вид.
Источники питания постоянного и переменного тока
Рисунок № 1
Программное обеспечение
Программное обеспечение (ПО) источников записано в памяти внутреннего контроллера и служит для управления режимами работы, выбора встроенных измерительных и вспомогательных функций.
Уровень защиты программного обеспечения - «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Software version |
|
Номер версии (идентификационный номер ПО) |
не ниже 001.001.001 |
Знак утверждения типа
Знак утверждения типананосится на переднюю панель источников методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «РАБОТА С ПРИБОРОМ» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 13 декабря 2011 г. № 1093-ст «Об утверждении государственной поверочной схемы для средств измерений коэффициента гармоник»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10"1 до 2409 Гц»;
Приказ Росстандарта от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений измерений силы переменного электрического тока от 140’8 до 100 А в диапазоне частот от 1-10"1 до 1406 Гц»;
Стандарт предприятия «Источники питания постоянного и переменного тока АКИП-1206».
Правообладатель«1ТЕСН ELECTRONIC Со., Ltd», Китай
Адрес: Building 1, #108 Xishanqiao Nanlu, Nanjing City (210039) CHINA
Телефон: + 4006-025-0005 Факс: + 025-52415268
Web-сайт: www.itechate.com
Изготовитель
«1ТЕСН ELECTRONIC Со., Ltd», КитайАдрес: Building 1, #108 Xishanqiao Nanlu, Nanjing City (210039) CHINA Телефон: + 4006-025-0005
Факс: + 025-52415268
Web-сайт: www.itechate.com
Испытательный центр
Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ) Адрес: 111141, г. Москва, ул. Плеханова, д. 15АТелефон: +7(495) 777-55-91
Факс: +7(495) 640-30-23
E-mail: prist@prist.ru
Web-сайт: http://www.prist.ru
Правообладатель
«1ТЕСН ELECTRONIC Со., Ltd», КитайАдрес: Building 1, #108 Xishanqiao Nanlu, Nanjing City (210039) CHINA
Телефон: + 4006-025-0005 Факс: + 025-52415268
Web-сайт: www.itechate.com
Принцип действия источников основан на классическом принципе работы трансформатора с использованием электронного предрегулятора и вторичного регулятора линейного напряжения. Источники представляют собой электронные устройства большой мощности, формирующие на выходе из напряжения сети питания регулируемые стабилизированные напряжение и силу постоянного тока, а также напряжение и силу переменного тока. Постоянное напряжение формируется с помощью высокочастотного (ВЧ) преобразователя. Управление и контроль режимов работы источников осуществляется встроенным микроконтроллером. Установка выходных параметров осуществляется с помощью функциональных клавиш и/или поворотного регулятора, расположенных на лицевой панели источников.
Конструктивно источники выполнены в металлических корпусах, допускающих монтаж в приборную стойку.
Серия источников АКИП-1206 имеет четыре модификации - АКИП-1206-90-6, АКИП-1206-90-9, АКИП-1206-90-12, АКИП-1206-90-15. Модификации отличаются
максимальной выходной мощностью. Их технические характеристики представлены в таблице 1.
Источники оснащены цифровыми измерителями напряжения, силы тока, частоты и мощности, позволяющими контролировать одновременно все эти параметры. Имеется функция создания и воспроизведения тестовых последовательностей (выходных профилей) без использования ПК. Источники имеют режимы имитации провала напряжения, прерывания напряжения и перенапряжения, а также режимы формирования сигналов напряжения произвольной формы. В источниках имеются функции: нарастание/спад напряжения с заданным шагом, создание и воспроизведение тестовых последовательностей. Для исключения случайного изменения настроек клавиши лицевой панели могут блокироваться.
На передней панели источников расположены: сенсорный цветной дисплей, предназначенный для отображения режимов работы и параметров напряжения и силы постоянного или переменного тока на выходе в цифровом виде; кнопки управления меню; светодиодный индикатор состояния источника; выключатель сетевого питания; поворотные регуляторы уровня напряжения и силы тока на выходе.
На задней панели источников расположены: клеммы для подключения к сети переменного тока, выходные клеммы, клеммы цепи обратной связи, клемма заземления, разъемы интерфейсов управления USB, LAN, CAN, разъемы интерфейса аналогового управления.
Опциональные интерфейсы: GPIB, RS-232.
Таблица 1 - Модификации источников
|
Модификация |
Напряжение ВСКз |
Напряжение В (пост) |
Ток А(скз/пик) |
Ток А(пост) |
Мощность максимальная, кВт | |||||||||
|
Ф-Н (1ф, Зф) |
Ф1-Ф2, Ф1-Ф3, Ф2-Ф3 |
Режим сложения Ф1-Ф2 |
3 кан |
Режим сложения К1-К2 |
1ф |
Режимы: Зф, Сложение |
1 кан |
Режимы: 3 кан, Сложение |
На 1 канал или 1 ф в 3-х кан. режиме |
Режим сложения Ф1скз”Ф2скз K1-K2 пост |
1ф |
1 кан. (пост) | ||
|
индикация |
изме рения | |||||||||||||
|
АКИП-1206-90-6 |
350!) |
606!) |
700!) |
±495 |
±990 |
90/270 |
30/90 |
90 |
30 |
2 |
4 |
6 |
6 |
6 |
|
АКИП-1206-90-9 |
3 |
6 |
9 |
9 |
9 | |||||||||
|
АКИП-1206-90-12 |
4 |
8 |
12 |
12 |
12 | |||||||||
|
АКИП-1206-90-15 |
5 |
10 |
15 |
12 |
15 | |||||||||
Примечание:
^Выходное напряжение источника питания зависит от частоты:
|
Частота, Г ц |
Выходное напряжение, Вскз |
|
от 16 до 1400 |
от 0 до 350 |
|
от 1401 до 2000 |
от 0 до 253 |
|
от 2001 до 2400 |
от 0 до 211 |
Серийный номер, идентифицирующий каждый экземпляр источников, в виде цифрового обозначения, состоящего из арабских цифр, наносится на корпус при помощи наклейки, размещаемой на задней стороне корпуса.
Корпус источников позволяет нанесение знака поверки в виде оттиска клейма или наклейки с изображением знака поверки, которые могут наноситься на свободном от надписей пространстве на верхней панели прибора.
Для предотвращения несанкционированного доступа к внутренним частям источников пломбируются крепежные винты на задней стороне корпуса. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений, в виде наклейки, мастичной или сургучной печати.
Рисунок 1 - Общий вид модификаций источников с местами нанесения знака утверждения типа (А) и нанесения знака поверки (Б)

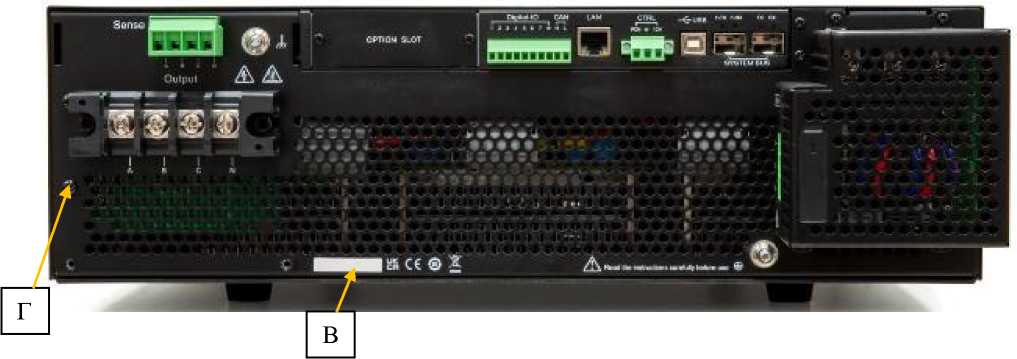

Рисунок 2 - Вид задней панели источников с местами нанесения серийного номера (В) и пломбировки от несанкционированного доступа (Г)
Цвет корпуса источников может отличаться от представленного на рисунках.
Таблица 3
|
Наименование характеристики |
Значение |
|
РЕЖИМ УСТАНОВКИ ПЕРЕМЕННОГО НАПРЯЖЕНИЯ | |
|
Диапазон частот индикации, Г ц Диапазон частот измерений, Г ц |
от 16 до 2400 включ. от 40 до 500 включ. |
|
Пределы допускаемой абсолютной погрешности установки частоты, Гц в диапазоне частот от 40 до 500 Гц включ. |
±(0,0001 Туст) |
|
Пределы допускаемой абсолютной погрешности установки напряжения, Вскз в диапазоне частот от 40 до 500 Гц включ. |
±(0,001/Нуст + 0,001 •ипред) |
|
Пределы допускаемой дополнительной абсолютной погрешности установки напряжения, при температуре от 0 °С до +18 °С не включ. и св. +28 °С до +40 °С включ., не более, Вскз/С° |
±(0,0001- ипред)/°С |
|
Нестабильность напряжения при изменении напряжения питания, Вскз |
±(0,0005- ипред) |
|
Нестабильность напряжения при изменении силы тока нагрузки, Вскз в диапазоне частот от 40 до 500 Гц включ. |
±(0,0005 /Нуст + 0,0005 -ипред) |
|
Коэффициент гармоник напряжения в диапазоне частот, %, не более в диапазоне частот от 40 до 100 Гц включ. в диапазоне частот св. 100 до 500 Гц включ. |
и- н- |
|
РЕЖИМ УСТАНОВКИ СИЛЫ ПЕРЕМЕН |
НОГО ТОКА |
|
Пределы допускаемой абсолютной погрешности установки силы тока, Аскз в диапазоне частот от 40 до 150 Гц включ. в диапазоне частот св. 150 до 500 Гц включ. |
±(0,001-1уст + 0,002-1пред) ±(0,002-1уст +0,003-1пред) |
|
Пределы допускаемой дополнительной абсолютной погрешности установки переменного тока, при температуре от 0 °С до +18 °С не включ. и св. +28 °С до +40 °С включ, не более, Аскз/°С |
±(0,0002- 1пред)/°С |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
РЕЖИМ УСТАНОВКИ ПОСТОЯННОГО НАПРЯЖЕНИЯ | |
|
Пределы допускаемой абсолютной погрешности установки напряжения, В |
±(0,001/Пуст + 0,001 •ипред) |
|
Пределы допускаемой дополнительной абсолютной погрешности установки напряжения, при температуре от 0 °С до +18 °С не включ. и св. +28 °С до +40 °С включ., не более, В/°С |
±(0,0001- ипред)/°С |
|
Нестабильность напряжения при изменении напряжения питания, В |
±(0,0005- ипред) |
|
Нестабильность напряжения при изменении тока нагрузки, В |
±(0,0005 /Пуст + 0,0005 -ипред) |
|
Пульсации, Вскз, не более |
0,4 |
|
РЕЖИМ УСТАНОВКИ СИЛЫ ПОСТОЯН |
НОГО ТОКА |
|
Пределы допускаемой абсолютной погрешности установки силы тока, А |
±(0,001-1уст + 0,002-1пред) |
|
Пределы допускаемой дополнительной абсолютной погрешности установки постоянного тока, при температуре от 0 °С до +18 °С не включ. и св. +28 °С до +40 °С включ., не более, А/°С |
±(0,0002- 1пред)/°С |
|
РЕЖИМ ИЗМЕРЕНИЯ ПЕРЕМЕННОГО НАПРЯЖЕНИЯ | |
|
Пределы допускаемой абсолютной погрешности измерения напряжения, Вскз в диапазоне частот от 40 до 500 Гц включ. |
±(0,001-иизм + 0,001 -ипред) |
|
Пределы допускаемой дополнительной абсолютной погрешности измерения напряжения, при температуре от 0 °С до +18 °С не включ. и св. +28 °С до +40 °С включ., не более, Вскз/°С |
±(0,0001- ипред)/°С |
|
РЕЖИМ ИЗМЕРЕНИЯ СИЛЫ ПЕРЕМЕННОГО ТОКА | |
|
Пределы допускаемой абсолютной погрешности измерения силы тока, Аскз, не более в диапазоне частот от 40 до 150 Гц включ. в диапазоне частот св. 150 до 500 Гц включ. |
±(0,001-1изм + 0,002-1пред) ±(0,002-1изм + 0,003-1пред) |
|
Пределы допускаемой дополнительной абсолютной погрешности измерения силы тока, при температуре от 0 °С до +18 °С не включ. и св. +28 °С до +40 °С включ., не более, Аскз/°С |
±(0,0002- 1пред)/°С |
|
РЕЖИМ ИЗМЕРЕНИЯ ПОСТОЯННОГО НАПРЯЖЕНИЯ | |
|
Пределы допускаемой абсолютной погрешности измерения напряжения, В |
±(0,001-иизм + 0,001 -ипред) |
|
Пределы допускаемой дополнительной абсолютной погрешности измерения напряжения, при температуре от 0 °С до +18 °С не включ. и св. +28 °С до +40 °С включ, не более, В/°С |
±(0,0001- ипред)/°С |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
РЕЖИМ ИЗМЕРЕНИЯ СИЛЫ ПОСТОЯННОГО ТОКА | |
|
Пределы допускаемой абсолютной погрешности измерения силы тока, А |
±(0,001-1изм + 0,002'1пред) |
|
Пределы допускаемой дополнительной абсолютной погрешности измерения постоянного тока, при температуре от 0 °С до +18 °С не включ. и св. +28 °С до +40 °С включ, не более, А/°С |
±(0,0002- 1пред)/°С |
|
РЕЖИМ ИЗМЕРЕНИЯ МОЩНОСТИ ПЕРЕМ] |
ЕННОГО ТОКА |
|
Пределы допускаемой абсолютной погрешности измерения мощности, кВт в диапазоне частот от 40 до 500 Гц включ. |
±(0,004<Ризм + 0,004'Рпред) |
|
РЕЖИМ ИЗМЕРЕНИЯ МОЩНОСТИ ПОСТОЯННОГО ТОКА | |
|
Пределы допускаемой абсолютной погрешности измерения мощности, кВт |
±(0,004<Ризм + 0,004'Рпред) |
|
Примечания: Fy^ - установленное значение частоты выходного напряжения, Г ц; иуст - установленное значение переменного/постоянного напряжения, Вскз/В; иизм - измеренное значение переменного/постоянного напряжения, Вскз/В; ипред - предельное значение переменного/постоянного напряжения (в зависимости от модели), Вскз/В; 1уст - установленное значение силы переменного/постоянного тока, Аскз/А; 1изм - измеренное значение силы переменного/постоянного тока, Аскз/А; 1пред - предельное значение силы переменного/постоянного тока (в зависимости от модели), Аскз/А; Ризм - измеренное значение мощности, кВт Рпред - предельное значение мощности (в зависимости от модели), кВт | |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
10000 |
Таблица 5 - Основные технические характеристики источников питания
|
Наименование характеристики |
Значение |
|
Напряжение питания от трехфазной сети переменного тока, Вскз |
от 342 до 528 |
|
Частота напряжения питания, Г ц |
от 45 до 65 |
|
Масса, кг, не более |
42 |
|
Габаритные размеры (ширинахвысотахглубина), мм, не более |
483х151х700 |
|
Нормальные условия измерений:
|
от +18 до +28 включ. 70 от 84,0 до 106,7 |
|
Рабочие условия эксплуатации:
|
от 0 до +40 80 от 84,0 до 106,7 |
