Номер по Госреестру СИ: 94475-25
94475-25 Источники питания постоянного тока
(АКИП-1144А)
Назначение средства измерений:
Источники питания постоянного тока АКИП-1144А (далее предназначены для воспроизведения напряжения и силы постоянного тока.
Внешний вид.
Источники питания постоянного тока
Рисунок № 1
Общие сведения
Дата публикации - 31.01.2025
Срок свидетельства - 29.01.2030
Номер записи - 196280
ID в реестре СИ - 1423002
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
АКИП-1144А-600-10, АКИП-1144А-300-20, АКИП-1144А-160-40,
Производитель
Изготовитель - "IТЕСН ELECTRONIC Со., Ltd"
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет представляет собой рейтинг организаций, осуществляющих периодическую поверку измерительных систем (ИС) и их элементов. Основное внимание уделено анализу рынка вторичных поверок за выбранный год. Рейтинг формируется по количеству выполненных поверок, доле рынка, оснащенности средствами поверки и эталонами.
Пользователь может выбрать интересующий год из выпадающего списка — доступны данные с 2019 по н.в.. После выбора года формируется таблица с результатами деятельности организаций.
Для каждой организации в отчете представлены:
- Место в рейтинге по числу поверок ИС и их элементов;
- Общее количество поверок за год и доля ИС в этих поверках;
- Доля на рынке по ИС и по извещениям о непригодности;
- Количество извещений о непригодности;
- Оснащенность средствами поверки и эталонами по данным ФГИС АРШН;
- Число типов СИ ИС и их элементов, поверяемых организацией.
Все данные удобно представлены в виде интерактивной таблицы с возможностью поиска, фильтрации и экспорта. Таблица включает более 300 организаций и поддерживает пагинацию.
Отчет дополнен общей сводной статистикой по количеству уникальных организаций, эталонов (ГЭТ, эталоны единиц, СИ в роли эталонов) и поверок по категориям. Также приведены сведения о применяемых ГЭТ и количестве поверок, прослеживаемых до каждого из них.
Отчет RT_56 предназначен для специалистов метрологических служб, руководителей органов поверки и регуляторов, позволяя анализировать рынок, выявлять активных участников и оценивать распределение поверочной активности в разрезе организаций и регионов.
Статистика
Кол-во поверок - 8
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 8
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№185 от 2025.01.29 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Источники питания постоянного тока (АКИП-1144А)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений "IТЕСН ELECTRONIC Со., Ltd"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
85936-22 22.06.2027 |
Нагрузки электронные, АКИП-1382 "IТЕСН ELECTRONIC Со., Ltd" (КИТАЙ ) |
ОТ МП |
1 год |
|
86500-22 |
Нагрузка электронная программируемая, АКИП-1366Е-1200-480 "IТЕСН ELECTRONIC Со., Ltd" (КИТАЙ ) |
ОТ МП |
1 год |
|
92879-24 13.08.2029 |
Источники питания постоянного тока, АКИП-1162 "IТЕСН ELECTRONIC Со., Ltd" (КИТАЙ ) |
ОТ МП |
1 год |
|
92879-24 13.08.2029 |
Источники питания постоянного тока, АКИП-1162 "IТЕСН ELECTRONIC Со., Ltd" (КИТАЙ ) |
ОТ МП |
1 год |
|
93481-24 15.10.2029 |
Нагрузки электронные, АКИП-1385 "IТЕСН ELECTRONIC Со., Ltd" (КИТАЙ ) |
ОТ МП |
1 год |
|
93482-24 15.10.2029 |
Источники питания постоянного тока, АКИП-1143А "IТЕСН ELECTRONIC Со., Ltd" (КИТАЙ ) |
ОТ МП |
1 год |
|
93888-24 22.11.2029 |
Источники-измерители, АКИП-1601 "IТЕСН ELECTRONIC Со., Ltd" (КИТАЙ ) |
ОТ МП |
1 год |
|
94475-25 29.01.2030 |
Источники питания постоянного тока, АКИП-1144А "IТЕСН ELECTRONIC Со., Ltd" (КИТАЙ ) |
ОТ МП |
1 год |
|
95015-25 28.03.2030 |
Источники питания постоянного и переменного тока, АКИП-1206 "IТЕСН ELECTRONIC Со., Ltd" (КИТАЙ ) |
ОТ МП |
1 год |
Воронеж - столица Центрально-Черноземного региона, объединяющего Воронежскую, Тамбовскую, Курскую, Белгородскую и Липецкую области. Воронеж является крупным областным административным центром. В городе расположены сотни промышленных и строительных предприятий, поставляющих продукцию в 60 стран мира, в том числе предприятия машиностроения, металлообработки, химической промышленности, авиастроения, радиоэлектроники, пищевой и легкой промышленности.
По количеству учреждений профессионального образования Воронежская область занимает второе место после Москвы из 18 регионов, входящих в Центральный федеральный округ. В Воронеже находится почти 40% от общего числа учреждений профессионального образования Центрально-Черноземного региона, а количество студентов вузов составляет более половины всех студентов Черноземья.
В настоящее время население Воронежа составляет более 1 миллиона человек. По численности населения Воронеж занимает 14-е место в России. 2/3 населения города - люди трудоспособного возраста.
Экономика Воронежа и области стабильно развивается, сохраняя рост важнейших социально-экономических показателей: стоимость валового регионального продукта, оборот розничной торговли и объем платных услуг населению ежегодно увеличиваются. Объем валового регионального продукта Воронежской области в 2004 году составил 117 млрд. рублей, что почти на 2% больше, чем в 2003 году (в сопоставимых ценах). Рост произошел в основном за счет увеличения объемов промышленного производства, жилищного строительства, транспортных услуг. Объем платных услуг населению в 2005 году составил 15,18 млрд. рублей, что на 30% больше, чем в предыдущем году.
Отчет "Анализ рынка поверки в Воронеже" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Воронеж.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Источники питания постоянного тока (АКИП-1144А)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "ПРИСТ" (RA.RU.312058) | 7 | 1 | 7 | 0 | 0 | 7 | 7 | 0 | ||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Источники питания постоянного тока (АКИП-1144А)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) источников записано в памяти внутреннего контроллера и служит для управления режимами работы, выбора встроенных измерительных и вспомогательных функций.
Уровень защиты программного обеспечения - «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Firmware |
|
Номер версии (идентификационный номер ПО) |
не ниже 1.01 |
Знак утверждения типа
Знак утверждения типананосится на переднюю панель источников методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «ПОРЯДОК ЭКСПЛУАТАЦИИ ИСТОЧНИКОВ» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1^10-16 до 100 А»;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Стандарт предприятия «Источники питания постоянного тока АКИП-1144А».
Правообладатель«ITECH ELECTRONIC Со., Ltd», Китай
Адрес: Building 1, #108 Xishanqiao Nanlu, Nanjing City (210039) CHINA
Телефон: + 4006-025-0005
Факс: + 025-52415268
Web-сайт: www.itechate.com
Изготовитель
«ITECH ELECTRONIC Со., Ltd», КитайАдрес: Building 1, #108 Xishanqiao Nanlu, Nanjing City (210039) CHINA
Телефон: + 4006-025-0005
Факс: + 025-52415268
Web-сайт: www.itechate.com
Испытательный центр
Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ)Адрес: 111141, г. Москва, ул. Плеханова, д. 15А
Телефон: +7(495) 777-55-91
Факс: +7(495) 640-30-23
E-mail: prist@prist.ru
Web-сайт: http://www.prist.ru
Правообладатель
«ITECH ELECTRONIC Со., Ltd», КитайАдрес: Building 1, #108 Xishanqiao Nanlu, Nanjing City (210039) CHINA
Телефон: + 4006-025-0005
Факс: + 025-52415268
Web-сайт: www.itechate.com
импульсным и функций: защита
По принципу действия источники относятся к программируемым источникам питания. Источники имеют один канал с набором режимов стабилизация тока, стабилизация напряжения, защита от перенапряжения, от перегрузки по току. Управление и контроль режимов работы источников осуществляется встроенным микроконтроллером. Установка выходных параметров осуществляется с помощью функциональных клавиш и поворотного регулятора, расположенных на лицевой панели источников.
Конструктивно источники выполнены в металлических корпусах 19” форм-фактора высотой 2U для монтажа в приборную стойку.
Модификации источников, представленные в таблице 1, отличаются диапазонами установки выходных параметров.
источников
Таблица 1 -
|
Модификация |
Выходное напряжение на канал, В |
Выходной ток на канал, А |
Мощность на канал, Вт |
|
АКИП-1144А-160-40 |
от 0 до 160 |
от 0 до 40 |
3000 |
|
АКИП-1144А-300-20 |
от 0 до 300 |
от 0 до 20 |
3000 |
|
АКИП-1144А-600-10 |
от 0 до 600 |
от 0 до 10 |
3000 |
|
АКИП-1144А-1200-5 |
от 0 до 1200 |
от 0 до 5 |
3000 |
Источники оснащены цифровыми измерителями напряжения и силы тока, позволяющими контролировать одновременно оба параметра. Имеется функция создания и воспроизведения тестовых последовательностей (выходных профилей) без использования ПК.
На передней панели источников расположены: кнопка включения питания, дисплей для отображения значений напряжения и силы тока на выходе, кнопка включения/отключения выхода, функциональные кнопки, вращающийся регулятор для установки выходных параметров.
На задней панели источников расположены: выходной терминал со входом обратной связи для подключения удаленной нагрузки по 4-проводной схеме, интерфейсы дистанционного управления RS-232, USB, разъем GPIB (по отдельному заказу) и разъем сети питания.
Серийный номер, идентифицирующий каждый экземпляр источников, в виде цифрового обозначения, состоящего из арабских цифр, наносится на корпус при помощи наклейки, размещаемой на задней стороне корпуса.
Корпус источников позволяет нанесение знака поверки в виде оттиска клейма или наклейки с изображением знака поверки, которые могут наноситься на свободном от надписей пространстве на верхней панели прибора.
Для предотвращения несанкционированного доступа к внутренним частям источников пломбируются крепежные винты на задней стороне корпуса. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений, в виде наклейки, мастичной или сургучной печати.
Рисунок 1 - Общий вид модификаций источников с местами нанесения знака утверждения типа (А) и нанесения знака поверки (Б)

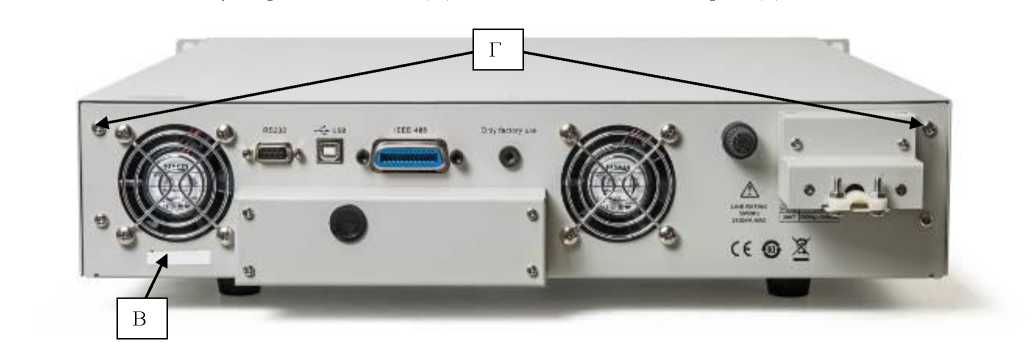

Рисунок 2 - Вид задней панели источников с местами нанесения серийного номера (В) и пломбировки от несанкционированного доступа (Г)
Цвет корпуса источников может отличаться от представленного на рисунках.
Таблица 3 - Пределы допускаемой основной абсолютной погрешности установки и измерения напряжения постоянного тока источников при температуре 25±5 °С
|
Модификация |
Пределы допускаемой абсолютной погрешности установки напряжения, В |
Пределы допускаемой абсолютной погрешности измерения напряжения, В |
|
АКИП-1144А-160-40 |
±(0,0003^иуст1+0,2) |
±(0,0003^ иизм2+0,2) |
|
АКИП-1144А-300-20 |
±(0,0003^иуст+0,2) |
±(0,0003^ иизм+0,2) |
|
АКИП-1144А-600-10 |
±(0,0003^иуст+0,2) |
±(0,0003^ иизм+0,2) |
|
АКИП-1144А-1200-5 |
±(0,0004^иуст+0,4) |
±(0,0004^иизм+0,4) |
|
Примечания:
| ||
Таблица 3а - Дополнительная абсолютная погрешность установки и измерения напряжения постоянного тока источников при температуре от 0 °С до 20 °С и свыше 30 °С до 40 °С
|
Модификация |
Дополнительная абсолютная погрешность установки напряжения, В |
Дополнительная абсолютная погрешность измерения напряжения, В |
|
АКИП-1144А-160-40 |
±(0,0002/°С+0,1) |
±(0,0002/°С+0,2) |
|
АКИП-1144А-300-20 |
±(0,0002/°С+0,1) | |
|
АКИП-1144А-600-10 | ||
|
АКИП-1144А-1200-5 | ||
|
Таблица 4 - Пределы допускаемой основной абсолютной погрешности установки и измерения силы постоянного тока источников при температуре 25±5 °С | ||
|
Модификация |
Пределы допускаемой абсолютной погрешности установки силы тока, А |
Пределы допускаемой абсолютной погрешности измерения силы тока, А |
|
АКИП-1144А-160-40 |
±(0,001^1уст1+0,04) |
±(0,001^1изм2+0,04) |
|
АКИП-1144А-300-20 |
±(0,001^1уст+0,03) |
±(0,001^1изм+0,03) |
|
АКИП-1144А-600-10 |
±(0,001^1уст+0,02) |
±(0,001^1изм+0,02) |
|
АКИП-1144А-1200-5 |
±(0,001^1уст+0,02) |
±(0,001^1изм+0,02) |
Примечания:
Таблица 4а - Дополнительная абсолютная погрешность установки и измерения силы постоянного тока источников при температуре от 0 °С до 20 °С и свыше 30 °С до 40 °С
|
Модификация |
Дополнительная абсолютная погрешность установки силы тока, А |
Дополнительная абсолютная погрешность измерения силы тока, А |
|
АКИП-1144А-160-40 |
±(0,0003/°С+0,02) | |
|
АКИП-1144А-300-20 |
±(0,0003/°С+0,01) | |
|
АКИП-1144А-600-10 | ||
|
АКИП-1144А-1200-5 | ||
Таблица 5 - Значения уровня пульсаций выходного напряжения источников
|
Модификация |
Уровень пульсаций выходного напряжения, мВ, не более(пиковое значение) |
|
АКИП-1144А-160-40 |
250 |
|
АКИП-1144А-300-20 |
300 |
|
АКИП-1144А-600-10 |
500 |
|
АКИП-1144А-1200-5 |
600 |
Таблица 6 - Пределы допускаемых значений нестабильности выходного напряжения при изменении тока нагрузки источников
|
Модификация |
Нестабильность напряжения при изменении тока нагрузки, В |
|
АКИП-1144А-160-40 |
±(0,0003^иуст1)+0,1) |
|
АКИП-1144А-300-20 |
±(0,0002^иуст+0,2) |
|
АКИП-1144А-600-10 |
±(0,0004^иуст+0,3) |
|
АКИП-1144А-1200-5 |
±(0,0004^иуст+0,5) |
|
Примечания: 1) иуст - значение напряжения постоянного тока, установленное на источнике, В | |
|
Таблица 7 - Пределы допускаемых значений нестабильности выходного тока при изменении напряжения на нагрузке источников | |
|
Модификация |
Нестабильность силы тока при изменении напряжения на нагрузке, А |
|
АКИП-1144А-160-40 |
±(0,001 •1уст1)+0,01) |
|
АКИП-1144А-300-20 | |
|
АКИП-1144А-600-10 | |
|
АКИП-1144А-1200-5 |
±(0,001 •1уст+0,02) |
Примечания:
1) 1уст - значение силы постоянного тока, установленное на источнике, А
Таблица 8 - Пределы допускаемых значений нестабильности выходного напряжения при изменении напряжения питания источников
|
Модификация |
Нестабильность напряжения при изменении напряжения питания, В |
|
АКИП-1144А-160-40 |
±(0,0001^иуст1)+0,04) |
|
АКИП-1144А-300-20 |
±(0,0001-иуст+0,05) |
|
АКИП-1144А-600-10 |
±(0,0001-иуст+0,05) |
|
АКИП-1144А-1200-5 |
±(0,0001 •иуст+0,1) |
|
Примечания: 1) иуст - значение напряжения постоянного тока, установленное на источнике, В | |
Таблица 9 - Пределы допускаемых значений нестабильности выходного тока при изменении напряжения питания источников
|
Модификация |
Нестабильность силы тока при изменении напряжения питания, А |
|
АКИП-1144А-160-40 |
±(0,001 •1уст1)+0,01) |
|
АКИП-1144А-300-20 | |
|
АКИП-1144А-600-10 | |
|
АКИП-1144А-1200-5 |
±(0,001 •1уст+0,02) |
|
Примечания: 1) 1уст - значение силы постоянного тока, установленное на источнике, А | |
Таблица 10 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
10000 |
Таблица 11 - Основные технические характеристики источников питания
|
Наименование характеристики |
Значение |
|
Напряжение питания, В |
от 99 до 121 от 198 до 242 |
|
Частота напряжения питания, Г ц |
от 47 до 63 |
|
Масса, кг, не более |
16 |
|
Габаритные размеры (ширина^высота^глубина), мм, не более |
482,5x88,2x548,9 |
|
Рабочие условия эксплуатации:
|
от 0 до +40 80 |
