Номер по Госреестру СИ: 86437-22
86437-22 Резервуар стальной вертикальный цилиндрический
(РВС-5000)
Назначение средства измерений:
Резервуар стальной вертикальный цилиндрический РВС-5000 (далее - резервуар) предназначен для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Внешний вид.
Резервуар стальной вертикальный цилиндрический
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта резервуара типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ПравообладательАкционерное общество «АП Саратовский завод резервуарных металлоконструкций» (АО «АП РМК»)
ИНН 6453009475
Адрес: 410052, Саратовская область, г. Саратов, проспект им. 50 лет Октября, д. 134
Телефон/ факс: +7 (8452) 63-33-77
Web-сайт: www.rmk.ru
E-mail: rulon@rmk.ru
Изготовитель
Акционерное общество «АП Саратовский завод резервуарных металлоконструкций» (АО «АП РМК»)ИНН 6453009475
Адрес: 410052, Саратовская область, г. Саратов, проспект им. 50 лет Октября, д. 134
Телефон/ факс: +7 (8452) 63-33-77
Web-сайт: www.rmk.ru
E-mail: rulon@rmk.ru
Испытательный центр
Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ») Адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, офис 51 Телефон: +7 9372834420 Факс +7 (843) 515-00-21 E-mail: trifonovua@mail.ruПравообладатель
Акционерное общество «АП Саратовский завод резервуарных металлоконструкций» (АО «АП РМК»)ИНН 6453009475
Адрес: 410052, Саратовская область, г. Саратов, проспект им. 50 лет Октября, д. 134
Телефон/ факс: +7 (8452) 63-33-77
Web-сайт: www.rmk.ru
E-mail: rulon@rmk.ru
Тип резервуара - стальной вертикальный цилиндрический, номинальной вместимостью 5000 м3.
Принцип действия резервуара основан на заполнении его нефтью или нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуар представляет собой наземный вертикально расположенный стальной сосуд, состоящий из цилиндрической стенки, днища и крыши.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки, расположенные в нижней части резервуара.
Заводской номер резервуара нанесен аэрографическим способом на стенку резервуара.
Резервуар РВС-5000 с заводским номером 11 расположен по адресу: Республика Башкортостан, Благоварский район, п. Первомайский, ул. Ленина, 28, ЛПДС «Языково», Туймазинское НУ, АО «Транснефть - Урал».
Общий вид резервуара РВС-5000 представлен на рисунке 1.
Нанесение знака поверки на средство измерений не предусмотрено.

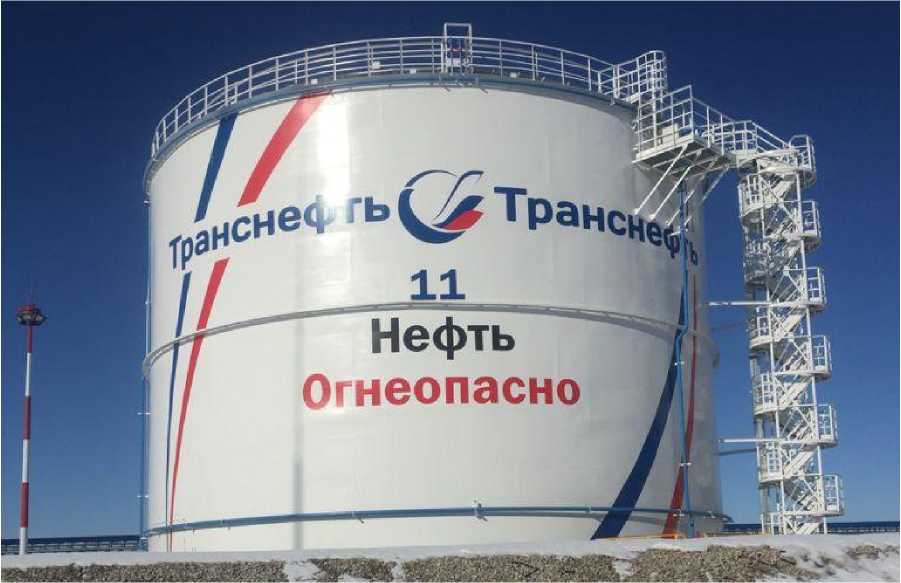

Рисунок 1 - Общий вид резервуара РВС-5000
Пломбирование резервуара РВС-5000 не предусмотрено.
Таблица 3-
Наименование |
Обозначение |
Количество |
Резервуар стальной вертикальный цилиндрический |
РВС-5000 |
1 шт. |
Паспорт |
- |
1 экз. |
Градуировочная таблица |
- |
1 экз. |
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Номинальная вместимость, м3 |
5000 |
Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), % |
±0,10 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации: | |
Температура окружающего воздуха, оС |
от -50 до +50 |
Атмосферное давление, кПа |
от 84,0 до 106,7 |
Средний срок службы, лет, не менее |
50 |
