Номер по Госреестру СИ: 80451-20
80451-20 Резервуар стальной вертикальный цилиндрический теплоизолированный
(РВС-5000)
Назначение средства измерений:
Резервуар стальной вертикальный цилиндрический теплоизолированный РВС -5000 предназначен для измерения объема нефтепродуктов, а также для их приема, хранения и отпуска.
Внешний вид.
Резервуар стальной вертикальный цилиндрический теплоизолированный
Рисунок № 1
Общие сведения
Дата публикации - 24.03.2021
Срок свидетельства -
Номер записи - 179579
ID в реестре СИ - 1384844
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Акционерное общество "АП Саратовский завод резервуарных металлоконструкций" (АО "АП РМК")
Страна - РОССИЯ
Населенный пункт - г. Саратов
Уведомление о начале осуществления предпринимательской деятельности - Да
Представленный отчет состоит из круговой и столбчатой диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок.
На круговой диаграмме показано распределение поверок СИ по разделам областей измерений. Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по разделам областей измерений, существенно превышает объём поверок, загруженных в АРШИН. Это связано с тем, что многие типы СИ входят одновременно в несколько разделов.
Столбчатая диаграмма демонстрирует то же распределение поверок по разделам областей измерений, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 1
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1825 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Резервуар стальной вертикальный цилиндрический теплоизолированный (РВС-5000)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "АП Саратовский завод резервуарных металлоконструкций" (АО "АП РМК")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
79767-20 |
Резервуары стальные вертикальные цилиндрические, РВС-5000 Акционерное общество "АП Саратовский завод резервуарных металлоконструкций" (АО "АП РМК") (РОССИЯ г. Саратов) |
ОТ МП |
5 лет |
|
79852-20 |
Резервуар вертикальный стальной, РВС-400 Акционерное общество "АП Саратовский завод резервуарных металлоконструкций" (АО "АП РМК") (РОССИЯ г. Саратов) |
ОТ МП |
5 лет |
|
79997-20 |
Резервуары стальные вертикальные цилиндрические с понтоном, РВСП-400 Акционерное общество "АП Саратовский завод резервуарных металлоконструкций" (АО "АП РМК") (РОССИЯ г. Саратов) |
ОТ МП |
5 лет |
|
80462-20 |
Резервуар стальной вертикальный цилиндрический, РВС-400 Акционерное общество "АП Саратовский завод резервуарных металлоконструкций" (АО "АП РМК") (РОССИЯ г. Саратов) |
ОТ МП |
5 лет |
|
80453-20 |
Резервуары стальные горизонтальные цилиндрические, РГС-75 Акционерное общество "АП Саратовский завод резервуарных металлоконструкций" (АО "АП РМК") (РОССИЯ г. Саратов) |
ОТ МП |
5 лет |
|
80451-20 |
Резервуар стальной вертикальный цилиндрический теплоизолированный, РВС-5000 Акционерное общество "АП Саратовский завод резервуарных металлоконструкций" (АО "АП РМК") (РОССИЯ г. Саратов) |
ОТ МП |
5 лет |
|
80450-20 |
Резервуары вертикальные стальные цилиндрические, РВС-5000 Акционерное общество "АП Саратовский завод резервуарных металлоконструкций" (АО "АП РМК") (РОССИЯ г. Саратов) |
ОТ МП |
5 лет |
|
81914-21 |
Резервуары вертикальные стальные цилиндрические, РВСП-2000 Акционерное общество "АП Саратовский завод резервуарных металлоконструкций" (АО "АП РМК") (РОССИЯ г. Саратов) |
ОТ МП |
5 лет |
|
82584-21 |
Резервуары стальные вертикальные цилиндрические теплоизолированные, РВС-10000 Акционерное общество "АП Саратовский завод резервуарных металлоконструкций" (АО "АП РМК") (РОССИЯ г. Саратов) |
ОТ МП |
5 лет |
|
82409-21 04.08.2026 |
Резервуары стальные вертикальные цилиндрические, РВС-5000 Акционерное общество "АП Саратовский завод резервуарных металлоконструкций" (АО "АП РМК") (РОССИЯ г. Саратов) |
ОТ МП |
5 лет |
|
82634-21 |
Резервуар стальной вертикальный цилиндрический с понтоном, РВСП-20000 Акционерное общество "АП Саратовский завод резервуарных металлоконструкций" (АО "АП РМК") (РОССИЯ г. Саратов) |
ОТ МП |
5 лет |
|
86437-22 |
Резервуар стальной вертикальный цилиндрический, РВС-5000 Акционерное общество "АП Саратовский завод резервуарных металлоконструкций" (АО "АП РМК") (РОССИЯ г. Саратов) |
ОТ МП |
5 лет |
|
86452-22 |
Резервуар стальной вертикальный цилиндрический, РВСП-20000 Акционерное общество "АП Саратовский завод резервуарных металлоконструкций" (АО "АП РМК") (РОССИЯ г. Саратов) |
ОТ МП |
5 лет |
|
86889-22 |
Резервуар стальной вертикальный цилиндрический теплоизолированный, РВС-5000 Акционерное общество "АП Саратовский завод резервуарных металлоконструкций" (АО "АП РМК") (РОССИЯ г. Саратов) |
ОТ МП |
5 лет |
|
89467-23 |
Резервуар стальной вертикальный цилиндрический, РВСП-3000 Акционерное общество "АП Саратовский завод резервуарных металлоконструкций" (АО "АП РМК") (РОССИЯ г. Саратов) |
ОТ МП |
5 лет |
|
90579-23 |
Резервуар стальной вертикальный цилиндрический с понтоном, РВСП-5000 Акционерное общество "АП Саратовский завод резервуарных металлоконструкций" (АО "АП РМК") (РОССИЯ г. Саратов) |
ОТ МП |
5 лет |
|
91319-24 |
Резервуар стальной вертикальный цилиндрический теплоизолированный, РВС-5000 Акционерное общество "АП Саратовский завод резервуарных металлоконструкций" (АО "АП РМК") (РОССИЯ г. Саратов) |
ОТ МП |
5 лет |
|
93128-24 |
Резервуар стальной вертикальный цилиндрический, РВС-5000 Акционерное общество "АП Саратовский завод резервуарных металлоконструкций" (АО "АП РМК") (РОССИЯ г. Саратов) |
ОТ МП |
5 лет |
|
93832-24 |
Резервуары стальные вертикальные цилиндрические, РВСП-5000 Акционерное общество "АП Саратовский завод резервуарных металлоконструкций" (АО "АП РМК") (РОССИЯ г. Саратов) |
ОТ МП |
5 лет |
|
93849-24 |
Резервуар стальной вертикальный цилиндрический, РВС-5000 Акционерное общество "АП Саратовский завод резервуарных металлоконструкций" (АО "АП РМК") (РОССИЯ г. Саратов) |
ОТ МП |
5 лет |
|
93854-24 |
Резервуары стальные вертикальные цилиндрические, РВСП-3000 Акционерное общество "АП Саратовский завод резервуарных металлоконструкций" (АО "АП РМК") (РОССИЯ г. Саратов) |
ОТ МП |
5 лет |
|
93904-24 |
Резервуар стальной вертикальный цилиндрический, РВС-10000 Акционерное общество "АП Саратовский завод резервуарных металлоконструкций" (АО "АП РМК") (РОССИЯ г. Саратов) |
ОТ МП |
5 лет |
Отчет содержит информацию о юридических лицах - владельцах средств измерений, попадающих в определенные группы СИ (более 10 тыс. групп). Группы средств измерений представляют собой устойчивые словосочетания (1-3 слова) наиболее часто встречающиеся в названиях типов СИ ФГИС АРШИН.
При выборе обратите внимание, что поле select поддерживает множественный выбор с одновременным поиском по выпадающему списку. В скобках после наименования группы СИ приводятся данные о количестве типов СИ в группе.
В сводной таблице приводится следующая информация:
- Владелец СИ (поле необязательное для заполнения поверителями, вводится в произвольной форме)
- наименование СИ (номер в АРШИНЕ, обозначение типа, ссылка на АРШИН)
- наименование организации-производителя и страны производства
- кол-во поверок
- кол-во средств измерений (подсчитывается кол-во уникальных серийных номеров)
- величина интервала между поверками
Кто поверяет Резервуар стальной вертикальный цилиндрический теплоизолированный (РВС-5000)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "МЕТРОКОНТ" (RA.RU.311686) | 2 | 1 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Резервуар стальной вертикальный цилиндрический теплоизолированный (РВС-5000)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта резервуара типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийсведения отсутствуют
Нормативные и технические документы
Нормативные документы, устанавливающие требования к резервуару стальному вертикальному цилиндрическому теплоизолированному РВС-5000Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
Поверка
Поверкаосуществляется по документу МП 0006-2020 «Инструкция. ГСИ. Резервуары стальные вертикальные цилиндрические теплоизолированные РВС-5000, РВС-10000. Методика
поверки», утвержденному ООО «МетроКонТ» 23 июля 2020 г.
Основные средства поверки:
-
- рулетка измерительная металлическая 2-го класса точности Р30Н2Г, с верхним пределом измерений 30 м (регистрационный номер 29631 -05);
-
- рулетка измерительная металлическая типа Р50У2К, с верхним пределом измерений 50 м (регистрационный номер 51171-12);
-
- тахеометр электронный Nikon NPR-332 (регистрационный номер 39639-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке резервуара.
Изготовитель
Акционерное общество «АП Саратовский завод резервуарных металлоконструкций» (АО «АП РМК»)ИНН 6453009475
Адрес: 410052, г. Саратов, проспект им. 50 лет Октября, д. 134
Телефон/ факс: +7 (8452) 63-33-77
Web-сайт: www.rmk.ru
E-mail: rulon@rmk.ru
Заявитель
Акционерное общество «Мурманская ТЭЦ» (АО «Мурманская ТЭЦ»)ИНН 5190141373
Адрес: 183038, г. Мурманск, ул. Шмидта, д.14
Телефон/ факс: +7 (8152) 688-359/ (8152) 473-904
Web-сайт: murmantec.com
E-mail: common@mtec.tgc1.ru
Испытательный центр
Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ») Адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, офис 51 Телефон: +7 9372834420Факс +7 (843) 515-00-21 E-mail: trifonovua@mail.ru
Тип резервуара - стальной вертикальный цилиндрический теплоизолированный, номинальной вместимостью 5000 м3.
Принцип действия резервуара стального вертикального цилиндрического теплоизолированного РВС-5000 основан на заполнении его нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуар представляет собой наземный вертикально расположенный стальной сосуд, состоящий из цилиндрической стенки с наружной теплоизоляцией, днища и крыши.
Заполнение и выдача продукта осуществляется через приемно -раздаточные патрубки, расположенные в нижней части резервуара.
Резервуар РВС-5000 с заводским номером 1 расположен по адресу: г. Мурманск, ул. Фадеев Ручей, 7 котельный цех №1, АО «Мурманская ТЭЦ».

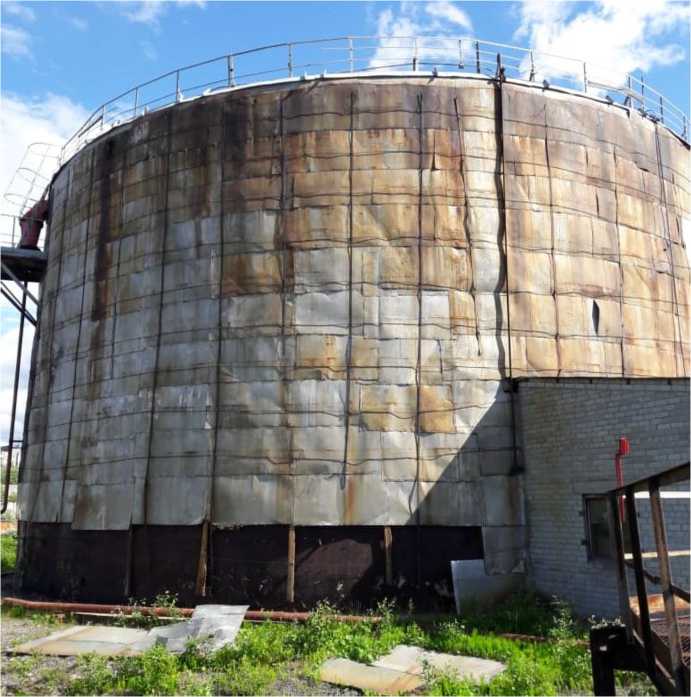

Общий вид резервуара стального вертикального цилиндрического теплоизолированного РВС-5000 представлен на рисунке 1.
Рисунок 1 - Общий вид резервуара РВС-5000
Пломбирование резервуара стального вертикального цилиндрического теплоизолированного РВС-5000 не предусмотрено.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
5000 |
|
Пределы допускаемой относительной погрешности определения вместимости, % |
±0,10 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: | |
|
Температура окружающего воздуха, оС |
от -50 до +50 |
|
Атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Средний срок службы, лет, не менее |
20 |
