Номер по Госреестру СИ: 79852-20
79852-20 Резервуар вертикальный стальной
(РВС-400)
Назначение средства измерений:
Резервуар вертикальный стальной РВС-400 предназначен для измерения объема в зависимости от уровня наполнения, а также приема, хранения и отпуска нефтепродуктов.

Внешний вид.
Резервуар вертикальный стальной
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийотсутствует
Нормативные и технические документы
Нормативные документы, устанавливающие требования к резервуарам вертикальным стальным РВС-400Приказ № 256 от 07.02.2018 г. «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
Поверка
Поверкаосуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
-
- эталонный счетчик жидкости, пределы относительной погрешности ± 0,15 %;
-
- эталонный уровнемер, пределы абсолютной погрешности ± 1 мм;
-
- рулетка измерительная металлическая 2-го класса точности Р20Н2Г, с верхним пределом измерений 20 м, регистрационный № 55464-13.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице резервуара в месте подписи поверителя.
Изготовитель
Акционерное общество «АП Саратовский завод резервуарных металлоконструкций» (АО «АП РМК»)ИНН 6453009475
Адрес: 410052, г. Саратов, проспект 50 лет Октября, д. 134
Телефон (факс): (8452) 63-33-77
E-mail: rulon@rmk.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний им. Б.А. Дубовикова в Саратовской области» (ФБУ «Саратовский ЦСМ им. Б.А. Дубовикова»)Адрес: 410065, г. Саратов, ул. Тверская, 51А
Телефон (факс): (88452) 63 -24-26 Web-сайт: www.gosmera.ru
Email: scsm@gosmera.ru
Конструктивно резервуар представляет собой стальную вертикальную конструкцию цилиндрической формы с днищем и крышей. Цилиндрическая стенка резервуара включает в себя пять цельносварных поясов полистовой сборки. Листы изготовлены из стали СТ3 сп5.
Резервуар вертикальный стальной расположен на площадке ФГКУ «В/ч 44231» Саратовская область, г. Балашов-13. (РВС-400 №2К).
Общий вид резервуара представлен на рисунке 1.

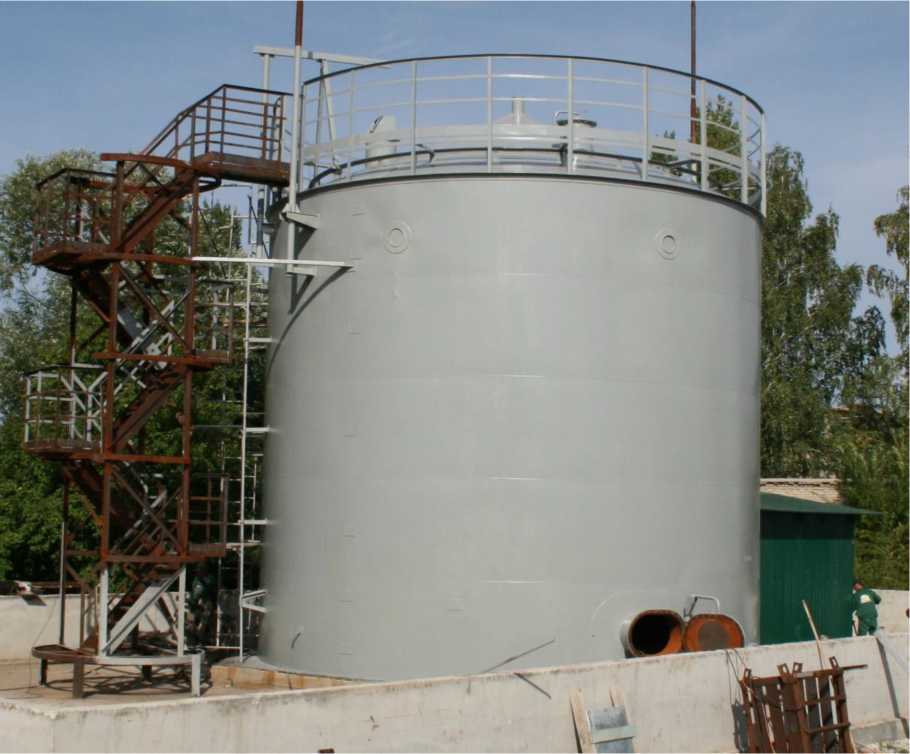

Рисунок 1 - Резервуар вертикальный стальной РВС-400 №2К
Пломбирование резервуара вертикального стального РВС-400 не предусмотрено.
Программное обеспечение отсутствует
Таблица 1 -
Наименование характеристики |
Значение |
РВС-400 | |
Номинальная вместимость, м3 |
400 |
Пределы допускаемой относительной погрешности вместимости резервуара (объемный метод), % |
± 0,25 |
Условия эксплуатации:
|
от минус 40 до плюс 45 от 98,0 до 104,0 |
