Сведения о средстве измерений: 85833-22 Системы измерений количества нефтепродуктов мобильных узлов коммерческого учета нефтепродуктов (МУКУН)

Номер по Госреестру СИ: 85833-22
85833-22 Системы измерений количества нефтепродуктов мобильных узлов коммерческого учета нефтепродуктов (МУКУН)
( )

Назначение средства измерений:
Системы измерений количества нефтепродуктов мобильных узлов коммерческого учета нефтепродуктов (МУКУН) (далее - МУКУН) предназначены для автоматизированных измерений массы нефтепродуктов.

сертификация программного обеспечения
Внешний вид. Системы измерений количества нефтепродуктов мобильных узлов коммерческого учета нефтепродуктов (МУКУН), http://oei-analitika.ru рисунок № 1
Внешний вид.
Системы измерений количества нефтепродуктов мобильных узлов коммерческого учета нефтепродуктов (МУКУН)
Рисунок № 1

Общие сведения

Дата публикации - 14.06.2022
Срок свидетельства - 09.06.2027
Номер записи - 187829
ID в реестре СИ - 1400213
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации,

Производитель

Изготовитель - Общество с ограниченной ответственностью "Автоматизация и Метрология" (ООО "Автоматизация и Метрология")
Страна - РОССИЯ
Населенный пункт - г. Тюмень
Уведомление о начале осуществления предпринимательской деятельности -

Отчет - ET_2 Средства измерений, применяемые в качестве эталонов

График "У кого сколько эталонов (СИ)" имеет несколько уровней вложенности. На первом уровне доступна информация об организациях-владельцах эталонов и количестве эталонов, находящихся у них на балансе. На втором уровне можно посмотреть состав эталонной базы в разрезе видов измерений.

Графики "Возраст парка эталонов" представляют информацию по возрасту (дате производства) и количеству СИ, применяемых в качестве эталонов. Для удобства визуального восприятия временная шкала разбита на 2 интервала (до 1992 года и от 1992 года до н.в.).

На графике "Распределение эталонов по видам измерений" приводится столбчатая диаграмма распределения эталонов по видам измерений. Наименования видов измерений присваивались в зависимости от ГЭП к которому прослеживается каждое конкретное СИ, применяемое в качестве эталона.

"Прослеживаемость к первичным эталонам" служит для оценки измерительных возможностей организаций-владельцев эталонов. По оси OX откладывается информация о количестве эталонов в организации, а по оси OY - кол-во первичных эталонов к которым прослеживаются эталоны организации.

В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 22
Выдано извещений - 0
Кол-во периодических поверок - 20
Кол-во средств измерений - 2
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2022
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№1417 от 2022.06.09 ПРИКАЗ_Об утверждении типов средств измерений (19)

№3211 от 2022.12.19 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (9)

Наличие аналогов СИ: Системы измерений количества нефтепродуктов мобильных узлов коммерческого учета нефтепродуктов (МУКУН) ( )

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "Автоматизация и Метрология" (ООО "Автоматизация и Метрология")

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
85833-22
09.06.2027
 Системы измерений количества нефтепродуктов мобильных узлов коммерческого учета нефтепродуктов (МУКУН),
Общество с ограниченной ответственностью "Автоматизация и Метрология" (ООО "Автоматизация и Метрология") (РОССИЯ г. Тюмень) 		ОТ
МП 		1 год
86177-22
18.07.2027
 Установки поверочные передвижные, УЭМ-01
Общество с ограниченной ответственностью "Автоматизация и Метрология" (ООО "Автоматизация и Метрология") (РОССИЯ г. Тюмень) 		ОТ
МП 		1 год
88809-23
17.04.2028
 Комплексы топливозаправочные , ТЗК-100-АиМ
Общество с ограниченной ответственностью "Автоматизация и Метрология" (ООО "Автоматизация и Метрология") (РОССИЯ г. Тюмень) 		ОТ
МП 		2 года
Отчет - IS_4 Поверки, типы СИ, производители по областям измерений и группам стран

Отчет IS_4 представляет собой инструмент, позволяющий получить подробную информацию о соотношении между импортными и отечественными типами СИ в рамках конкретной области измерений. Отчет позволяет оперативно выделить лидеров рынка в конкретной области измерений, оценить конкурентов, объем поверок и подобрать аналоги из утвержденных типов СИ.
Для построения отчета необходимо выбрать интересующую область измерений, год поиска и нажать кнопку "Далее". Результаты обработки данных представлены таблицей и тремя графиками.

Таблица содержит 3 колонки (отечественные, импортные и недружественные типы СИ). По каждому типу СИ приведены номер в гос. реестре с ссылкой, наименование типа, фирма-производитель, страна, а также, кол-во поверок, выполненных в указанном году. В конце таблице приводится сводная статистика по общему количеству СИ, попавших в каждую из колонок, количеству уникальных производителей и суммарное количество поверок.

В конце отчета приводится 3 интерактивных графика в виде круговых диаграмм, визуализирующих результаты, представленные в таблице. Графики имеют возможность масштабирования и экспорта данных в Exel.

Стоимость 200 руб. или по подписке

Кто поверяет Системы измерений количества нефтепродуктов мобильных узлов коммерческого учета нефтепродуктов (МУКУН) ( )

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "ТЮМЕНСКИЙ ЦСМ"
(RA.RU.311499)		 РСТ
  • Нет модификации
    		•  22 2 20 0 14 0 14

    Стоимость поверки Системы измерений количества нефтепродуктов мобильных узлов коммерческого учета нефтепродуктов (МУКУН) ( )

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение (ПО) МУКУН (ПЛК, АРМ оператора) обеспечивает реализацию функций МУКУН. Метрологические характеристики МУКУН нормированы с учетом влияния ПО. Наименования ПО и идентификационные данные указаны в таблице 1.

    Уровень защиты ПО МУКУН «высокий» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения». Конструкция МУКУН исключает возможность несанкционированного влияния на ПО МУКУН и измерительную информацию.

    Таблица 1 - Идентификационные данные ПО

    Идентификационные данные (признаки)

    Значение

    ПЛК

    АРМ оператора

    Идентификационное наименование ПО

    MUKUN

    MUKUN

    Номер версии (идентификационный номер)

    ПО

    1.0

    1.1

    Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

    -

    -


    Знак утверждения типа

    Знак утверждения типа

    наносится в нижней части титульного листа руководства по эксплуатации и паспорта МУКУН типографским способом, а также на маркировочную табличку методом лазерной маркировки или аппликацией.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в документе «ГСИ. Масса нефтепродуктов. Методика измерений с применением системы измерений количества нефтепродуктов мобильного узла коммерческого учета нефтепродуктов» (свидетельство об аттестации № 01.00257-2013/20909-21 от 21.12.2021).


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

    Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;

    ТУ 2899-011-20401066-2021 «Система измерений количества нефтепродуктов МУКУН. Технические условия».

    Правообладатель

    Общество с ограниченной ответственностью «Автоматизация и Метрология»

    (ООО «Автоматизация и Метрология»)

    ИНН 7203436719

    Юридический адрес: 625031, Россия, г. Тюмень, ул. Таежная, д. 12, офис 103-105.

    Адрес: 625059, Россия, г. Тюмень, ул. 5-я Западная, д. 3.

    Телефон/ факс: +7(3452) 54-81-20

    E-mail: mail@ametrology.ru

    Изготовитель

    Общество с ограниченной ответственностью «Автоматизация и Метрология»
    (ООО «Автоматизация и Метрология»)
    ИНН 7203436719
    Юридический адрес: 625031, Россия, г. Тюмень, ул. Таежная, д. 12, офис 103-105.
    Адрес: 625059, Россия, г. Тюмень, ул. 5-я Западная, д. 3.
    Телефон/ факс: +7(3452) 54-81-20
    E-mail: mail@ametrology.ru

    Испытательный центр

    Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»
    (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)
    Юридический адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
    Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а» Телефон: +7(843) 272-70-62
    Факс: +7(843)272-00-32
    E-mail: office@vniir.org

    Правообладатель

    Общество с ограниченной ответственностью «Автоматизация и Метрология»
    (ООО «Автоматизация и Метрология»)
    ИНН 7203436719
    Юридический адрес: 625031, Россия, г. Тюмень, ул. Таежная, д. 12, офис 103-105.
    Адрес: 625059, Россия, г. Тюмень, ул. 5-я Западная, д. 3.
    Телефон/ факс: +7(3452) 54-81-20
    E-mail: mail@ametrology.ru

    Принцип действия МУКУН основан на использовании прямого метода динамических измерений массы нефтепродуктов с применением счетчиков-расходомеров массовых. Выходные электрические сигналы от счетчика-расходомера массового поступают на соответствующие входы системы обработки информации, которая преобразует их в значения массы нефтепродуктов.

    МУКУН представляет собой измерительный комплекс, спроектированный и изготовленный из компонентов серийного отечественного и импортного производства. Монтаж и наладка МУКУН осуществляется в соответствии с проектной документацией на МУКУН и эксплуатационными документами на ее компоненты.

    В зависимости от комплектации в состав технологического блока могут входить следующие средства измерений утвержденных типов:

    • - счетчик-расходомер массовый Micro Motion модели CMF300, тип зарегистрирован в Федеральном информационном фонде по обеспечению единства измерений (далее - рег.) № 45115-16;

    • - счетчики-расходомеры массовые Штрай-масс, рег. № 70629-18;

    • - счетчики-расходомеры массовые кориолисовые ЭМИС-МАСС 260, рег № 77657-20;

    • - счётчики-расходомеры массовые ЭЛМЕТРО-Фломак, рег. № 47266-16;

    • - счетчики-расходомеры кориолисовые КТМ РуМАСС, рег. № 83825-21;

    • - датчик давления Метран-150 модели 150TG, рег. № 32854-13;

    • - датчики давления ЭМИС-БАР, рег. № 72888-18;

    • - датчики давления PIEZUS, рег. № 83205-21;

    • - термопреобразователь сопротивления серии 90 модификации ТС 902820, рег. № 6830217;

    • - термопреобразователи универсальные ТПУ 0304, рег. № 50519-17;

    • - преобразователи температуры Метран-280, Метран-280-Ех, рег. № 23410-13;

    • - датчики температуры ТСМТ, ТСПТ, ТСМТ Ех, ТСПТ Ех, рег. № 75208-19;

    • - влагомер нефти поточный УДВН-1пм, рег. № 14557-15;

    • - термометры и манометры для местной индикации и контроля температуры и давления.

    В зависимости от комплектации в состав системы сбора, обработки информации и управления могут входить:

    - система управления модульная B&R X20, рег. № 57232-14;

    - системы ввода-вывода распределенные Fastwel I/O, рег. № 58557-14;

    - контроллеры логические программируемые ПЛК 200, рег. № 84822-22;

    - модули аналогового ввода МВ210-101, рег. №76920-19;

    • - автоматизированное рабочее место (далее - АРМ) оператора. Вспомогательные устройства и технические средства:

    • - фильтр тонкой очистки;

    • - запорная и регулирующая арматура.

    Заводской номер МУКУН указывается в паспорте МУКУН типографским способом и на маркировочной табличке методом лазерной маркировки или аппликацией. Формат нанесения заводского номера - числовой. Маркировочная табличка крепится на двери блок-бокса МУКУН. Знак поверки наносится на свидетельство о поверке МУКУН при его оформлении.

    Пломбирование МУКУН не предусмотрено.

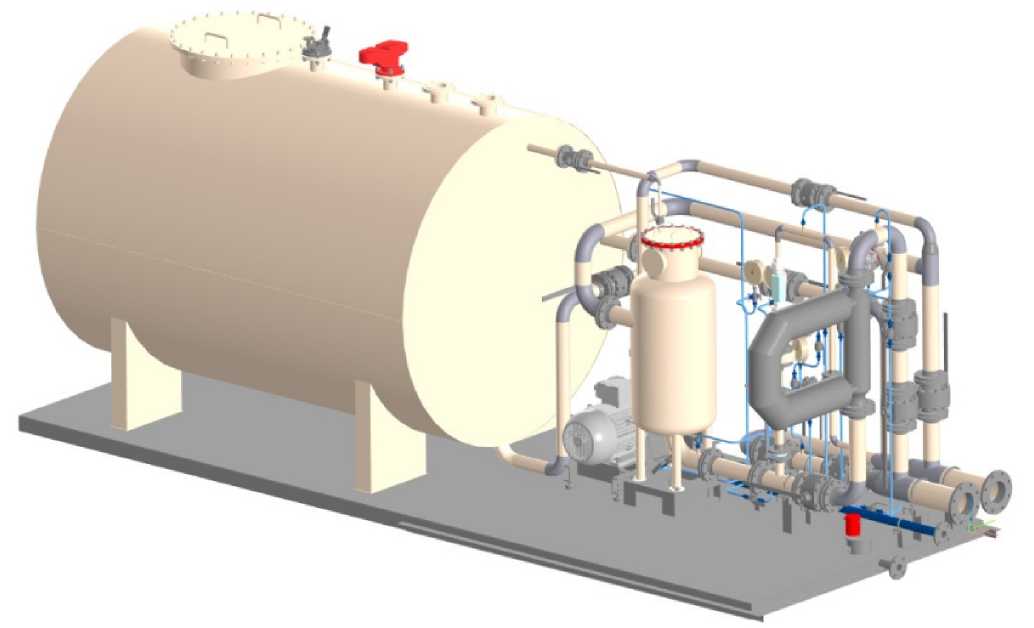

    Внешний вид МУКУН приведен на рис. 1.

    Внешний вид. Системы измерений количества нефтепродуктов мобильных узлов коммерческого учета нефтепродуктов (МУКУН) ( ), http://oei-analitika.ru

    Рисунок 1 - Внешний вид МУКУН


    Комплектность МУКУН приведена в таблице 4.

    Таблица 4 - Комплектность МУКУН

    Наименование

    Обозначение

    Система измерений количества нефтепродуктов мобильных узлов коммерческого учета нефтепродуктов (МУКУН)

    Руководство по эксплуатации

    2899-011 -20401066-2021 РЭ

    Паспорт

    2899-011 -20401066-2021 ПС

    Руководство АРМ оператора

    2899-011-20401066-2021 РО


    Метрологические и основные технические характеристики МУКУН, включая показатели точности и физико-химические свойства измеряемой среды, приведены в таблицах 2, 3.

    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон измерений расхода, т/ч

    от 10 до 150

    Пределы допускаемой относительной погрешности измерений массы нефтепродукта, %

    ±0,25

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Измеряемая среда

    нефтепродукты (бензин, топливо для реактивных двигателей, дизельное топливо)

    Диапазон температуры измеряемой среды, °С

    от -15 до +40

    Давление измеряемой среды, МПа, не более

    1,6

    Кинематическая вязкость, мм2/с (сСт)

    от 0,6 до 5,0

    Плотность нефтепродуктов, кг/м3

    от 700 до 900

    Режим работы МУКУН

    периодический

    Параметры электрического питания:

    • - напряжение переменного тока, В

    • - частота переменного тока, Г ц

    380±38 (трехфазное),

    220±22 (однофазное) 50±1

    Продолжение таблицы 3

    Наименование характеристики

    Значение

    Климатические условия эксплуатации:

    - температура окружающего воздуха, °С

    от -60 до +40

    - относительная влажность окружающего воздуха, %, не более

    85

    - атмосферное давление, кПа, не более

    от 84 до 106,7

    Срок службы, лет, не менее

    10
