Принцип действия установок основан на воспроизведении единиц массы и объема жидкости в потоке, массового и объемного расходов жидкости, создаваемых при помощи системы создания и стабилизации расхода жидкости, системы регулирования расхода жидкости, средств измерений температуры и давления жидкости, автоматизированной системы измерений, управления и контроля и измерении расхода и количества жидкости в потоке средствами измерений.

Установки состоят из средств измерений массы и объема жидкости в потоке, массового и объемного расходов жидкости, температуры и давления жидкости, системы хранения и подготовки жидкости, системы создания и стабилизации расхода жидкости, системы регулирования расхода жидкости, автоматизированной системы измерений, управления и контроля, трубной обвязки с запорно-регулирующей арматурой.

В качестве средств измерений массы и объема жидкости в потоке, массового и объемного расходов жидкости в составе установок применяются расходомеры (в том числе счетчики жидкости, расходомеры-счетчики жидкости, счетчики-расходомеры жидкости, преобразователи массового и объемного расхода жидкости) следующих изготовителей: «Technologias de Flujo», «Emerson Process Management Flow Technologies», «Emerson Process Management Flow B.V.», «Emerson Process Management / Micro Motion Inc.», «Emerson SRL», «Micro Motion Inc.», «F-R Tecnologias de Flujo, S.A. de C.V.», «Emerson Process Management Flow Technologies Co., Ltd.», АО «Промышленная группа «Метран», «Fisher-Rosemount», «Endress+Hauser Flowtec AG», «Endress+Hauser GmbH + Co. KG», «Endress+Hauser», ООО «ЭлМетро Групп», ЗАО «Электронные и механические измерительные системы».

В качестве средств измерений температуры в составе установок применяются преобразователи температуры (термопреобразователи, измерительные преобразователи, термосопротивления, преобразователи сопротивления) следующих изготовителей: «Emerson Process Management / Rosemount Temperature GmbH», «Rosemount, Inc», «Fisher-Rosemount», «Beijing Rosemount Far East Instrument Co., Ltd.», «Emerson Process Management GmbH & Co. OHG», «Emerson Process Management Asia Pacific Pte Ltd.», «Fisher-Rosemount MFG GmbH & Co. OHG», «Fisher-Rosemount Singapore Pte Ltd.», АО «Промышленная группа «Метран», «JUMO GmbH & Co. KG», ООО Фирма «ЮМО», «Jumo Mess - und Regeltechnik AG», Обособленное подразделение «ЮМО-ТЕРМ» ООО Фирмы «ЮМО», ООО НИИ «ЭЛЕМЕР».

В качестве средств измерений давления в составе установок применяются преобразователи давления измерительные (датчики давления) изготовителей: «Rosemount, Inc», «Fisher-Rosemount», «Beijing Rosemount Far East Instrument Co., Ltd.», «Emerson Process Management GmbH & Co. OHG», «Emerson Process Management Asia Pacific Pte Ltd.», «Fisher-Rosemount MFG GmbH & Co. OHG», «Fisher-Rosemount Singapore Pte Ltd.», АО «Промышленная группа «Метран», ЗАО «Электронные и механические измерительные системы» ООО НПП «ЭЛЕМЕР», «Yokogawa Electric Corporation», «Yokogawa Electric China Co., Ltd.».

Жидкость, посредством системы создания и регулирования расхода жидкости из системы хранения и подготовки жидкости, подается в гидравлический тракт рабочего контура установки, проходит через поверяемое средство измерений, средства измерений давления и температуры жидкости, счетчики-расходомеры установок и далее направляется обратно в систему хранения и подготовки жидкости. Автоматизированная система измерений, управления и контроля управляет работой установки, собирает, обрабатывает и сравнивает полученные значения по показаниям поверяемых средств измерений и средств измерений установки.

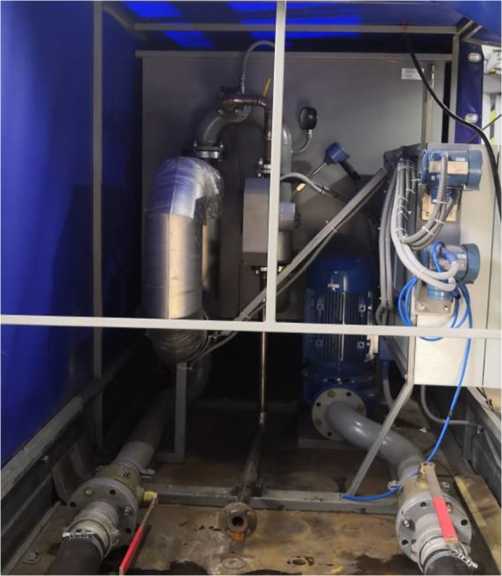

Общий вид установок представлен на рисунке 1. Цвет, габаритные размеры и взаимное расположение элементов конструкции могут отличаться согласно конструкторской документации.

Рисунок 1 - Общий вид установок поверочных передвижных УЭМ-01

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки приведены на рисунке 2.

Пломбировка установки осуществляется с помощью свинцовой (пластмассовой) пломбы и проволоки, которой пломбируются фланцевые соединения расходомеров установки, с нанесением знака поверки на пломбу.

Места пломбирования

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

Заводской номер в цифровом виде наносится на маркировочную табличку, закрепленную на емкости для хранения жидкости, методом лазерной гравировки

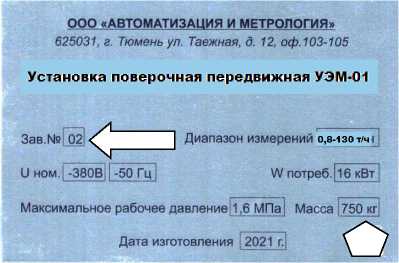

Обозначения мест нанесения знака утверждения типа и заводского номера представлены на рисунке 3.

Рисунок 3 - Обозначения мест нанесения знака утверждения типа и заводского номера

Таблица 4 -

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики
