Номер по Госреестру СИ: 85666-22
85666-22 Вискозиметры ротационные
(LAMY RHEOLOGY)
Назначение средства измерений:
Вискозиметры ротационные LAMY RHEOLOGY (далее - вискозиметры) предназначены для измерений динамической вязкости жидкости в лабораторных условиях.
Внешний вид.
Вискозиметры ротационные

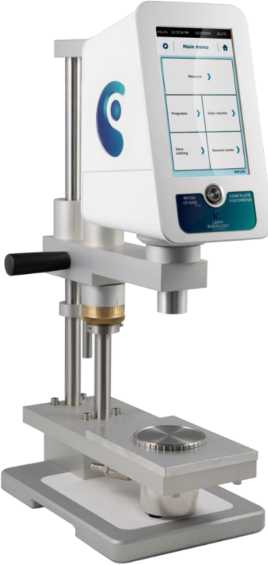

Рисунок № 1
Внешний вид.
Вискозиметры ротационные

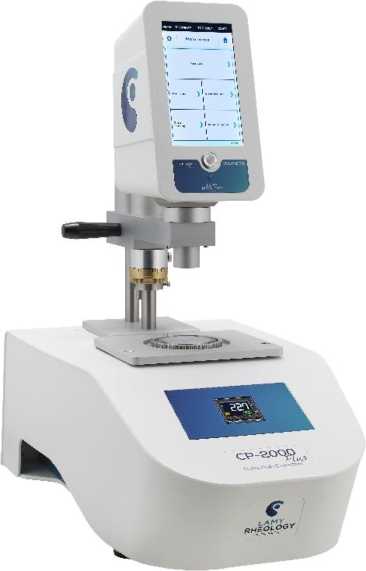

Рисунок № 2
Внешний вид.
Вискозиметры ротационные

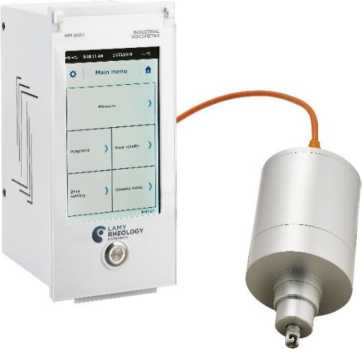

Рисунок № 3
Внешний вид.
Вискозиметры ротационные

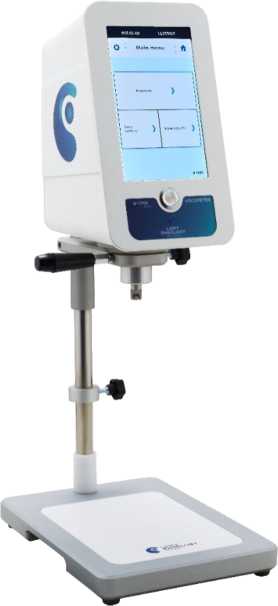

Рисунок № 4
Внешний вид.
Вискозиметры ротационные

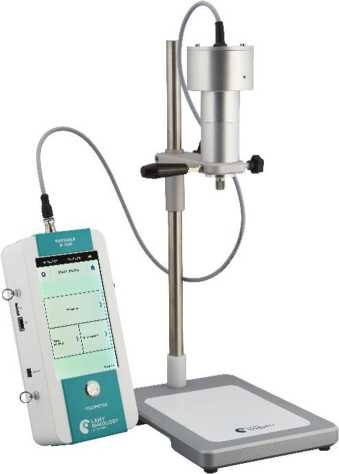

Рисунок № 5

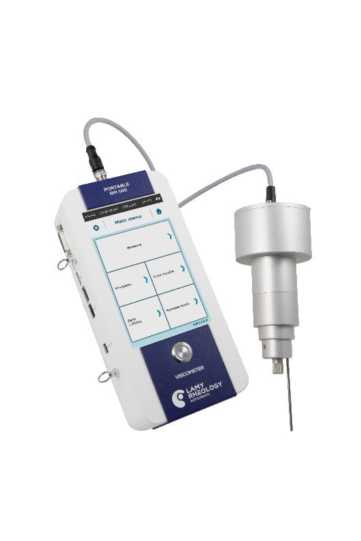

Внешний вид.
Вискозиметры ротационные
Рисунок № 6
Внешний вид.
Вискозиметры ротационные
Рисунок № 7
Внешний вид.
Вискозиметры ротационные

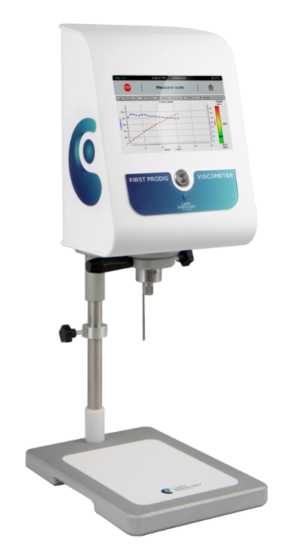

Рисунок № 8

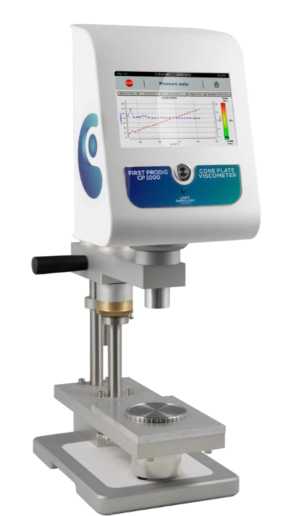

Внешний вид.
Вискозиметры ротационные
Рисунок № 9
Внешний вид.
Вискозиметры ротационные

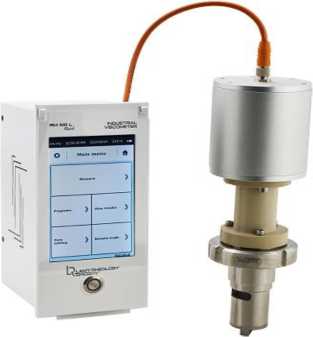

Рисунок № 10
Программное обеспечение
Вискозиметры оснащены встроенным программным обеспечением (ПО) V1.x, и автономным ПО «RHEOTEX» под управлением операционной системой Windows персонального компьютера, позволяющим проводить настройку вискозиметров и контролировать процесс измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на принтер.
Идентификационные данные ПО вискозиметров приведены в таблице 1.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
аблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение | |
Встроенное |
Автономное | |
Идентификационное наименование ПО |
V1.x |
RHEOTEX |
Номер версии (идентификационный номер) ПО |
не ниже V1.20210506 xxxxxx |
не ниже V2.1 |
Влияние ПО учтено при нормировании метрологических характеристик средства измерения.
Знак утверждения типа
Знак утверждения типа наноситсяна титульный лист руководства по эксплуатации и на корпус вискозиметра типографским способом. Место нанесения знака утверждения приведено на рисунке 2.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в главе 3 руководства по эксплуатации «Вискозиметры ротационные LAMY RHEOLOGY»
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измерений Государственная поверочная схема для средств измерений вязкости жидкостей, утвержденная Приказом Росстандарта от 05.11.2019 № 2622
Стандарт предприятия
Правообладатель
LAMY RHEOLOGY, Франция
Адрес: 11 A, Rue des Aulnes, 69410 Champagne au Mont d'Or
Телефон: 33-(0)4-78-08-54-06
Факс: 33-(0)4-78-08-69-44
Web-сайт: www.lamyrheology.com
E-mail: contact@lamyrheology.com
Изготовитель
LAMY RHEOLOGY, Франция
Адрес: 11 A, Rue des Aulnes, 69410 Champagne au Mont d'Or
Телефон: 33-(0)4-78-08-54-06
Факс: 33-(0)4-78-08-69-44
Web-сайт: www.lamyrheology.com
Е-mail: contact@lamyrheology.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, Россия, Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Правообладатель
LAMY RHEOLOGY, Франция
Адрес: 11 A, Rue des Aulnes, 69410 Champagne au Mont d'Or
Телефон: 33-(0)4-78-08-54-06
Факс: 33-(0)4-78-08-69-44
Web-сайт: www.lamyrheology.com
E-mail: contact@lamyrheology.com
Принцип действия вискозиметров основан на измерении крутящего момента двигателя (напряжение сдвига), необходимого для поддержания заданной скорости сдвига в измерительной системе, заполненной исследуемым образцом. Крутящий момент является величиной, пропорциональной вязкости исследуемого образца.
Конструктивно вискозиметры состоят из измерительной головки, термостатирующего устройства (зависит от модификации), измерительной системы (согласно заказу).
Вискозиметры выпускаются в следующих модификациях: B-ONE, B-ONE LR, FIRST, FIRST LR, FIRST PRO, FIRST PRO LR, FIRST PRODIG, FIRST PRODIG LR, FIRST PRODIG CP1000, RM100, RM100 CP1000, RM100 CP2000, PORTABLE B-ONE, PORTABLE RM100, RM100i, RM100L, которые отличаются диапазонами измерений динамической вязкости, наличием или отсутствием термостатирующего устройства, набором измерительных систем.
Измерительная головка (блок управления у модификаций) RM100i, RM100L, PORTABLE RM100 и PORTABLE B-ONE оснащена 7-дюймовым цветным сенсорным экраном, с которого ведется управление функциями измерений и на котором отображаются результаты измерений. Измерительные системы представляют собой шпиндели различной геометрии, что позволяет решать различные измерительные задачи.
Алюминиевый кронштейн оснащен ручкой для затяжки, которая позволяет поддерживать высоту измерительной головки и рукоятки для удобства использования. Возможно два исполнения кронштейна штатива: стандартное и с зубчатой рейкой.
Термостатирующие устройства CP1000 и CP2000 регулируют температуру образца. Оснащены дисплеем / регулятором (программатором для некоторых моделей) фирмы OMRON.
Общий вид вискозиметров приведен на рисунке 1.
Знак поверки наносится на свидетельство о поверке (при его оформлении).
Заводской номер наносится на заднюю сторону вискозиметра (рисунок 2) методом трафаретной печати.
Пломбирование вискозиметров не предусмотрено.
а)
б)
в)
г)
д)
з)
ж)
и)
к)
Рисунок 1 - Общий вид вискозиметров:
а - модификации RM100 CP1000; б - модификации RM100 CP2000; в -модификации RM100i, г - модификации B-ONE (LR); д - модификации PORTABLE B-ONE, е - модификации PORTABLE RM100, ж - модификации FIRST (LR)/ FIRST PRO (LR) / RM100, з - модификации FIRST PRODIG (LR), и -модификации FIRST PRODIG CP1000, к - модификации RM100L
Fr'w^51325w "“"’France C[

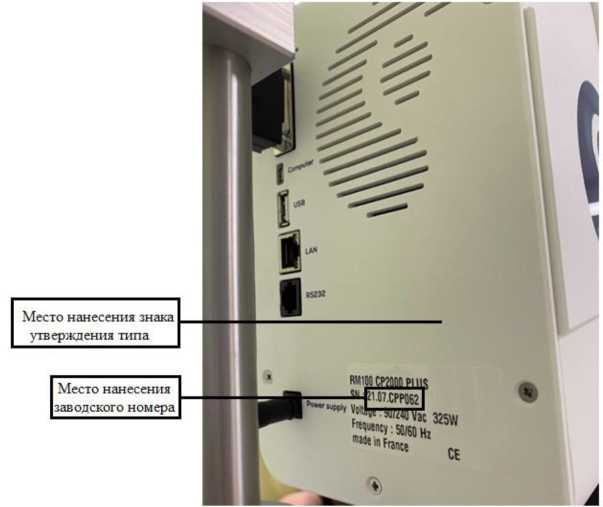

Место нанесения знака утверждения типа
Место нанесения заводского номера
Рисунок 2 - Маркировка вискозиметра
Таблица 6 - Комплектность вискозиметров
Наименование |
Обозначение |
Количество |
Вискозиметр ротационный |
LAMY RHEOLOGY |
1 шт. |
Термостатирующее устройство |
- |
1 шт. (зависит от модификации) |
Комплект измерительной системы |
- |
не менее 1 шт. (по заказу) |
Программное обеспечение |
RHEOTEX |
1 USB-флеш-накопитель (по заказу) |
Руководство по эксплуатации |
- |
1 экз. |
Таблица 2 - Метрологические характеристики для модификаций FIRST (LR)/ FIRST PRO (LR)/ FIRST PRODIG (LR), FIRST PRODIG CP1000,
RM100 CP1000, RM100 CP2000, B-ONE (LR)
Наименование характеристики |
Значение для модификации | |||||
FIRST (LR)/ FIRST PRO (LR) |
FIRST PRODIG (LR) |
FIRST PRODIG CP1000 |
RM100 CP1000 |
RM100 CP2000 |
B-ONE (LR) | |
Диапазон показаний динамической вязкости, мПа^с |
от 1 до 22 000 000 (LR) ' от 200 до 240 000 000 !) |
от 3 до 800 000 000 !) |
от 1 до 190 000 000 0 |
от 1 до 22 000 000 (LR)1) от 40 до 240 000 000 0 | ||
Диапазон измерений динамической вязкости, мПа^с |
от 1 до 100 000 (LR)' от 200 до 100 000 !) |
от 1 до 100 000 (LR)' от 200 до 100 000 ' |
от 1 до 100 000 0 |
от 1 до 100 000 0 |
от 1 до 100 000 (LR) ' от 40 до 100 000 1)1 | |
Диапазон показаний температуры, оС |
от -100 до +300 |
от -20 до +300 2) |
- | |||
Диапазон измерений температуры, оС |
от -20 до +150 |
- | ||||
Пределы допускаемой абсолютной погрешности измерений температуры, оС |
±0,2 |
- | ||||
Пределы допускаемой приведенной погрешности вискозиметра (приведена к верхнему значению диапазона измерений), % 2): | ||||||
- в диапазоне значений температуры от -20 оС до +5 оС включ., |
±3 | |||||
- в диапазоне значений температуры св. +5 оС до +100 оС включ., |
±1 | |||||
- в диапазоне значений температуры св. +100 оС до +150 оС |
±3 |
Продолжение таблицы 2___________________________________________________________________________________________________
-
1) приведен наибольший диапазон измерений для данной модификации. В зависимости от комплекта измерительных систем диапазон может быть меньше указанного, фактическое значение приводится в РЭ.
-
2) температурный диапазон зависит от системы термостатирования.
Таблица 3 - Метрологические характеристики для RM100, RM100i, RM100L, PORTABLE RM100, PORTABLE B-ONE
Наименование характеристики |
Значение для модификации | ||||
RM100 |
RM100i |
RM100L |
PORTABLE RM100 |
PORTABLE B-ONE | |
Диапазон показаний динамической вязкости, мПах |
от 1 до 780 000 000 ' |
от 5 до 670 000 0 |
от 1 до 240 000 0 |
от 15 до 240 000 !) | |
Диапазон измерений динамической вязкости, мПах |
от 1 до 100 000 ' |
от 5 до 100 000 ' |
от 1 до 100 000 ' |
от 15 до 100 000 !) | |
Диапазон показаний температуры, оС |
от -100 до +300 |
- | |||
Диапазон измерений температуры, оС |
от -20 до +150 |
- | |||
Пределы допускаемой абсолютной погрешности измерений |
±0,2 | ||||
температуры, оС | |||||
Пределы допускаемой приведенной погрешности вискозиметра | |||||
(приведена к верхнему значению диапазона измерений), % 2): | |||||
- в диапазоне значений температуры от -20 оС до +5 оС включ., |
±3 | ||||
- в диапазоне значений температуры св. +5 оС до +100 оС включ., |
±1 | ||||
- в диапазоне значений температуры св. +100 оС до +150 оС |
±3 |
-
1) приведен наибольший диапазон измерений для данной модификации. В зависимости от комплекта измерительных систем диапазон может быть меньше указанного, фактическое значение приводится в РЭ.
-
2) температурный диапазон зависит от системы термостатирования.
Таблица 4 - Основные технические характеристики для модификаций FIRST (LR)/ FIRST PRO(LR)/ FIRST PRODIG (LR), FIRST PRODIG
CP1000, RM100 CP1000, RM100 CP2000, B-ONE (LR)
Наименование характеристики |
Значение для модификации | ||||||
FIRST (LR)/ FIRST PRO (LR) |
B-ONE (LR) |
FIRST PRODIG (LR) |
FIRST PRODIG CP1000 |
RM100 CP1000 |
RM100 CP2000 | ||
Диапазон частот вращения, об/мин |
от 0,3 до 250 |
от 0,3 до 1500 | |||||
Диапазон крутящего момента, мН^м |
от 0,005 до 0,8 (LR) от 0,05 до 13 |
от 0,05 до 30 | |||||
Масса вискозиметра, кг, не более |
6,7 |
14,0 |
22,0 | ||||
Габаритные размеры измерительной головки, мм, не более - высота |
230 |
270 |
700 | ||||
550 | |||||||
- ширина |
130 |
200 |
200 |
340 | |||
- длина |
180 |
160 |
320 |
610 | |||
Параметры электрического питания: | |||||||
- напряжение переменного тока, В |
от 90 до 240 | ||||||
- частота переменного тока, Гц |
от 50 до 60 | ||||||
Условия эксплуатации: | |||||||
- диапазон температуры окружающего воздуха, °С |
от +5 до +40 | ||||||
- диапазон относительной влажности воздуха, % |
от 5 до 80 | ||||||
Средняя наработка до отказа, ч |
35000 | ||||||
Срок службы, лет, не менее |
10 |
Таблица 5 - Основные технические характеристики для модификаций RM100, RM100i, RM100L, PORTABLE RM100 и PORTABLE B-ONE
Наименование характеристики |
Значение для модификации | ||||
RM100 |
RM100i |
RM100L |
PORTABLE RM100 |
PORTABLE B-ONE | |
Диапазон частот вращения, об/мин |
от 0,3 до 1500 |
от 0,3 до 250 | |||
Диапазон крутящего момента, мН^м |
от 0,05 до 30 |
от 0,05 до 13 | |||
Масса вискозиметра, кг, не более |
6,7 |
3 |
4 |
2 |
2 |
Габаритные размеры измерительной головки (блока | |||||
управления), мм, не более | |||||
- высота |
230 |
260 | |||
- ширина |
130 |
120 | |||
- длина |
180 |
140 | |||
- диаметр измерительной головки |
- |
95 |
100 |
90 | |
Параметры электрического питания: | |||||
- напряжение переменного тока, В |
от 90 до 240 | ||||
- частота переменного тока, Гц |
от 50 до 60 | ||||
Условия эксплуатации: | |||||
- диапазон температуры окружающего воздуха, °С |
от +5 до +40 | ||||
- диапазон относительной влажности воздуха, % |
от 5 до 80 | ||||
Средняя наработка до отказа, ч |
35000 | ||||
Срок службы, лет |
10 |
