Номер по Госреестру СИ: 95594-25
95594-25 Анализаторы текстуры
(TX)
Назначение средства измерений:
Анализаторы текстуры ТХ (далее - анализаторы) предназначены для измерений силы сжатия или растяжения при проведении механических испытаний образцов.

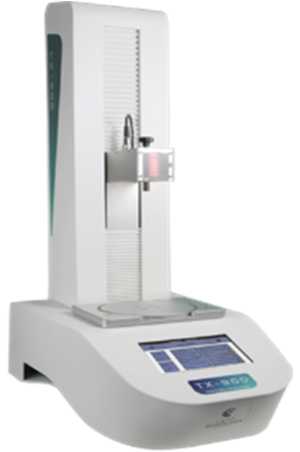

Внешний вид.
Анализаторы текстуры
Рисунок № 1

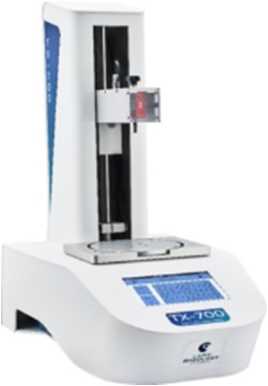

Внешний вид.
Анализаторы текстуры
Рисунок № 2
Внешний вид.
Анализаторы текстуры
Рисунок № 3
Общие сведения
Дата публикации - 09.06.2025
Срок свидетельства - 02.06.2030
Номер записи - 197392
ID в реестре СИ - 1425991
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ТХ-700,
Производитель
Изготовитель - LAMY RHEOLOGY
Страна - ФРАНЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет «MM_1. Реестр аттестованных методик измерений (МВИ, ФГИС «Аршин»)» предназначен для быстрого просмотра и анализа карточек МВИ: номера в реестре, даты публикации и свидетельства, статус, сведения об аттестующей организации и разработчике, а также ключевые параметры измерений (величина, диапазоны, погрешность). Таблица по умолчанию отсортирована по самым свежим записям и показывает до 3000 строк.
В верхней части доступны гибкие фильтры. Текстовые поля позволяют искать по подстроке в названии методики, назначении и методе измерений. Множественный выбор (multiselect) доступен для аттестующих организаций и их номеров аккредитации, разработчиков, реестровых номеров, разделов реестра, видов измерений и статусов. Отбор можно сузить по году свидетельства, а также по городу аттестующей организации и разработчика. Все фильтры комбинируются между собой.
В таблице клик по номеру в реестре открывает карточку на сайте ФГИС «Аршин». Контактные поля (телефон, e-mail) отображаются при наличии, что упрощает коммуникацию с участниками. Если нужная запись не попала в текущую выборку (из-за лимита строк), уточните фильтры или измените условия отбора — список обновится мгновенно.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1056 от 2025.06.02 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Анализаторы текстуры (TX)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений LAMY RHEOLOGY
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
85666-22 26.05.2027 |
Вискозиметры ротационные, LAMY RHEOLOGY LAMY RHEOLOGY (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
85617-22 23.05.2027 |
Реометры ротационные, LAMY RHEOLOGY LAMY RHEOLOGY (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
95594-25 02.06.2030 |
Анализаторы текстуры, TX LAMY RHEOLOGY (ФРАНЦИЯ ) |
ОТ МП |
1 год |
Отчет "Количество поверок средств измерений в ФГИС АРШИН по областям измерений" состоит из круговой и столбчатых диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок.
На круговой диаграмме показано распределение поверок средств измеренйи по следующим областямизмерений:
- БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ
- ВИБРО АКУСТИЧЕСКИЕ ИЗМЕРЕНИЯ
- ИЗМЕРЕНИЯ ВРЕМЕНИ И ЧАСТОТЫ
- ИЗМЕРЕНИЯ ГЕОМЕТРИЧЕСКИХ ВЕЛИЧИН
- ИЗМЕРЕНИЯ ДАВЛЕНИЯ, ВАКУУМНЫЕ ИЗМЕРЕНИЯ
- ИЗМЕРЕНИЯ МЕХАНИЧЕСКИХ ВЕЛИЧИН
- ИЗМЕРЕНИЯ ПАРАМЕТРОВ ПОТОКА, РАСХОДА, УРОВНЯ, ОБЪЕМА ВЕЩЕСТВ
- ИЗМЕРЕНИЯ ФИЗИКО-ХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ
- ИЗМЕРЕНИЯ ХАРАКТЕРИСТИК ИОНИЗИРУЮЩИХ ИЗЛУЧЕНИЙ И ЯДЕРНЫХ КОНСТАНТ
- ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН
- ИЗМЕРИТЕЛЬНЫЕ СИСТЕМЫ (ИС) И ЭЛЕМЕНТЫ ИС
- ОПТИЧЕСКИЕ И ОПТИКО-ФИЗИЧЕСКИЕ ИЗМЕРЕНИЯ
- РАДИОЭЛЕКТРОННЫЕ ИЗМЕРЕНИЯ
- СИ БИОАНАЛИЗА
- СИ В СИСТЕМАХ СВЯЗИ
- СИ ДЛЯ НАНОИНДУСТРИИ
- СИ МЕДИЦИНСКОГО НАЗНАЧЕНИЯ
- СИ НЕРАЗРУШАЮЩЕГО КОНТРОЛЯ
- СИ ПАРАМЕТРОВ СОСТОЯНИЯ ЗЕМЛИ
- СИ СЛУЖБ ЭКОЛОГИИ
- СИ ХАРАКТЕРИСТИК СРЕДСТВ ТРАНСПОРТА
- СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ
- ТЕПЛОФИЗИЧЕСКИЕ И ТЕМПЕРАТУРНЫЕ ИЗМЕРЕНИЯ
Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по областям измерений превышает объём поверок имеющихся в АРШИН. Это связано с тем, что некоторые типы СИ входят одновременно в несколько областей измерений.
Столбчатая диаграмма демонстрирует то же распределение поверок по областям измерений, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Кто поверяет Анализаторы текстуры (TX)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Анализаторы текстуры (TX)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
В анализаторах используется встроенное ПО, которое выполняет функции по сбору, обработке, хранению, представлению и передаче измерительной информации.
Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «средний». Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ТХ |
|
Номер версии (идентификационный номер) ПО |
V1.20ххxxxx |
|
Цифровой идентификатор ПО** |
- |
|
* Обозначение «х» не относится к метрологически значимому ПО и может принимать любые значения | |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и в виде наклейки на маркировочной табличке на задней стороне нагрузочной рамы.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Выполнение измерений» руководства по эксплуатации «Анализаторы текстуры ТХ. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений Государственная поверочная схема для средств измерений силы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498;
Стандарт предприятия LAMY RHEOLOGY.
ПравообладательLAMY RHEOLOGY, Франция
Адрес: 11 A, rue des Aulnes, 69410 Champagne au Mont d'Or, France Телефон: +33(0)478-08-54-06
E-mail: contact@lamyrheology.com
Web-сайт: www.lamyrheology.com
Изготовитель
LAMY RHEOLOGY, ФранцияАдрес: 11 A, rue des Aulnes, 69410 Champagne au Mont d'Or, France Телефон: +33(0)478-08-54-06
E-mail: contact@lamyrheology. com
Web-сайт: www.lamyrheology.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И. Менделеева»)Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: (812) 251-76-01
E-mail: info@vniim.ru
Web-сайт: www.vniim.ru
Правообладатель
LAMY RHEOLOGY, ФранцияАдрес: 11 A, rue des Aulnes, 69410 Champagne au Mont d'Or, France Телефон: +33(0)478-08-54-06
E-mail: contact@lamyrheology.com
Web-сайт: www.lamyrheology.com
Принцип действия заключается в преобразовании тензорезисторным датчиком силы, воздействующей на образец, в электрический сигнал, изменяющийся пропорционально этой силе. Электрический сигнал передаётся в контроллер и результаты измерений в единицах силы отображаются на дисплее.
Анализаторы состоят из нагружающего устройства и системы управления, которые обеспечивают измерения силы при испытаниях образцов. Нагружающее устройство состоит из нагрузочной рамы, тензорезисторного датчика, подвижной траверсы. Система управления состоит из датчиков положения, блока управления для обработки измерительной информации и управления нагружающим устройством.
К настоящему типу средств измерений относятся анализаторы текстуры следующих вариантов исполнения ТХ-700, ТХ-900, которые отличаются друг от друга габаритными размерами и массой.
Модификации анализаторов отличаются пределами измерений, в зависимости от установленного датчика. Заводской номер датчика указывается в руководстве по эксплуатации.

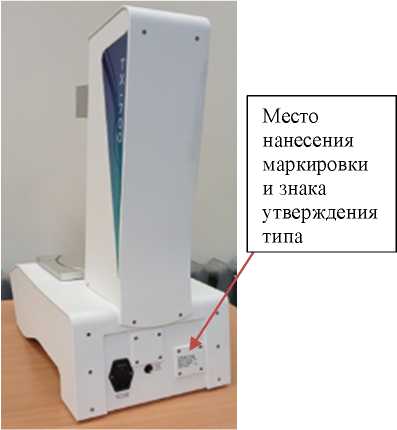

Рисунок 1 - Общий вид анализаторов и обозначение мест нанесения маркировки и знака утверждения типа
Пломбирование анализаторов не предусмотрено.
Маркировка анализаторов производится в виде наклейки, на задней стороне нагрузочной рамы. На маркировке нанесены:
-
- обозначение модели анализатора;
-
- серийный номер, состоящий из латинских букв, арабских цифр и знаков «.»;
-
- напряжение питания;
-
- потребляемая мощность;
-
- страна изготовления;
-
- знак утверждения типа.
Нанесение знака поверки на анализаторы не предусмотрено.
ТХ-700 Texture analyser SN: 1PS.24.07.TX7248M Voltage: 90/240 vac 60W Frequency: 50/60 Hz Made in France CEРисунок 2 - Внешний вид маркировки
аблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
ТХ-700 |
ТХ-900 | |
|
Верхний предел показаний силы, Н |
10, 20, 50, 100, 200, 500 |
10, 20, 50, 100, 200, 500 |
|
Верхний предел измерений силы, Н |
10, 20, 50, 100, 200 |
10, 20, 50, 100, 200 |
|
Нижний предел измерений, % от верхнего предела измерений |
10 | |
|
Пределы допускаемой приведенной погрешности измерений силы, %* |
± 0,5 |
± 0,5 |
|
* Нормирующее значение Хн для приведенной погрешности равно верхнему пределу измерений силы | ||
аблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
ТХ-700 |
ТХ-900 | |
|
Габаритные размеры (длина, ширина, высота), мм, не более |
610, 340, 770 |
610, 340, 970 |
|
Масса, кг, не более |
22 |
25 |
|
Условия эксплуатации: | ||
|
- температура окружающего воздуха, °С |
от +15 до +35 | |
|
- относительная влажность воздуха, % |
от 45 до 80 | |
|
Электрическое питание от сети переменного тока: | ||
|
- напряжение, В |
от 216 до 264 | |
|
- частота, Г ц |
от 49 до 51 | |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Вероятность безотказной работы за 1000 ч |
0,9 |
