Номер по Госреестру СИ: 85617-22
85617-22 Реометры ротационные
(LAMY RHEOLOGY)
Назначение средства измерений:
Реометры ротационные LAMY RHEOLOGY (далее - реометры) предназначены для измерений динамической вязкости жидкостей и пастообразных смесей в лабораторных и производственных условиях.
Внешний вид.
Реометры ротационные
Рисунок № 1
Внешний вид.
Реометры ротационные
Рисунок № 2
Внешний вид.
Реометры ротационные
Рисунок № 3
Внешний вид.
Реометры ротационные
Рисунок № 4
Внешний вид.
Реометры ротационные
Рисунок № 5
Программное обеспечение
Реометры оснащены встроенным программным обеспечением (ПО) V1.x, и автономным ПО «RHEOTEX» под управлением операционной системой Windows персонального компьютера, позволяющим проводить настройку реометров и контролировать процесс измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на принтер.
Идентификационные данные ПО реометров приведены в таблице 1.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
аблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение | |
Встроенное |
Автономное | |
Идентификационное наименование ПО |
V1.x |
RHEOTEX |
Номер версии (идентификационный номер) ПО |
не ниже V1.20210506 xxxxxx |
не ниже V2.1 |
Влияние ПО учтено при нормировании метрологических характеристик средства измерения.
Знак утверждения типа
Знак утверждения типа наноситсяна титульный лист руководства по эксплуатации и на корпус реометра типографским способом. Место нанесения знака утверждения приведено на рисунке 2.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в главе 3 руководства по эксплуатации «Реометры ротационные LAMY RHEOLOGY».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренияГосударственная поверочная схема для средств измерений вязкости жидкостей, утвержденная Приказом Росстандарта от 05.11.2019 № 2622
Стандарт предприятия
Изготовитель
LAMY RHEOLOGY, ФранцияАдрес: 11 A, Rue des Aulnes, 69410 Champagne au Mont d'Or
Телефон: 33-(0)4-78-08-54-06
Факс: 33-(0)4-78-08-69-44
Web-сайт: www.lamyrheology.com
Е-mail: contact@lamyrheology.com
Правообладатель LAMY RHEOLOGY, Франция
Адрес: 11 A, Rue des Aulnes, 69410 Champagne au Mont d'Or
Телефон: 33-(0)4-78-08-54-06
Факс: 33-(0)4-78-08-69-44
Web-сайт: www.lamyrheology.com
Е-mail: contact@lamyrheology.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»ИНН 7809022120
Адрес: 190005, Россия, Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Правообладатель
LAMY RHEOLOGY, ФранцияАдрес: 11 A, Rue des Aulnes, 69410 Champagne au Mont d'Or
Телефон: 33-(0)4-78-08-54-06
Факс: 33-(0)4-78-08-69-44
Web-сайт: www.lamyrheology.com
Е-mail: contact@lamyrheology.com
Принцип действия реометров основан на измерении крутящего момента двигателя (напряжение сдвига), необходимого для поддержания заданной скорости сдвига в измерительной системе, заполненной исследуемым образцом. Крутящий момент является величиной пропорциональной вязкости исследуемого образца.
Реометры выпускаются в модификациях: DSR500, RM200, DSR500 CP4000, RM200 CP4000, которые отличаются диапазонами измерений динамической вязкости, наличием или отсутствием термостатирующего устройства, набором измерительных систем.
Конструкция реометров зависит от модификации средства измерения:
-
- DSR500 и RM200 состоят из измерительной головки, измерительных систем (MS-R3, MS RV2 - RV7, MS DIN11);
-
- DSR500 CP4000 и RM200 CP4000 состоят из измерительной головки, термостатирующего устройства (CP4000), измерительных систем (CP4010, CP6005, CP1020-196, CP2005-485).
Измерительная головка оснащена 7-дюймовым цветным сенсорным экраном, с которого ведется управление функциями измерений и на котором отображаются результаты измерений. Измерительные системы представляют собой шпиндели различной геометрии, что позволяет решать различные измерительные задачи.
Алюминиевый кронштейн (для модификаций DSR500, RM200) оснащен ручкой для затяжки, которая позволяет поддерживать высоту измерительной головки и рукоятки для удобства использования. Возможно два исполнения кронштейна штатива: стандартное и с зубчатой рейкой.
Термостатирующее устройство CP4000 (для модификаций DSR500 CP4000, RM200 CP4000) регулирует температуру образца. Оснащен дисплеем/регулятором (программатором для некоторых моделей) фирмы OMRON.
Общий вид реометров приведен на рисунке 1.
Знак поверки наносится на свидетельство о поверке (при его оформлении).
Заводской номер наносится на заднюю сторону реометра (рисунок 2) методом трафаретной печати.
Пломбирование реометров не предусмотрено.
а)
б)
в)

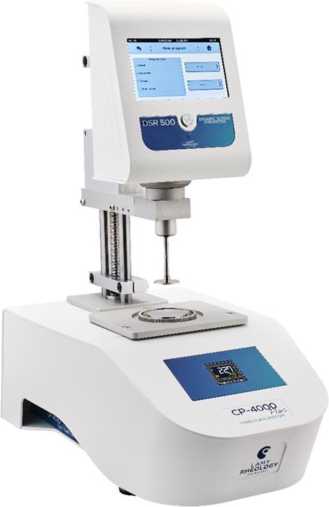

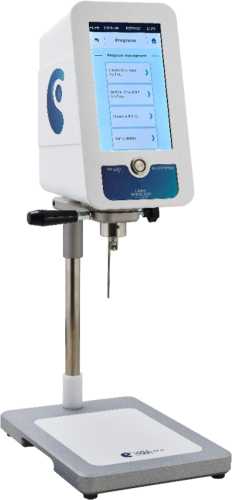

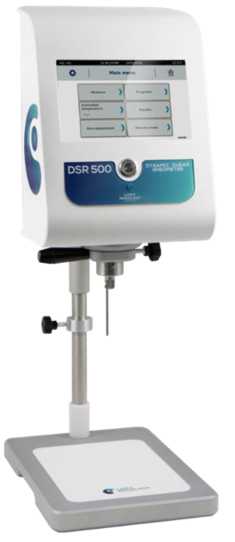

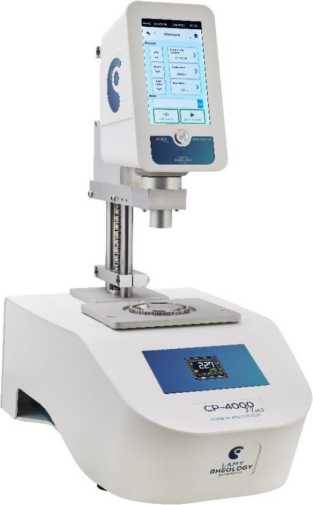

Рисунок 1 - Общий вид реометров:
а - модификации DSR500; б - модификации RM200; в - модификации DSR500 CP4000; г - модификации RM200 CP4000
г)

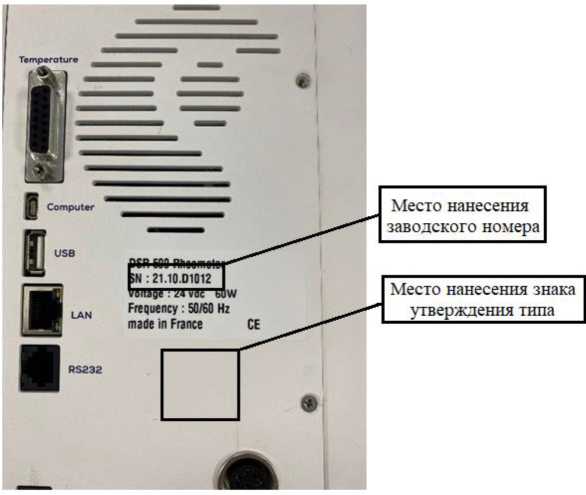

Рисунок 2 - Маркировка реометра
Таблица 4 - Комплектность реометров
Наименование |
Обозначение |
Количество |
Реометр ротационный |
LAMY RHEOLOGY |
1 шт. |
Термостатирующее устройство |
- |
1 шт. (зависит от модификации) |
Комплект измерительных систем |
- |
не менее 1 шт. (по заказу) |
Программное обеспечение |
RHEOTEX |
1 USB-флеш-накопитель (по заказу) |
Руководство по эксплуатации |
- |
1 экз. |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение для модификации | ||
RM200 |
DSR500 |
RM200 DSR500 CP4000 CP4000 | |
Диапазон показаний динамической вязкости, мПа^с |
от 1 до 780000000 1) от 12 до 475000000 1) от 12 до 120000000 1) |
от 1 до 780000000 |
от 1 до 63600000 |
Диапазон измерений динамической вязкости, мПа^с |
от 1 до 100000 1) от 12 до 100000 1) |
от 1 до 100000 | |
Диапазон измерений температуры, оС |
от -20 до +150 2) | ||
Диапазон показаний температуры, оС |
от -100 до +300 2) | ||
Пределы допускаемой абсолютной погрешности измерений температуры, оС |
±0,2 | ||
Пределы допускаемой приведенной погрешности измерений динамической вязкости (приведена к верхнему значению диапазона измерений), %2):
|
±3 ±1 ±3 | ||
|
Таблица 3 - Основные технические ха |
рактеристики | |||
Наименование характеристики |
Значение для модификации | |||
RM200 |
DSR500 |
RM200 CP4000 |
DSR500 CP4000 | |
Диапазон частот вращения, об/мин |
от 0,3 до 1500 1) | |||
Диапазон крутящего момента, мН^м |
от 0,05 до 30 | |||
Масса реометра, кг, не более |
6,7 |
22,0 | ||
Габаритные размеры измерительной головки, мм, не более
|
230 130 180 |
270 200 160 |
230 130 180 |
270 200 160 |
Параметры электрического питания:
|
от 90 до 240 от 50 до 60 | |||
Условия эксплуатации:
|
от +5 до +40 от 5 до 80 от 84 до 106 | |||
Срок службы, лет, не менее Средняя наработка до отказа, ч |
10 35000 | |||
1) для измерительных систем ASTM измерения проводят на скорости не более 200 об/мин. |
